Weidmüller 1277520000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s) kopen ? Conrad Electronic

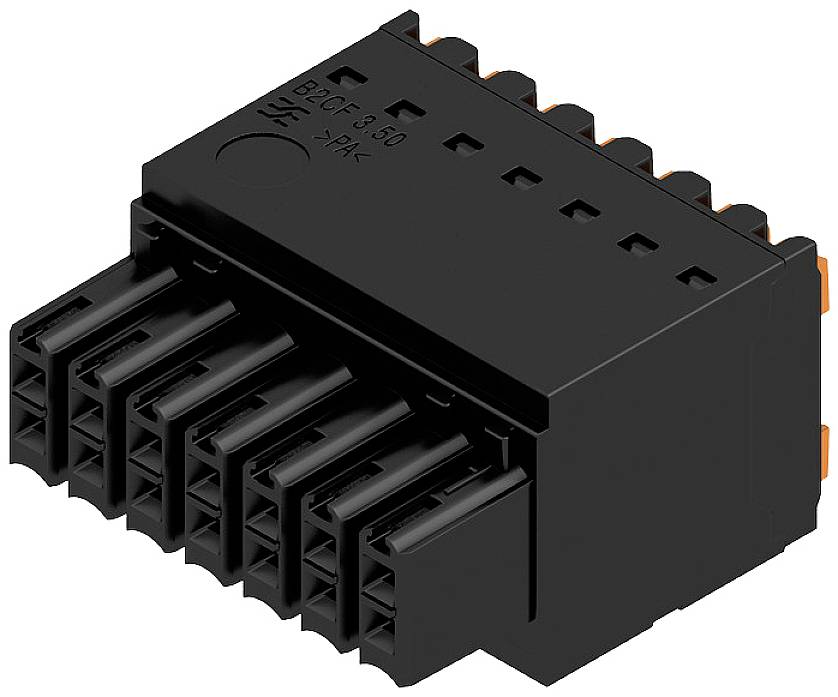

Zwarte elektrische stekkerverbinding met meerdere rechthoekige aansluitingen, geschikt voor het verbinden van kabels in elektronische apparaten.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

72 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 25 sep.

5 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 72 stuk(s))

Set(s)

Totaal (€ 6,53 / Stuk)

€ 470,25

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 14
Aantal rijen 1
Inhoud 72 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 26.25 mm
Isolatiemateriaal: PA 66 GF 30
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 10 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Aanraakbeveiliging: IP20
Steekkracht/pool: 5 N
Trekkracht/pool: 5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Kleur bedieningselementen: oranje
Materiaal bedieningselement: PA 66/6
Bedieningskracht bedieningselement: 40 N

Soortnaam: Printplaatconnector

Totaal aantal polen: 14

Totaal aantal polen: 14

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 9.5 A

Nominale stroom (afgerond): 9.5 A

DIN-norm: DIN 5264

Aantal polen per rij: 14

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1277520000

Inhoud: 72 stuk(s)

Contactmateriaal: Koper

Breedte: 24.5 mm

Hoogte: 15.2 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: B2CF 3.50/14/180 SN BK BX

: 26 AWG - 16 AWG

Afm.: (b x h) 24.5 mm x 15.2 mm

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,14 mmm - 1,5 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 24.5 mm x 15.2 mm x 26.25 mm

Nominale spanning: 300 V

Aantal polen: 14

Dwarsdoorsnede: 1,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1948793 Weidmüller 1277520000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948793 Weidmüller 1277520000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277520000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:14Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067798

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277520000, Verpackungseinheit: 72 Stk., EAN: 4050118067798
