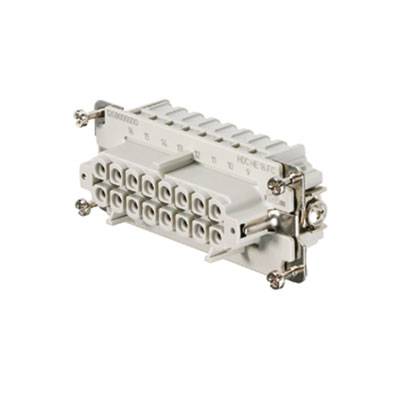

Weidmüller 1208000000 Businzetstuk RockStar® HDC HE 16 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Businzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HE
Bijzonderheden
Met koperlegering
Totaal aantal polen
16 + PE
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 14,87
3
5% = € 0,74
€ 14,13
5
7% = € 1,04
€ 13,83
10
8% = € 1,23
€ 13,64
25
10% = € 1,45
€ 13,42
50
11% = € 1,70
€ 13,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 14,87 / Stuk)
€ 14,87
excl. btw
& Slechts 5 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Businzetstuk
- HDC HE 16 FC
Technische specificaties
- Nettogewicht: 49 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33,5 mm,
- Diepte: 84,5 mm
- hoge bus: 33,5 mm
- lengte fitting: 84,5 mm
- formaat: 6
- serie: HE
- nominale spanning (DIN EN 61984): 500 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 6 kV
- nominale stroom (DIN EN 61984): 16 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 12
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 7,5 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PH1
- klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
- Soortnaam
Businzetstuk
- Serie
RockStar® HDC HE
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
16 + PE
- Aderdoorsnede (max.)
4 mm²
- Aantal polen
16
- Aderdoorsnede (min.)
0.5 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HE 16 FC
34
33.5 mm
84.5 mm
500 V
16
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 201613 Weidmüller 1208000000 Businzetstuk RockStar® HDC HE 16 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 201613 Weidmüller 1208000000 Businzetstuk RockStar® HDC HE 16 + PE Crimpen 1 stuk(s)
Omschrijving
Businzetstuk. HDC - inzetstuk, bus, 500 V, 16 A, aantal polen: 16, krimpaansluiting, formaat: 6. Bij de krimpaansluiting is het geleideraansluitniveau als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 32, nominale stroom: 16 A, nominale spanning: 500 V, nominale spanning volgens UL/CSA: 600 V AC/DC. Krimpaansluiting.
