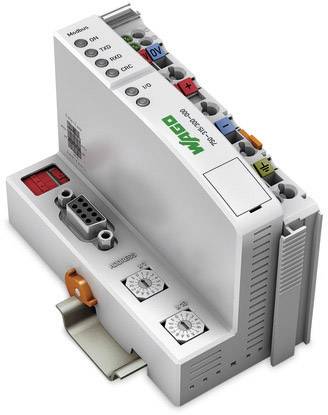

WAGO FC MODBUS RS485 115.2kBd PLC-veldbuskoppeler 750-315/300-000 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 541,32 / Stuk)
€ 541,32
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
PLC-veldbuskoppeler
- Interfaces
Modbus RTU
D-Sub 9
- Type
FC MODBUS RS485 115.2kBd
- Aantal analoge ingangen (max.)
64
- Aantal uitgangen (max.)
247
- Voedingsspanning
24 V/DC
- Hoogte
71.1 mm
100 mm
- Breedte
50.5 mm
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
IP20
- Afm.
(l x b x h) 100 x 50.5 x 71.1 mm
- Display
Nee
- Fabrikantnr.
750-315/300-000
- Gewicht
183.192 g
- Kleur (specifiek)
Lichtgrijs
- Montagewijze
DIN-rails
- Serie
RS485 115.2kBd
50.5
100 mm
71.1 mm
FALSE
FALSE
0
0
1
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
Spring clamp connection
TRUE
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FALSE
FALSE
IP20
FALSE
FALSE
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1924079 WAGO FC MODBUS RS485 115.2kBd PLC-veldbuskoppeler 750-315/300-000 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1924079 WAGO FC MODBUS RS485 115.2kBd PLC-veldbuskoppeler 750-315/300-000 1 stuk(s)
Omschrijving
De voeding van de interne elektronicavoeding vindt in de regel plaats via de veldbuskoppeling. De voeding van de veldvoorziening gebeurt galvanisch gescheiden, ofwel via de voedingsmodule op de buscoupler of via een aparte potentiaalvoedingsmodule. De scheiding maakt een aparte voeding van de sensoren en de actuator mogelijk. Het vastklikken van I/O-modules leidt daarbij automatisch tot het doorgeven van de voedingsspanningen (systeemvoeding DC 5 V via
de datacontacten en de veldvoorziening via de optioneel aanwezige vermogenscontacten). Voedingsmodules met diagnose maken bovendien voedingsbewaking mogelijk. Hierdoor wordt een flexibele gebruikersspecifieke voedingsopbouw
van een station gewaarborgd. De voeding van de elektronica is op een maximumwaarde begrensd. Deze waarde is afhankelijk van de toegepaste veldbuscoupler. Indien de som van de interne stroomopnames van alle I/O-modules deze waarde overschrijdt, is een extra systeemvoedingsmodule nodig. Ook mag de toevoer van de veldvoorziening 10 A niet overschrijden. Verschillende potentiaal-voedingsmodules maken echter de nieuwvoeding, het vormen van
potentiaalgroepen en daarmee de realisering van noodstopconcepten mogelijk. Terugkoppelingsvrijheid in de op veiligheid gerichte
Toepassingen:
Om eenvoudig en voordelig hele groepen actuatoren centraal en veilig uit te schakelen, kan met een veiligheidsschakelmodule de voeding van de actuator worden uitgeschakeld. Dat kan voor elke actuator afzonderlijk gedaan worden, of wanneer de voeding van de in een groep verzamelde stuuruitgangen stroomloos wordt geschakeld. Daarbij is aan te tonen dat het in geval van storingen ook bij uitgeschakelde stuurspanning niet tot terugkoppeling uit andere stroom- of energiecircuits komt en dat hierdoor de gedefinieerde eigenschappen van de veiligheidsfunctie (logica en tijdsgedrag) ongewijzigd blijven.
de datacontacten en de veldvoorziening via de optioneel aanwezige vermogenscontacten). Voedingsmodules met diagnose maken bovendien voedingsbewaking mogelijk. Hierdoor wordt een flexibele gebruikersspecifieke voedingsopbouw
van een station gewaarborgd. De voeding van de elektronica is op een maximumwaarde begrensd. Deze waarde is afhankelijk van de toegepaste veldbuscoupler. Indien de som van de interne stroomopnames van alle I/O-modules deze waarde overschrijdt, is een extra systeemvoedingsmodule nodig. Ook mag de toevoer van de veldvoorziening 10 A niet overschrijden. Verschillende potentiaal-voedingsmodules maken echter de nieuwvoeding, het vormen van
potentiaalgroepen en daarmee de realisering van noodstopconcepten mogelijk. Terugkoppelingsvrijheid in de op veiligheid gerichte
Toepassingen:
Om eenvoudig en voordelig hele groepen actuatoren centraal en veilig uit te schakelen, kan met een veiligheidsschakelmodule de voeding van de actuator worden uitgeschakeld. Dat kan voor elke actuator afzonderlijk gedaan worden, of wanneer de voeding van de in een groep verzamelde stuuruitgangen stroomloos wordt geschakeld. Daarbij is aan te tonen dat het in geval van storingen ook bij uitgeschakelde stuurspanning niet tot terugkoppeling uit andere stroom- of energiecircuits komt en dat hierdoor de gedefinieerde eigenschappen van de veiligheidsfunctie (logica en tijdsgedrag) ongewijzigd blijven.
