VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.384,30 / Stuk)
€ 1.384,30
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

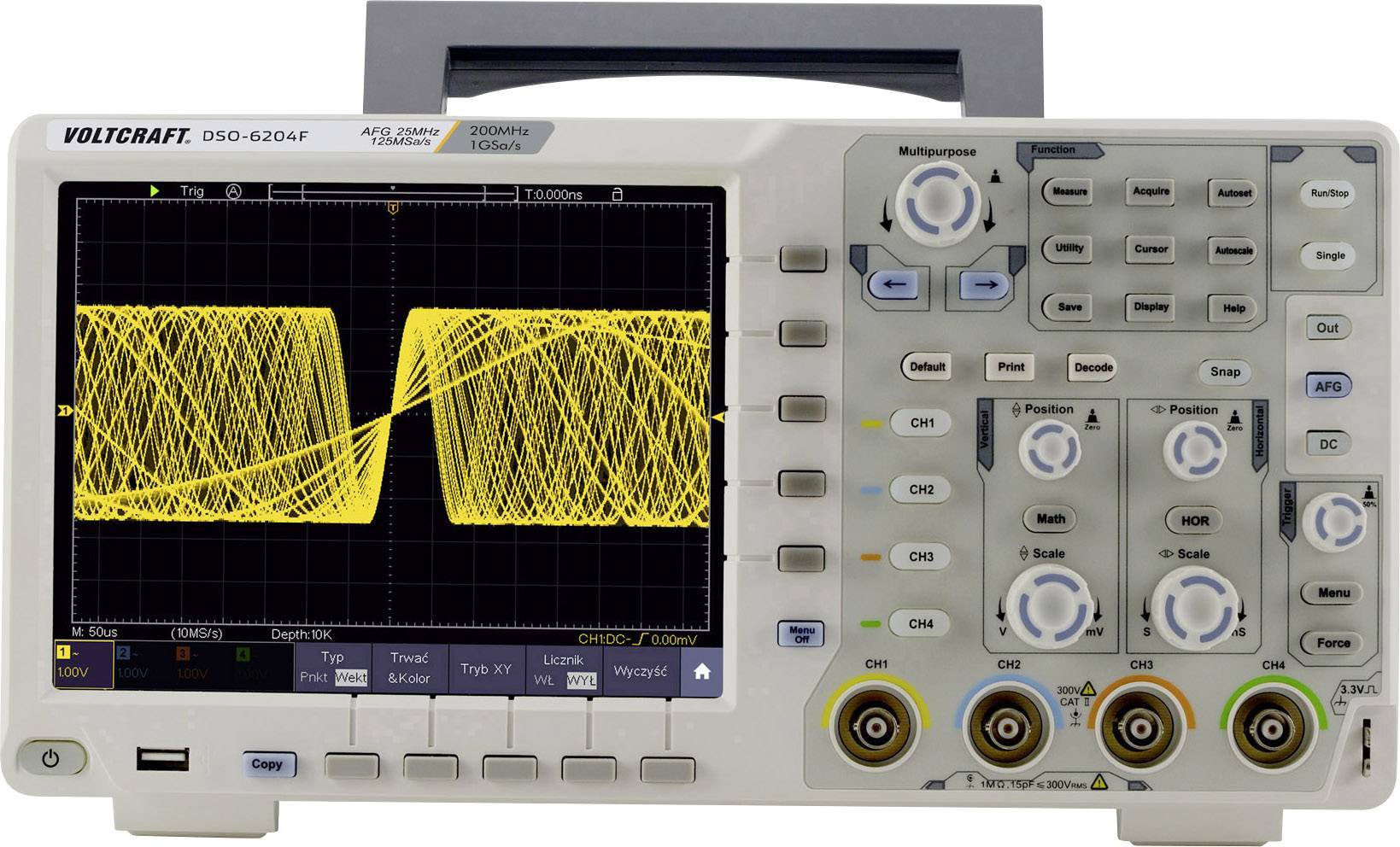

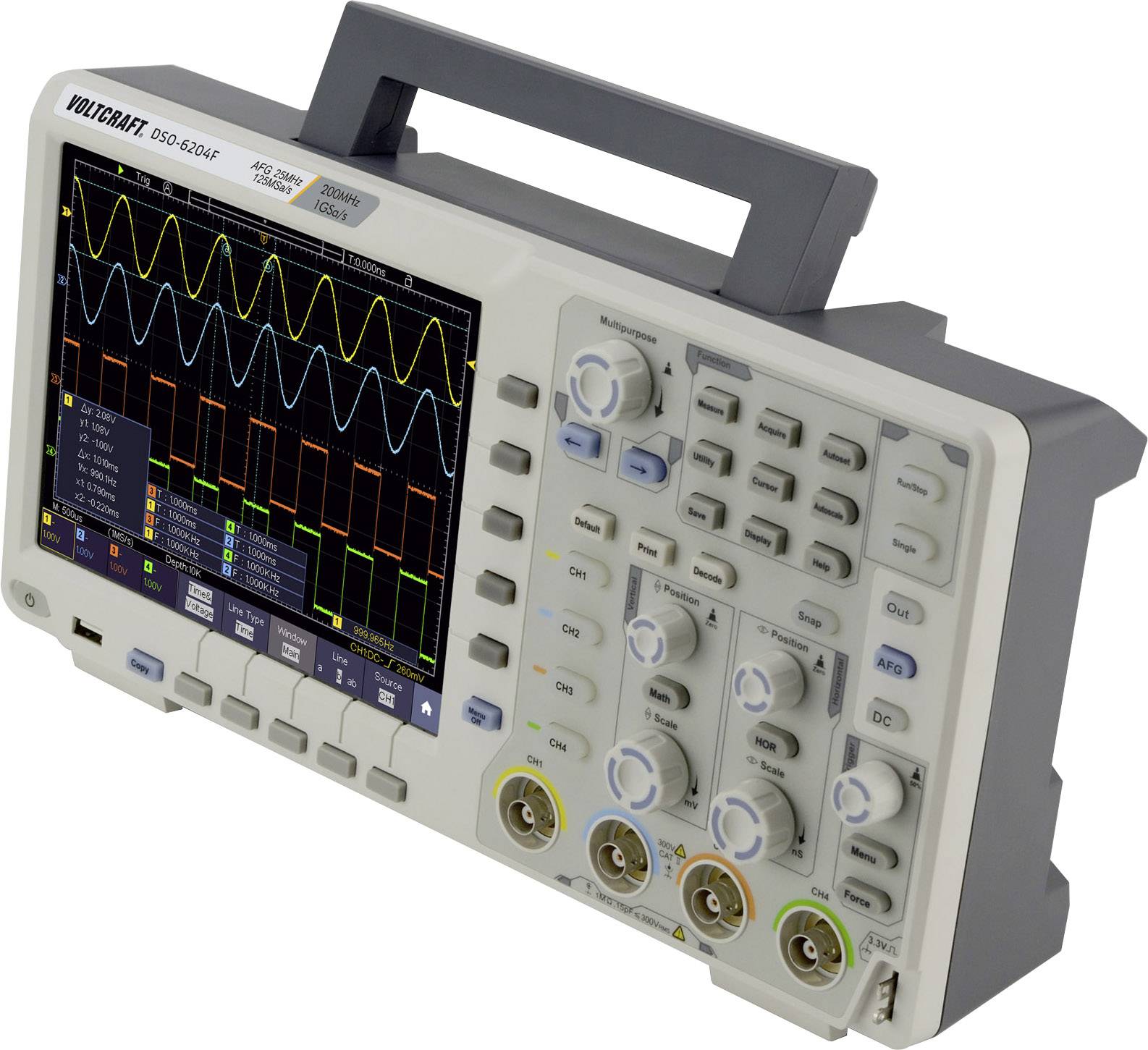

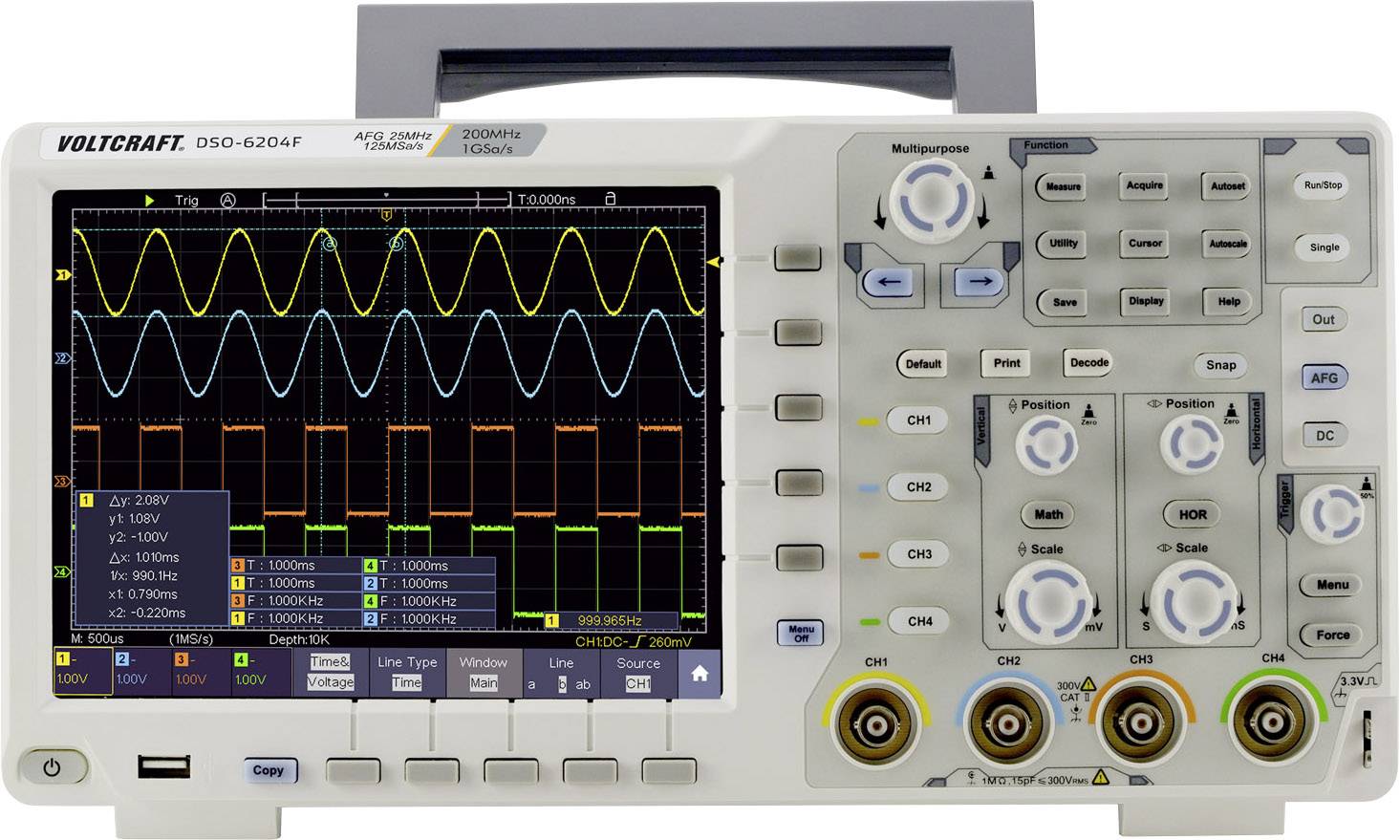

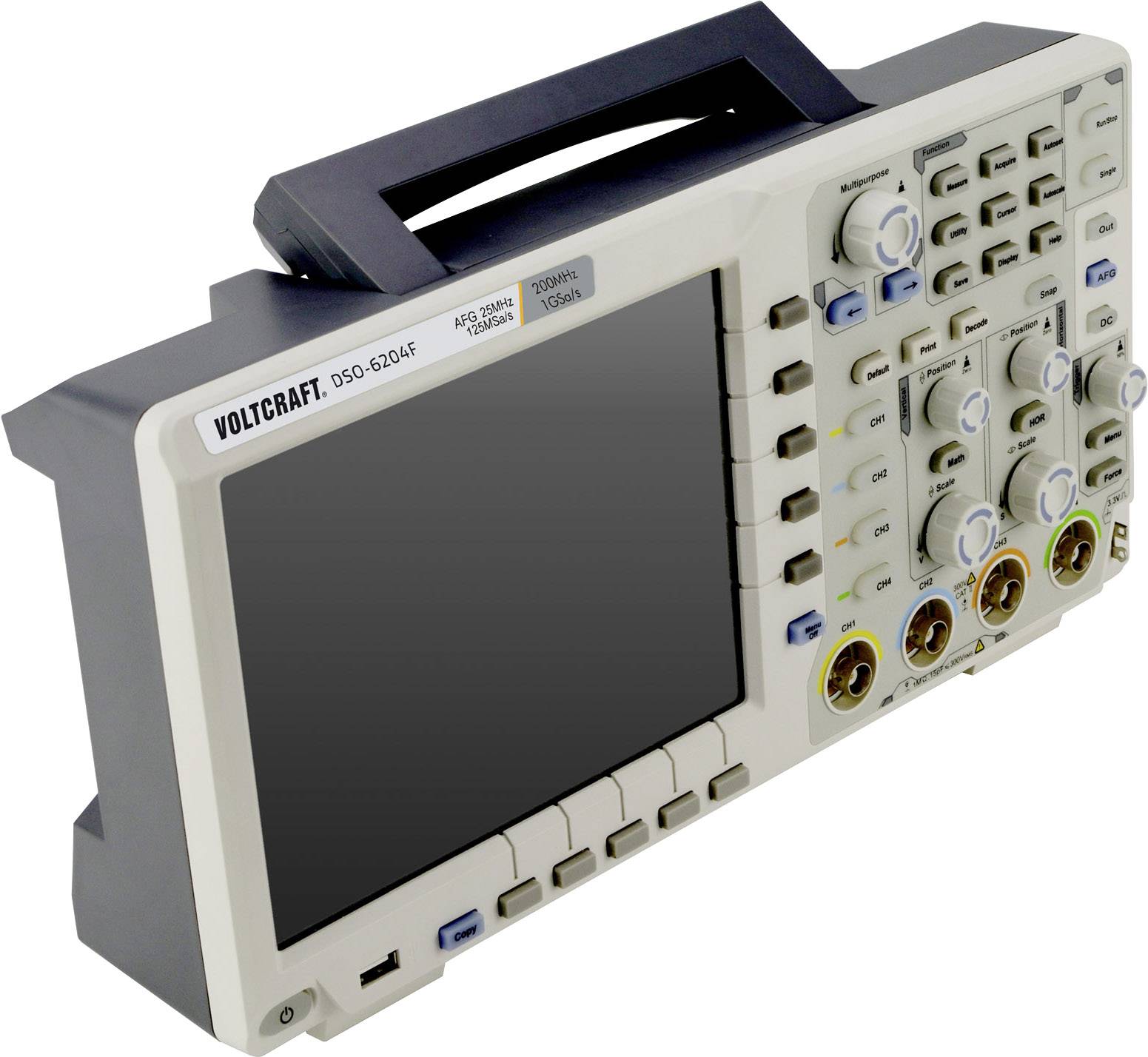

Digitale oscilloscoop DSO-6204F
- 200 MHz Bandbreedte
- 20,32 cm 800 x 600 pixels multitouch beeldscherm (zoomen, net als op de smartphone)
- Kleurtemperatuur mode
- 25 MHz arbitraire DDS-functiegenerator
Technische specificaties
- Wiskundige functies: + - * / FFT Intg gebruikersgedefinieerd
- Refresh rate: 45.000 wfm/s
- Stijgingsfrequentie < 3,5 ns
- BUS deco ding functie voor SPI, I²C, RS232, CAN
- Sleuf voor optionele accu
- Functiegenerator: 25 MHz, 125 MSa/s, 14-bits verticale resolutie
- Golfvormen: sinus, rechthoek, helling, puls
- Arbitraire functies: exponentieel, sin(x)/x, trap, ruis
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
200 MHz
- Samplingrate/kanaal
1 GSa/s
- Resolutie
8 Bit
- Beeldschermgrootte
20,32 cm (8") cm
- Bijzonderheden
Digitaal geheugen (DSO)
Functiegenerator
- Tijdbasis
2 ns/div - 1000 s/div
- Aantal analoge ingangen (max.)
4
ISO
- Meetcategorie
CAT II
- Rasterafbuiging
1 mV/div - 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC / AC / GND
- Ingangsspanning
1 MΩ<=400 Vrms
- Voedingsspanning
100-240 V/AC, 50/60 Hz, CAT II
- Afm.
(l x b x h) 90 x 340 x 178 mm
- Gewicht
2674 g
- Scherm
LCD / 800 x 600 Pixel
- Kalibreerservice
5 meetwaarden per bereik tot 500 MHz, kalibratie zonder meegeleverde meetsondes
- Breedte
340 mm
- Hoogte
178 mm
90 mm
- Interfaces
USB
- Geheugendiepte/kanaal
10000 kpts
- Type
DSO-6204F
Documenten en downloads
Datablad
Datablad 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Informatie
Informatie 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Garantievoorwaarden
Garantievoorwaarden 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Software
Software 1975022 VOLTCRAFT DSO-6204F Digitale oscilloscoop Kalibratie (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit Digitaal geheugen (DSO), Fun
Omschrijving

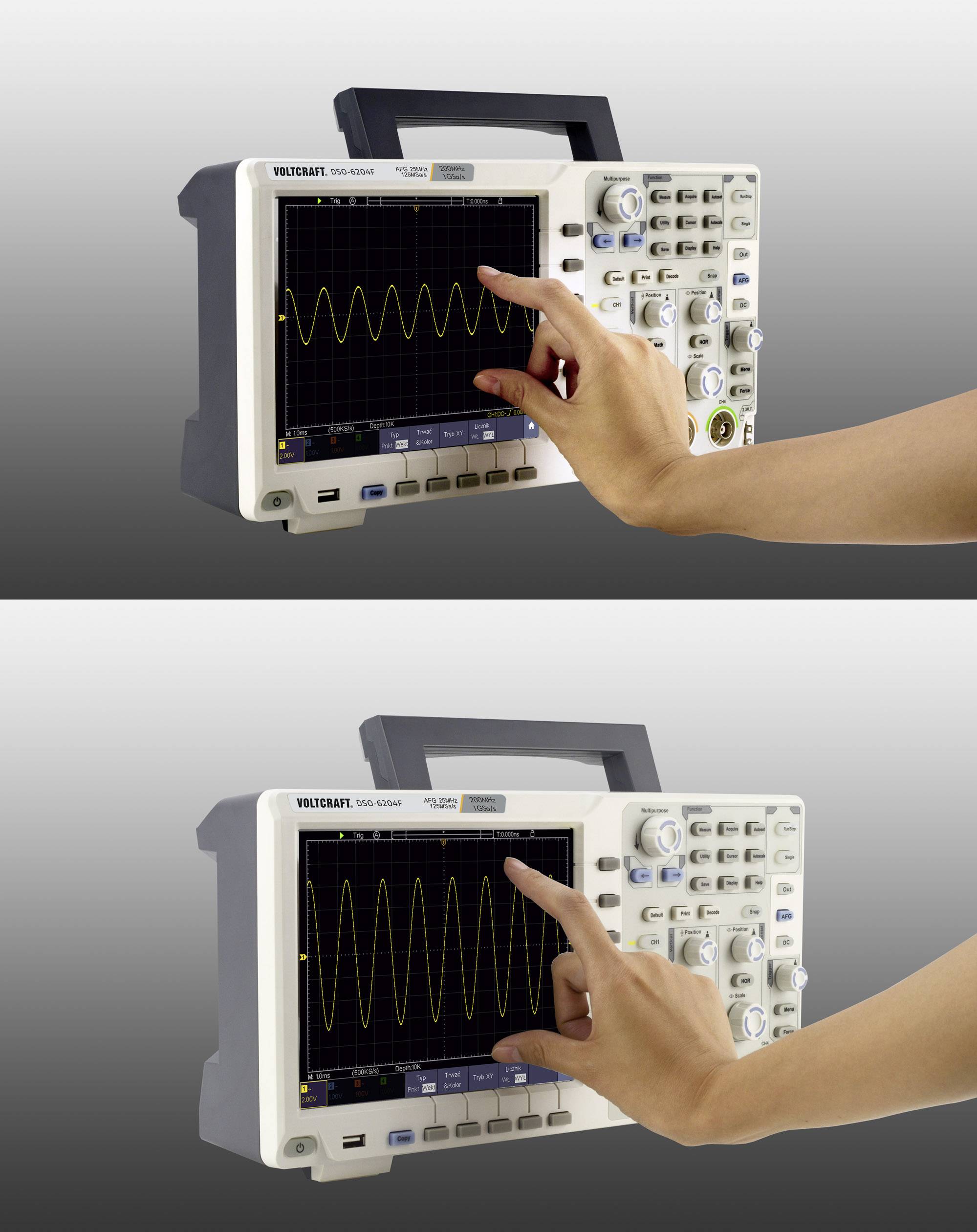

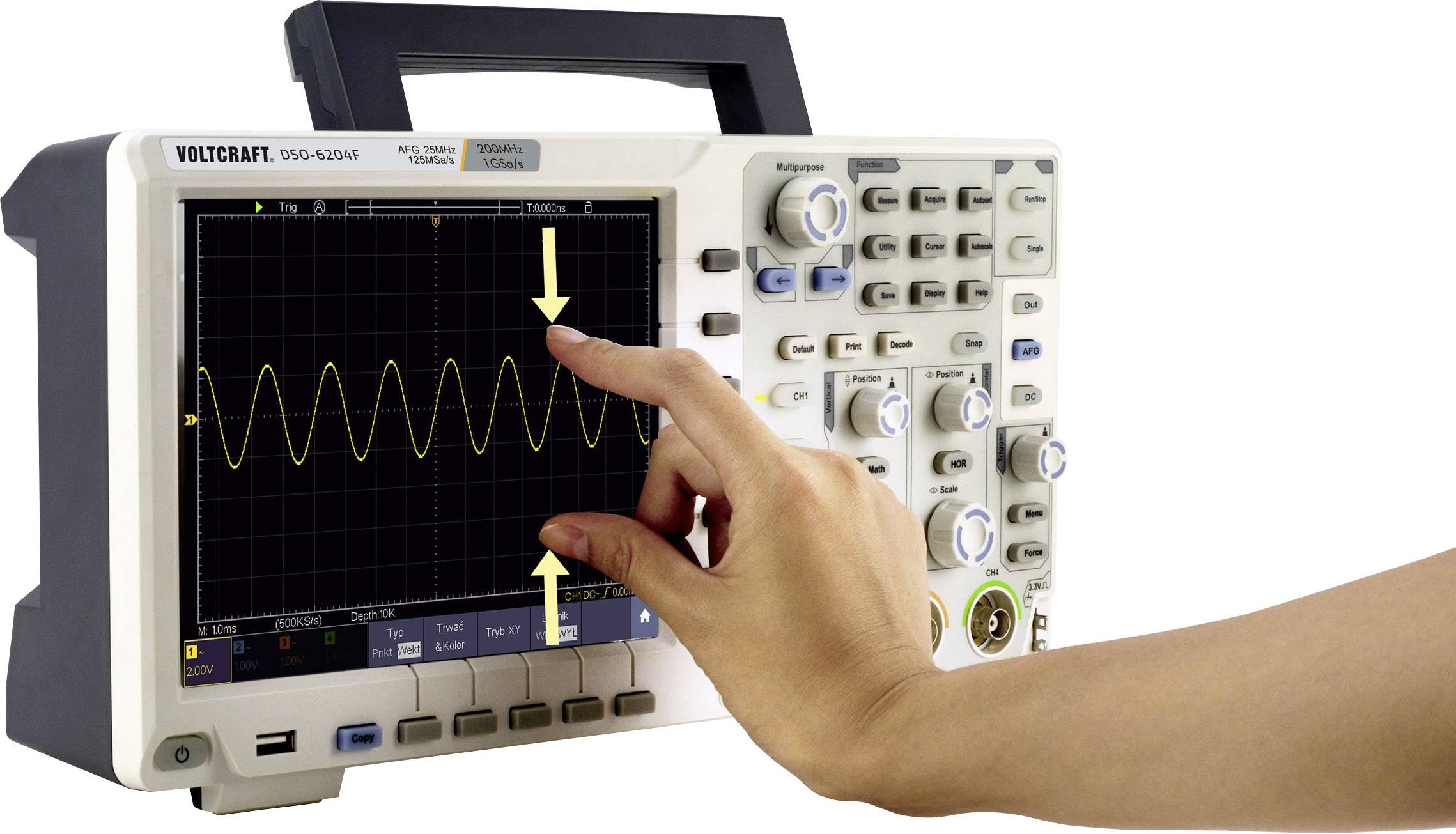

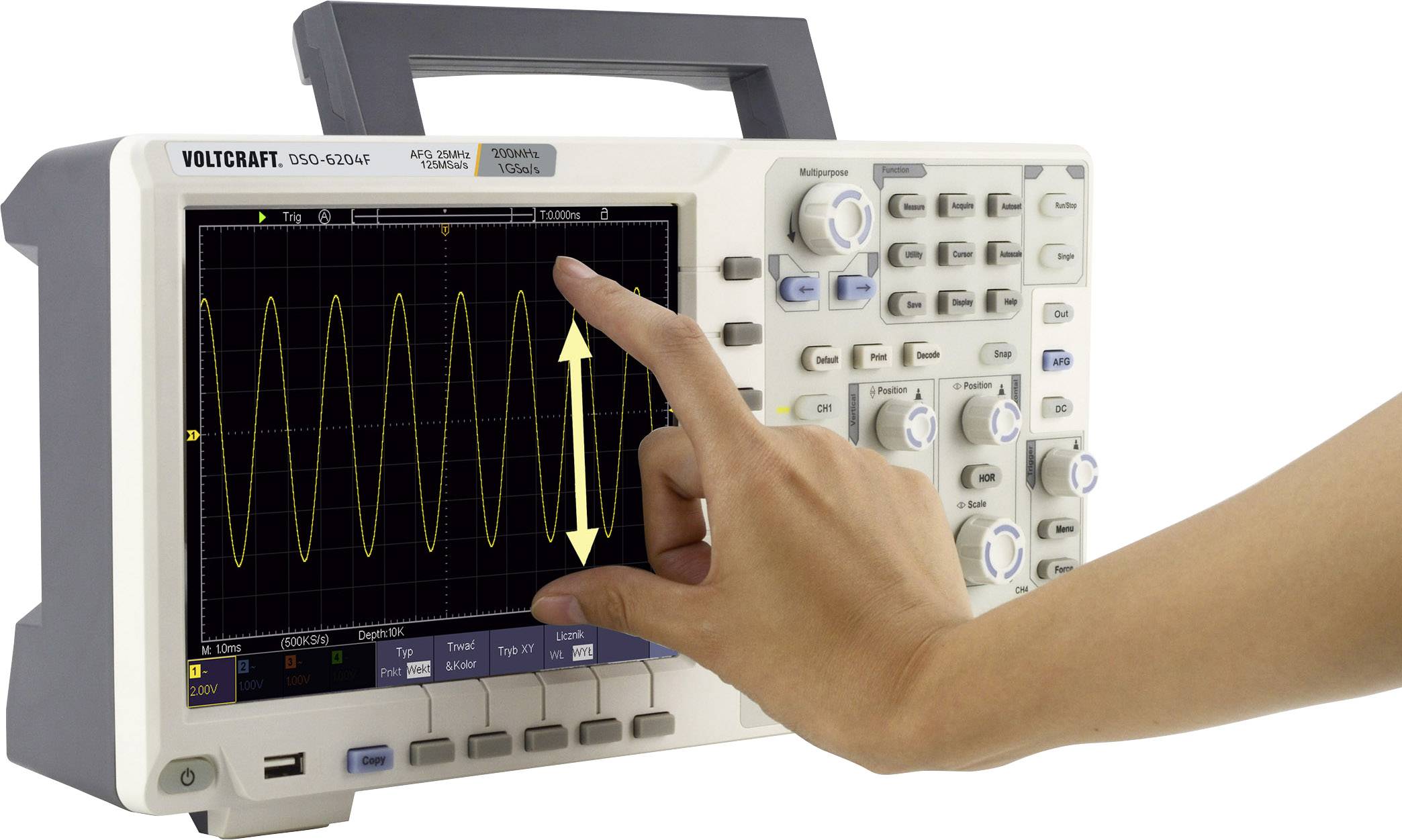

De digitale geheugenoscilloscoop DSO-6204F is uitstekend geschikt voor metingen in het laboratorium, in ontwikkelingsafdelingen en voor servicetaken. Instellingen kunnen zoals gebruikelijk op de bedieningsknoppen of ook direct op het beeldscherm worden uitgevoerd. Verschuiven en zoomen is zo intuïtief als op een smartphone of tablet.

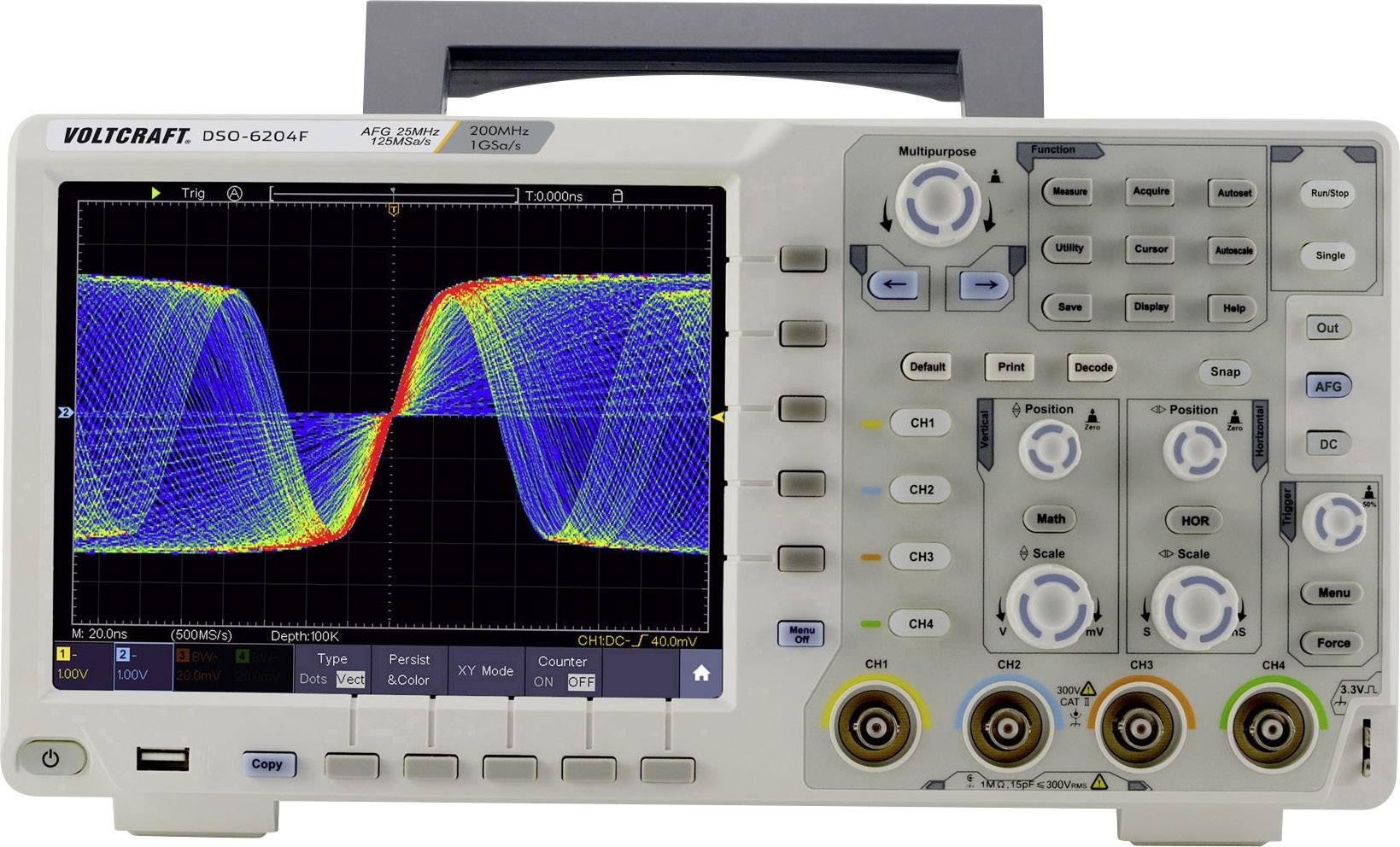

Kleurtemperatuurweergave
Bij veranderende frequenties worden terugkerende golfvormen volgens hun veelvuldigheid in regenboogkleuren weergegeven.
Bus decoding
SPI-, I²C-, RS232- en CAN-Bus-signalen kunnen worden gedecodeerd. Gedecodeerde waarden kunnen binair, decimaal, Hex of in ASCII worden weergegeven en in event-tabellen worden opgenomen. Waarden van gedecodeerde CAN-bussignalen worden in kleur weergegeven. Dit maakt het gemakkelijker om onderscheid te maken tussen gegevens, gegevenslengtecode en frame-informatie. CAN-bus-checksums veranderen ook van kleur als er fouten optreden.

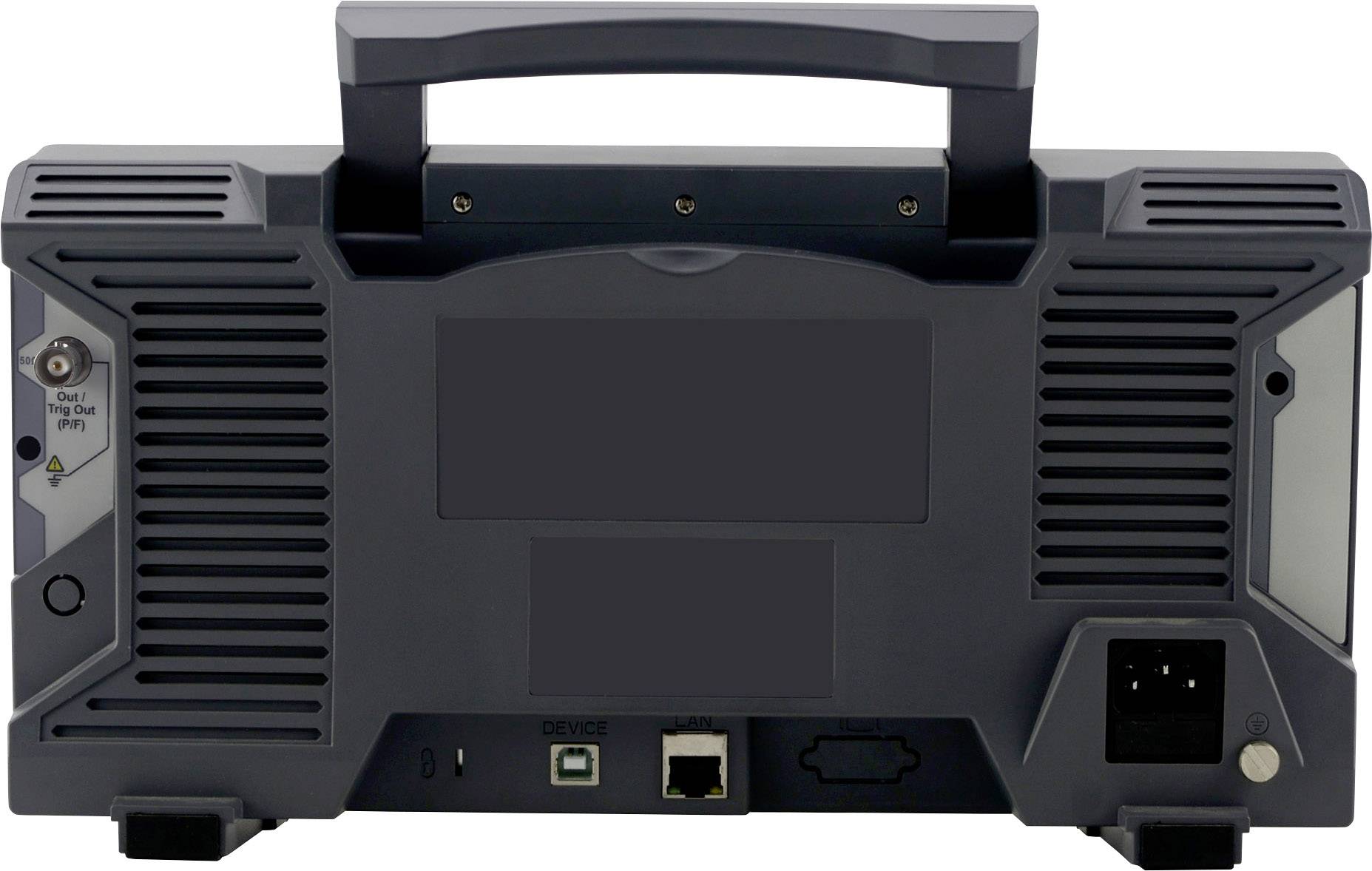

Gegevens documenteren en verder verwerken
Alle meetresultaten en beeldschermgegevens kunnen via USB of netwerk naar de PC worden overgedragen en voor documentatiedoeleinden worden opgeslagen. Bij het opslaan op een USB-gegevensdrager kan de bestandsnaam gemakkelijk op de touchdisplay worden ingevoerd.
Functiegenerator met touchbediening
De 25MHz-functiegenerator kan via het touchpanel of conventioneel via knoppen worden bediend. Er kunnen sinus-, rechthoek-, helling- en pulsgolfvormen worden opgevraagd. Nog eens 46 arbitraire golfvormen inclusief exponentieel, sinusfunctie, trappen en ruis zijn vooraf gedefinieerd. Eigen arbitraire vormen kunnen worden opgeslagen.
Kloonfunctie
Golfvormen op de ingang van de oscilloscoop kunnen naar de functiegenerator worden gekloond. Het te klonen fragment kan eenvoudig via het touchscreen geselecteerd worden.

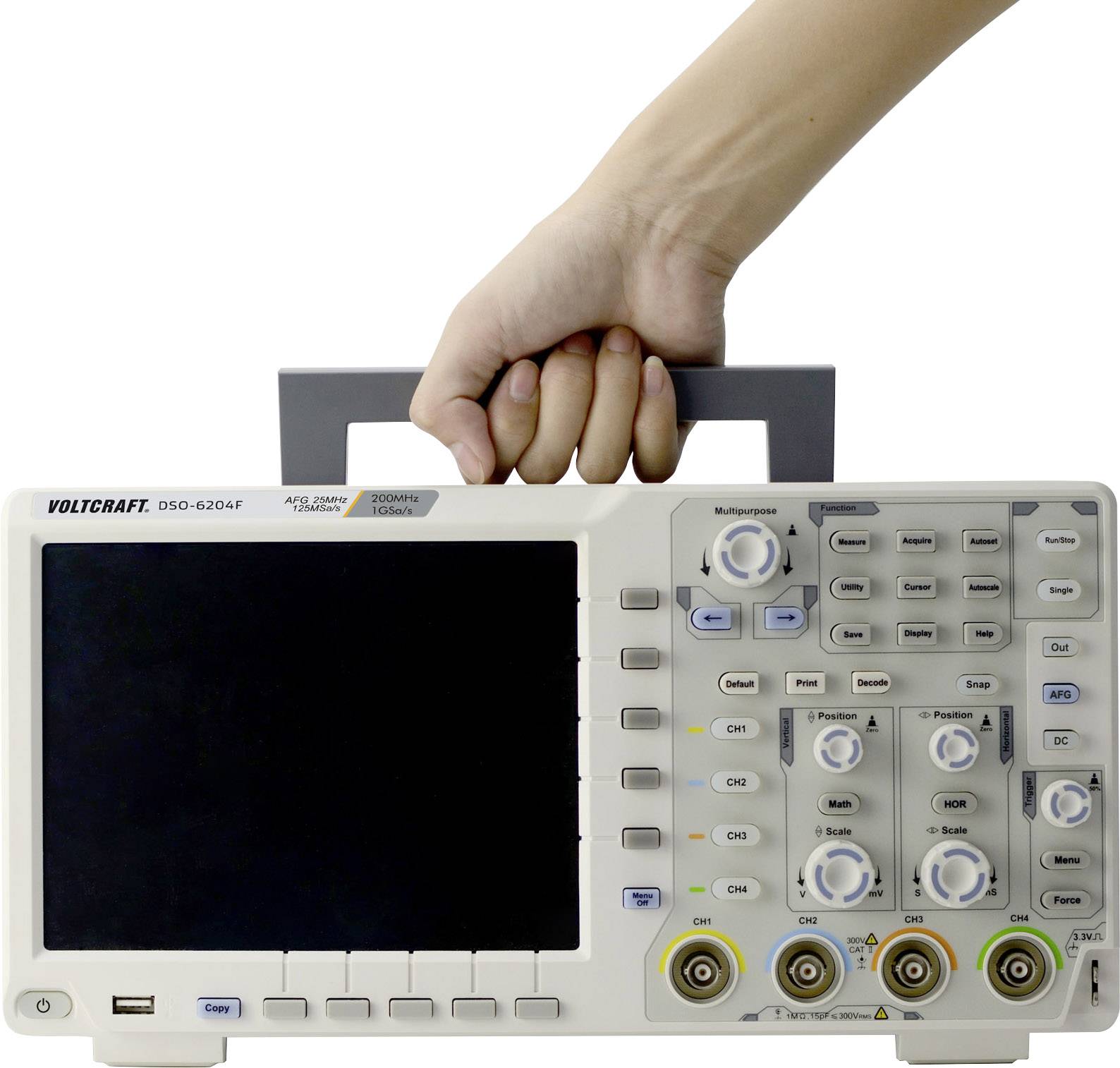

Voorbereid voor gebruik op batterijen
Met de optioneel verkrijgbare Li-ion batterij breidt het toepassingsbereik zich aanzienlijk uit. De oscilloscoop met optionele batterij is het ook onderweg intuïtief te bedienen en maakt 3 uur continu gebruik zonder extra netvoeding mogelijk. De werking van de batterij is ook nuttig in het laboratorium om het vermogenspotentieel te ontkoppelen.
Kleurtemperatuurweergave
Bij veranderende frequenties worden terugkerende golfvormen volgens hun veelvuldigheid in regenboogkleuren weergegeven.
Bus decoding
SPI-, I²C-, RS232- en CAN-Bus-signalen kunnen worden gedecodeerd. Gedecodeerde waarden kunnen binair, decimaal, Hex of in ASCII worden weergegeven en in event-tabellen worden opgenomen. Waarden van gedecodeerde CAN-bussignalen worden in kleur weergegeven. Dit maakt het gemakkelijker om onderscheid te maken tussen gegevens, gegevenslengtecode en frame-informatie. CAN-bus-checksums veranderen ook van kleur als er fouten optreden.
Gegevens documenteren en verder verwerken
Alle meetresultaten en beeldschermgegevens kunnen via USB of netwerk naar de PC worden overgedragen en voor documentatiedoeleinden worden opgeslagen. Bij het opslaan op een USB-gegevensdrager kan de bestandsnaam gemakkelijk op de touchdisplay worden ingevoerd.
Functiegenerator met touchbediening
De 25MHz-functiegenerator kan via het touchpanel of conventioneel via knoppen worden bediend. Er kunnen sinus-, rechthoek-, helling- en pulsgolfvormen worden opgevraagd. Nog eens 46 arbitraire golfvormen inclusief exponentieel, sinusfunctie, trappen en ruis zijn vooraf gedefinieerd. Eigen arbitraire vormen kunnen worden opgeslagen.
Kloonfunctie
Golfvormen op de ingang van de oscilloscoop kunnen naar de functiegenerator worden gekloond. Het te klonen fragment kan eenvoudig via het touchscreen geselecteerd worden.
Voorbereid voor gebruik op batterijen
Met de optioneel verkrijgbare Li-ion batterij breidt het toepassingsbereik zich aanzienlijk uit. De oscilloscoop met optionele batterij is het ook onderweg intuïtief te bedienen en maakt 3 uur continu gebruik zonder extra netvoeding mogelijk. De werking van de batterij is ook nuttig in het laboratorium om het vermogenspotentieel te ontkoppelen.
Uitvoering
- USB-uitgang Pictbridge-bridge compatibel
- DDS arbitraire functiegenerator

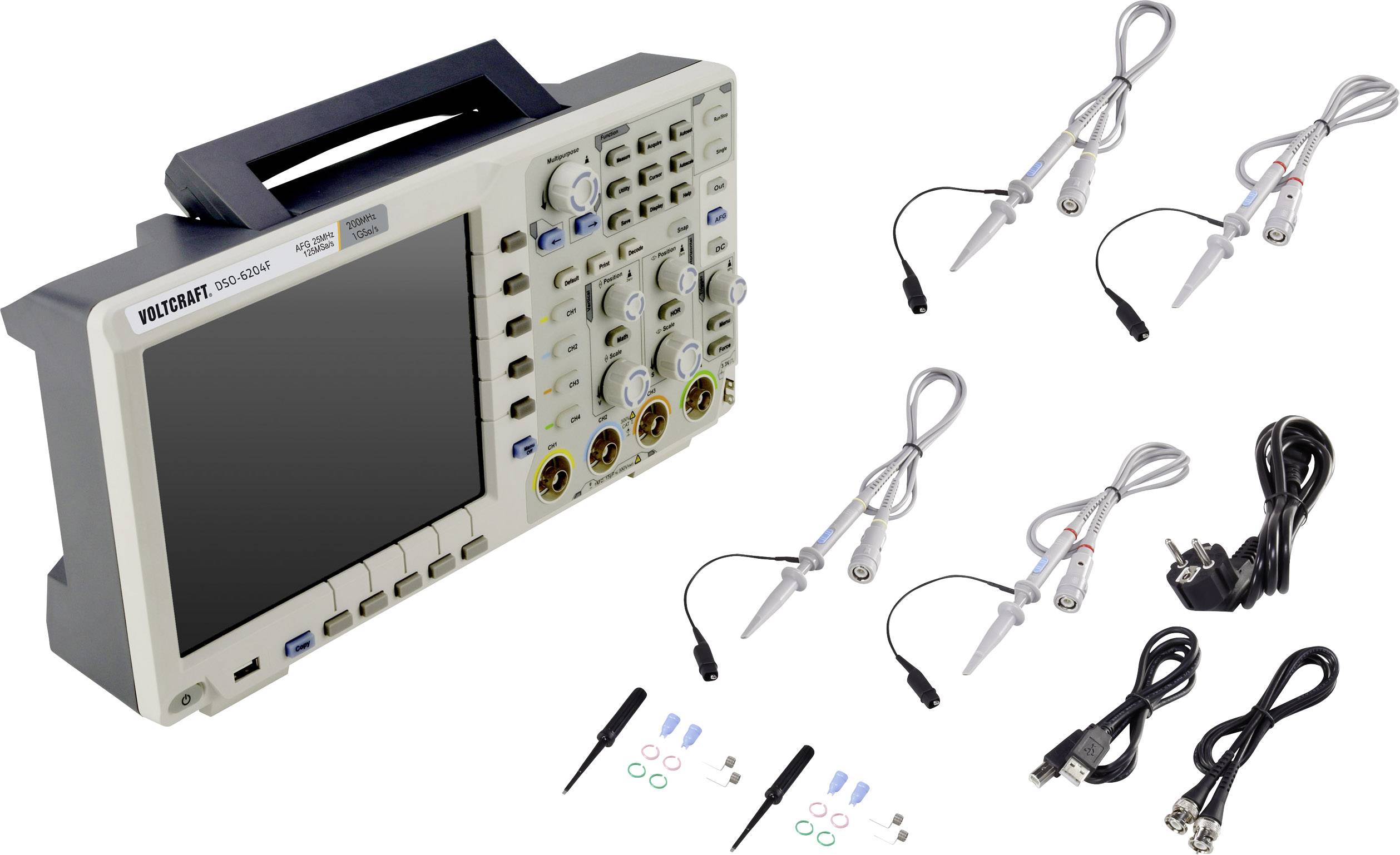

Omvang van de levering
- Digitale geheugenoscilloscoop
- 4 probes
- Meetprobe-afstelling
- Netvoeding
- USB-kabel
- BNC-kabel 1 m
- CD-ROM met software en volledige, Engelstalige gebruiksaanwijzing
- Beknopte gebruiksaanwijzing
Opmerkingen
Zie voor de omvang van de kalibratie het kalibratiecertificaat dat is opgeslagen onder "Downloads".
