VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
13 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.304,96 / Stuk)
€ 1.304,96
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

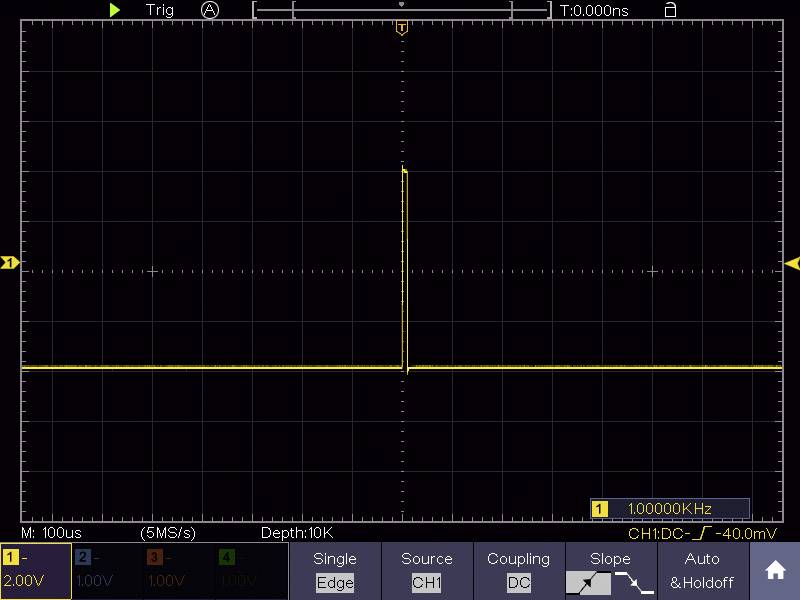

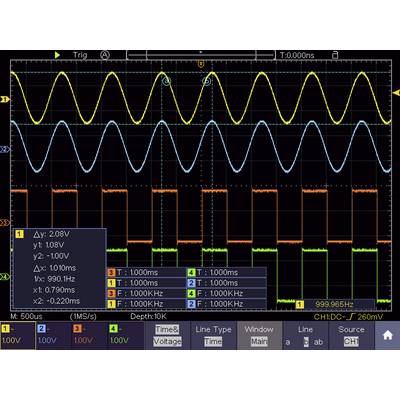

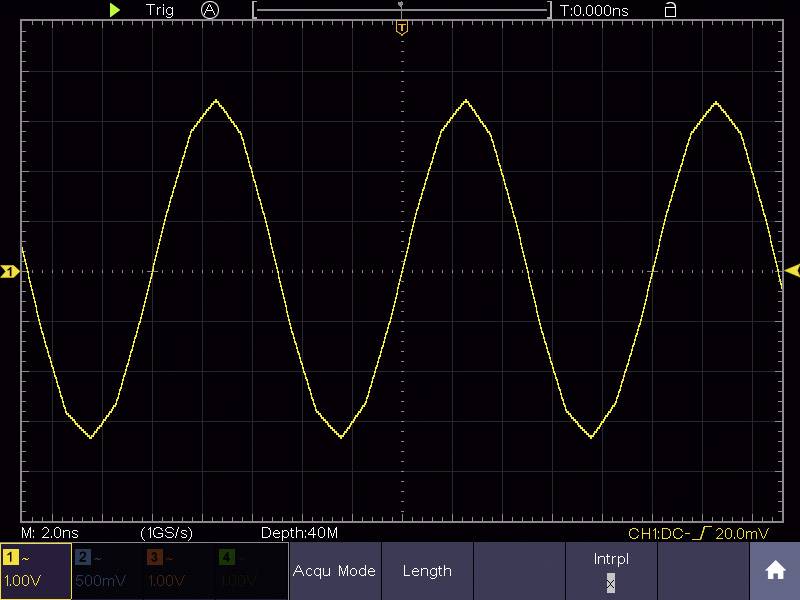

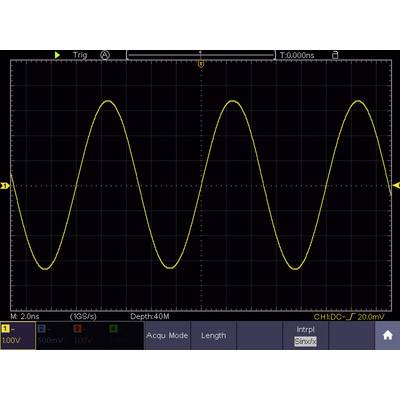

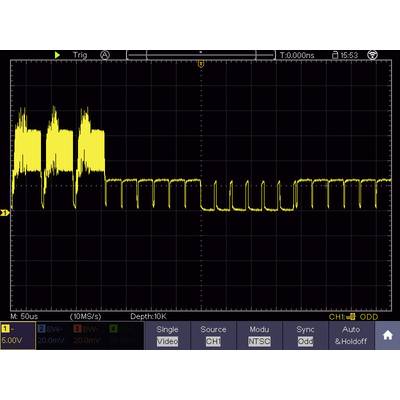

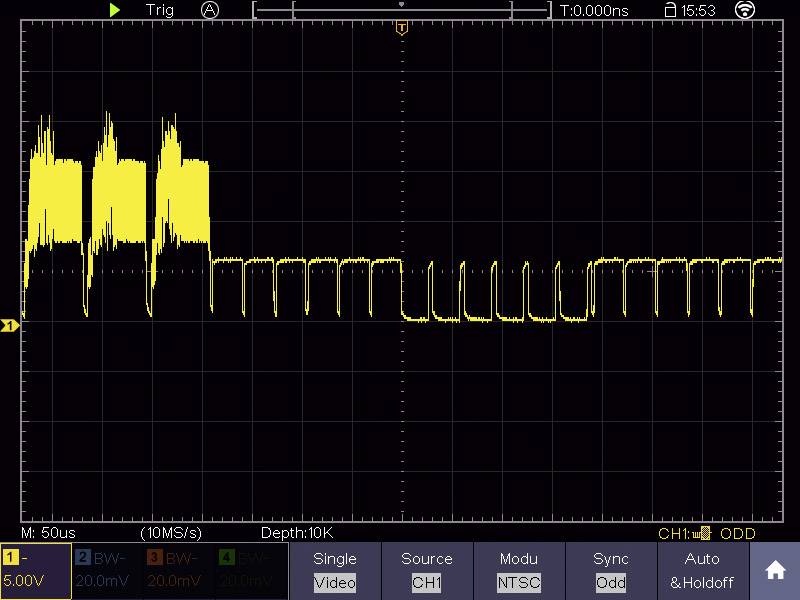

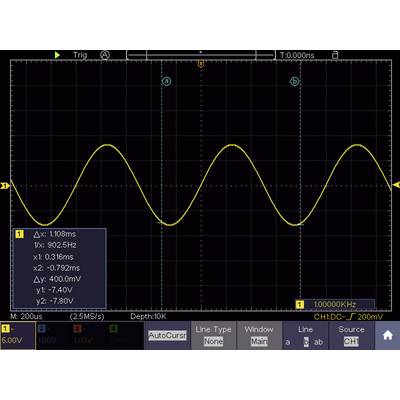

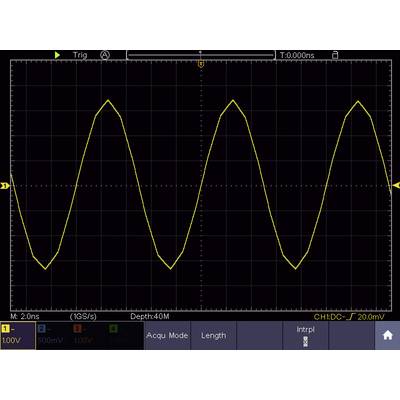

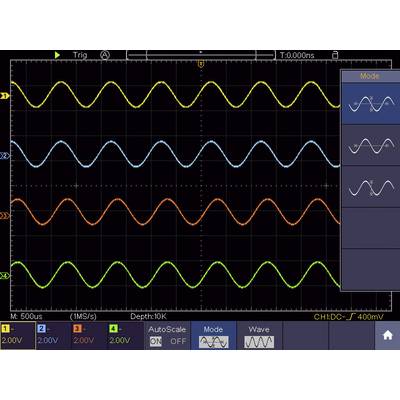

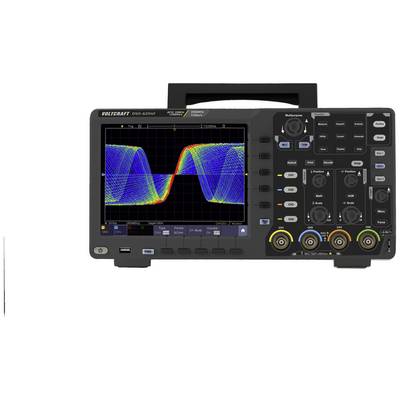

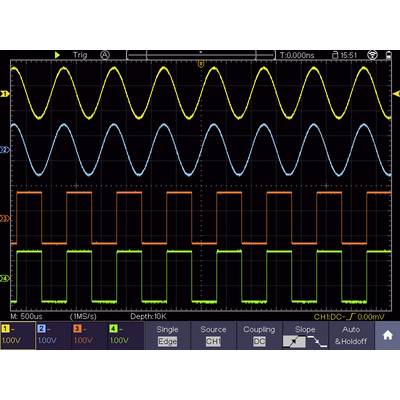

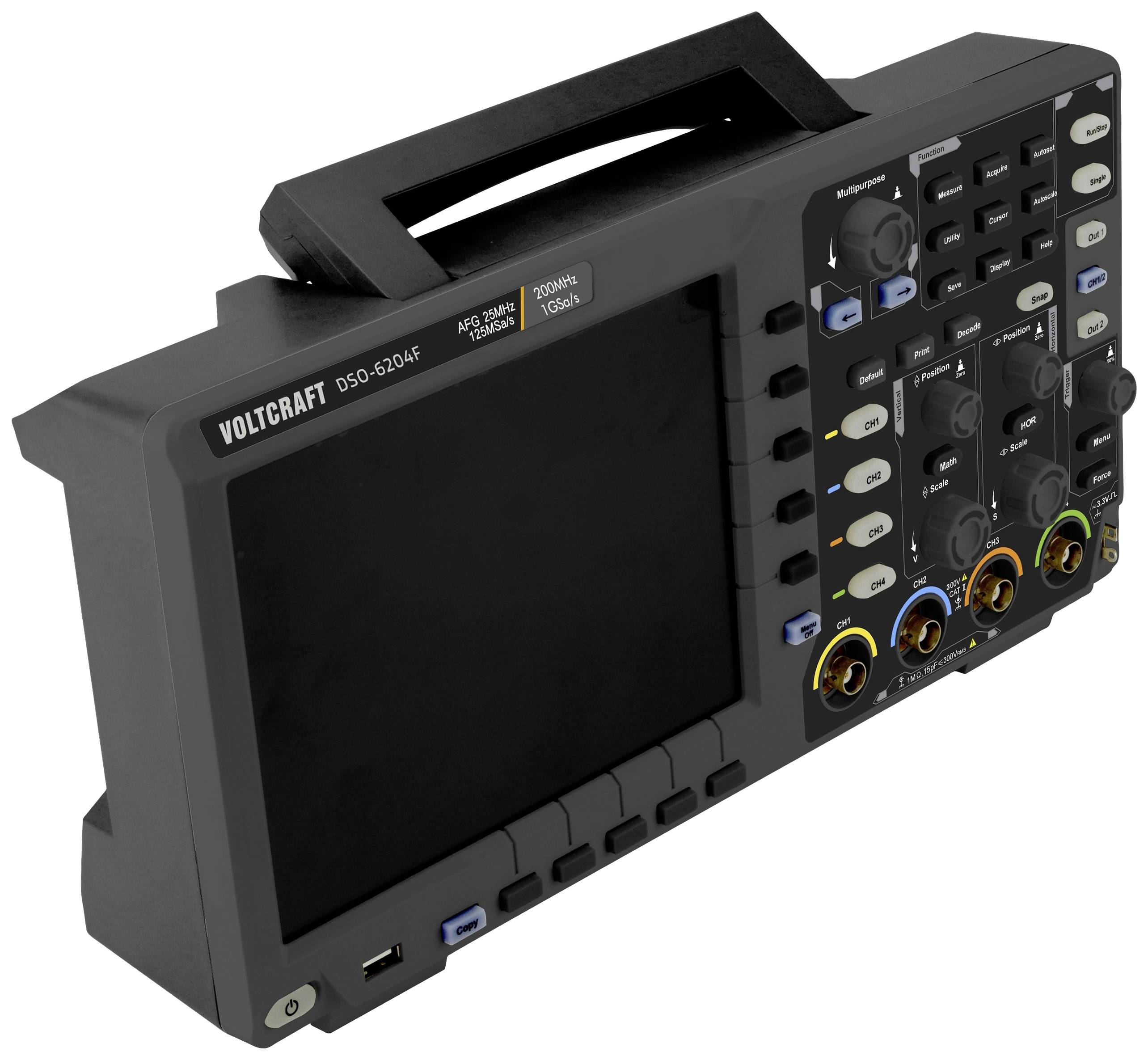

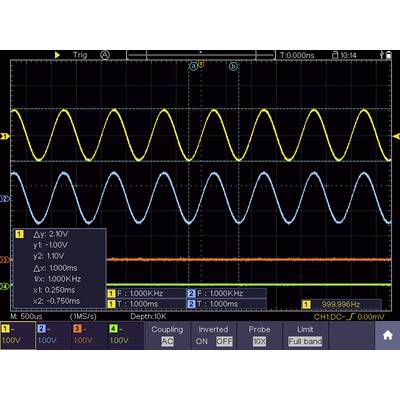

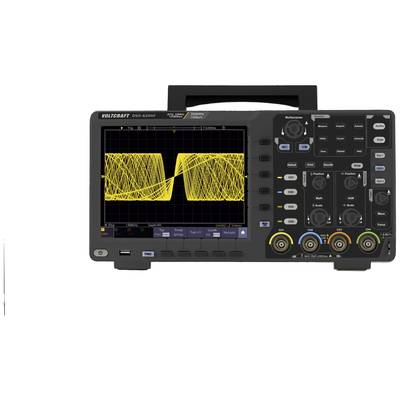

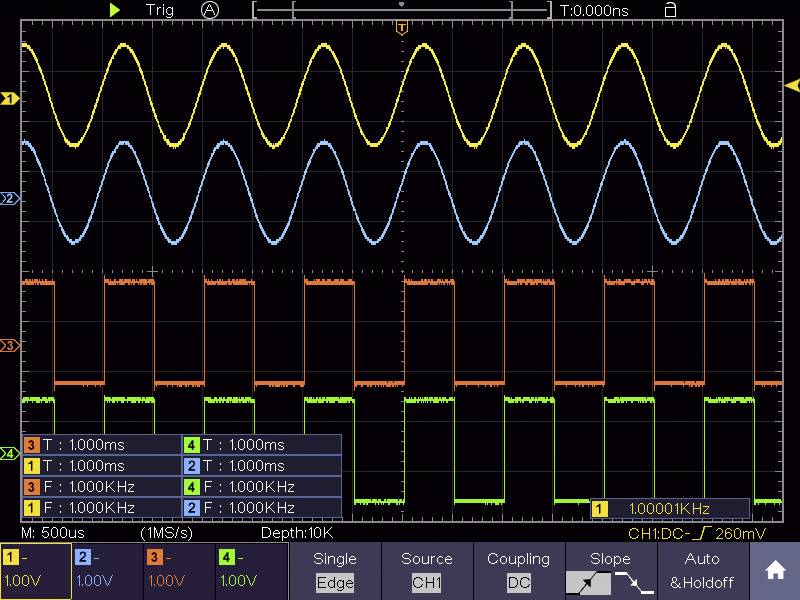

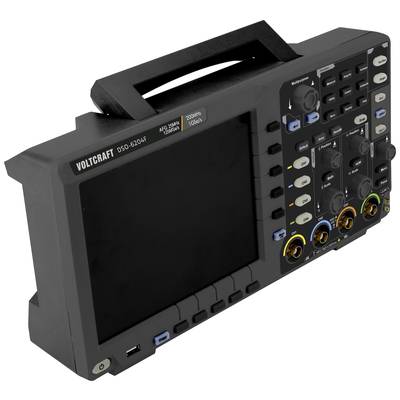

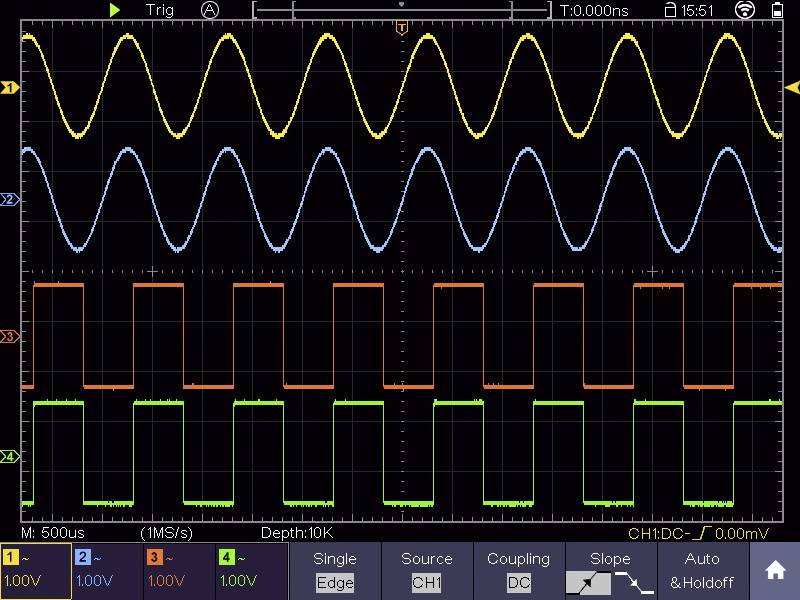

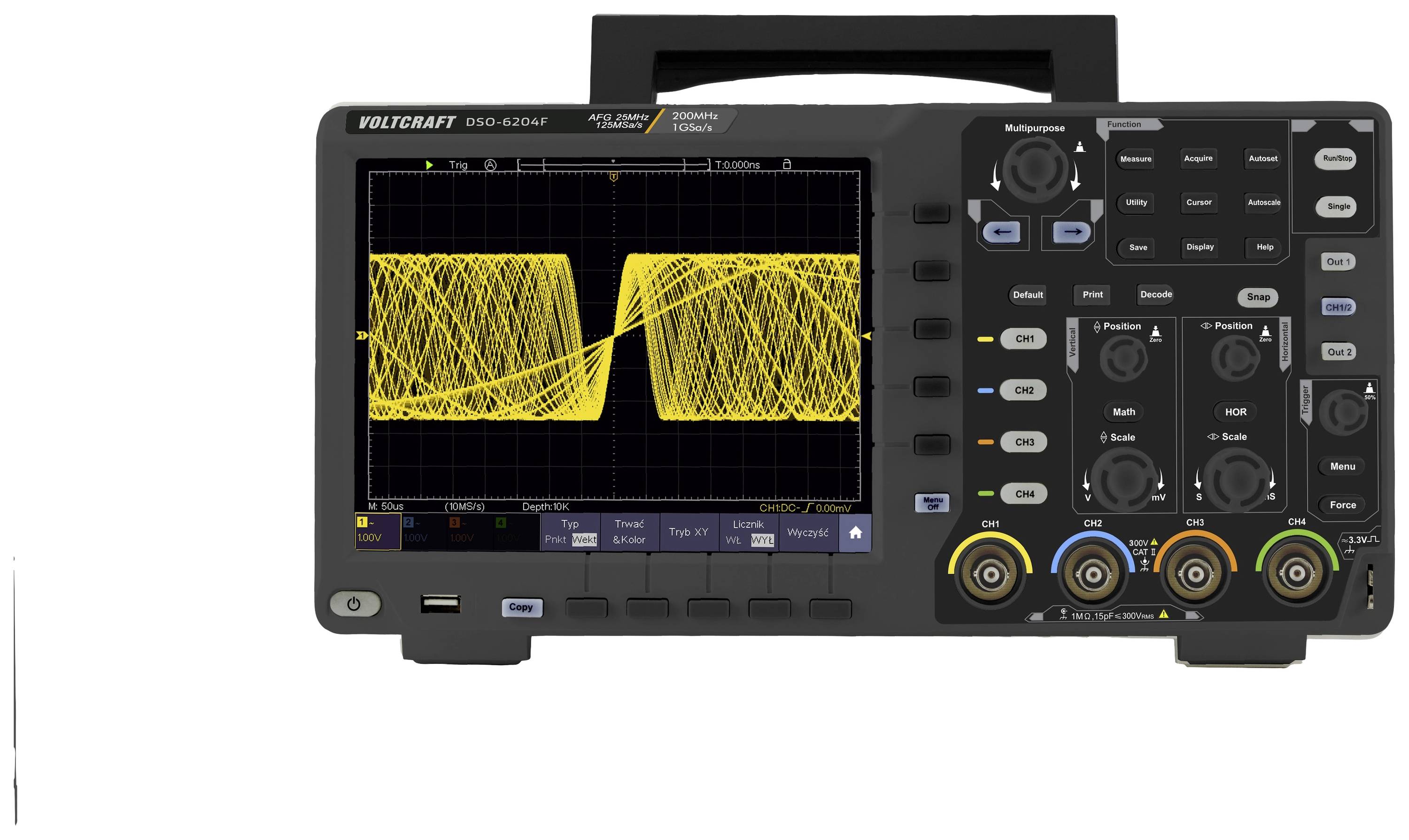

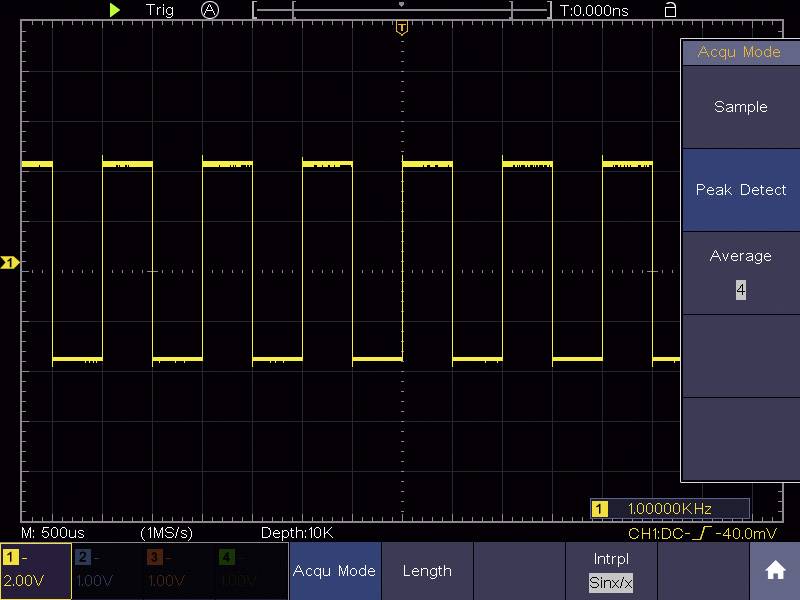

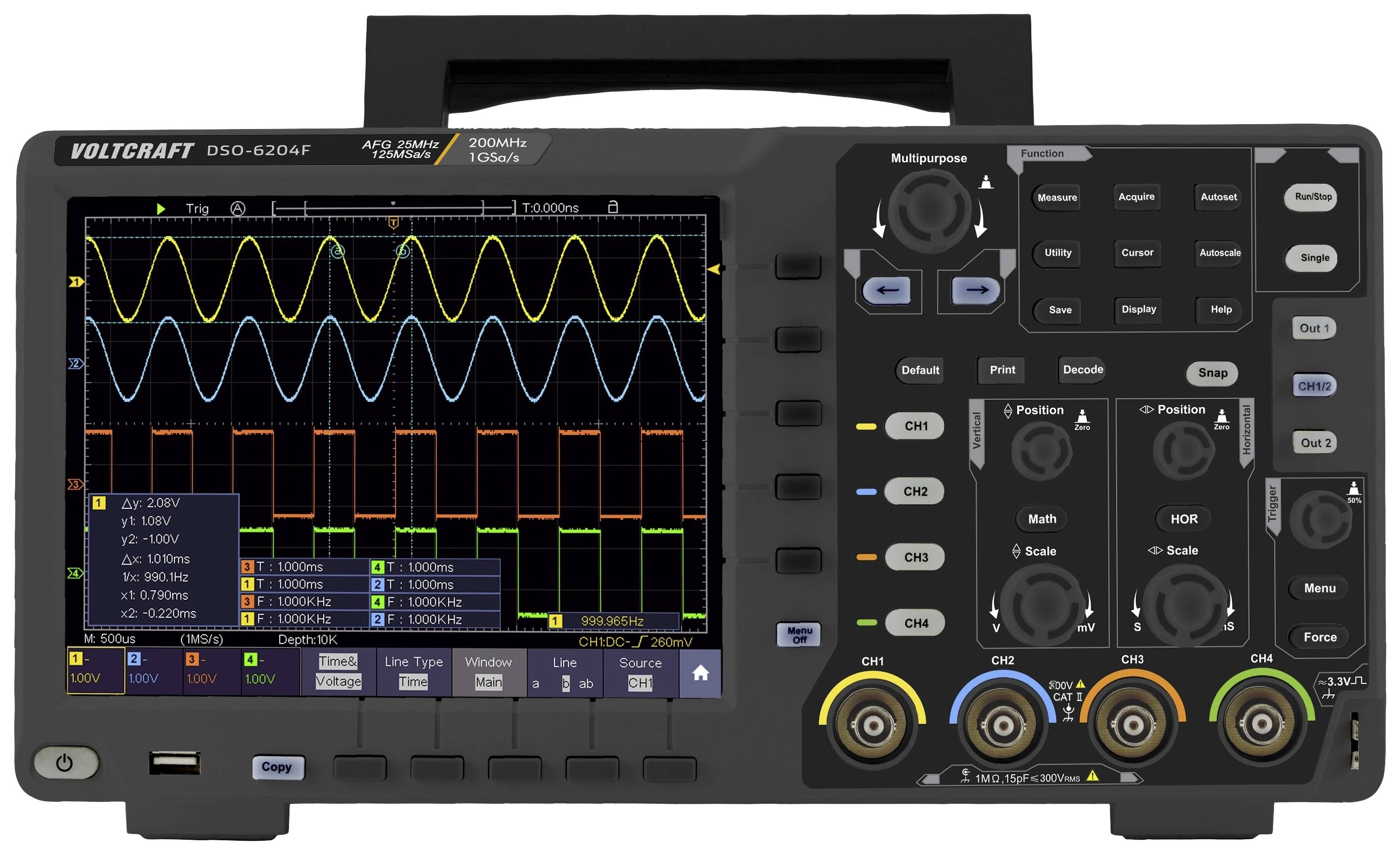

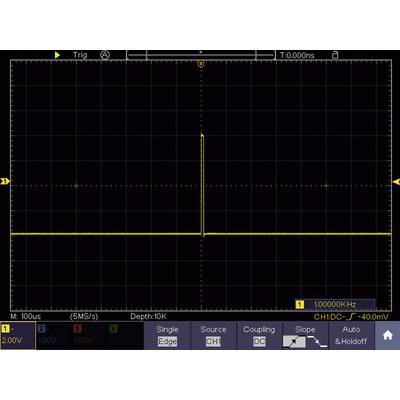

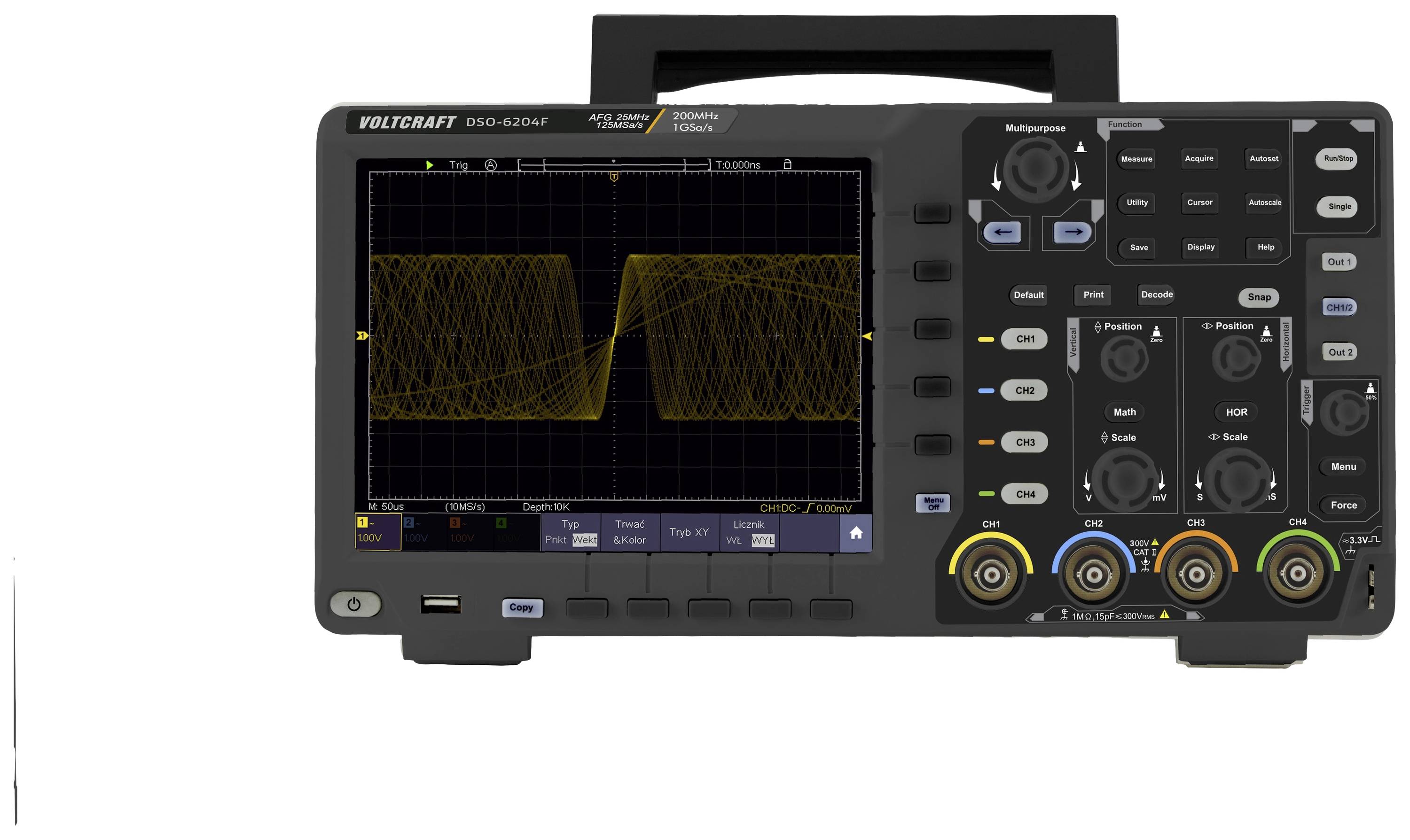

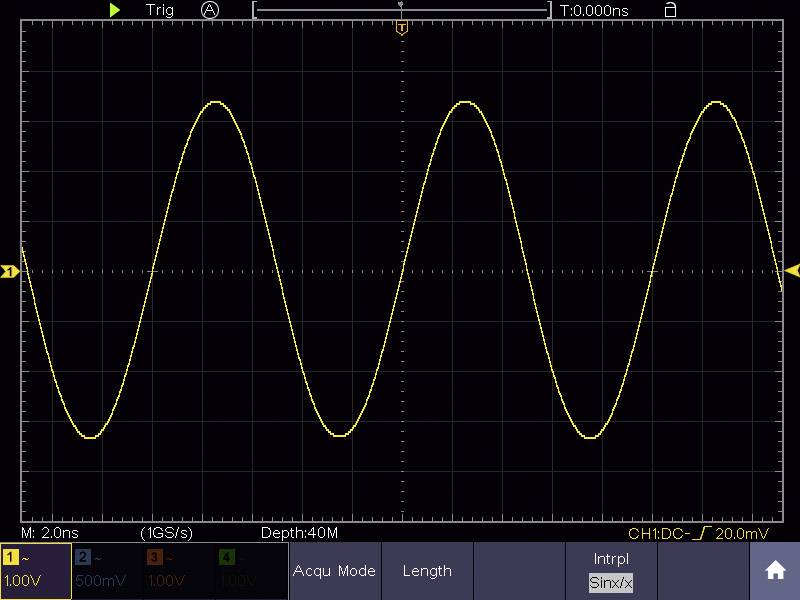

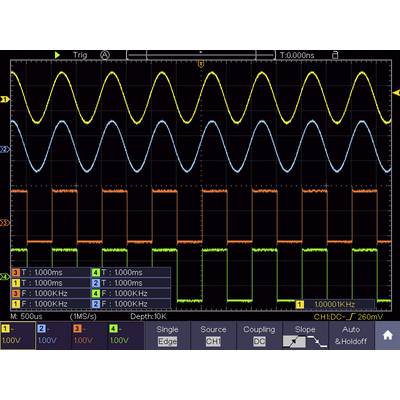

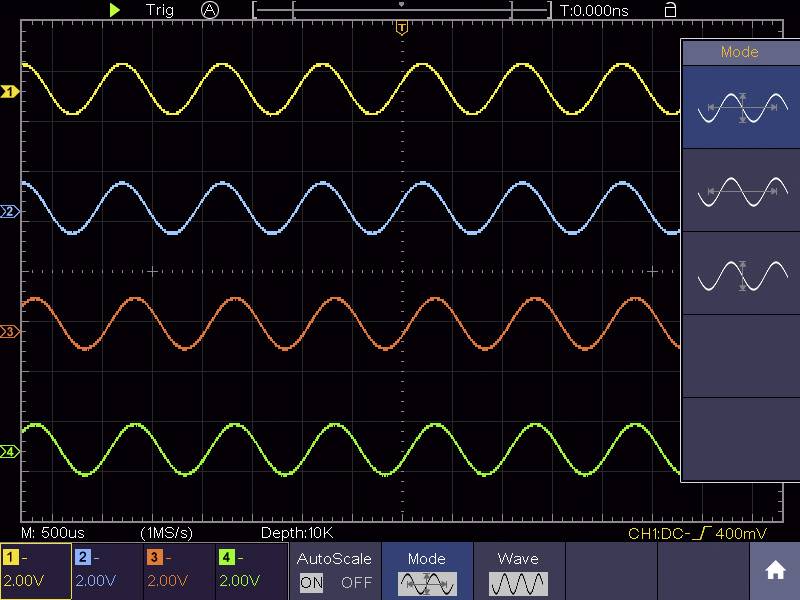

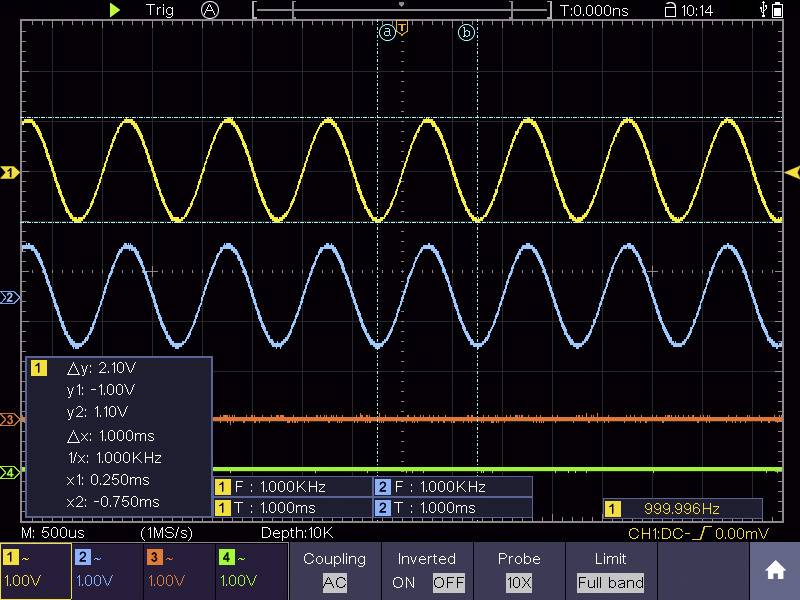

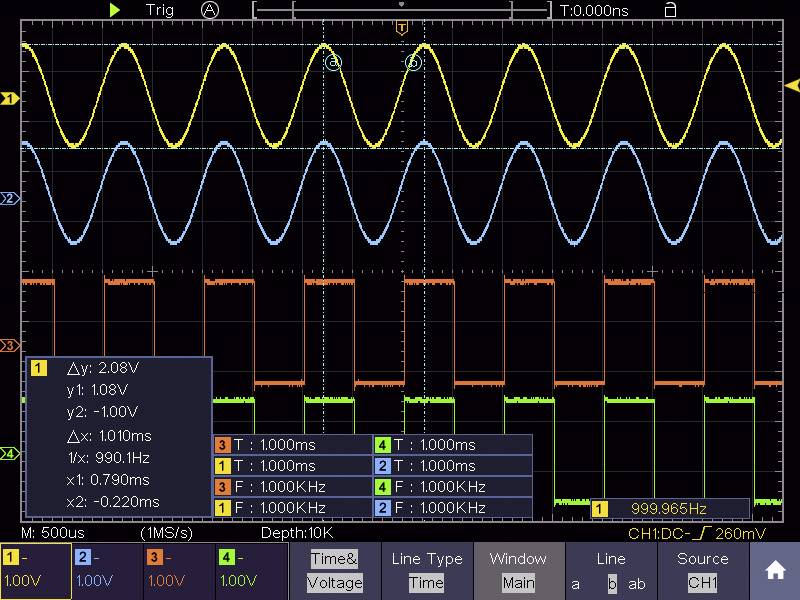

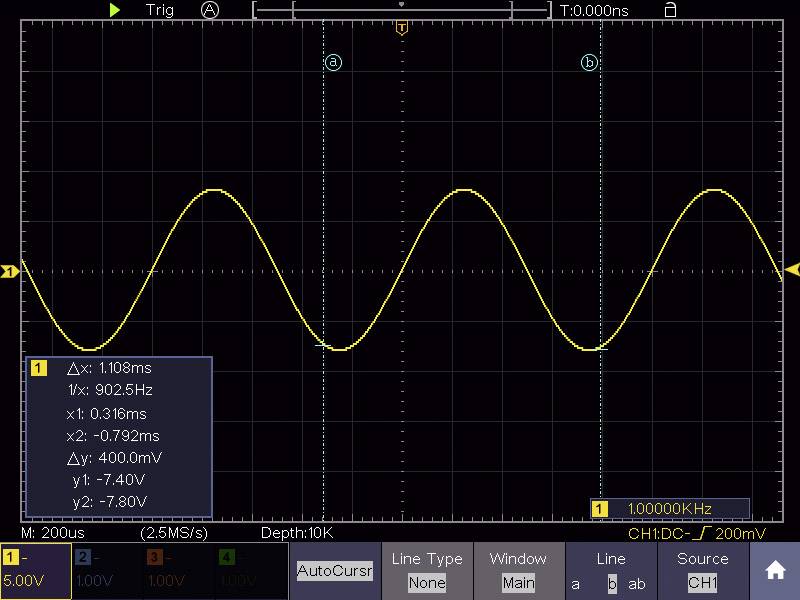

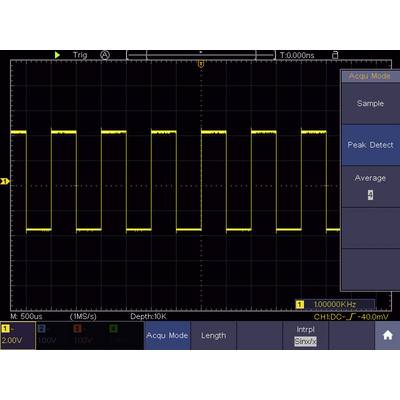

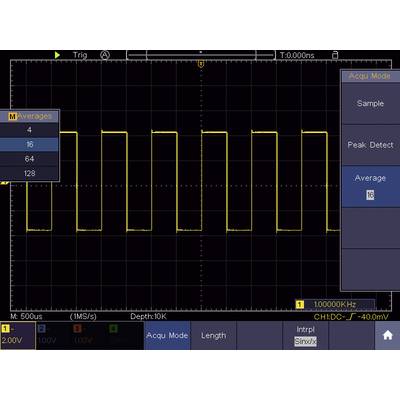

Digitale oscilloscoop DSO-6204F
- 200 MHz Bandbreedte
- 20,32 cm 800 x 600 pixels multitouch beeldscherm (zoomen zoals op een smartphone)
- Kleurtemperatuur Mode
- 25 MHz arbitraire DDS-functiegenerator
Technische specificaties
- Wiskundige functies: + - * / FFT Intg gebruikersgedefinieerd
- Refresh rate: 45.000 wfm/s
- Zwenksnelheid< 1,75 ns
- BUS-decoderingsfunctie voor SPI, I²C, RS232, CAN
- Sleuf voor optionele accu
- Functiegenerator: 25 MHz, 125 MSa/s, 14-bits verticale resolutie
- Golfvormen: sinus, rechthoek, helling, puls
- Arbitraire functies: exponentieel, sin(x)/x, trap, ruis
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
200 MHz
- Samplingrate/kanaal
1 GSa/s
- Resolutie
8 Bit
- Beeldschermgrootte
20,32 cm (8") cm
- Bijzonderheden
Digitaal geheugen (DSO)
Functiegenerator
- Tijdbasis
2 ns/div - 1000 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
1 mV/div - 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC / AC / GND
- Ingangsspanning
1 MΩ<=400 Vrms
- Voedingsspanning
100-240 V/AC, 50/60 Hz, CAT II
- Afm.
(l x b x h) 90 x 340 x 178 mm
- Gewicht
2674 g
- Scherm
LCD / 800 x 600 Pixel
- Breedte
340 mm
- Hoogte
178 mm
90 mm
- Interfaces
USB
- Geheugendiepte/kanaal
10 Mpts
- Type
DSO-6204F
Documenten en downloads
Datablad
Datablad 1673266 VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1673266 VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1673266 VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
Garantievoorwaarden
Garantievoorwaarden 1673266 VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
Software
Software 1673266 VOLTCRAFT DSO-6204F Digitale oscilloscoop 200 MHz 4-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Functiegenera
Omschrijving

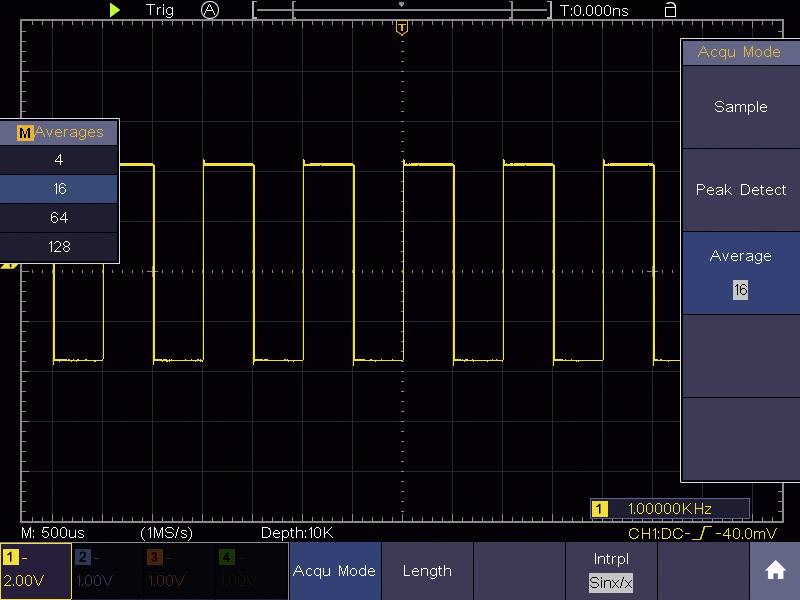

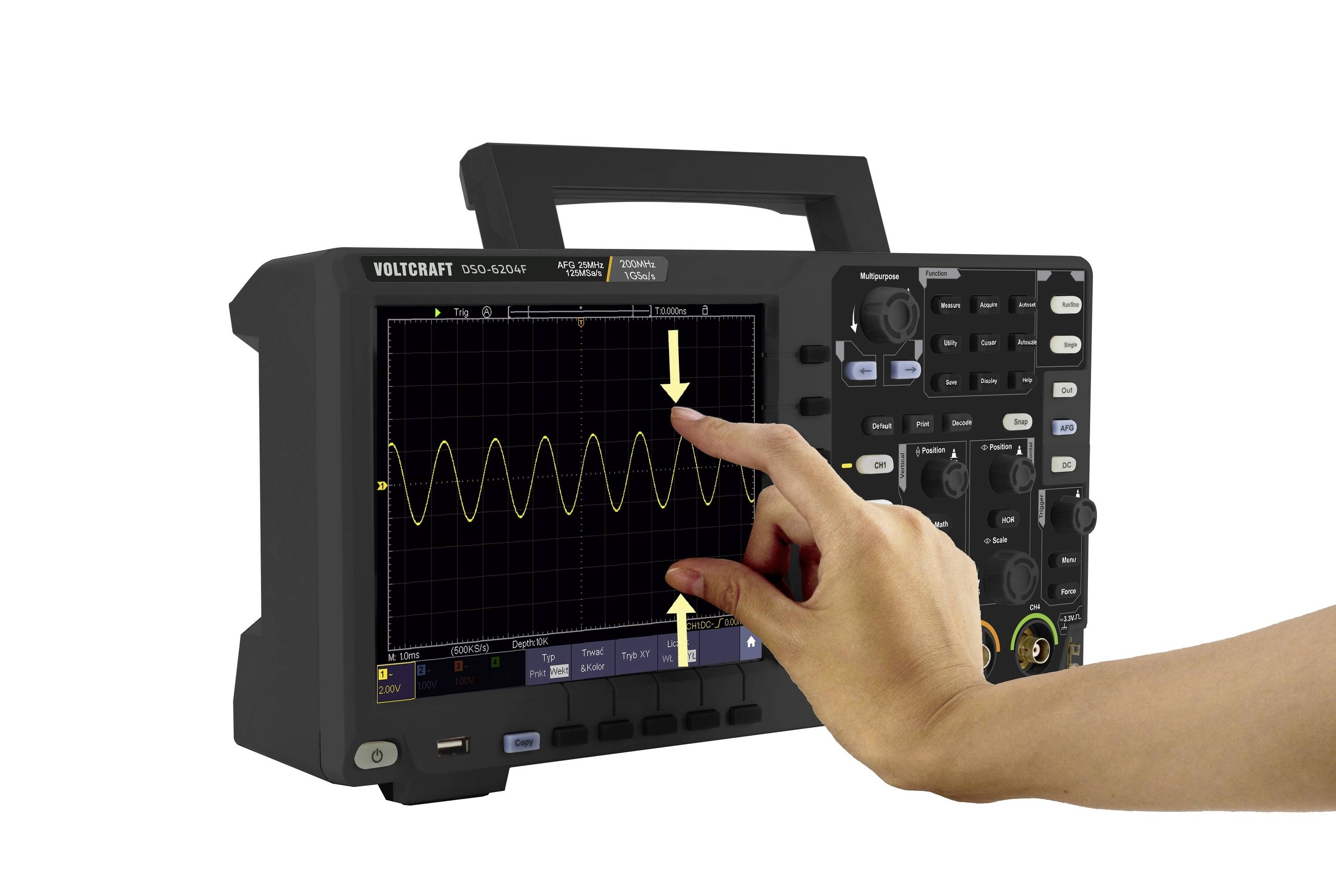

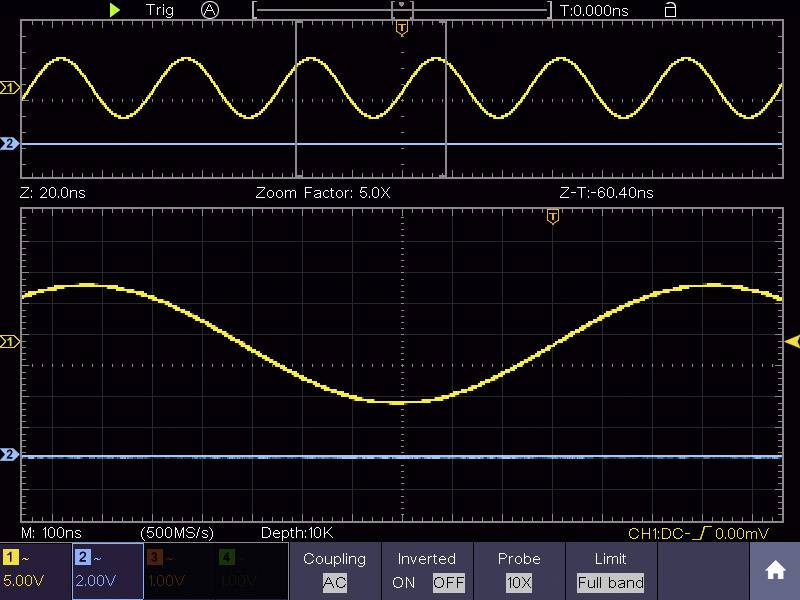

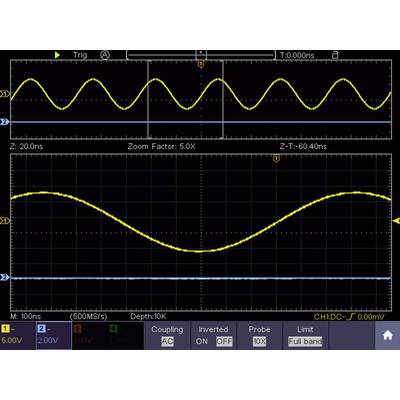

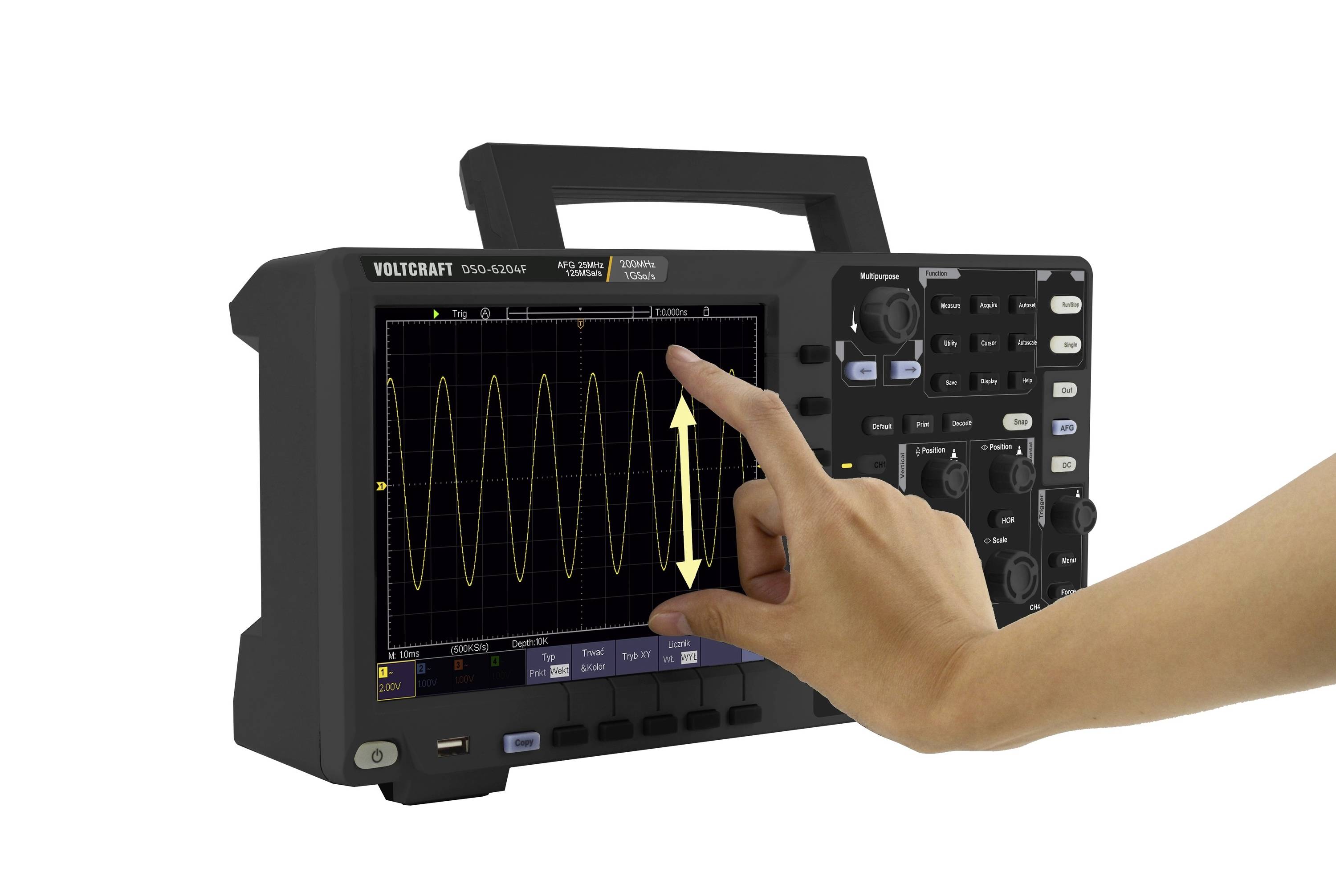

De digitale geheugenoscilloscoop DSO-6204F is uitstekend geschikt voor metingen in het laboratorium, op ontwikkelingsafdelingen en voor servicetaken. Instellingen kunnen zoals gebruikelijk via de bedieningsknoppen of direct op het scherm worden aangepast. Verschuiven en inzoomen gaat zo intuïtief als op de smartphone of tablet.

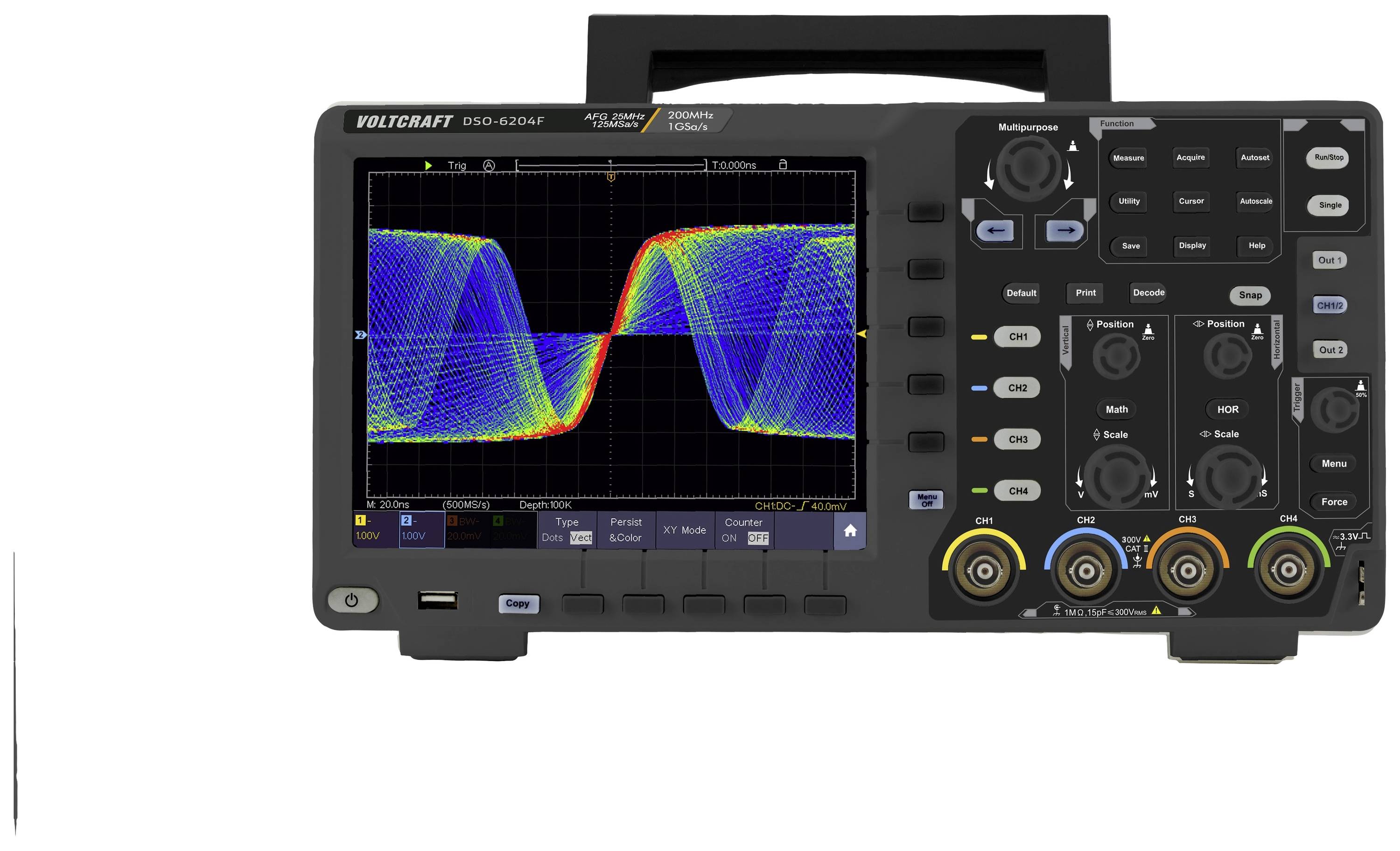

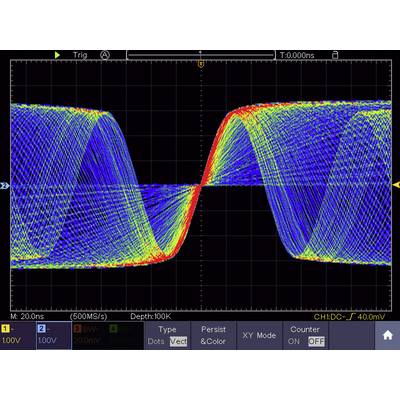

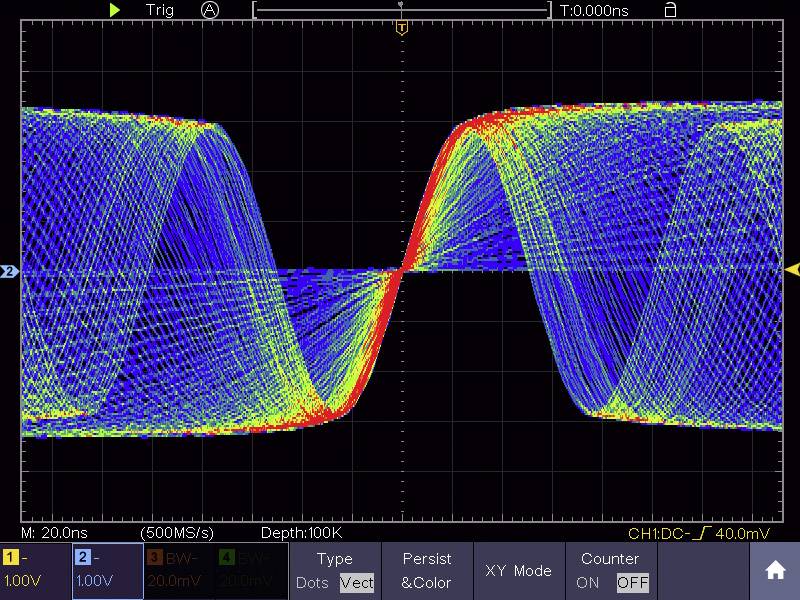

Kleurtemperatuur weergave
Bij veranderende frequenties worden terugkerende golfvormen volgens hun veelvuldigheid in regenboogkleuren weergegeven.
Busdecodering
SPI-, I²C-, RS232- en CAN-bussignalen kunnen gedecodeerd worden. Gedecodeerde waarden kunnen binair, decimaal, hexadecimaal of in ASCII weergegeven en in gebeurtenistabellen bijgewerkt worden. Waarden van gedecodeerde CAN-bussignalen worden gekleurd weergegeven. Dit maakt het mogelijk om gegevens, gegevenslengtecodes en frame-informatie gemakkelijker van elkaar te onderscheiden. CAN-Bus-checksums veranderen bij fouten ook van kleur.

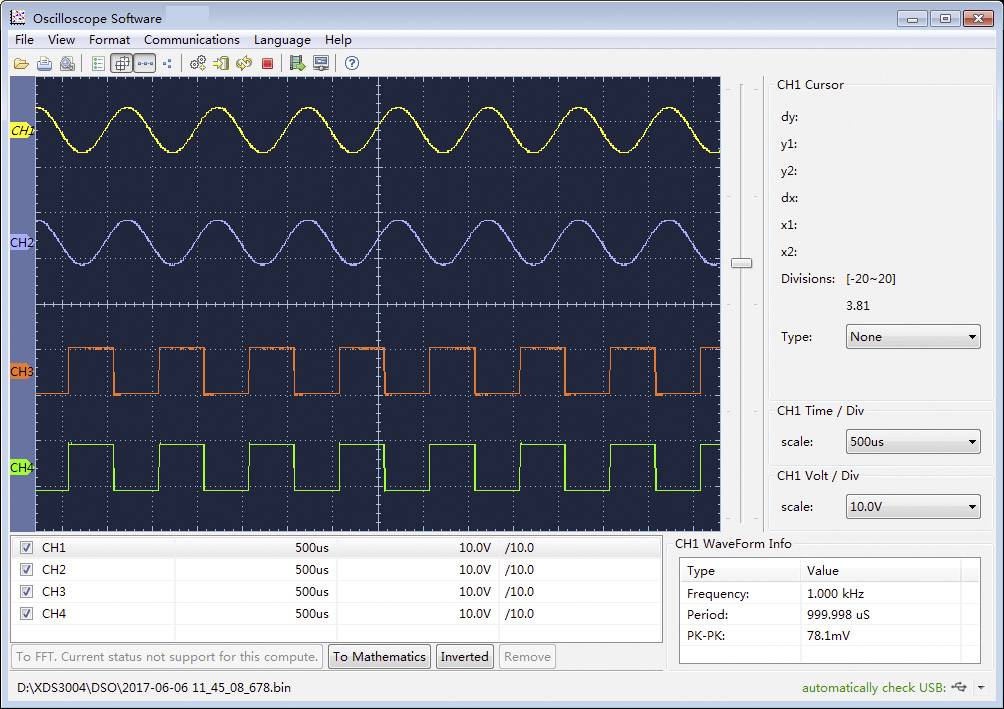

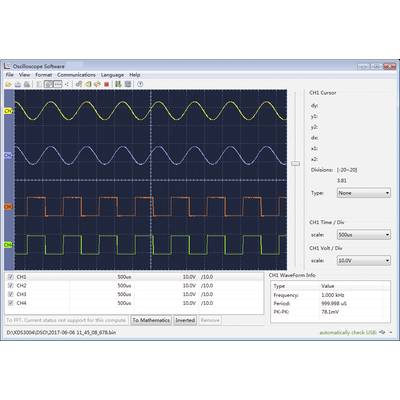

Gegevens documenteren en verder verwerken
Alle meetresultaten en beeldschermgegevens kunnen via USB of netwerk naar de PC worden overgedragen en voor documentatiedoeleinden worden opgeslagen. Bij het opslaan op een USB-gegevensdrager kan de bestandsnaam gemakkelijk op het touchdisplay worden ingevoerd.
Functiegenerator met touch-bediening
De 25MHz-functiegenerator kan via het touchpanel of traditioneel via knoppen worden bediend. Er kunnen sinus-, rechthoek-, helling- en pulsgolfvormen worden opgevraagd. Nog eens 46 arbitraire golfvormen inclusief exponentieel, sinusfunctie, trappen en ruis zijn vooraf gedefinieerd. Eigen arbitraire vormen kunnen worden opgeslagen.
Kloonfunctie
Golfvormen op de ingang van de oscilloscoop kunnen naar de functiegenerator worden gekloond. Het te klonen fragment kan eenvoudig via het touchscreen geselecteerd worden.

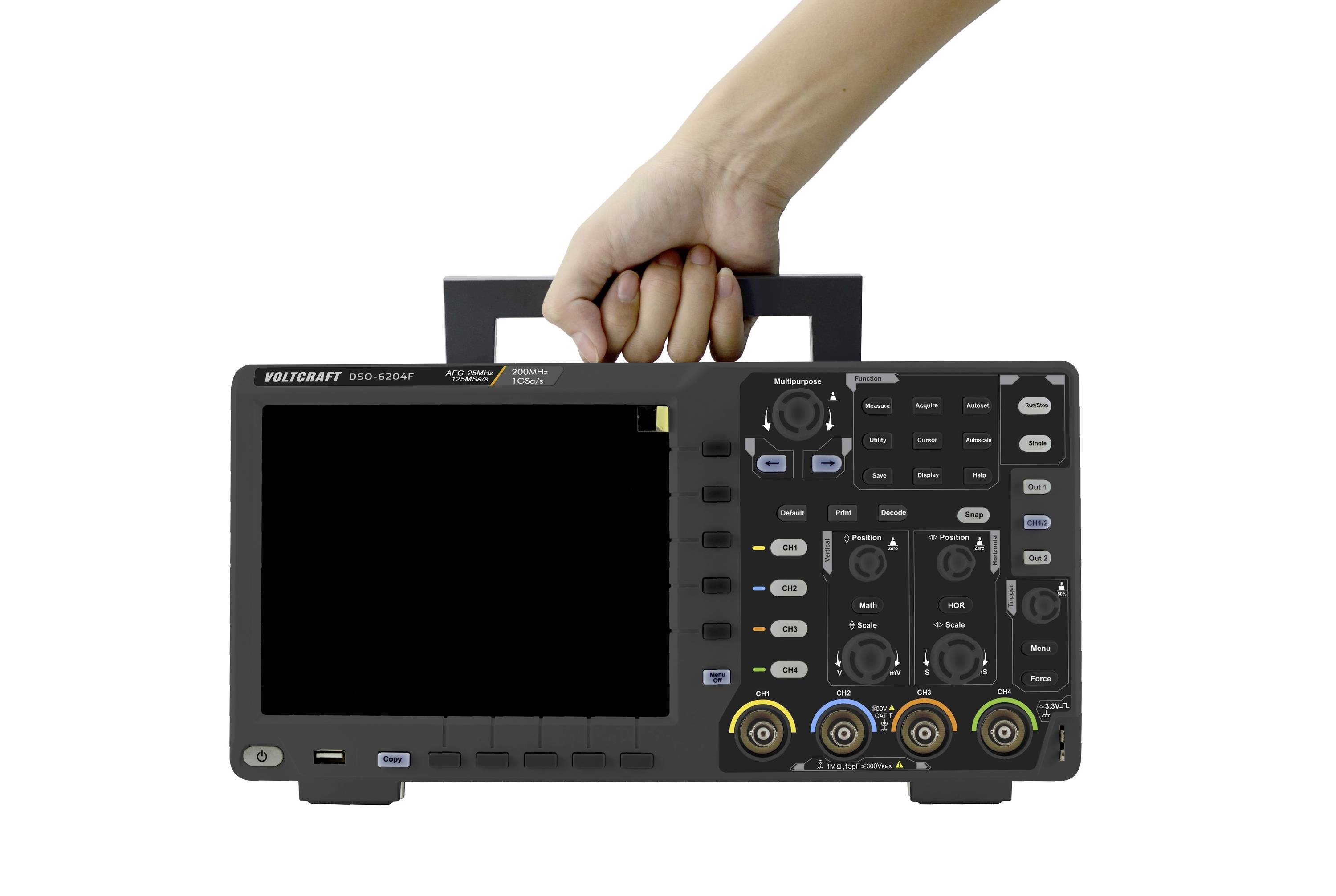

Geschikt voor accuvoeding
Met de optioneel verkrijgbare Li-ionaccu wordt het toepassingsgebied aanzienlijk uitgebreid. De oscilloscoop met optionele accu is ook onderweg intuïtief te bedienen en maakt 3 uur continu gebruik zonder extra voeding mogelijk. Het gebruik van de accu is bovendien handig om het apparaat in het laboratorium van het lichtnet te ontkoppelen.
Kleurtemperatuur weergave
Bij veranderende frequenties worden terugkerende golfvormen volgens hun veelvuldigheid in regenboogkleuren weergegeven.
Busdecodering
SPI-, I²C-, RS232- en CAN-bussignalen kunnen gedecodeerd worden. Gedecodeerde waarden kunnen binair, decimaal, hexadecimaal of in ASCII weergegeven en in gebeurtenistabellen bijgewerkt worden. Waarden van gedecodeerde CAN-bussignalen worden gekleurd weergegeven. Dit maakt het mogelijk om gegevens, gegevenslengtecodes en frame-informatie gemakkelijker van elkaar te onderscheiden. CAN-Bus-checksums veranderen bij fouten ook van kleur.
Gegevens documenteren en verder verwerken
Alle meetresultaten en beeldschermgegevens kunnen via USB of netwerk naar de PC worden overgedragen en voor documentatiedoeleinden worden opgeslagen. Bij het opslaan op een USB-gegevensdrager kan de bestandsnaam gemakkelijk op het touchdisplay worden ingevoerd.
Functiegenerator met touch-bediening
De 25MHz-functiegenerator kan via het touchpanel of traditioneel via knoppen worden bediend. Er kunnen sinus-, rechthoek-, helling- en pulsgolfvormen worden opgevraagd. Nog eens 46 arbitraire golfvormen inclusief exponentieel, sinusfunctie, trappen en ruis zijn vooraf gedefinieerd. Eigen arbitraire vormen kunnen worden opgeslagen.
Kloonfunctie
Golfvormen op de ingang van de oscilloscoop kunnen naar de functiegenerator worden gekloond. Het te klonen fragment kan eenvoudig via het touchscreen geselecteerd worden.
Geschikt voor accuvoeding
Met de optioneel verkrijgbare Li-ionaccu wordt het toepassingsgebied aanzienlijk uitgebreid. De oscilloscoop met optionele accu is ook onderweg intuïtief te bedienen en maakt 3 uur continu gebruik zonder extra voeding mogelijk. Het gebruik van de accu is bovendien handig om het apparaat in het laboratorium van het lichtnet te ontkoppelen.
Uitvoering
- USB-uitgang Pictbridge-bridge-compatibel
- DDS arbitraire functiegenerator

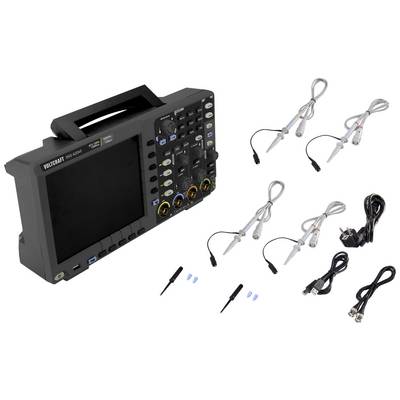

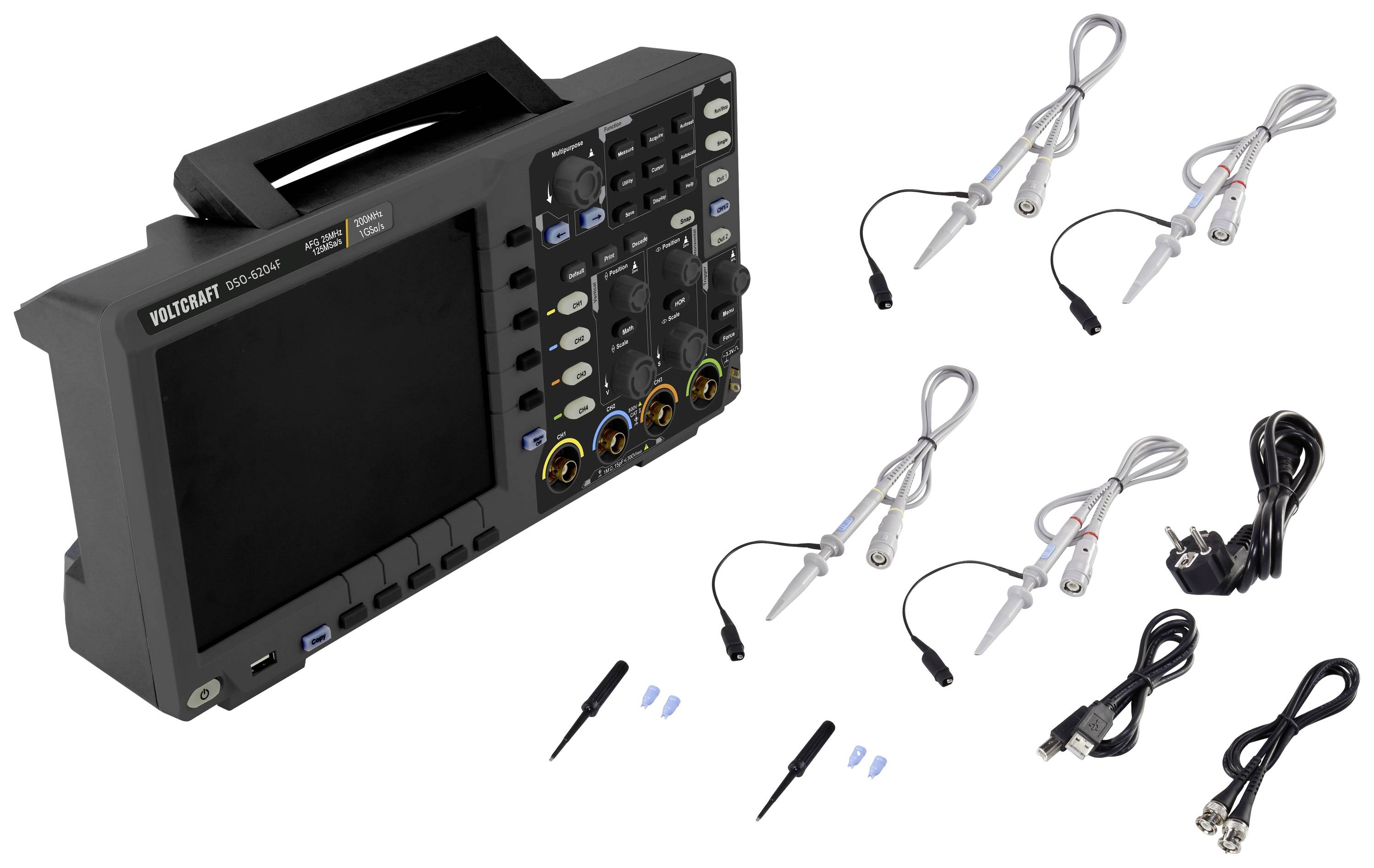

Omvang van de levering
- Digitale geheugenoscilloscoop
- 4 probes
- Sonde-instelling
- Netvoeding
- USB-kabel
- BNC-kabel 1 m
- Software-CD met complete Engelstalige handleiding
- Beknopte gebruiksaanwijzing
