VOLTCRAFT DSO-5072H Handoscilloscoop 70 MHz 2-kanaals 1 GSa/s 40 Mpts 8 Bit Digitaal geheugen (DSO), Handapparaat, Multi
EAN:
Fabrikantnummer:
Artikelnummer:
10 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 433,88 / Stuk)
€ 433,88
excl. btw
& Gratis verzending*
Slechts 10 Stuk(s) beschikbaar
Highlights & Details

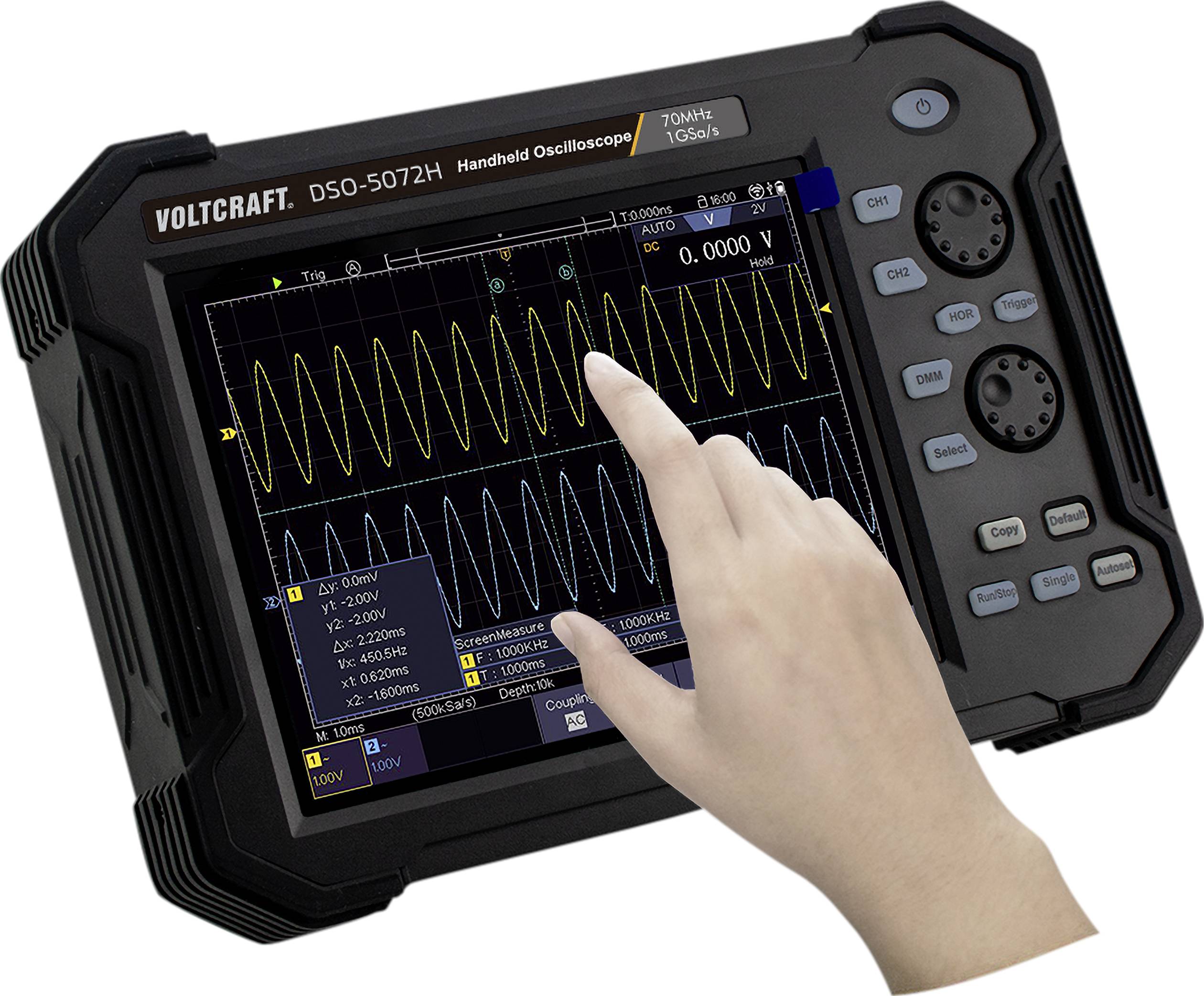

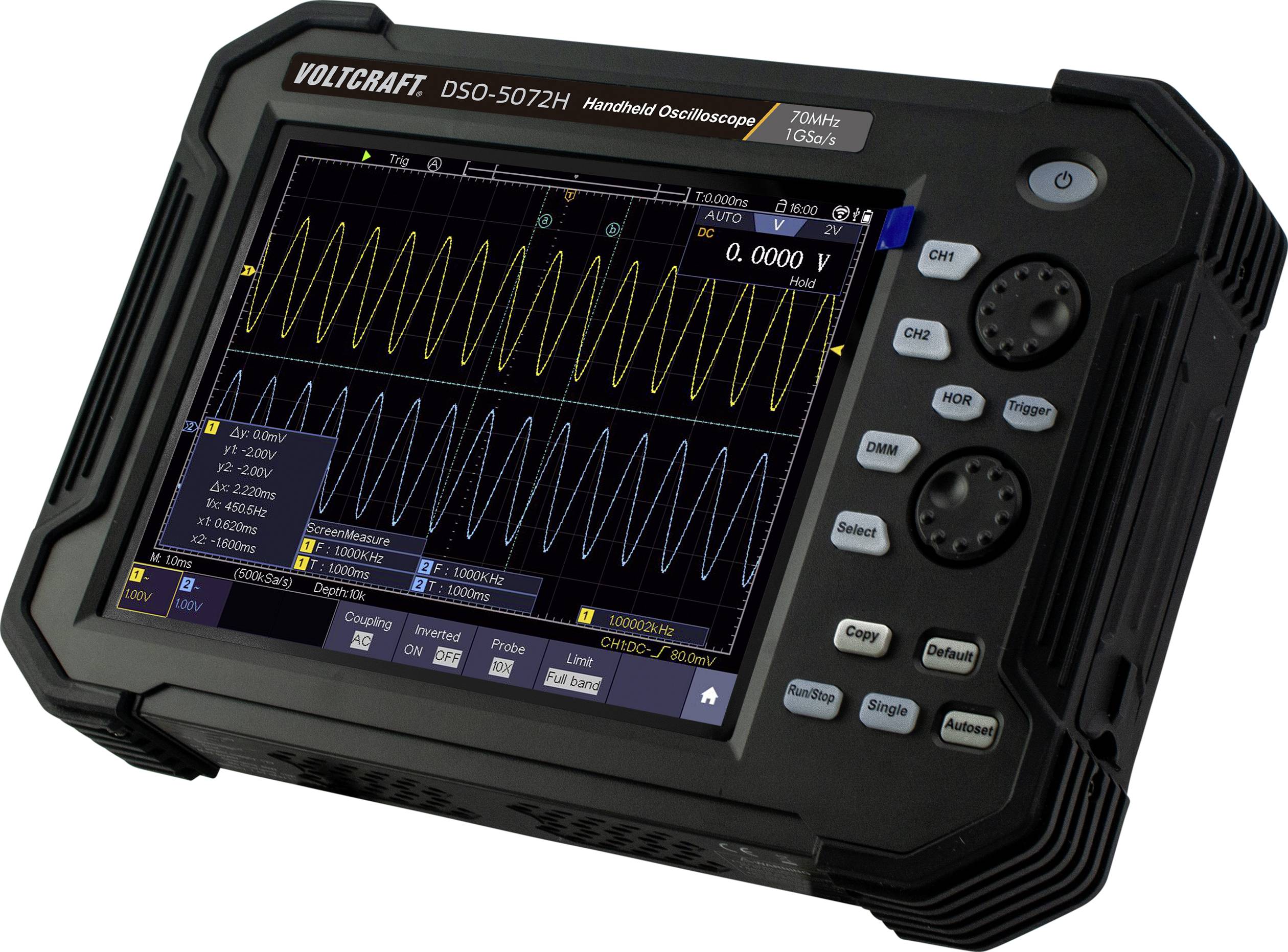

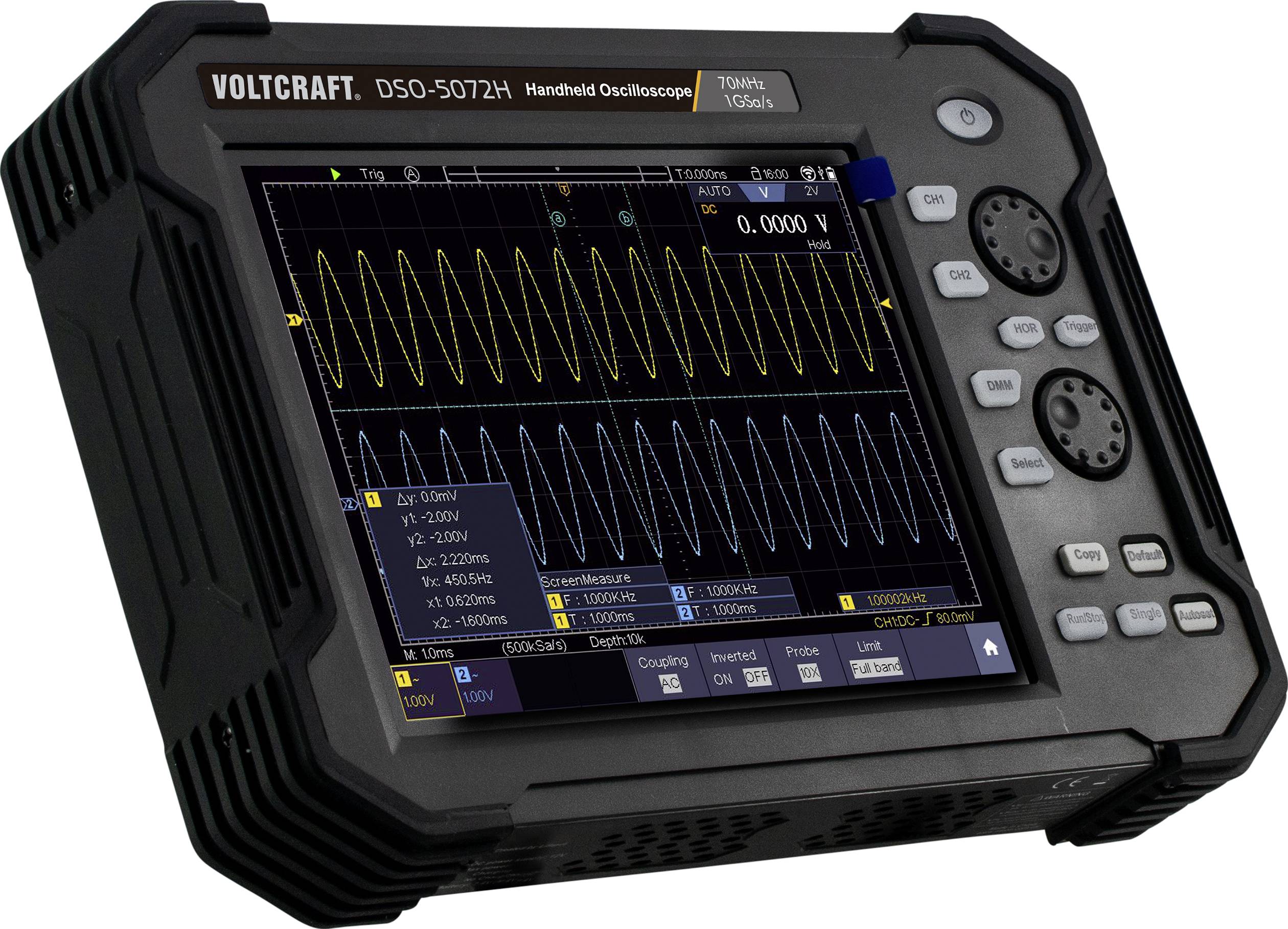

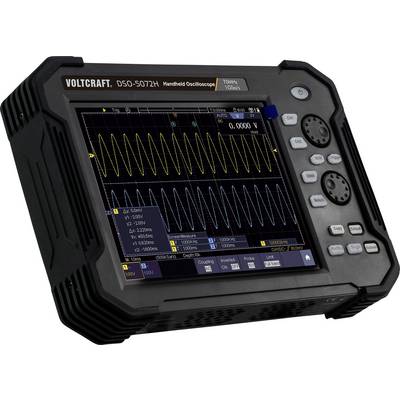

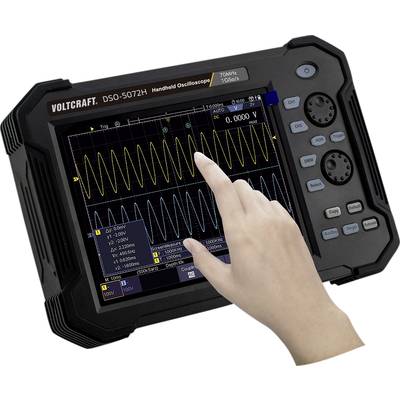

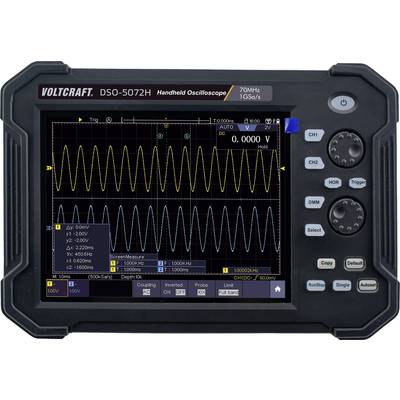

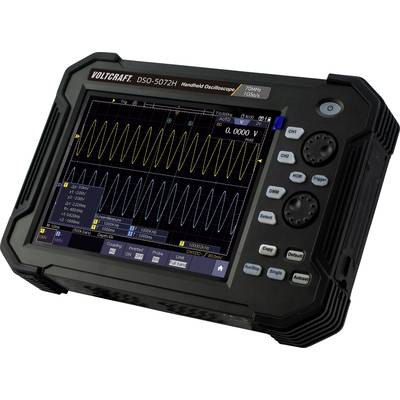

Voltcraf DSO-5072H digitale handoscilloscoop
- 70 MHz bandbreedte, 2 kanalen
- Samplingfrequentie: 1 GSa/s
- Geheugendiepte: 40 Mpts

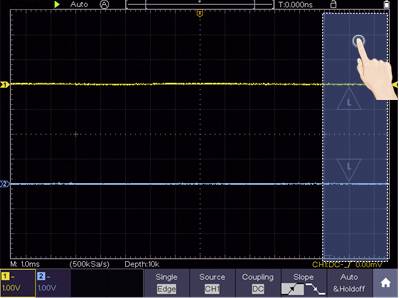

- 8" (20,32 cm) LCD-touchscreen resolutie: 800 x 600 pixels
- 8-bits ADC-verticale resolutie
- Ondersteunt SPI / I2C / RS232 / CAN decodering
- Waveform capture rate 45000 wfms/s
Technische specificaties
- Soortnaam
Handoscilloscoop
- Bandbreedte
70 MHz
- Samplingrate/kanaal
1 GSa/s
- Resolutie
8 Bit
- Beeldschermgrootte
8" (20.32cm)
- Bijzonderheden
Digitaal geheugen (DSO)
Handapparaat
Multimeterfuncties
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Ingangsimpedantie
1 MΩ±2%
- Afm.
(l x b x h) 270 x 48 x 191 mm
- Gewicht
1.7 kg
- Aantal digitale ingangen (max.)
0
- Breedte
48 mm
- Hoogte
191 mm
270 mm

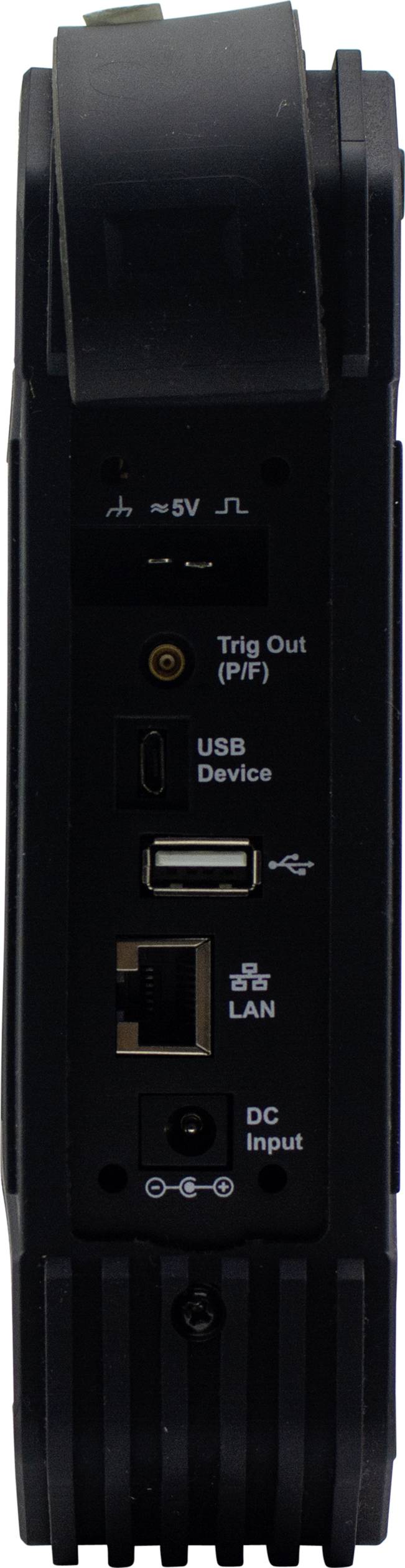

- Interfaces
LAN
1x USB 2.0 Device
1x USB 2.0 Host
- Geheugendiepte/kanaal
40 Mpts
- Type
DSO-5072H
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2267610 VOLTCRAFT DSO-5072H Handoscilloscoop 70 MHz 2-kanaals 1 GSa/s 40 Mpts 8 Bit Digitaal geheugen (DSO), Handapparaat, Multi
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2267610 VOLTCRAFT DSO-5072H Handoscilloscoop 70 MHz 2-kanaals 1 GSa/s 40 Mpts 8 Bit Digitaal geheugen (DSO), Handapparaat, Multi
Garantievoorwaarden
Garantievoorwaarden 2267610 VOLTCRAFT DSO-5072H Handoscilloscoop 70 MHz 2-kanaals 1 GSa/s 40 Mpts 8 Bit Digitaal geheugen (DSO), Handapparaat, Multi
Software
Software 2267610 VOLTCRAFT DSO-5072H Handoscilloscoop 70 MHz 2-kanaals 1 GSa/s 40 Mpts 8 Bit Digitaal geheugen (DSO), Handapparaat, Multi
Omschrijving
Perfect voor mobiel gebruik

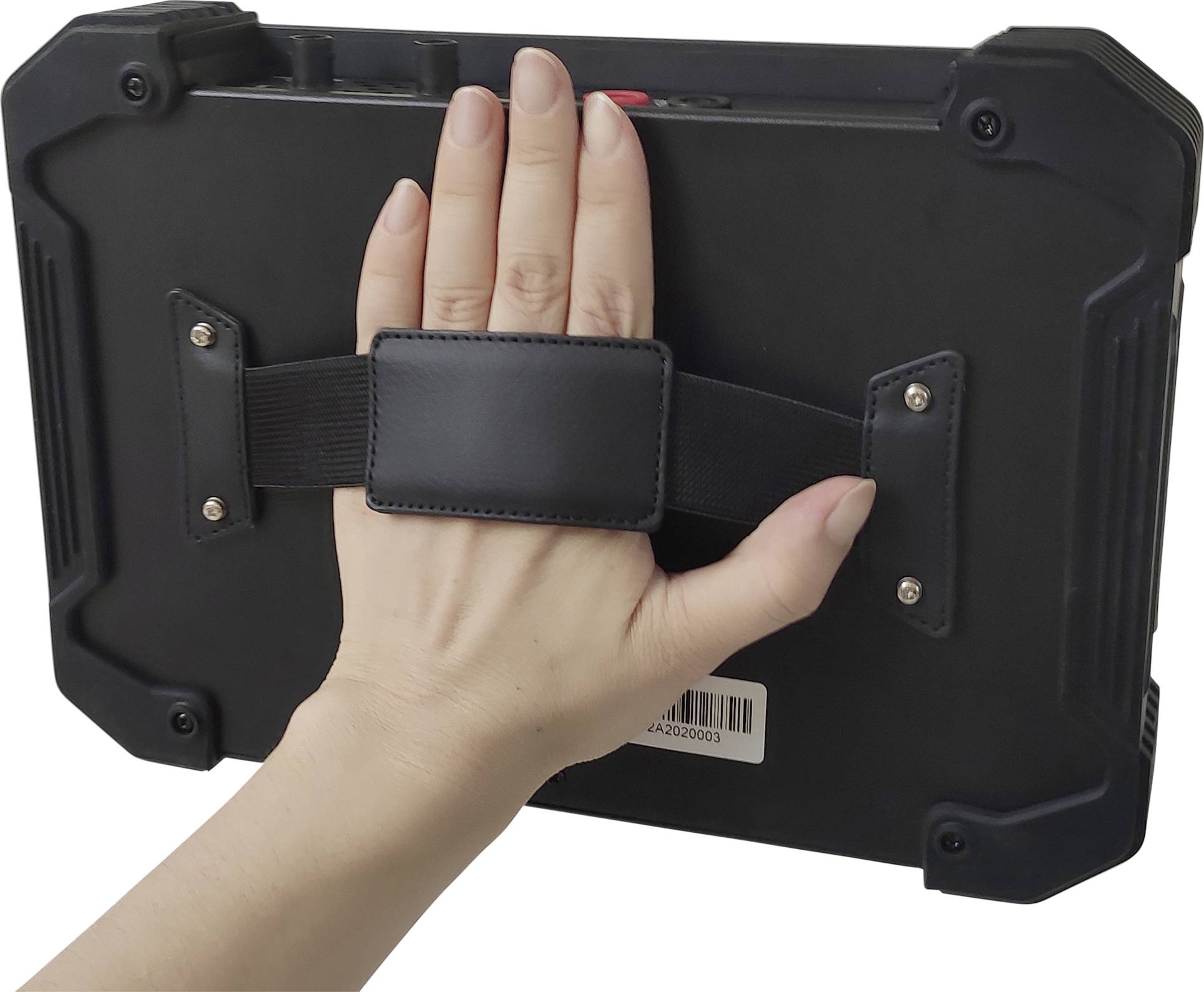

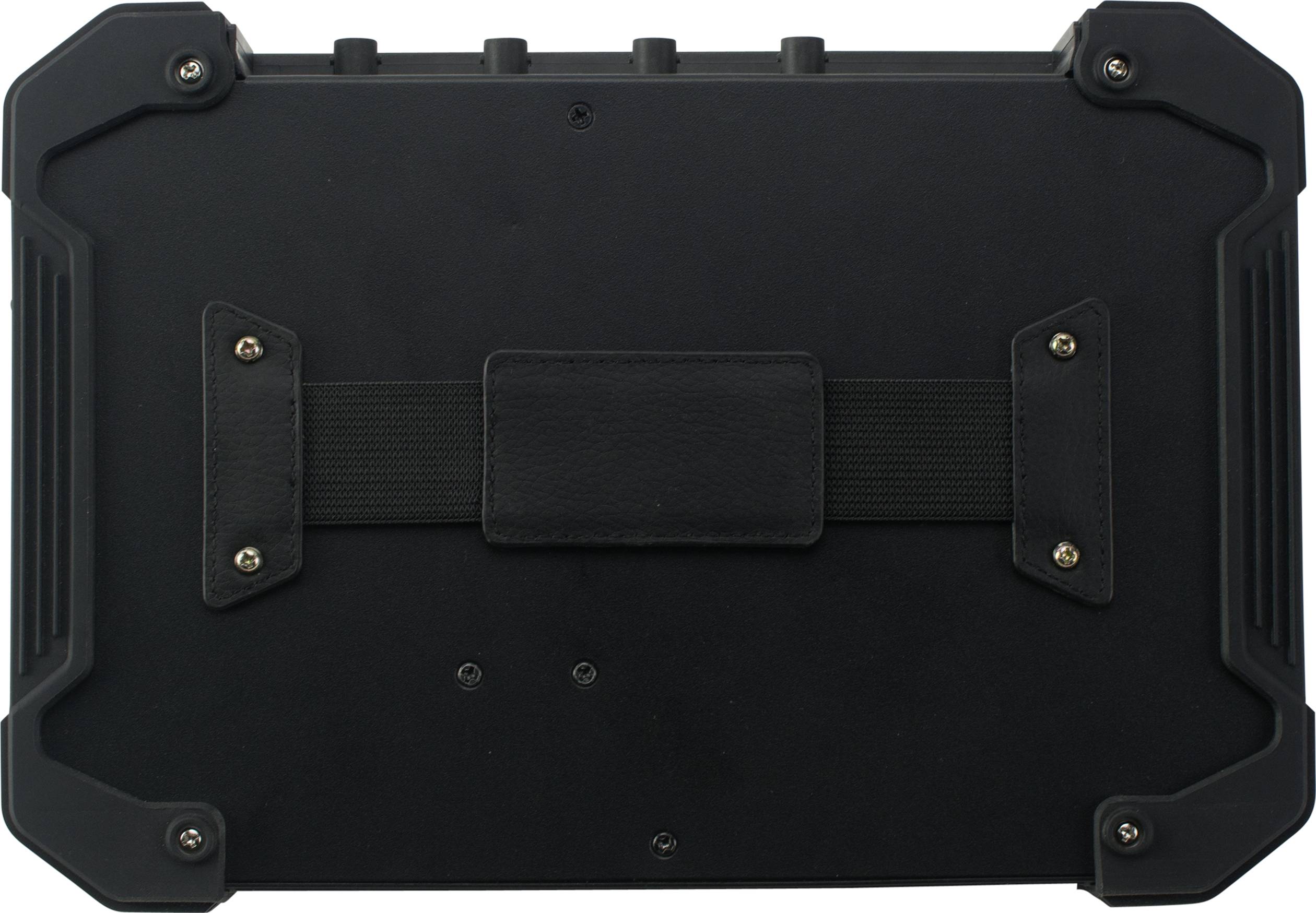

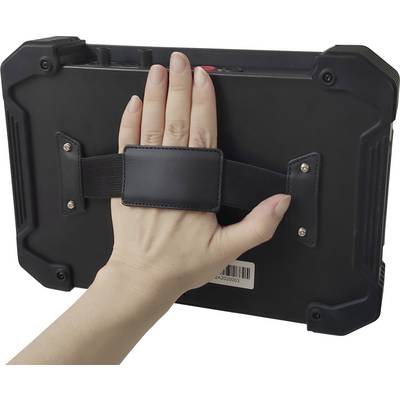

Deze compacte, digitale Voltcraft handoscilloscoop is uitgerust met een ingebouwde accu (8000 mAh) en een draagriem en kan zo praktisch en flexibel in verschillende omgevingen worden gebruikt. Als solide spanningsmeter met een gewicht van 1,7 kg beschikt hij over 2 kanalen met een bandbreedte van 70 MHz en een opslagcapaciteit van 40 Mpts. Uitgebreide triggerfuncties en de mogelijkheid om de bus te decoderen maken het tot een multitalent in de mobiele registratie van meetgegevens en de daarbij verkregen meetresultaten worden op het 8 inch (20,32 cm)-kleuren-LCD-touchscreen met een resolutie van 800 x 600 pixels weergegeven. De maximale sampling rate van de oscilloscoop bedraagt 1 GS/s en de verschillende meetpennen, die afstelbaar zijn en meegeleverd worden, maken flexibel en variabel meten mogelijk. Ook worden een externe stroommodule en een USB-kabel meegeleverd, waarmee de gemeten gegevens snel naar de PC kunnen worden overgedragen. De real-time weergave van amplitudes op de PC is net zo realistisch als meerdere triggertypes en interfaces.
Deze compacte, digitale Voltcraft handoscilloscoop is uitgerust met een ingebouwde accu (8000 mAh) en een draagriem en kan zo praktisch en flexibel in verschillende omgevingen worden gebruikt. Als solide spanningsmeter met een gewicht van 1,7 kg beschikt hij over 2 kanalen met een bandbreedte van 70 MHz en een opslagcapaciteit van 40 Mpts. Uitgebreide triggerfuncties en de mogelijkheid om de bus te decoderen maken het tot een multitalent in de mobiele registratie van meetgegevens en de daarbij verkregen meetresultaten worden op het 8 inch (20,32 cm)-kleuren-LCD-touchscreen met een resolutie van 800 x 600 pixels weergegeven. De maximale sampling rate van de oscilloscoop bedraagt 1 GS/s en de verschillende meetpennen, die afstelbaar zijn en meegeleverd worden, maken flexibel en variabel meten mogelijk. Ook worden een externe stroommodule en een USB-kabel meegeleverd, waarmee de gemeten gegevens snel naar de PC kunnen worden overgedragen. De real-time weergave van amplitudes op de PC is net zo realistisch als meerdere triggertypes en interfaces.
Uitvoering
- Bandbreedte: 70 MHz
- Maximale sampling rate: 1 GS/s
- Verticale resolutie: 8 bits
- Multimeterfunctie
- Vernieuwingsfrequentie van de golfvorm: 45.000 wfms/s
- Horizontale schaal: 2ns/Div - 1000 s/Div, in stappen van 1-2-5
- Stijgtijd: <= 5ns
- Aantal kanalen: 2
- Weergave: 8 inch kleuren-LCD-touchscreen, 800x600 pixels
- Ingangsimpedantie: 1MΩ± 2%, parallel met 15 pF ± 5 pF.

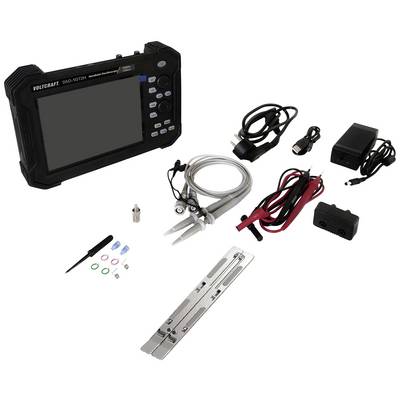

Omvang van de levering
- Digitale oscilloscoop
- Voedingskabel
- Netvoeding
- USB-kabel
- 2x meetpen
- Schroevendraaier voor het kalibreren van de meetpennen
- BNC-SAM
- Meetkabels (zwart en rood)
- Externe stroommodule

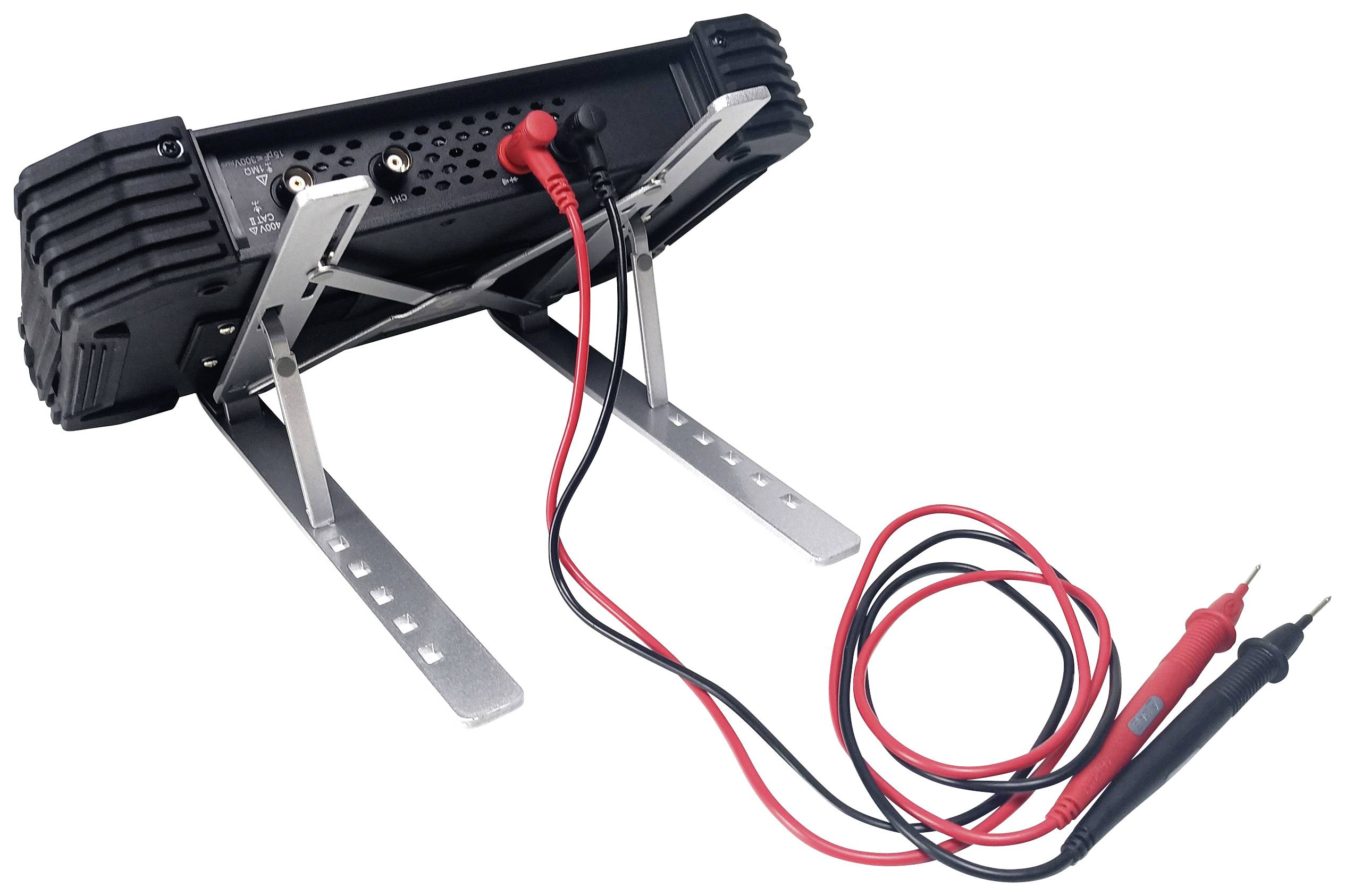

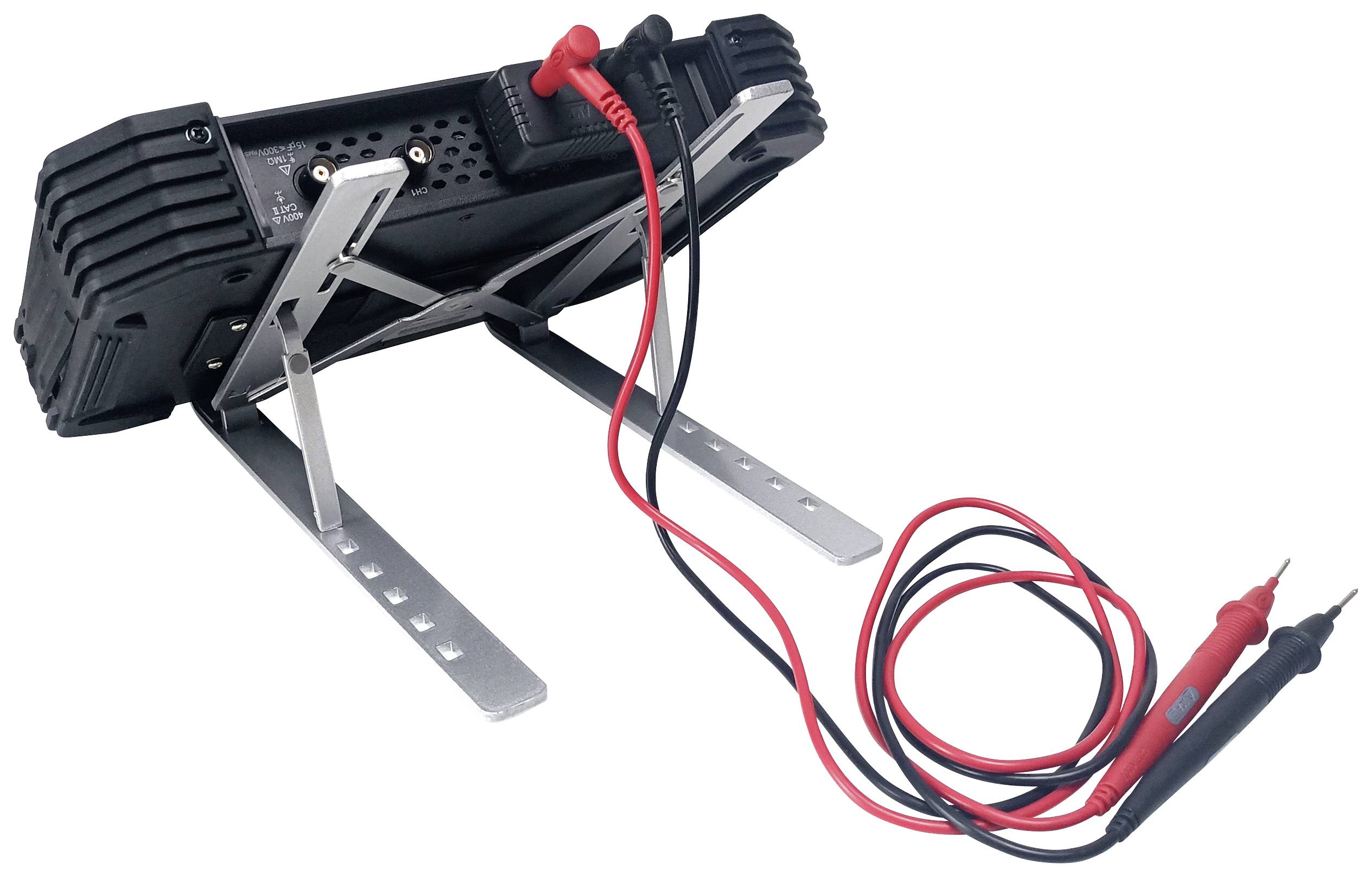

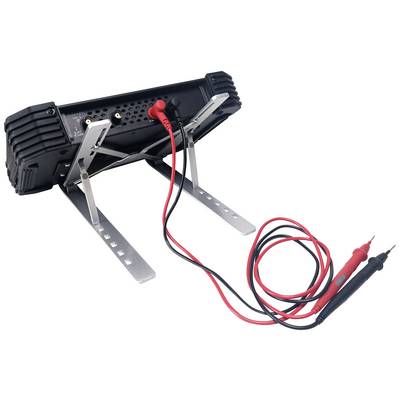

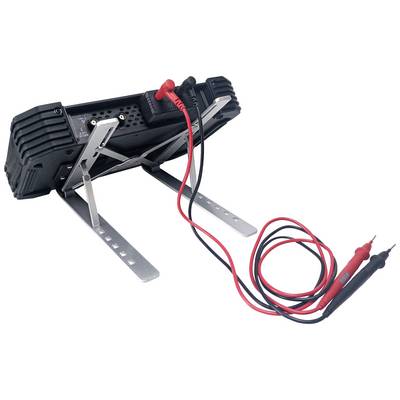

- Apparaatstandaard met houder
- Software + Engelstalig handboek op CD-ROM
- Beknopte gebruiksaanwijzing
- Instructieblad met veiligheidsaanwijzingen.
