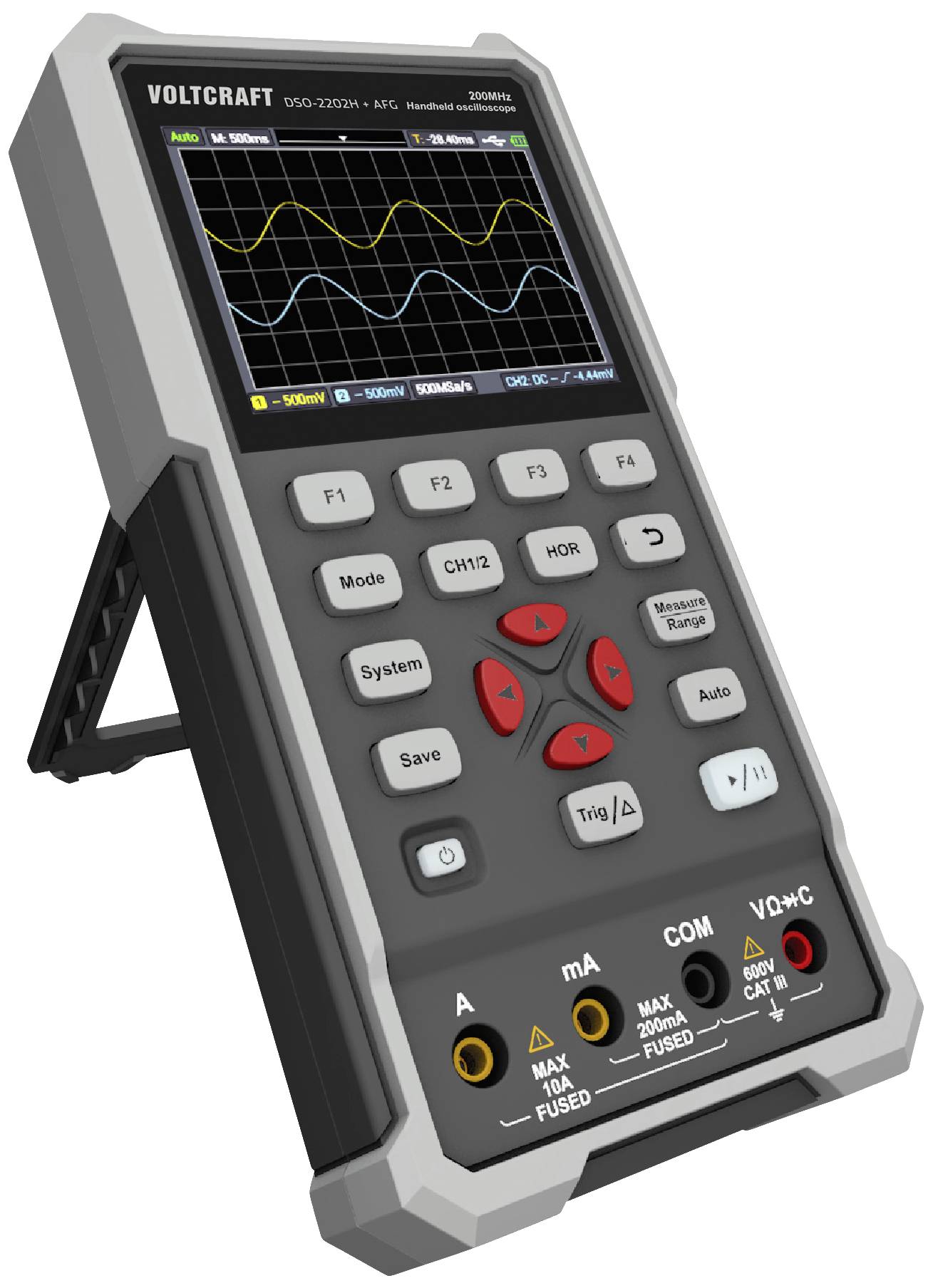

Draagbare handheld-oscilloscoop Voltcraft DSO-2202H; toont signaalverloop op display; knoppen voor spanningsinstellingen en meetbereiken.

Achterkant van een VOLTCRAFT-apparaat met technische details en waarschuwingen voor gebruik en veiligheid op het etiket.

Een zwart apparaatpaneel met drie aansluitingen: 'CH1', 'CH2' en 'GEN Out', voorzien van de markering '400V CAT II'.

'Achterkant van een elektronisch apparaat met drie aansluitingen: CH1, CH2 en GEN Out, gemarkeerd met 400V CAT II en 50Ω.'

Een tafel-multimeter met een afneembare deksel die de knoppen 'POWER' en '1kHz' toont; het heeft ook USB- en jackpoortaansluitingen.

De afbeelding toont de achterkant van een draagbaar apparaat met een open batterijvak. Twee groene batterijen zijn zichtbaar.

Een handapparaat met een scherm toont twee bovenop elkaar liggende golfvormen in verschillende kleuren. Het heeft verschillende knoppen en aansluitingen onderaan.

Een draagbaar oscilloscoop meet elektrische signalen. Het display toont een rechthoekige golfvorm. Het apparaat beschikt over verschillende functietoetsen.

1/13

Extra services en acties

Datasheet (PDF)

Leverbaar ma. 3 aug.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Set(s)

Totaal (€ 503,31 / Stuk)

€ 503,31

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DSO-2202H + AFG digitale oscilloscoop 3-in-1

3-in-1 oscilloscoop, multimeter en functiegenerator
8,89 cm (3,5") LCD-kleurenscherm (320 x 240 pixels)
USB type-C-interface

Technische specificaties

Maximaal 10.000 wfms/s

Soortnaam: Handoscilloscoop

Bandbreedte: 200 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: Kleuren-LCD

Resolutie: 8 Bit

Beeldschermgrootte: 8.89 cm

Bijzonderheden: Handapparaat

Tijdbasis: 2 ns/div – 1000 s/div

Aantal analoge ingangen (max.): 2

: ISO

Meetcategorie: CAT II 400 V

Rasterafbuiging: 10 mV/div – 10 V/div

Ingangsimpedantie: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Ingangskoppeling: DC, AC, aarding

Ingangsspanning: 400 V (DC + AC, Peak Peak, 1 MΩ ingangsimpedantie

Voedingsspanning: USB-C (extern), 2 x 18650 (intern)

Afm.: (l x b x h) 198 x 38 x 96 mm

Gewicht: 0.6 kg

Breedte: 38 mm

Hoogte: 96 mm

: 198 mm

Interfaces: USB-device

Geheugendiepte/kanaal: 8 kpts

Type: DSO-2202H + AFG

Documenten en downloads

Datablad

Datablad 3049518 VOLTCRAFT DSO-2202H + AFG Handoscilloscoop Kalibratie (ISO) 200 MHz 2-kanaals 1 GSa/s 8 kpts 8 Bit Handapparaat 1 stuk(s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3049518 VOLTCRAFT DSO-2202H + AFG Handoscilloscoop Kalibratie (ISO) 200 MHz 2-kanaals 1 GSa/s 8 kpts 8 Bit Handapparaat 1 stuk(s

Garantievoorwaarden

Garantievoorwaarden 3049518 VOLTCRAFT DSO-2202H + AFG Handoscilloscoop Kalibratie (ISO) 200 MHz 2-kanaals 1 GSa/s 8 kpts 8 Bit Handapparaat 1 stuk(s

Omschrijving

De VOLTCRAFT DSO-2202H + AFG digitale oscilloscoop 3-in-1 maakt indruk met een bandbreedte van 200 MHz, 2 kanalen en een 8,89 cm LCD-kleurendisplay. De maximale sampling rate bedraagt 1 GS/s, de opnamecapaciteit 8 K. De VOLTCRAFT digitale oscilloscoop werkt met 8 bit verticale resolutie. De USB-poort wordt ook gebruikt voor gegevensoverdracht.
