VOLTCRAFT DSA-3100 Handoscilloscoop 100 MHz 2-kanaals 500 MSa/s 8 kpts 8 Bit Handapparaat, Multimeterfuncties, Spectruma
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
174 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 503,31 / Stuk)
€ 503,31
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Voltcraft DSA-3100 digitale oscilloscoop 3-in-1
- 3-in-1 oscilloscoop, multimeter en spectrumanalyzer
- 8,89 cm (3,5 inch) LCD-kleurenscherm (320 x 240 pixels)
- USB-C-interface
Technische specificaties
- Oscilloscoop:
- 100 MHz bandbreedte, 2 kanalen
- Max. 500 MSa/s samplefrequentie
- Max. 8 K opnamecapaciteit
- 10.000 wfms/s vernieuwingsfrequentie
- USB-C-interface, ondersteunt powerbanks, een PC-softwareverbindings- en een zelfkalibratiefunctie
- Multimeter:
- CATII 1000 V
- 20.000 counts
- Automatische bereikinstelling
- TrueRMS
- Meetfuncties – spanning, stroomsterkte, weerstand, diodetest, in- en uitschakeltest, doorgangstest
- Hold-functie
- Relatieve meetfunctie
- Spectrumanalyzer:
- Frequentiebereik: 9 kHz - 3 GHz
- Frequentieresolutie: 100 Hz
- Max. DC-ingangsspanning: 50 V DC
- + DANL: (ingangsdemping 0 dB, PA uit, 100 kHz resolutiebandbreedte, normalisatie op 1 Hz, 20 tot 30 °C)
- 10 MHz tot 2 GHz -130 dBm (typisch), ＜-120 dBm
- 2 GHz tot 3 GHz -125 dBm (typisch), ＜-115 dBm
- Soortnaam
Handoscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
500 MSa/s
- Resolutie
8 Bit
- Beeldschermgrootte
8.89 cm
- Bijzonderheden
Handapparaat
Multimeterfuncties
Spectrumanalyzer
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
10 mV/div ～ 10 V/div
- Ingangsimpedantie
1 MΩ±2%, parallel zu 16 pF±10 pF
- Ingangskoppeling
AC, aarding
- Ingangsspanning
Max. 400 V (DC + AC, PK - PK)
- Voedingsspanning
DC 5 V DC, 2 A
- Afm.
(l x b x h) 198 x 38 x 96 mm
- Gewicht
0.6 kg
- Breedte
38 mm
- Hoogte
96 mm
198 mm
- Interfaces
1x USB 2.0 Device
- Geheugendiepte/kanaal
8 kpts
- Type
DSA-3100
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3393783 VOLTCRAFT DSA-3100 Handoscilloscoop 100 MHz 2-kanaals 500 MSa/s 8 kpts 8 Bit Handapparaat, Multimeterfuncties, Spectruma
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3393783 VOLTCRAFT DSA-3100 Handoscilloscoop 100 MHz 2-kanaals 500 MSa/s 8 kpts 8 Bit Handapparaat, Multimeterfuncties, Spectruma
Garantievoorwaarden
Garantievoorwaarden 3393783 VOLTCRAFT DSA-3100 Handoscilloscoop 100 MHz 2-kanaals 500 MSa/s 8 kpts 8 Bit Handapparaat, Multimeterfuncties, Spectruma
Software
Software 3393783 VOLTCRAFT DSA-3100 Handoscilloscoop 100 MHz 2-kanaals 500 MSa/s 8 kpts 8 Bit Handapparaat, Multimeterfuncties, Spectruma
Omschrijving

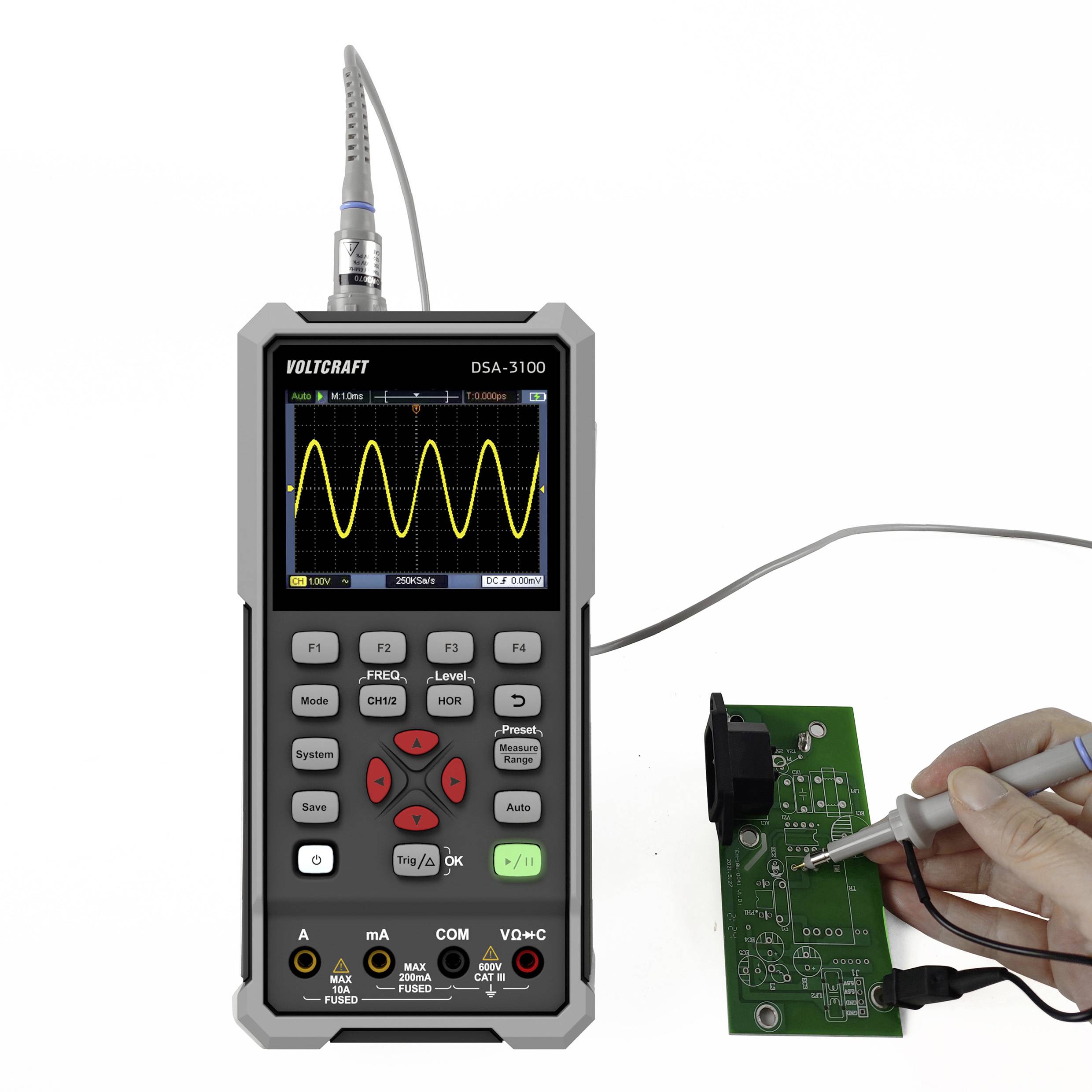

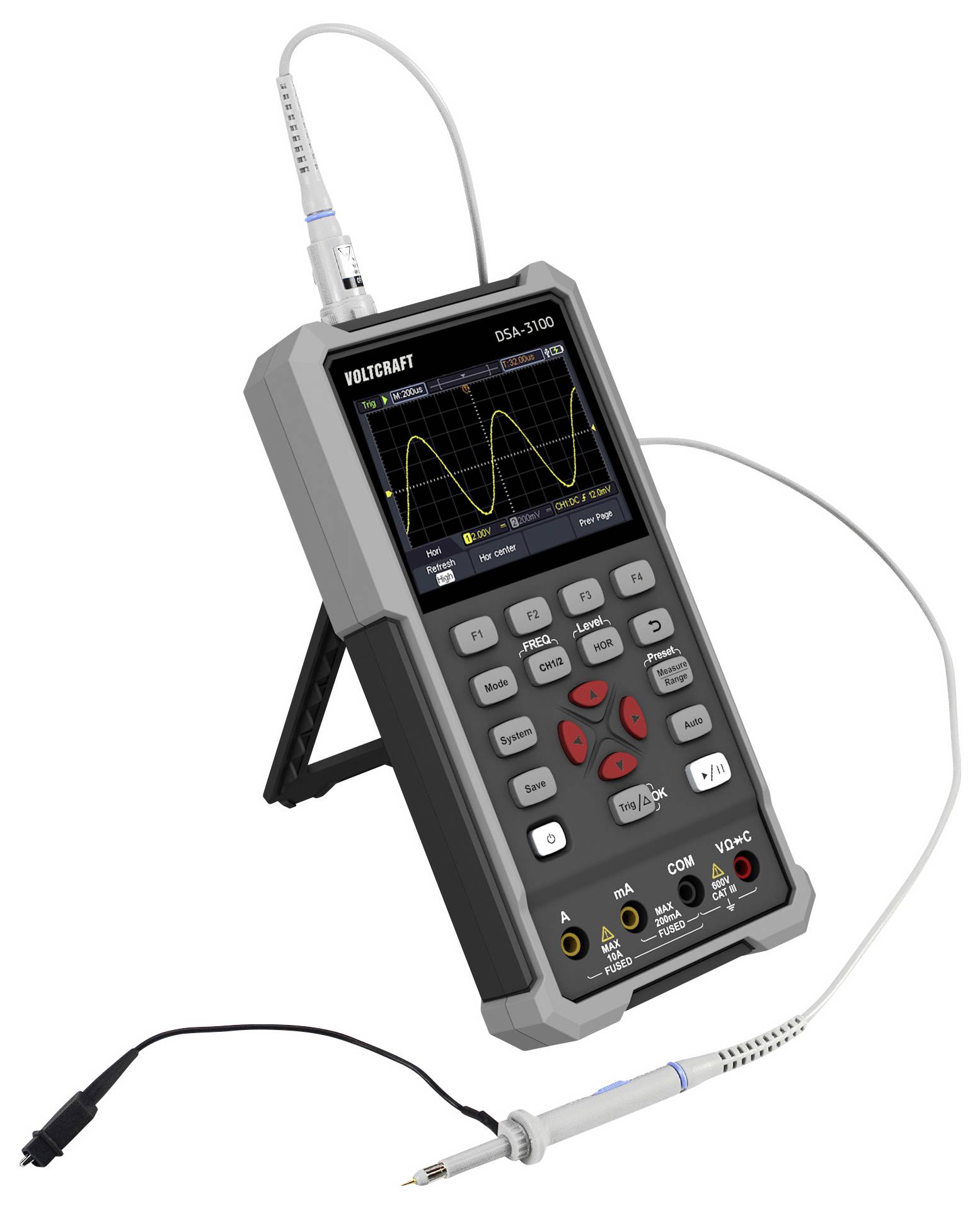

Digitale oscilloscoop met drievoudige functie
De Voltcraft DSA-3100 digitale oscilloscoop is gemaakt voor mobiel gebruik: hij is handzaam en robuust en voorzien van een goede randbescherming, waardoor hij de ideale partner is om aan de meest uiteenlopende eisen te voldoen. De slipvaste toetsen vergemakkelijken de bediening, en het heldere LCD-kleurendisplay van 8,89 cm (3,5 inch) vergemakkelijkt de analyse ter plaatse.

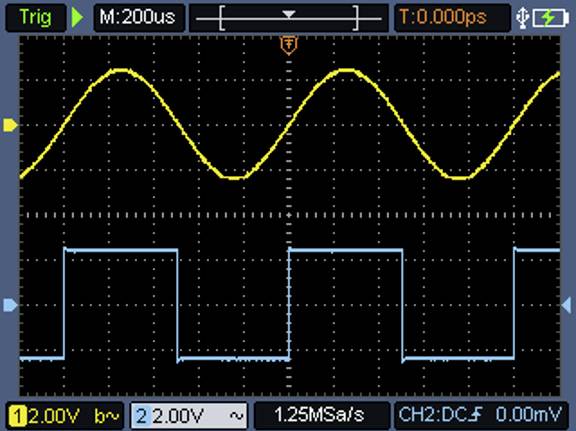

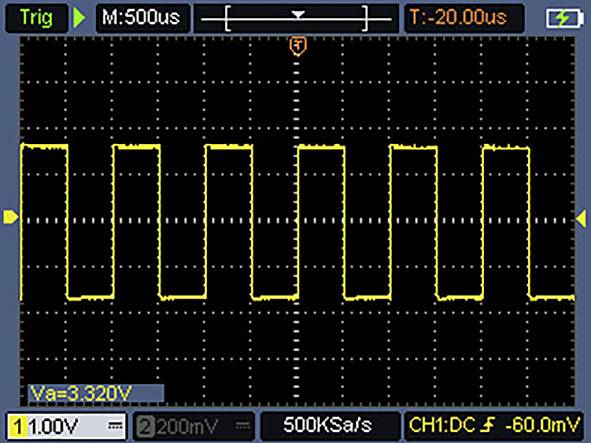

Functie 1: oscilloscoop
De DSA-3100 beschikt over twee kanalen met een bandbreedte van 100 MHz, een maximale samplefrequentie van 500 MS/s en een opnamecapaciteit van 8K. De vernieuwingsfrequentie bedraagt 10.000 wfms/s. De geïntegreerde USB-C-interface ondersteunt powerbanks, een PC-softwareverbindings- en een zelfkalibratiefunctie.

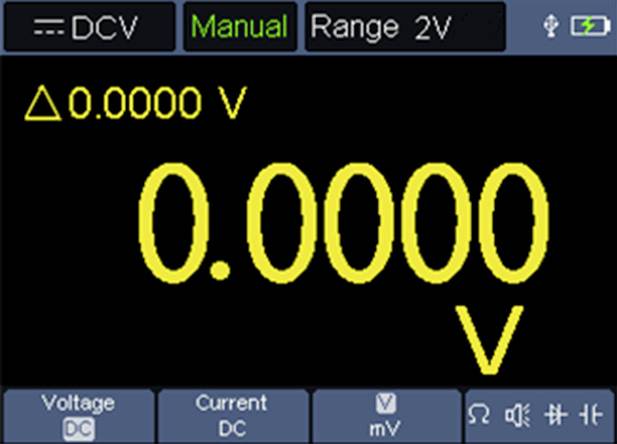

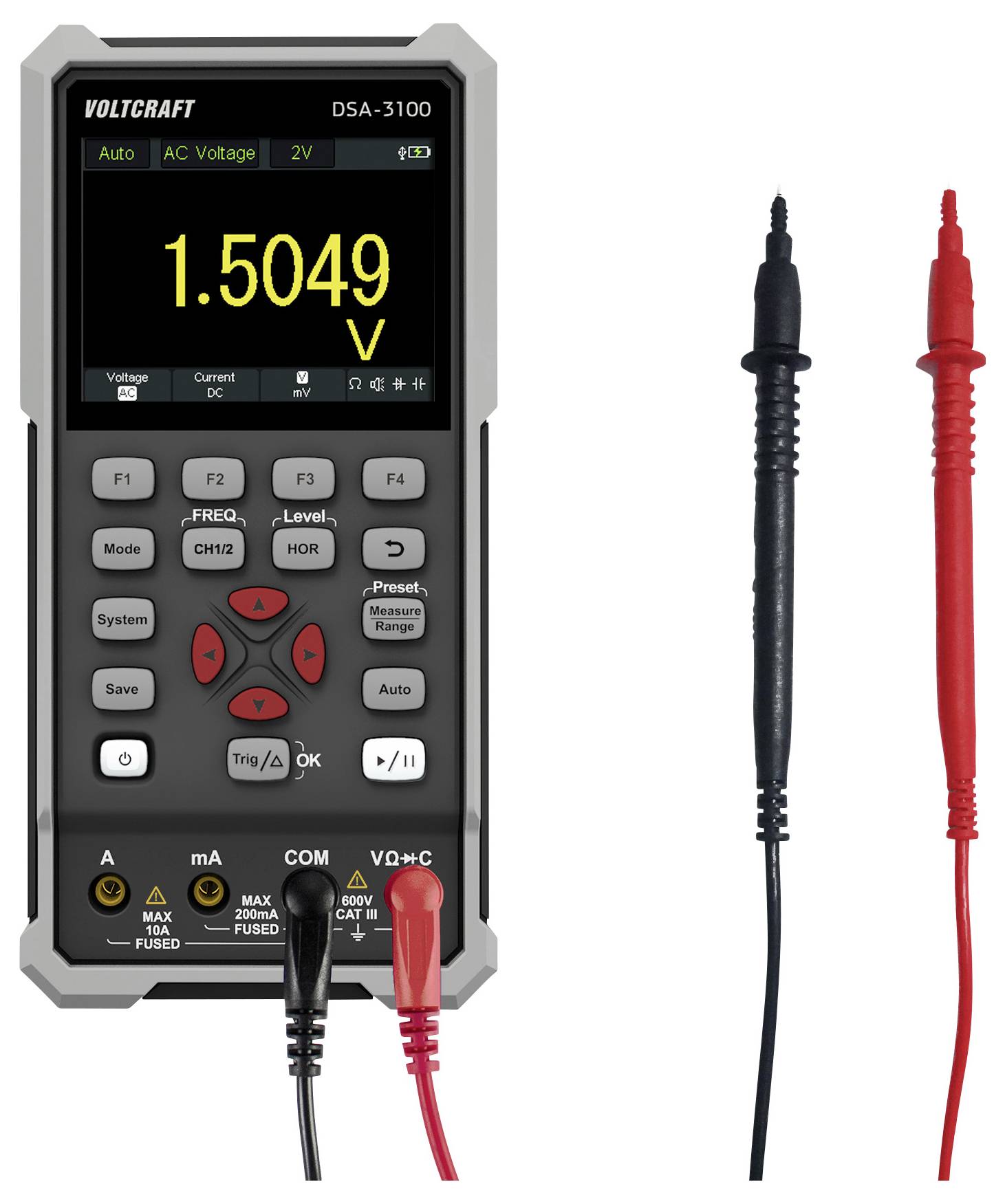

Functie 2: multimeter
De multimeter is in de meetcategorie CATII 1000 V te gebruiken voor doorgangstesten, spannings-, stroomsterkte-, weerstands-, diodefunctiemetingen en inschakel- en uitschakeltesten. Ook relatieve metingen zijn mogelijk. De Hold- en Auto-functies vergemakkelijken de werkprocessen en TrueRMS zorgt voor betrouwbare meetwaarden. Het display beschikt over 20.000 counts.

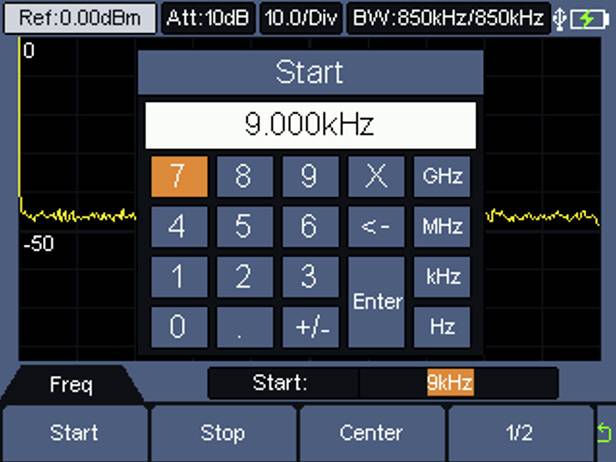

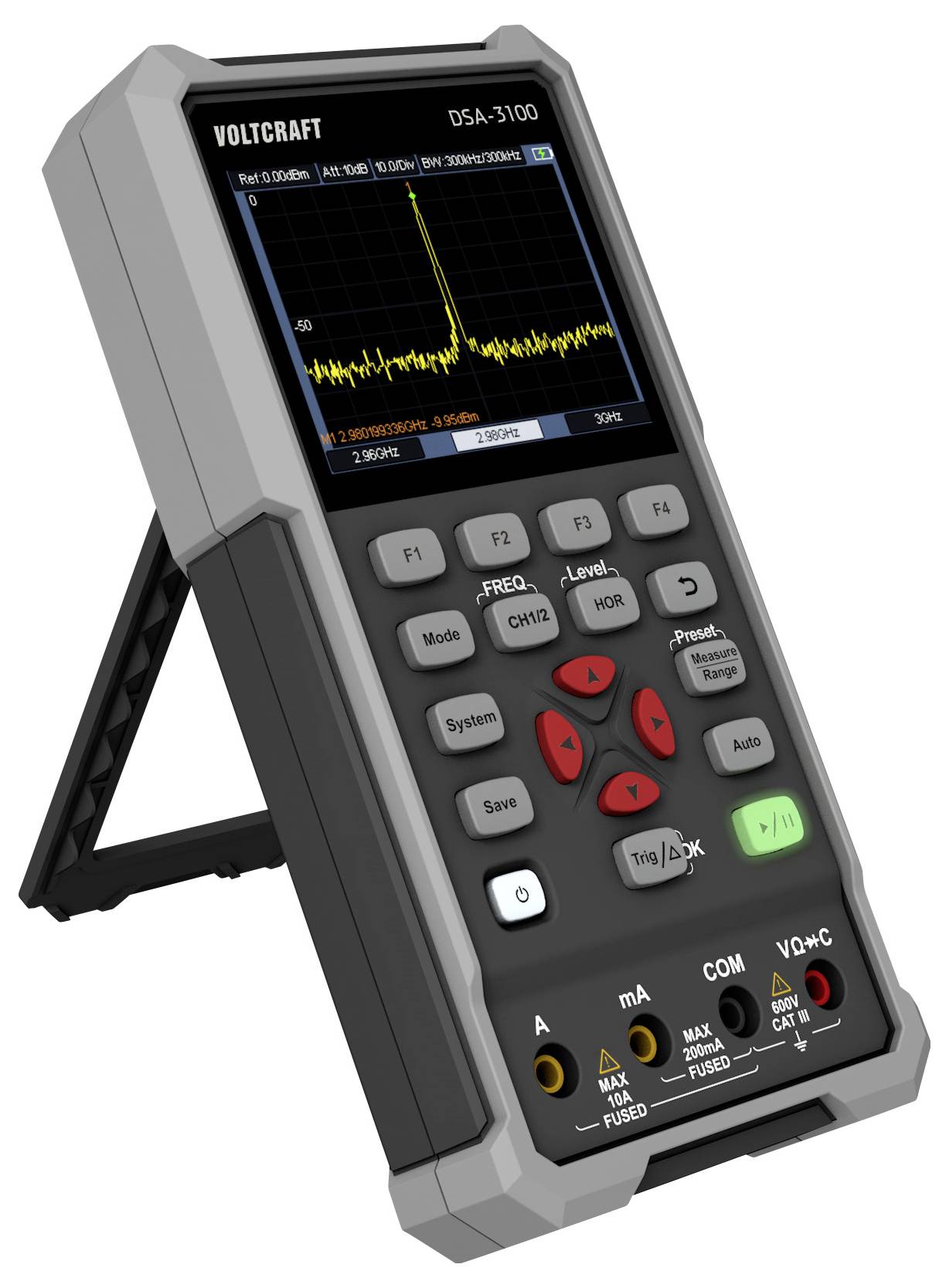

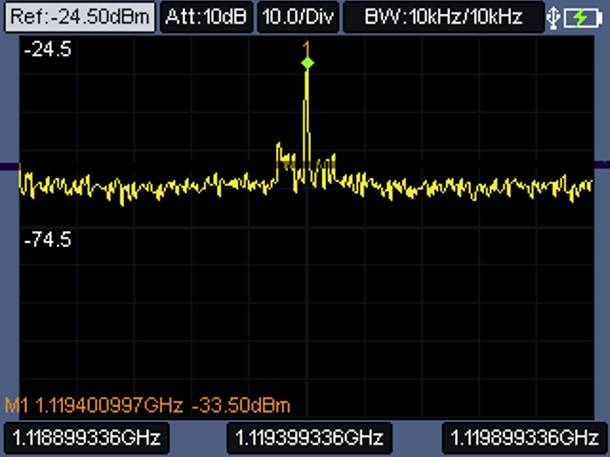

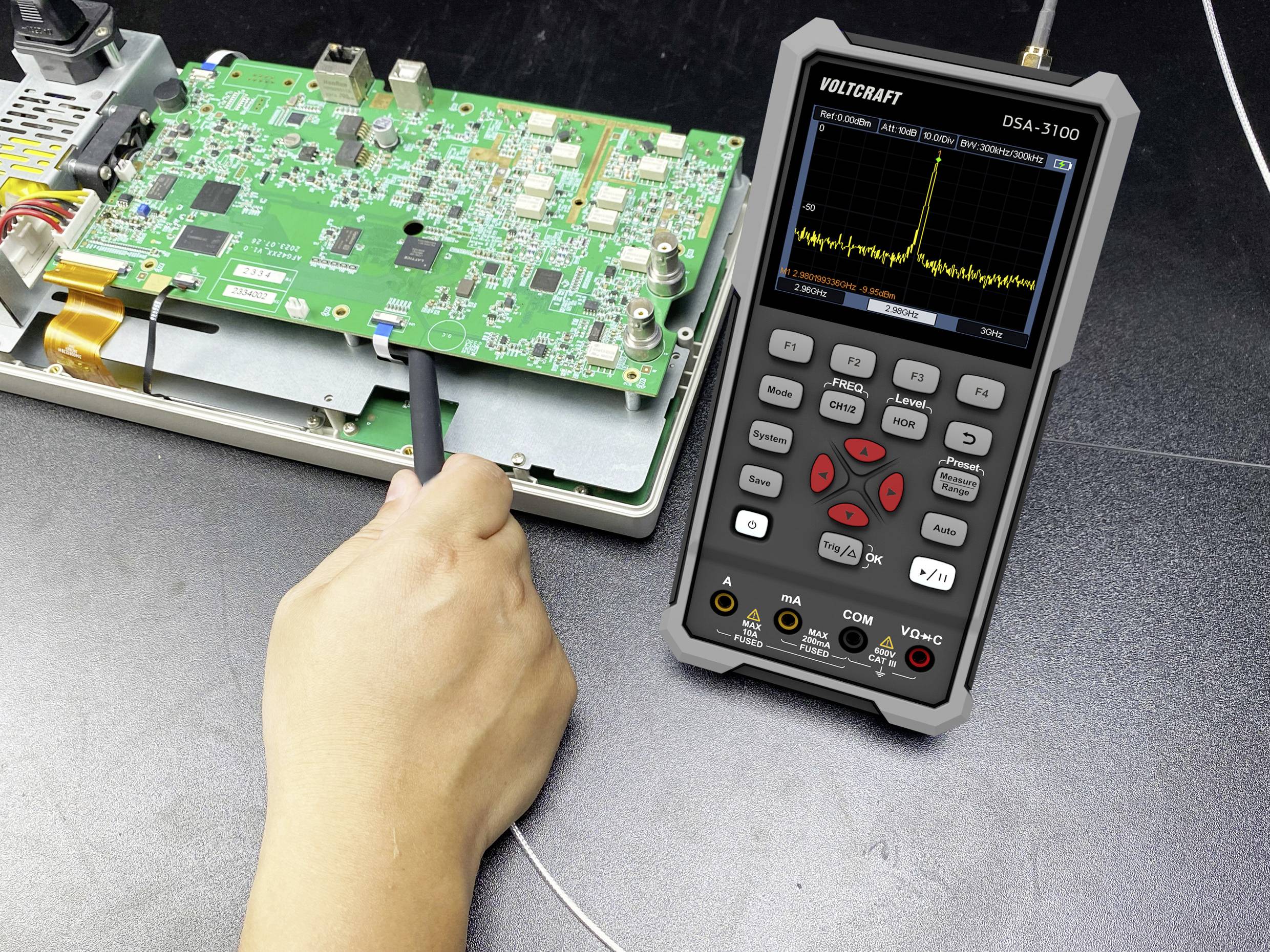

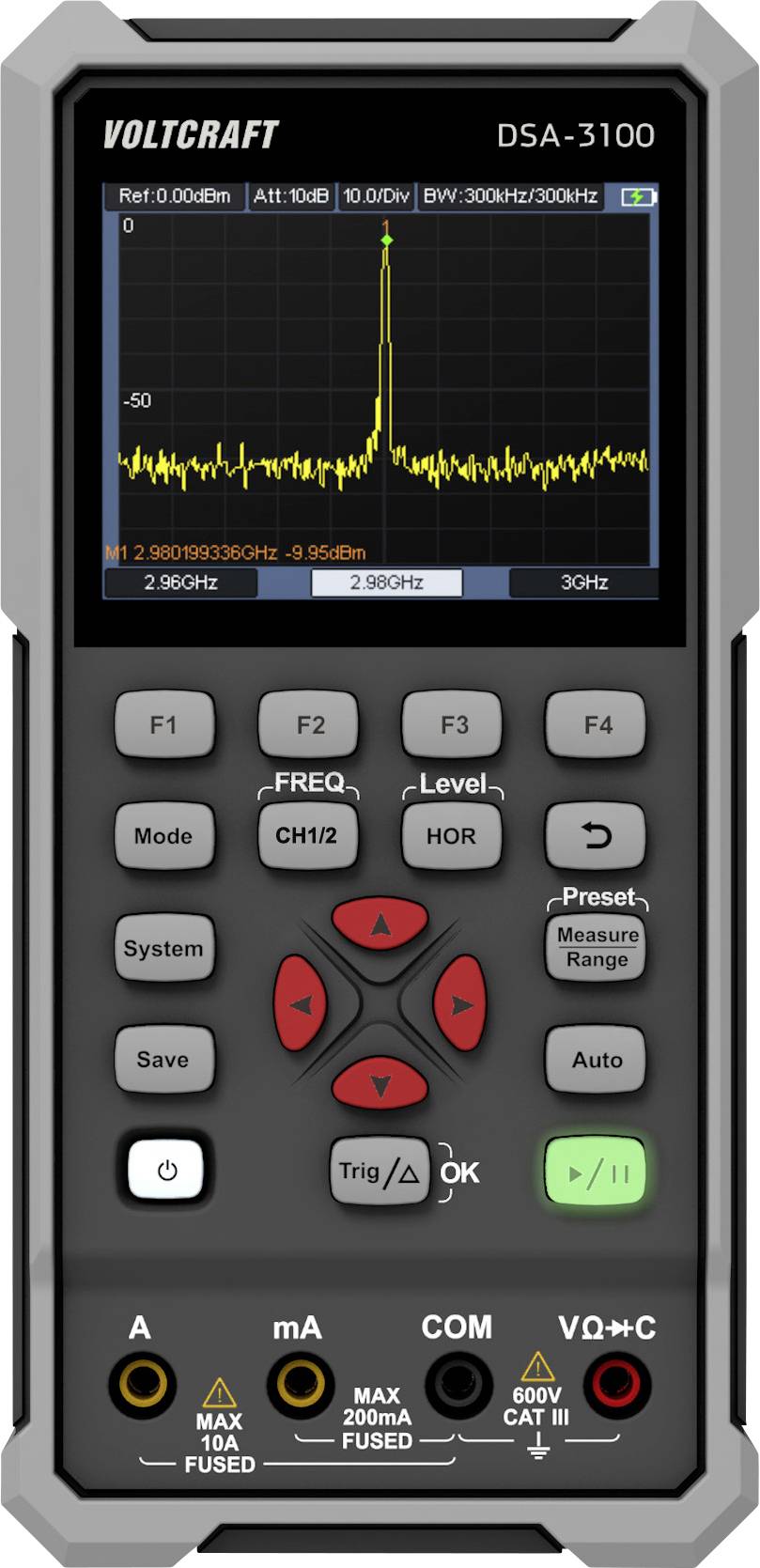

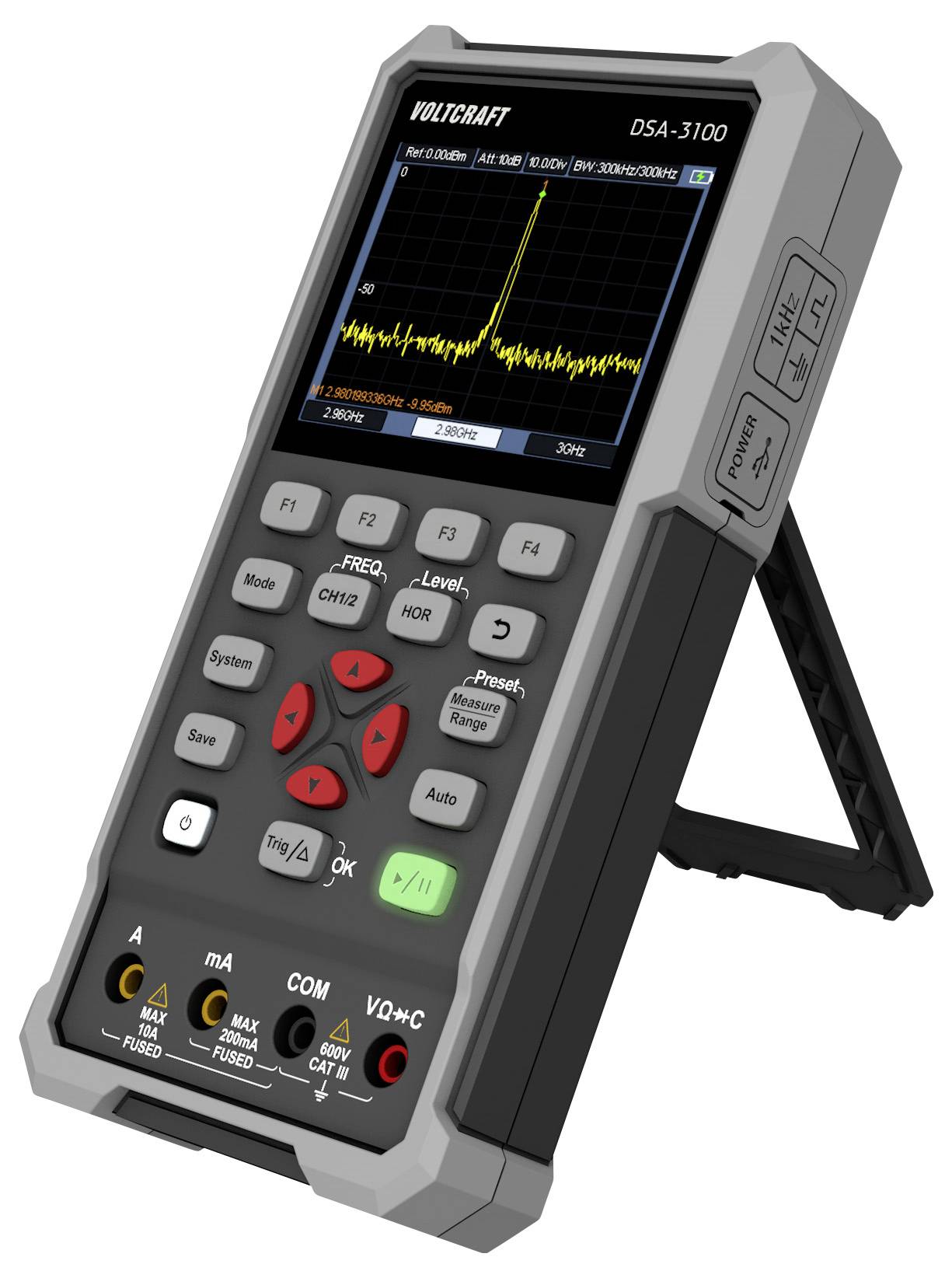

Functie 3: spectrumanalyzer
De spectrumanalyzer van Voltcraft DSA-3100 werkt in het frequentiebereik 9 tot 3 GHz met een frequentieresolutie van 100 Hz. De maximale DC-ingangsspanning bedraagt 50 V DC. Het gemiddelde ruisniveau, dat de gevoeligheid van een spectrumanalyzer aangeeft, wordt als Displayed Average Noise Level (DANL) weergegeven – bij Voltcraft DSA-3100 met 10 MHz tot 2 GHz -130 dBm (typisch), ＜-120 dBm en 2 GHz tot 3 GHz -125 dBm (typisch), ＜-115 dBm.
Veel accessoires
Het leveringspakket bevat naast de digitale oscilloscoop een USB-kabel, twee testpennen, de afstelling voor de meetpennen, een paar multimeter-testkabels (in de kleuren rood en zwart), een cd met software en een gebruiksaanwijzing en een handige draagtas. Bovendien worden een beknopte gebruiksaanwijzing en een veiligheidsinformatieblad meegeleverd.
De Voltcraft DSA-3100 digitale oscilloscoop is gemaakt voor mobiel gebruik: hij is handzaam en robuust en voorzien van een goede randbescherming, waardoor hij de ideale partner is om aan de meest uiteenlopende eisen te voldoen. De slipvaste toetsen vergemakkelijken de bediening, en het heldere LCD-kleurendisplay van 8,89 cm (3,5 inch) vergemakkelijkt de analyse ter plaatse.
Functie 1: oscilloscoop
De DSA-3100 beschikt over twee kanalen met een bandbreedte van 100 MHz, een maximale samplefrequentie van 500 MS/s en een opnamecapaciteit van 8K. De vernieuwingsfrequentie bedraagt 10.000 wfms/s. De geïntegreerde USB-C-interface ondersteunt powerbanks, een PC-softwareverbindings- en een zelfkalibratiefunctie.
Functie 2: multimeter
De multimeter is in de meetcategorie CATII 1000 V te gebruiken voor doorgangstesten, spannings-, stroomsterkte-, weerstands-, diodefunctiemetingen en inschakel- en uitschakeltesten. Ook relatieve metingen zijn mogelijk. De Hold- en Auto-functies vergemakkelijken de werkprocessen en TrueRMS zorgt voor betrouwbare meetwaarden. Het display beschikt over 20.000 counts.
Functie 3: spectrumanalyzer
De spectrumanalyzer van Voltcraft DSA-3100 werkt in het frequentiebereik 9 tot 3 GHz met een frequentieresolutie van 100 Hz. De maximale DC-ingangsspanning bedraagt 50 V DC. Het gemiddelde ruisniveau, dat de gevoeligheid van een spectrumanalyzer aangeeft, wordt als Displayed Average Noise Level (DANL) weergegeven – bij Voltcraft DSA-3100 met 10 MHz tot 2 GHz -130 dBm (typisch), ＜-120 dBm en 2 GHz tot 3 GHz -125 dBm (typisch), ＜-115 dBm.
Veel accessoires
Het leveringspakket bevat naast de digitale oscilloscoop een USB-kabel, twee testpennen, de afstelling voor de meetpennen, een paar multimeter-testkabels (in de kleuren rood en zwart), een cd met software en een gebruiksaanwijzing en een handige draagtas. Bovendien worden een beknopte gebruiksaanwijzing en een veiligheidsinformatieblad meegeleverd.
Uitvoering
- Oscilloscoop:
- 100 MHz bandbreedte, 2 kanalen
- Maximaal 500 MSa/s samplefrequentie
- Max. 8 K opnamecapaciteit
- 10.000 wfms/s vernieuwingsfrequentie
- USB-C-interface, ondersteunt powerbanks, een PC-softwareverbindings- en een zelfkalibratiefunctie
- Multimeter:
- CATII 1000 V
- 20.000 counts
- Automatische bereikinstelling
- TrueRMS
- Meetfuncties – spanning, stroomsterkte, weerstand, diodetest, in- en uitschakeltest, doorgangstest
- Hold-functie
- Relatieve meetfunctie
- Spectrumanalyzer:
- Frequentiebereik: 9 kHz - 3 GHz
- Frequentieresolutie: 100 Hz
- Max. DC-ingangsspanning: 50 V DC
- + DANL: (ingangsdemping 0 dB, PA uit, 100 kHz resolutiebandbreedte, normalisatie op 1 Hz, 20 tot 30 °C)
- 10 MHz tot 2 GHz -130 dBm (typisch), ＜-120 dBm
- 2 GHz tot 3 GHz -125 dBm (typisch), ＜-115 dBm

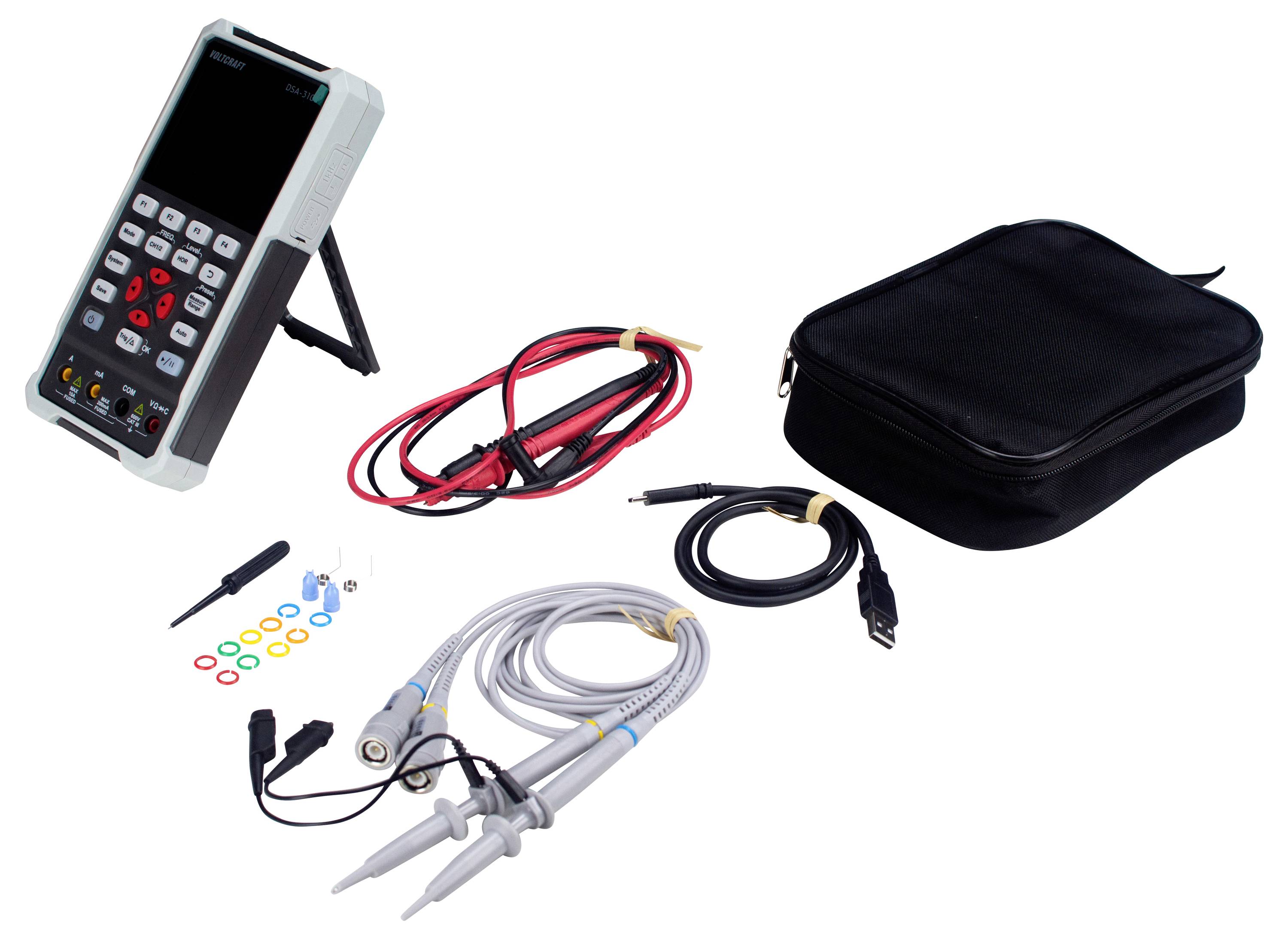

Omvang van de levering
- Apparaat
- USB-kabel
- 2x testsonde
- Afstelling voor de meetpennen
- 1x testkabelpaar multimeter (rood en zwart)
- CD-ROM (software + gebruiksaanwijzing)
- Draagtas
- Gedrukte, beknopte gebruiksaanwijzing
- Meertalig veiligheidsinformatieblad
