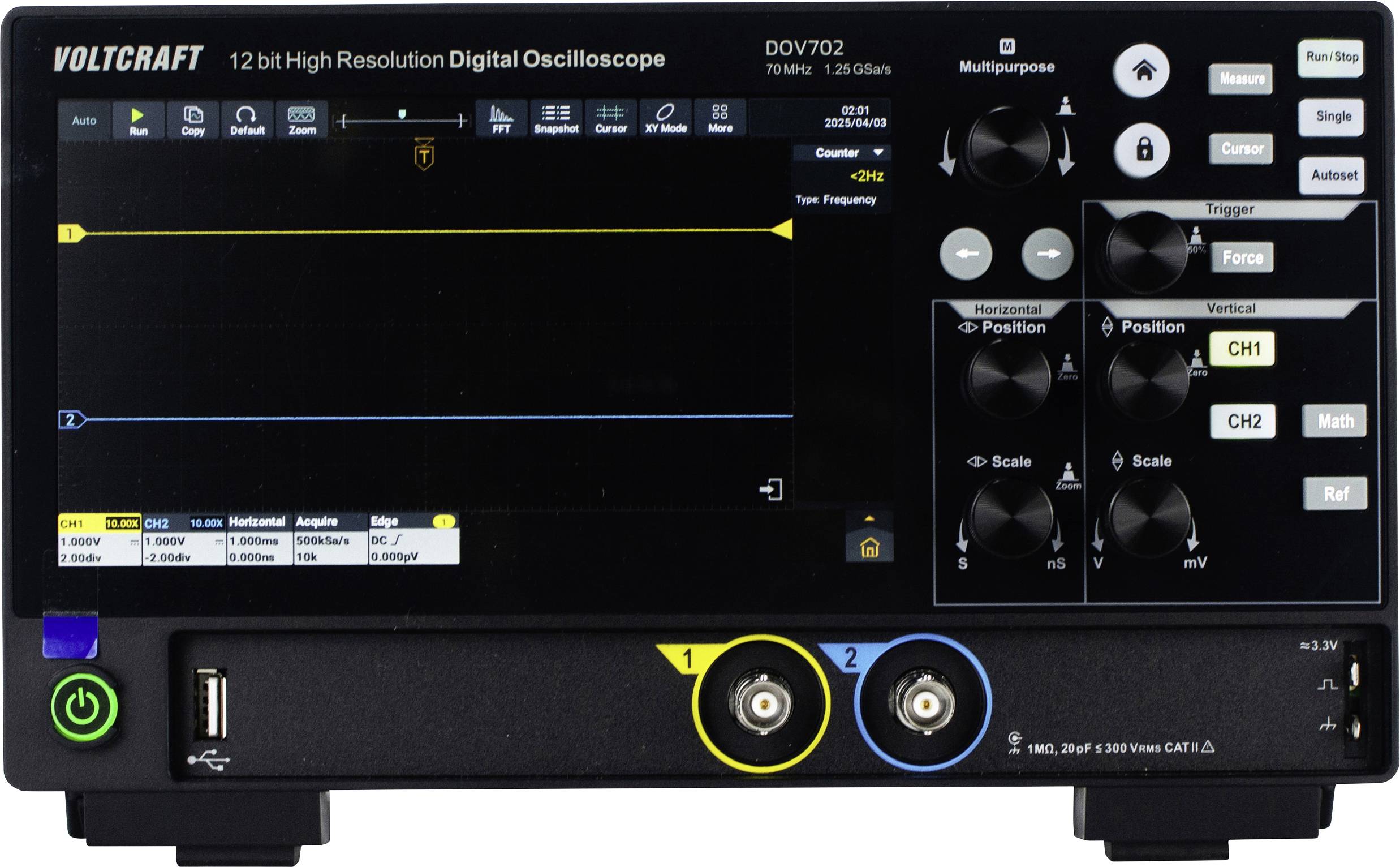

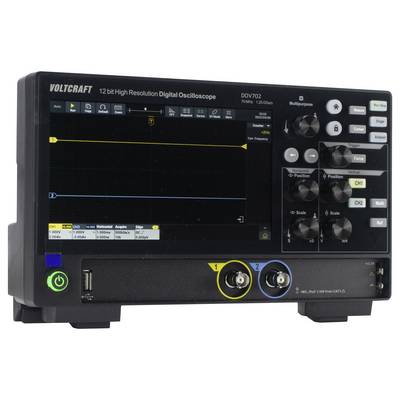

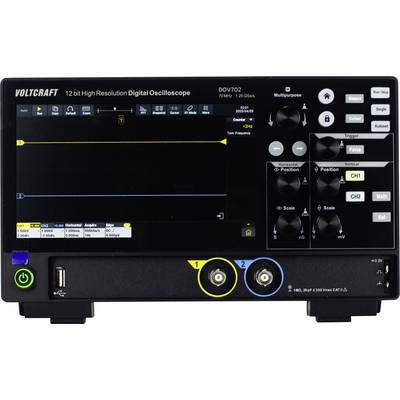

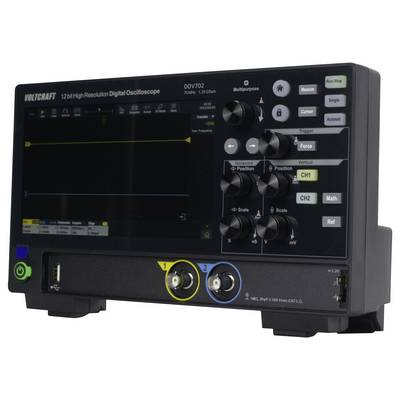

VOLTCRAFT DOV702 Digitale oscilloscoop 70 MHz 2-kanaals 1.25 GSa/s 50 Mpts 12 Bit Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
33 Stuk(s) (Zolang de voorraad strekt)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 123,96 / Stuk)
€ 123,96
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
VOLTCRAFT Digitale oscilloscoop DOV702 70 MHz 2-kanaals 12 Bit
- 70 MHz Bandbreedte
- Aantal analoge ingangen (max.) 2
- 17,78 cm (7 inch) aanraakgevoelig scherm, ondersteunt bediening via gebaren
- Real-time registratie van 50.000 wfms/s, segmentregistratie 700.000 wfms/s
- ADC met hoge 12-bits resolutie
- Samplerate: één kanaal (1,25 GSa/s), alle kanalen (625 MSa/s)
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
70 MHz
- Samplingrate/kanaal
1.25 GSa/s
- Scherm
LCD-touchscreen, 1024 x 600 pixels
- Resolutie
12 Bit
- Beeldschermgrootte
17.78 cm
- Bijzonderheden
Digitaal geheugen (DSO)
- Tijdbasis
1 ns/div - 1000s/div, step by 1-2-5
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
±2 V (500 μV/div-200 mV/div)
±80 V (500 mV/div-10 V/div)
- Ingangsimpedantie
1 MΩ ± 2%
- Ingangskoppeling
DC, AC, aarding
- Ingangsspanning
300 V
- Voedingsspanning
12 V 4 A USB-C
- Afm.
(l x b x h) 160 x 260 x 78 mm
- Gewicht
1.5 kg
- Breedte
260 mm
- Hoogte
78 mm
160 mm

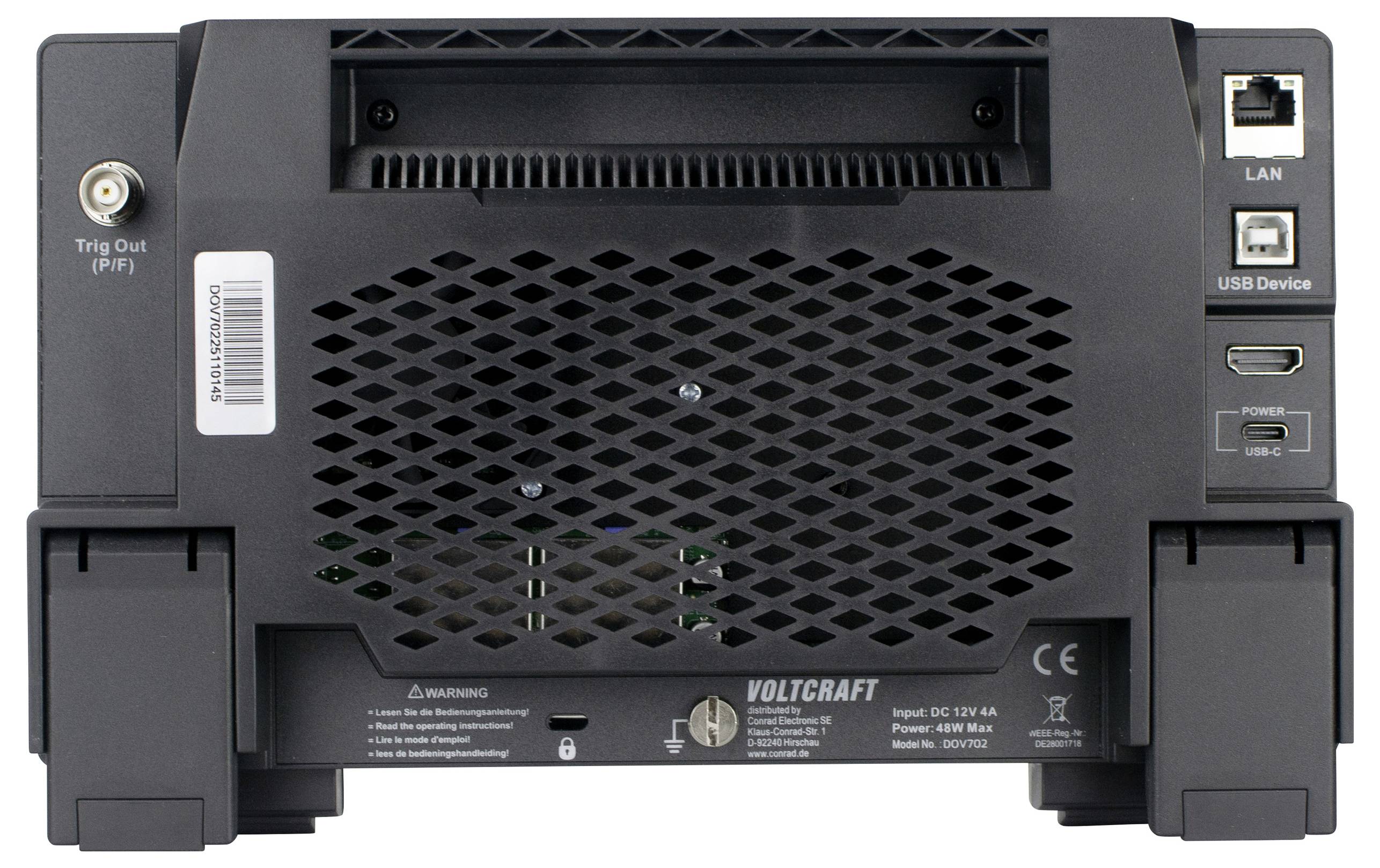

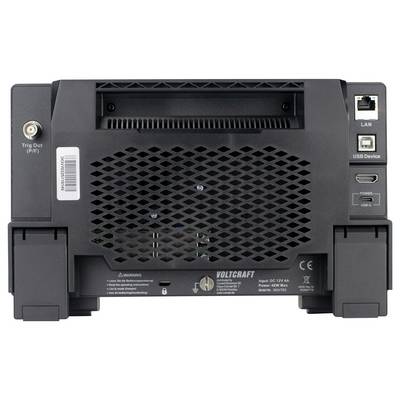

- Interfaces
USB-C
USB-device
USB-host
HDMI
LAN
- Geheugendiepte/kanaal
50 Mpts
- Type
DOV702
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3350781 VOLTCRAFT DOV702 Digitale oscilloscoop 70 MHz 2-kanaals 1.25 GSa/s 50 Mpts 12 Bit Digitaal geheugen (DSO) 1 stuk(s)
Garantievoorwaarden
Garantievoorwaarden 3350781 VOLTCRAFT DOV702 Digitale oscilloscoop 70 MHz 2-kanaals 1.25 GSa/s 50 Mpts 12 Bit Digitaal geheugen (DSO) 1 stuk(s)
Software
Software 3350781 VOLTCRAFT DOV702 Digitale oscilloscoop 70 MHz 2-kanaals 1.25 GSa/s 50 Mpts 12 Bit Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
Hoogwaardig, innovatief en compact
De DOV-oscilloscoop-serie van Voltcraft valt op door een hele reeks technische highlights en het hoogste bedieningscomfort: een analoge digitale omvormer met 12-bits resolutie behoort tot de basisuitrusting, net als USB-, LAN- en HDMI-interfaces. Centraal staat het 7-inch touchdisplay, met een resolutie van 1024 x 600 pixels. Het reageert niet alleen op aanrakingen, maar ook op gebaren en maakt daardoor omslachtige menubediening grotendeels overbodig.
Uitstekende technische gegevens
Alle digitale DOV-oscilloscopen van Voltcraft werken met een maximale sampling rate van 1,25 GSa/s. De real-time registratie bedraagt 50.000 wfms/s en de segmentregistratie is 700.000 wfms/s, waardoor ook onregelmatige signalen snel en exact kunnen worden geregistreerd. De horizontale sampling rate loopt van 1 ns/div tot 1000 s/div (1-2-5 stappen).
Uitgebreide triggerfuncties
Een van de sterke punten van de DOV-serie Voltcraft is een uitgebreide triggerfunctionaliteit. Ook moeilijk te triggeren signalen kunnen dankzij de triggertypes flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger worden opgevangen.
Specificaties van de Voltcraft DOV702
De DOV702 beschikt over 70 MHz bandbreedte en twee analoge ingangen. De lengte van de signaalregistratie bedraagt 50 m en voor overzichtelijke weergave en analyse is de real-time signaalgolfweergave op de PC mogelijk. Als triggerbronnen zijn de beide ingangen CH1 en CH2 beschikbaar en kan tussen de registratiemodi sample, piek, hoge resolutie, gemiddelde waarde en segmentering worden gekozen. De verticale gevoeligheid is instelbaar van 500 μV/div tot 10 V/div.
Wordt geleverd inclusief accessoires
De Voltcraft DOV702 wordt geleverd met een USB-C-netvoeding, USB-kabel, twee testpennen en een monsterkalibratieset. Verder behoren software met Engelstalige gebruiksaanwijznig op CD-ROM, een beknopte gebruiksaanwijzing en het veiligheidsinformatieblad bij het pakket.
De DOV-oscilloscoop-serie van Voltcraft valt op door een hele reeks technische highlights en het hoogste bedieningscomfort: een analoge digitale omvormer met 12-bits resolutie behoort tot de basisuitrusting, net als USB-, LAN- en HDMI-interfaces. Centraal staat het 7-inch touchdisplay, met een resolutie van 1024 x 600 pixels. Het reageert niet alleen op aanrakingen, maar ook op gebaren en maakt daardoor omslachtige menubediening grotendeels overbodig.
Uitstekende technische gegevens
Alle digitale DOV-oscilloscopen van Voltcraft werken met een maximale sampling rate van 1,25 GSa/s. De real-time registratie bedraagt 50.000 wfms/s en de segmentregistratie is 700.000 wfms/s, waardoor ook onregelmatige signalen snel en exact kunnen worden geregistreerd. De horizontale sampling rate loopt van 1 ns/div tot 1000 s/div (1-2-5 stappen).
Uitgebreide triggerfuncties
Een van de sterke punten van de DOV-serie Voltcraft is een uitgebreide triggerfunctionaliteit. Ook moeilijk te triggeren signalen kunnen dankzij de triggertypes flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger worden opgevangen.
Specificaties van de Voltcraft DOV702
De DOV702 beschikt over 70 MHz bandbreedte en twee analoge ingangen. De lengte van de signaalregistratie bedraagt 50 m en voor overzichtelijke weergave en analyse is de real-time signaalgolfweergave op de PC mogelijk. Als triggerbronnen zijn de beide ingangen CH1 en CH2 beschikbaar en kan tussen de registratiemodi sample, piek, hoge resolutie, gemiddelde waarde en segmentering worden gekozen. De verticale gevoeligheid is instelbaar van 500 μV/div tot 10 V/div.
Wordt geleverd inclusief accessoires
De Voltcraft DOV702 wordt geleverd met een USB-C-netvoeding, USB-kabel, twee testpennen en een monsterkalibratieset. Verder behoren software met Engelstalige gebruiksaanwijznig op CD-ROM, een beknopte gebruiksaanwijzing en het veiligheidsinformatieblad bij het pakket.
Uitvoering
- Registratietijd 50 m
- Real-time signaalgolfweergave op de PC

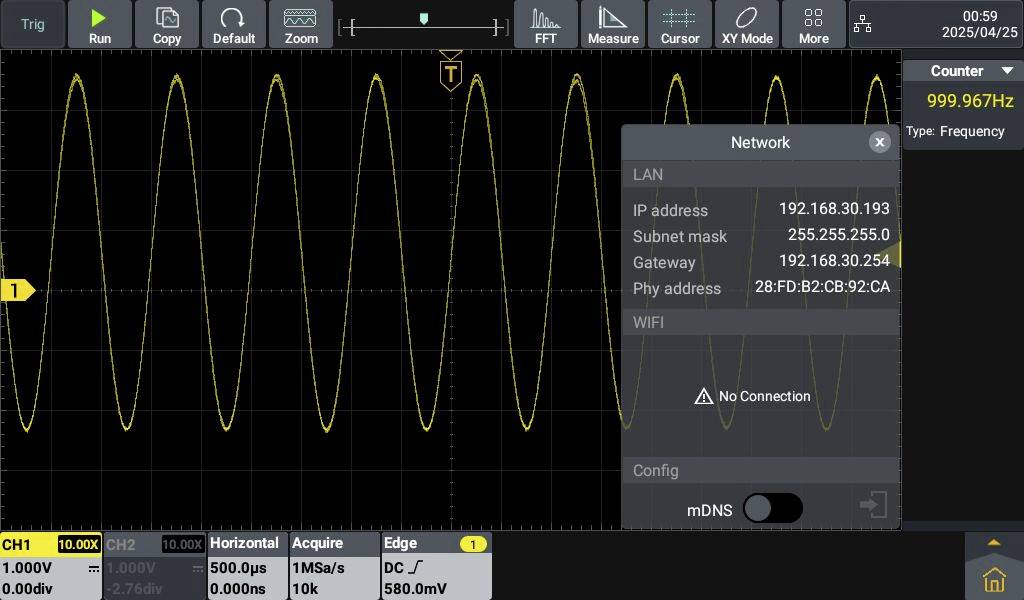

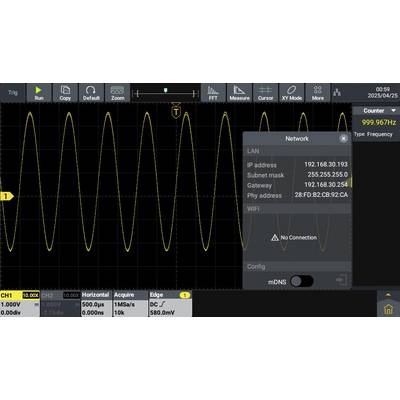

- Interfaces: USB, LAN, HDMI
- Displayresolutie: 1024 x 600 pixels
- Horizontale sampling rate: 1 ns/div-1000 s/div, 1-2-5 stappen
- Detectiefuncties: sample, piek, hoge resolutie, gemiddelde waarde, segmentering
- Triggerbronnen: CH1, CH2
- Triggertype: flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger
- Verticale gevoeligheid: 500 μV/div – 10 V/div

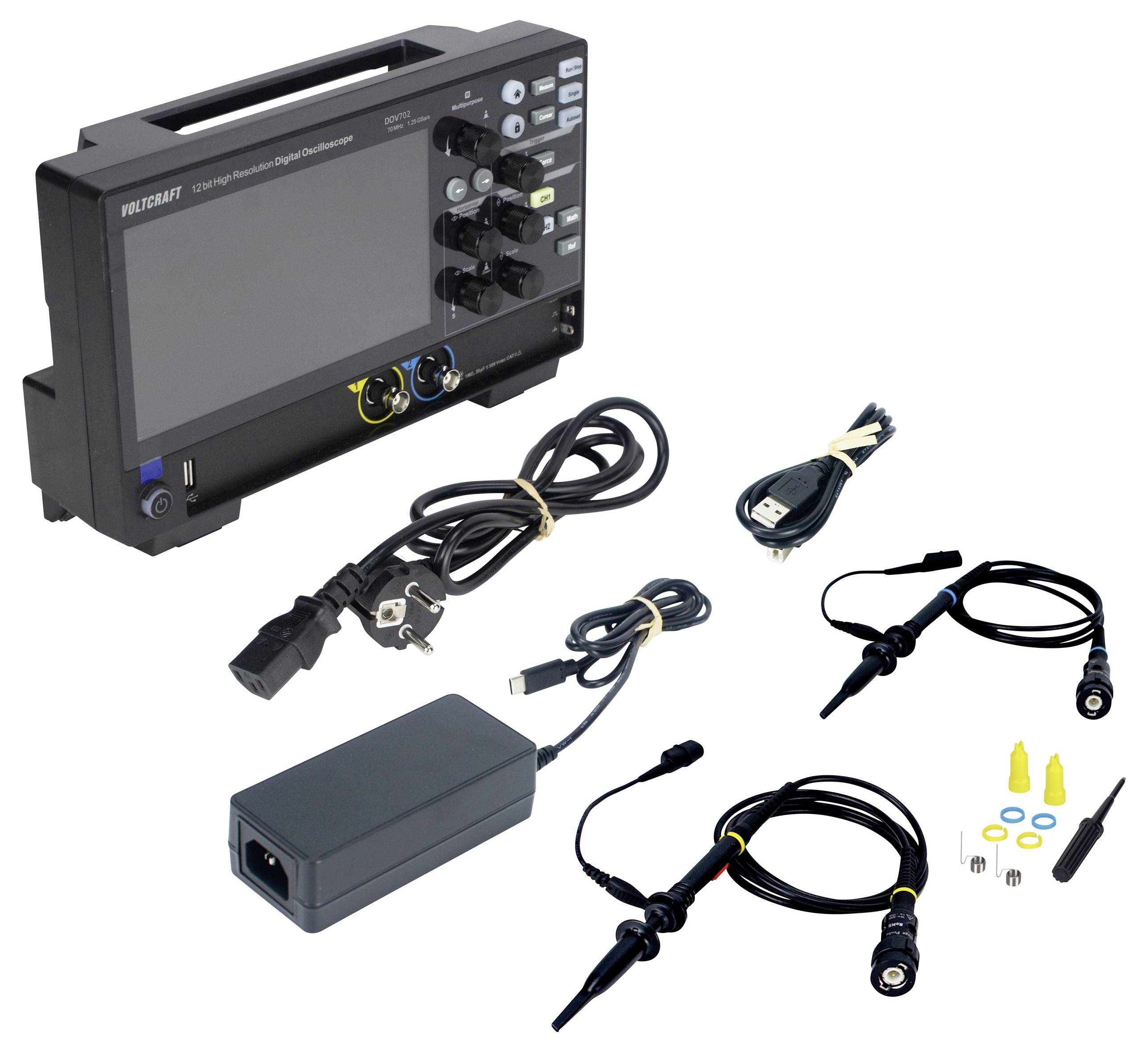

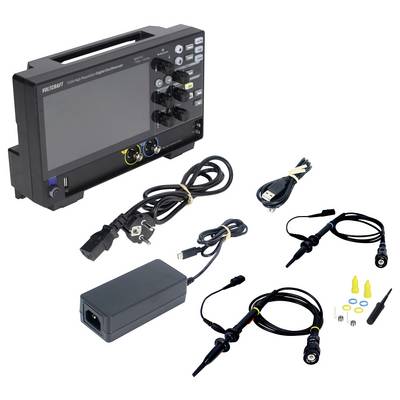

Omvang van de levering
- Oscilloscoop
- USB-C-netvoeding
- USB-kabel
- 2x meetpen
- Monsterkalibratieset
- Software en Engelstalige gebruiksaanwijzing op CD-ROM
- Beknopte gebruiksaanwijzing
- Veiligheidsinformatieblad
