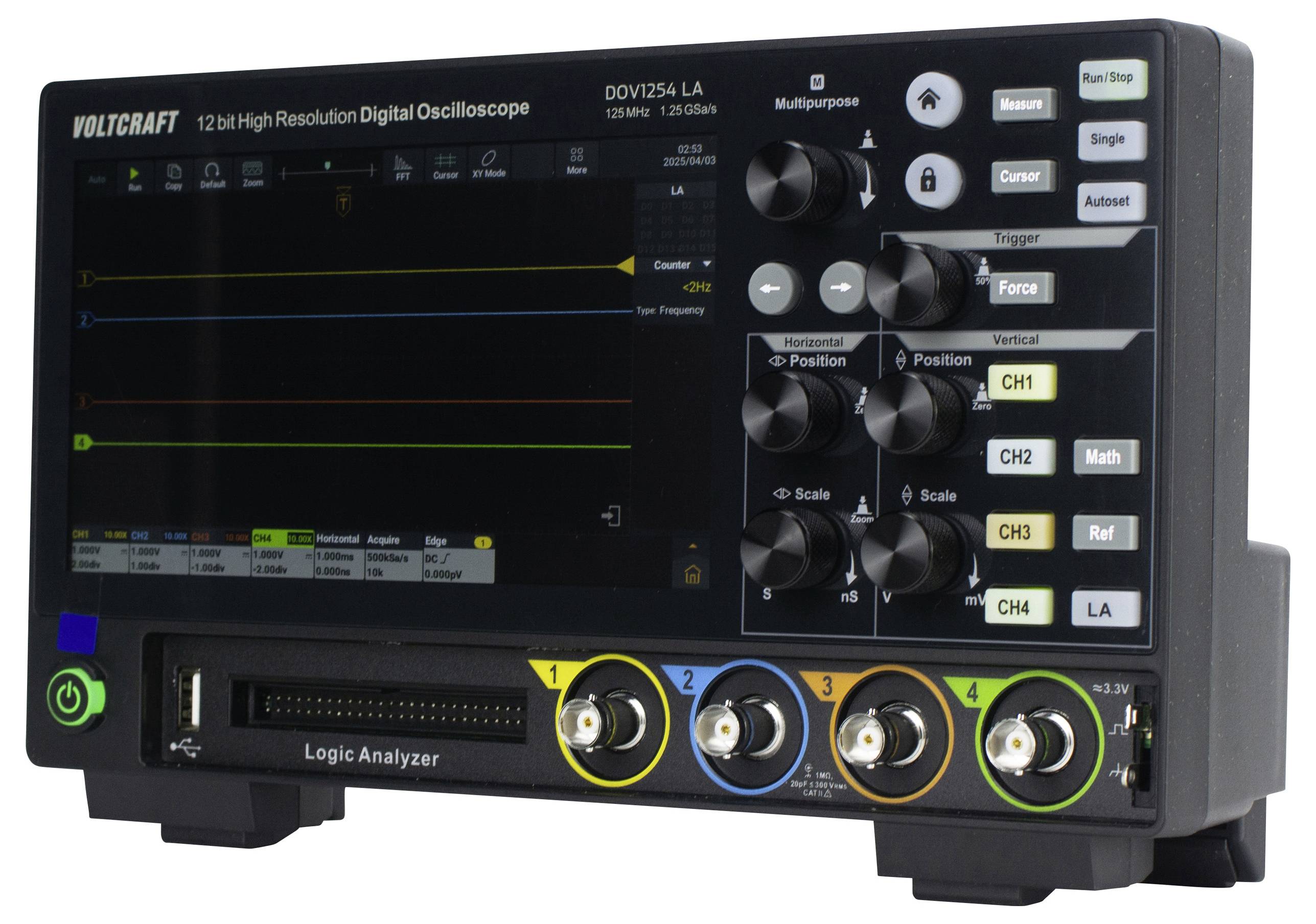

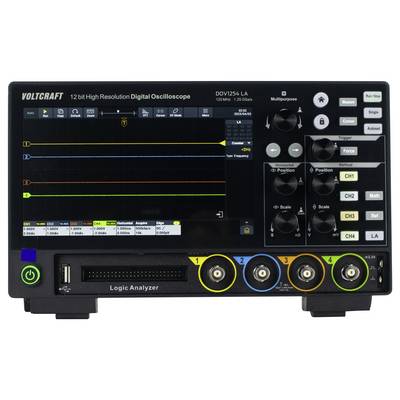

VOLTCRAFT DOV1254 LA Digitale oscilloscoop 125 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Logic-a
EAN:
Fabrikantnummer:
Artikelnummer:
37 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 519,83 / Stuk)
€ 519,83
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

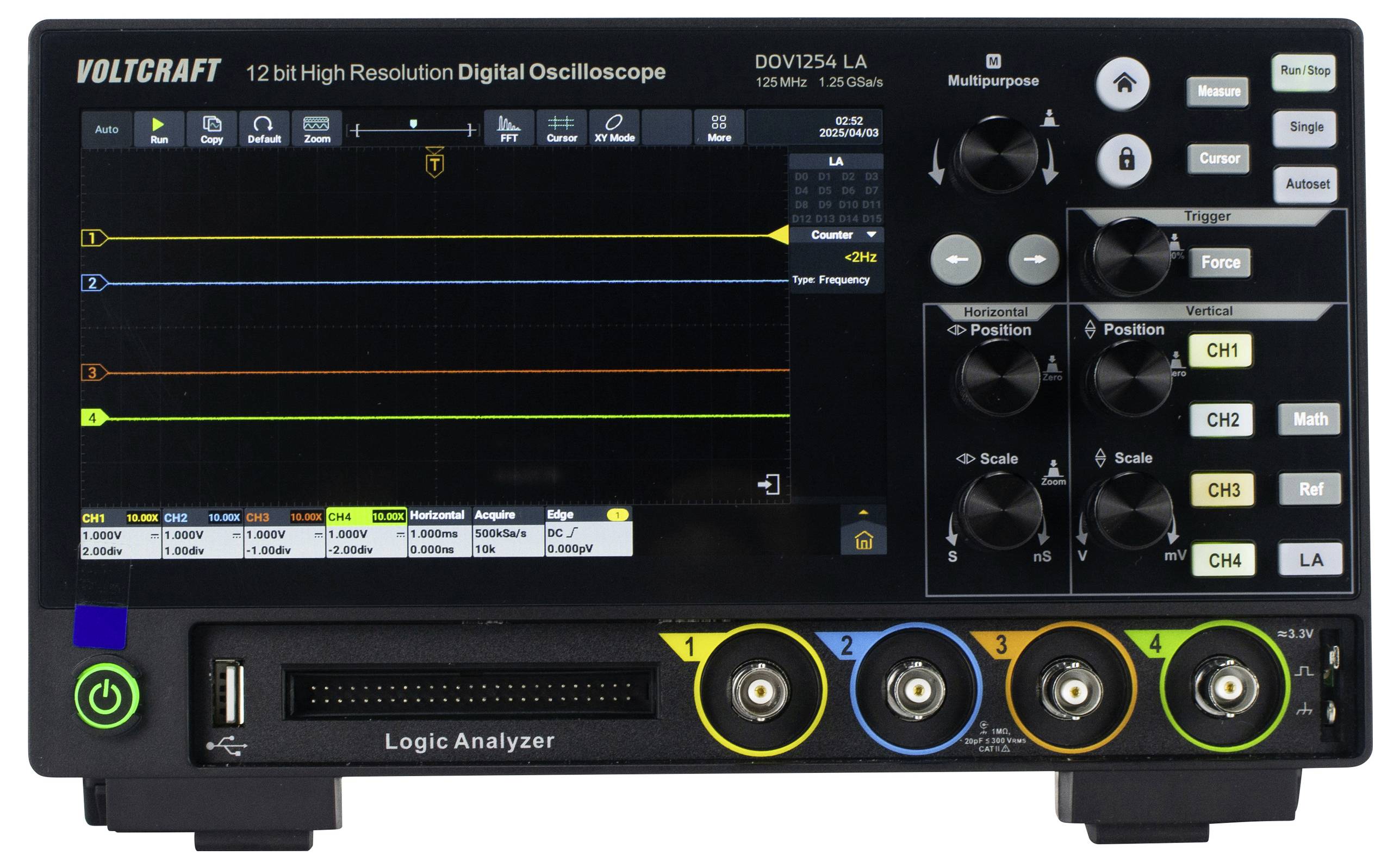

VOLTCRAFT Digitale oscilloscoop DOV1254 LA 125 MHz 4-kanaals 12 Bit
- 125 MHz Bandbreedte
- Aantal analoge ingangen (max.) 4
- 17,78 cm (7 inch) aanraakgevoelig touchscreen, ondersteunt bediening via gebaren
- Real-time sampleregistratie met 50.000 wfms/s, segmentregistratie 700.000 wfms/s
- 16-kanaals logic-analyzer
- ADC met hoge 12-bits resolutie
- Sampling rate: één kanaal (1,25 GSa/s), alle kanalen (625 MSa/s)
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
125 MHz
- Samplingrate/kanaal
1.25 GSa/s
- Scherm
LCD-touchscreen, 1024 x 600 pixels
- Resolutie
12 Bit
- Beeldschermgrootte
17.78 cm
- Bijzonderheden
Digitaal geheugen (DSO)
Logic-analyser
- Tijdbasis
1 ns/div - 1000s/div, step by 1-2-5
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
±2 V (500 μV/div-200 mV/div)
±80 V (500 mV/div-10 V/div)
- Ingangsimpedantie
1 MΩ ± 2%
- Ingangskoppeling
DC, AC, aarding
- Ingangsspanning
300 V
- Voedingsspanning
12 V 4 A USB-C
- Afm.
(l x b x h) 160 x 260 x 78 mm
- Gewicht
1.5 kg
- Scherm
1024 x 600 p
- Breedte
260 mm
- Hoogte
78 mm
160 mm

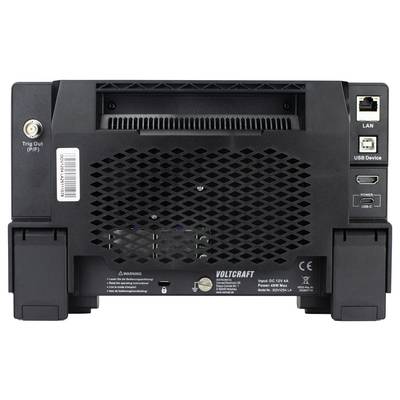

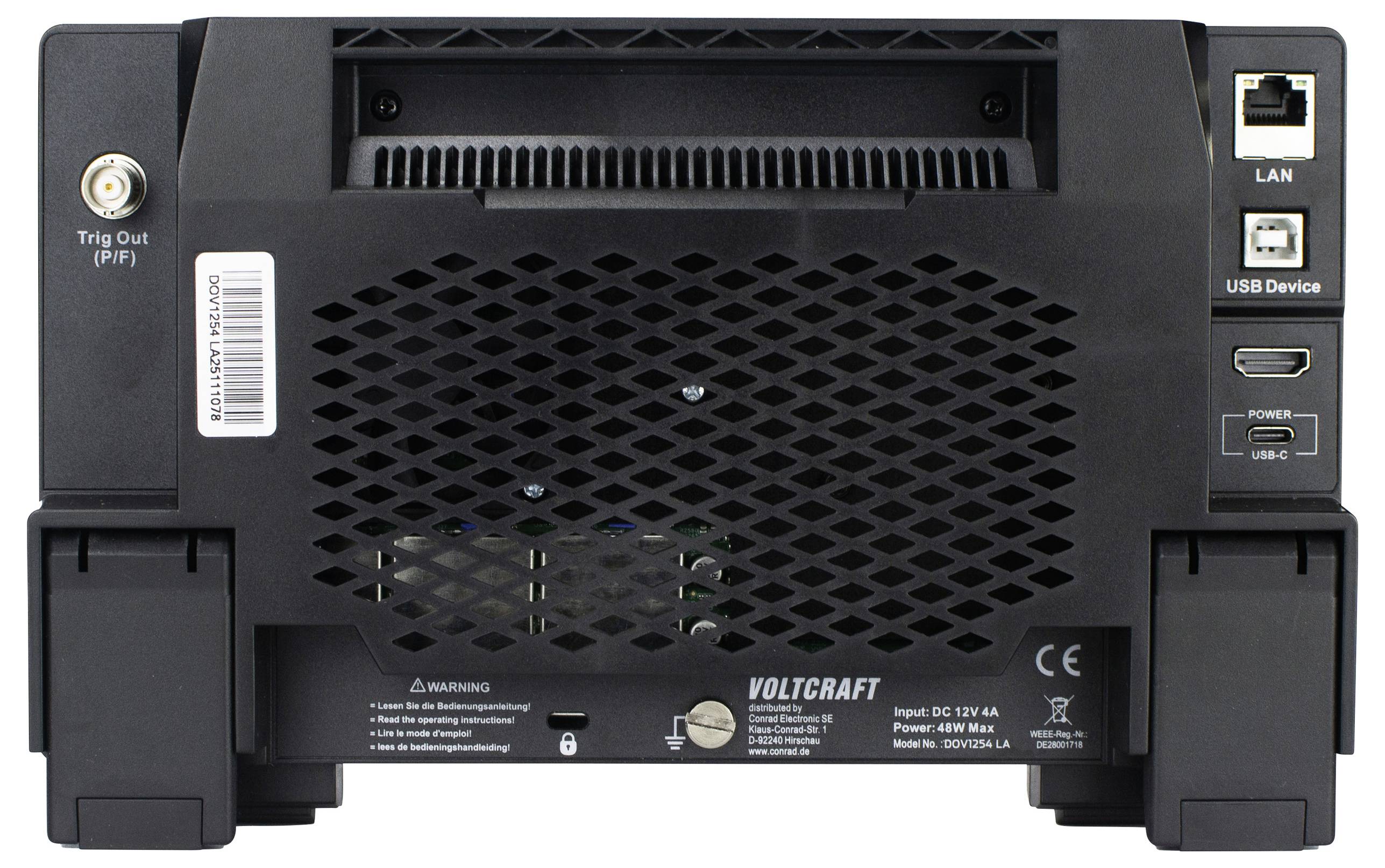

- Interfaces
USB-C
USB-device
USB-host
HDMI
LAN
- Geheugendiepte/kanaal
100 Mpts
- Type
DOV1254 LA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3350785 VOLTCRAFT DOV1254 LA Digitale oscilloscoop 125 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Logic-a
Garantievoorwaarden
Garantievoorwaarden 3350785 VOLTCRAFT DOV1254 LA Digitale oscilloscoop 125 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Logic-a
Software
Software 3350785 VOLTCRAFT DOV1254 LA Digitale oscilloscoop 125 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Logic-a
Omschrijving

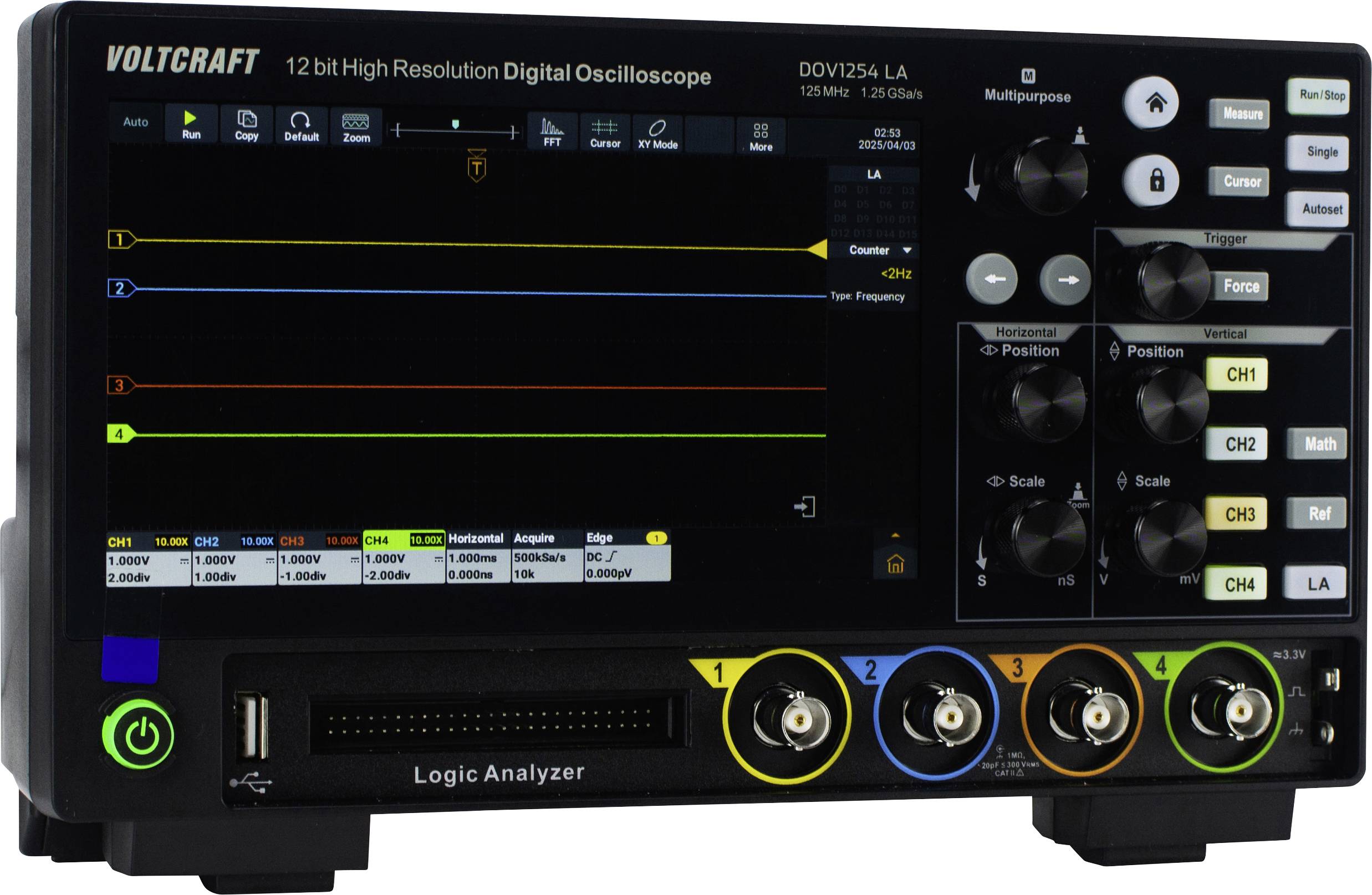

Hoogwaardig, innovatief en compact
De DOV-oscilloscoop-serie van Voltcraft valt op door een hele reeks technische highlights en het hoogste bedieningscomfort: een analoge digitale omvormer met 12-bits resolutie behoort tot de basisuitrusting, net als USB-, LAN- en HDMI-interfaces. Centraal staat het 7-inch touchdisplay, met een resolutie van 1024 x 600 pixels. Het reageert niet alleen op aanrakingen, maar ook op gebaren en maakt daardoor omslachtige menubediening grotendeels overbodig.
Uitstekende technische gegevens
Alle digitale DOV-oscilloscopen van Voltcraft werken met een maximale sampling rate van 1,25 GSa/s. De real-time registratie bedraagt 50.000 wfms/s en de segmentregistratie is 700.000 wfms/s, waardoor ook onregelmatige signalen snel en exact kunnen worden geregistreerd. De horizontale sampling rate loopt van 1 ns/div tot 1000 s/div (1-2-5 stappen).
Uitgebreide triggerfuncties
Een van de sterke punten van de DOV-serie Voltcraft is een uitgebreide triggerfunctionaliteit. Ook moeilijk te triggeren signalen kunnen dankzij de triggertypes flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger worden opgevangen.
Specificaties van de Voltcraft DOV1254 LA
De DOV1254 LA beschikt over 125 MHz bandbreedte en vier analoge ingangen. De lengte van de signaalregistratie bedraagt 100 m en voor overzichtelijke weergave en analyse is de real-time signaalgolfweergave op de PC mogelijk. Als triggerbronnen zijn de vier ingangen CH1 tot CH4 en de 16-kanaals logic-analyzer beschikbaar. Er kan worden gekozen tussen de registratiemodi sample, piek, hoge resolutie, gemiddelde waarde en segmentering. De verticale gevoeligheid is instelbaar van 200 μV/div tot 10 V/div.
Wordt geleverd inclusief accessoires
De Voltcraft DOV1254 LA wordt geleverd met een USB-C-netvoeding, USB-kabel, vier testpennen en twee monsterkalibratiesets. Verder behoren een BNC-kabel, software met Engelstalige gebruiksaanwijznig op CD-ROM, een beknopte gebruiksaanwijzing en het veiligheidsinformatieblad bij het pakket.
De DOV-oscilloscoop-serie van Voltcraft valt op door een hele reeks technische highlights en het hoogste bedieningscomfort: een analoge digitale omvormer met 12-bits resolutie behoort tot de basisuitrusting, net als USB-, LAN- en HDMI-interfaces. Centraal staat het 7-inch touchdisplay, met een resolutie van 1024 x 600 pixels. Het reageert niet alleen op aanrakingen, maar ook op gebaren en maakt daardoor omslachtige menubediening grotendeels overbodig.
Uitstekende technische gegevens
Alle digitale DOV-oscilloscopen van Voltcraft werken met een maximale sampling rate van 1,25 GSa/s. De real-time registratie bedraagt 50.000 wfms/s en de segmentregistratie is 700.000 wfms/s, waardoor ook onregelmatige signalen snel en exact kunnen worden geregistreerd. De horizontale sampling rate loopt van 1 ns/div tot 1000 s/div (1-2-5 stappen).
Uitgebreide triggerfuncties
Een van de sterke punten van de DOV-serie Voltcraft is een uitgebreide triggerfunctionaliteit. Ook moeilijk te triggeren signalen kunnen dankzij de triggertypes flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger worden opgevangen.
Specificaties van de Voltcraft DOV1254 LA
De DOV1254 LA beschikt over 125 MHz bandbreedte en vier analoge ingangen. De lengte van de signaalregistratie bedraagt 100 m en voor overzichtelijke weergave en analyse is de real-time signaalgolfweergave op de PC mogelijk. Als triggerbronnen zijn de vier ingangen CH1 tot CH4 en de 16-kanaals logic-analyzer beschikbaar. Er kan worden gekozen tussen de registratiemodi sample, piek, hoge resolutie, gemiddelde waarde en segmentering. De verticale gevoeligheid is instelbaar van 200 μV/div tot 10 V/div.
Wordt geleverd inclusief accessoires
De Voltcraft DOV1254 LA wordt geleverd met een USB-C-netvoeding, USB-kabel, vier testpennen en twee monsterkalibratiesets. Verder behoren een BNC-kabel, software met Engelstalige gebruiksaanwijznig op CD-ROM, een beknopte gebruiksaanwijzing en het veiligheidsinformatieblad bij het pakket.
Uitvoering
- Registratietijd 100 m
- Real-time signaalgolfweergave op de PC

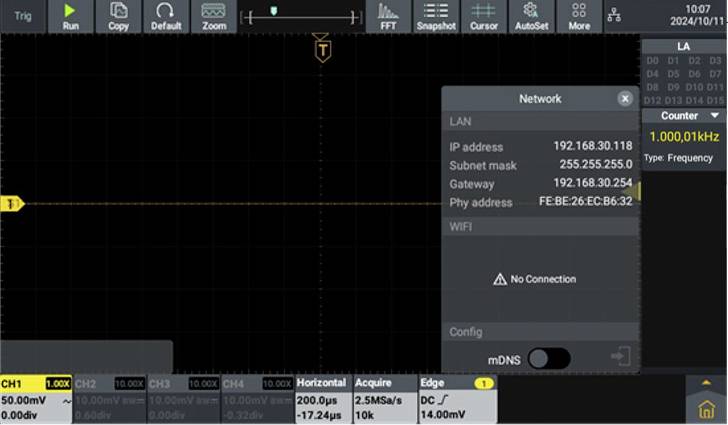

- Interfaces: USB, LAN, HDMI
- Displayresolutie: 1024 x 600 pixels, 16:9
- Horizontale sampling rate: 1 ns/div-1000 s/div, 1-2-5 stappen
- Detectiefuncties: sample, piek, hoge resolutie, gemiddelde waarde, segmentering
- Triggerbronnen: CH1, CH2, CH3, CH4, LA
- Triggertype: flank, video, puls, helling, runt, venster, timeout, Nth, logica, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger
- Verticale gevoeligheid: 200 μV/div – 10 V/div.

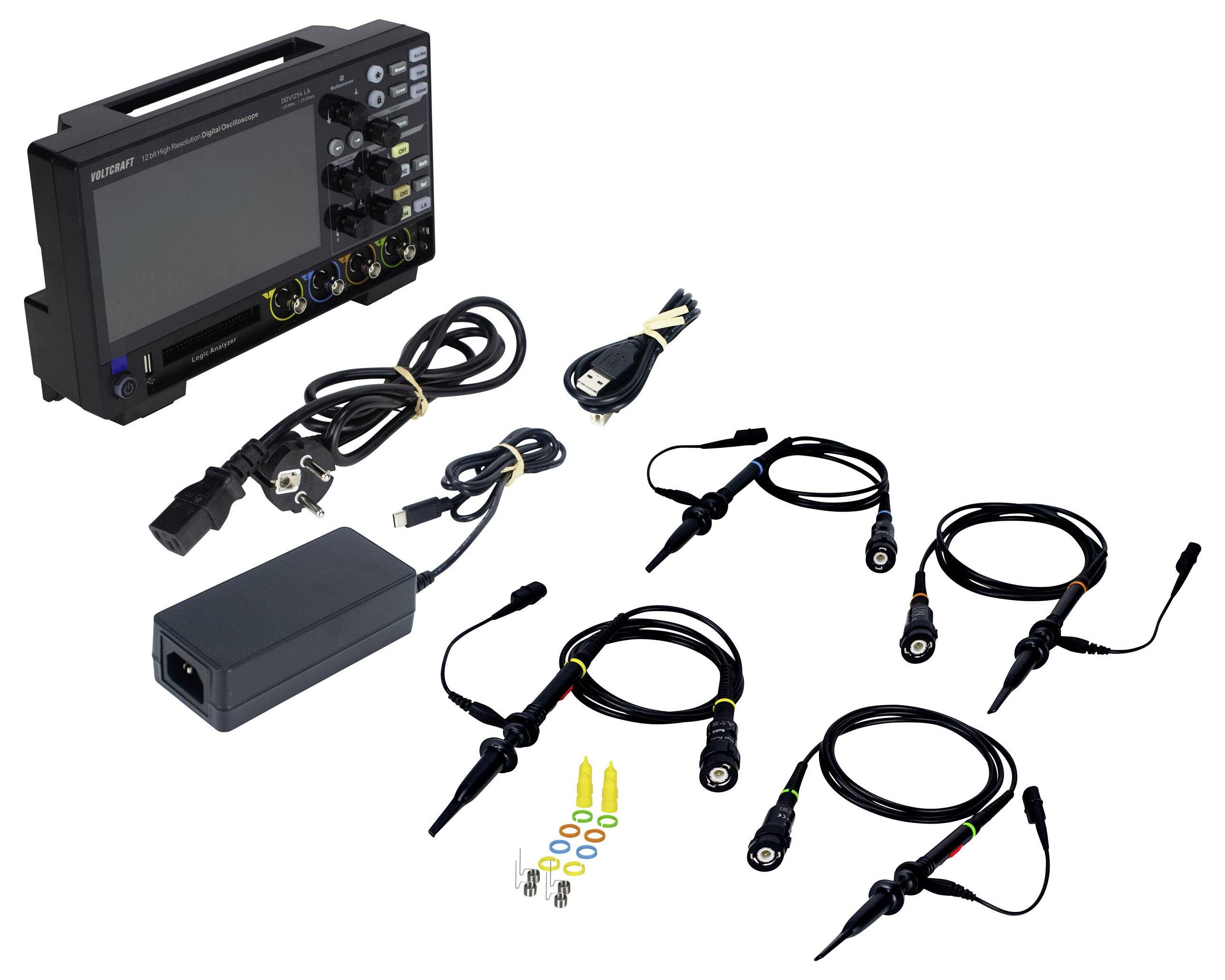

Omvang van de levering
- Oscilloscoop
- USB-C-netvoeding
- USB-kabel
- 4x meetstift
- 2x monsterkalibratieset
- Veiligheidsinformatieblad
- Software en Engelstalige gebruiksaanwijzing op CD-ROM
- Beknopte gebruiksaanwijzing.
Opmerkingen
De Voltcraft DOV-PP116 logic-analyzerkabel indien nodig afzonderlijk bestellen
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
