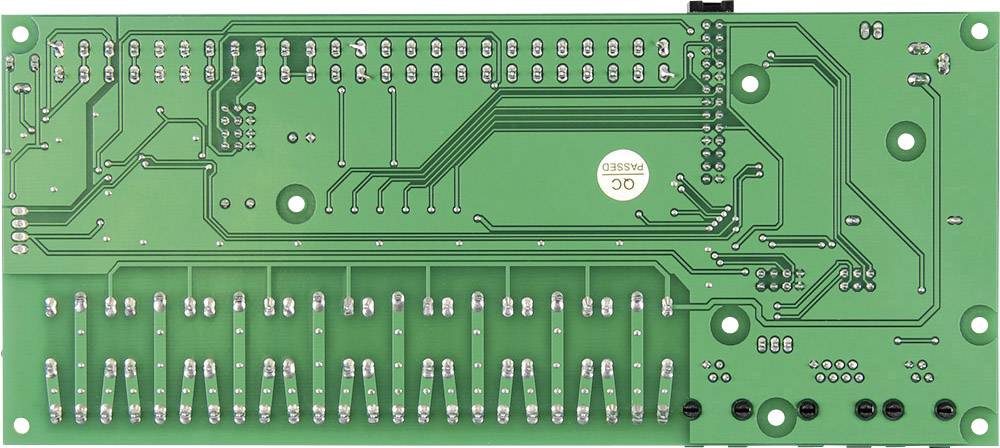

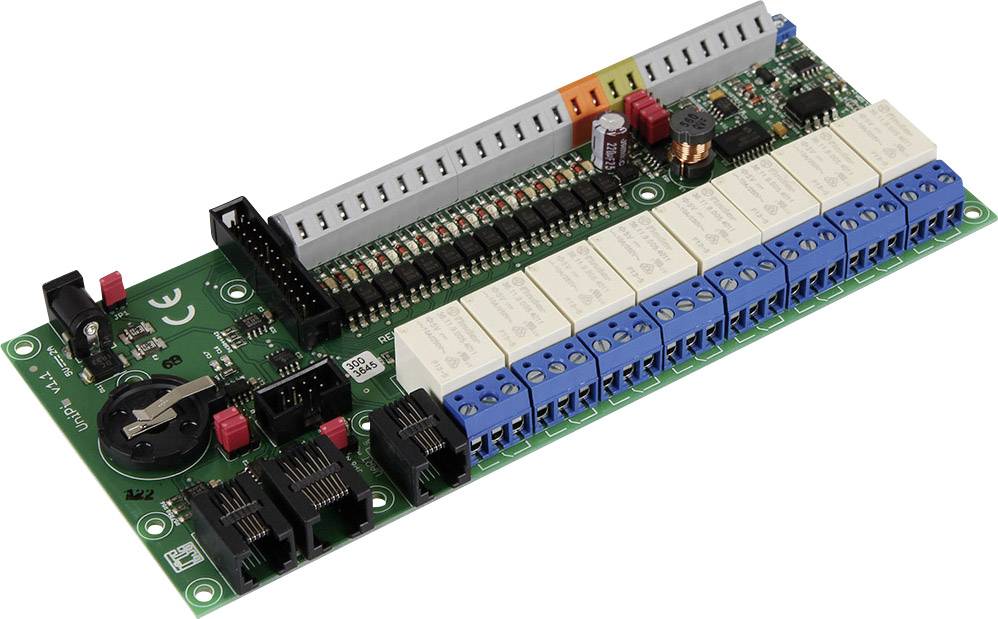

Unipi UniPi 1.1 Geschikt voor serie: Raspberry Pi®

De nieuwe UNIPI-module is compatibel met de Raspberry B, B+ en 2B. Het gaat hierbij om een hoogwaardige besturingsmodule die u in staat stelt tot een groot aantal besturingstaken. Omdat zowel analoge als digitale in- en uitgangen aanwezig zijn, kan een breed scala aan schakelaars, sensoren en motoren worden aangestuurd, wat de UNIPI bijvoorbeeld voor smart-home-toepassingen zeer interessant maakt.

De volgende aansluitingen zijn aanwezig: 8x wisselcontactrelais - aangestuurd via de I²C-bus door MCP23008 | 230 VAC/ 5 A | 24 VDC/5 A voor het besturen van bijv. lichtschakelaars, motoren, duursloten; 4x digitale ingang - door optocouplers galvanisch gescheiden ingangsbereik 5-20 V voor analyse van sensoren of schakelaars, om processen te sturen; 2x analoge ingang - ingangsbereik 0-10 V | ADC: MCP3422 analyse van variabele spanningen, zoals draaischakelaars/dimmers of bijv. analoge sensoren zoals microfoons of lichtsensoren; 1x analoge uitgang - uitgangsgebied 0-10 V/20 mA | eenvoudige regeling door PWM-signaal gestuurde uitvoer van eigen spanningen; 1x one-wire sensor-bus verbinding - RJ45-uitgang met 5 V/0,2 A stroomvoorziening industriële standaard one-wire sensoren kunnen worden gebruikt; zoals een temperatuursensor; 2x I2C-bus-uitgang - 1x RJ45 en 1x pin-header communicatie-interface voor andere componenten; 1x UART-uitgang - RJ45 maakt toegang tot het systeem mogelijk, bijv. voor de configuratie; RTC-module (Real Time Clock) - tijdsafhankelijke toepassingen functioneren betrouwbaarder omdat de actuele tijd beschikbaar is.
