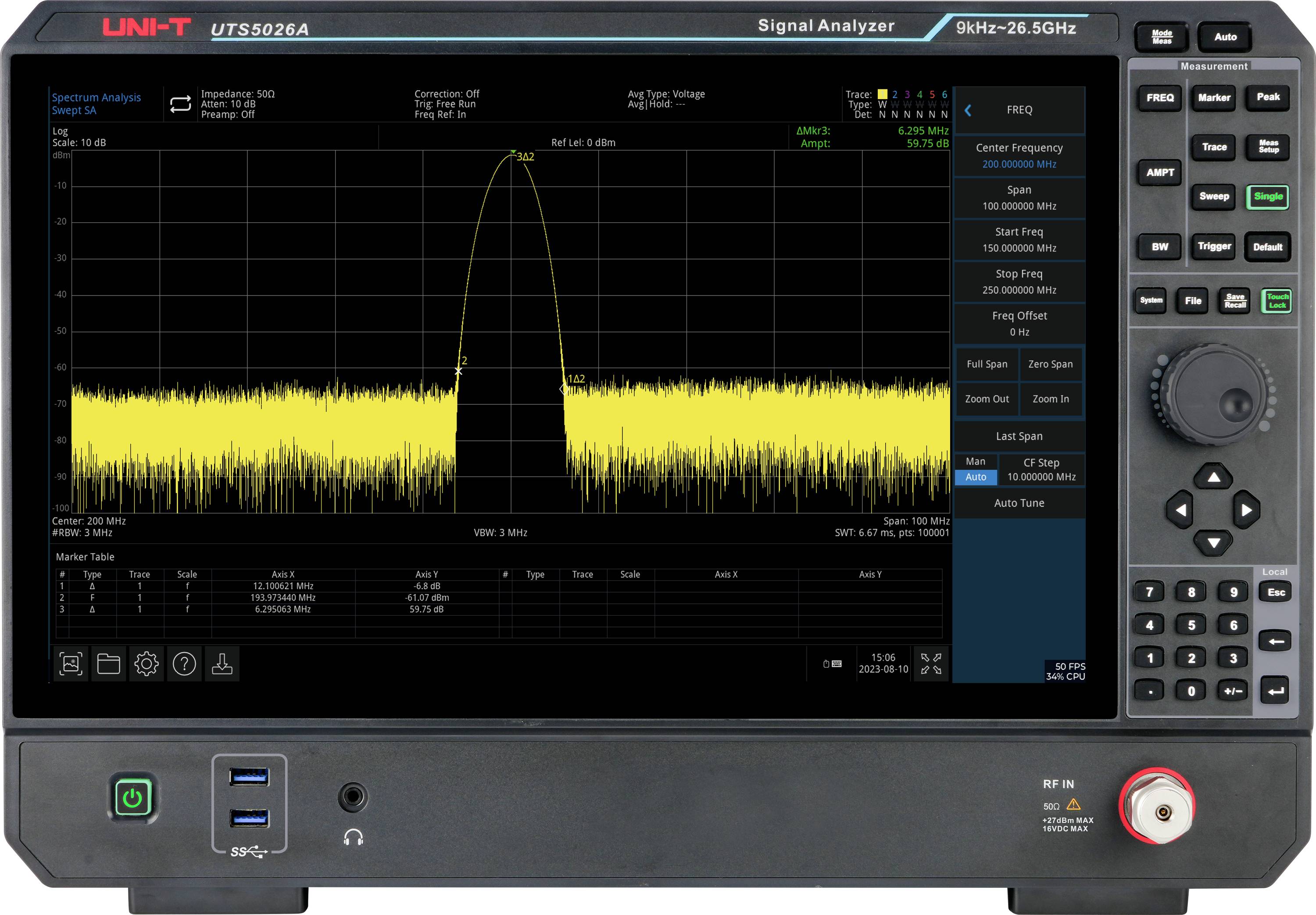

Uni-T UTS5026A Spectrumanalyzer 9 kHz, 26.5 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 31.772,73 / Stuk)
€ 31.772,73
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
UNI-T UTS5026A - signaal-/spectrumanalyzer met hoge resolutie en een bandbreedte van 26,5 GHz
- Frequentiebereik: 9 kHz - 26,5 GHz
- DANL: Tot -163 dBm (typisch)
- Faseruis: Minder dan -107 dBc/Hz @ 10 kHz offset (typisch)
- Sweep-punten: Tot 100.001 voor hoge resolutie
- RBW: 1 Hz - 3 MHz (in stappen van 10%) en vaste waarden 4, 5, 6, 8 MHz
- Display: 15,6" TFT-LCD-touchscreen
Technische specificaties
- Bedrijfstemperatuur: 0 tot +40 °C
- 15,6-inch Full HD-touchscreen 1920 x 1080
- DANL tot -163 dBm
- Scanpunten
- Modulaire metingen (EMI, VSA, LTE/NR, enz.)
- Soortnaam
Spectrumanalyzer
- Bandbreedte
9 kHz
26.5 GHz
- Samplingrate/kanaal
1 MSa/s
- Aantal analoge ingangen (max.)
1
- Uitgangsniveau
-170 - 30 dBm
- Afm.
(b x h) 445 mm x 311 mm
- Gewicht
11 kg
- Breedte
445 mm
- Hoogte
311 mm

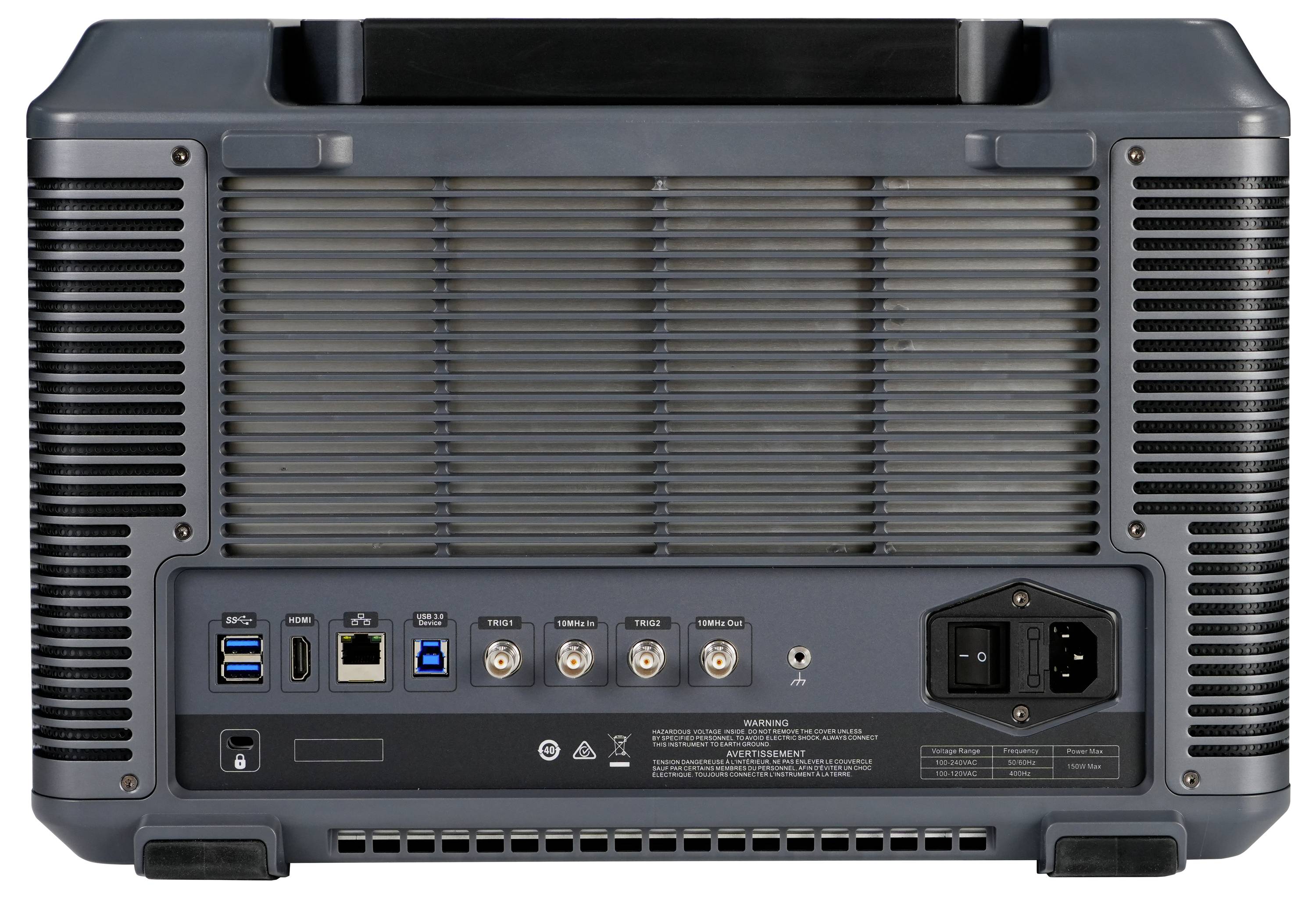

- Interfaces
USB-device
USB-host
LAN
HDMI
Documenten en downloads
Datablad
Datablad 3532357 Uni-T UTS5026A Spectrumanalyzer 9 kHz, 26.5 GHz
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532357 Uni-T UTS5026A Spectrumanalyzer 9 kHz, 26.5 GHz
Gebruiksaanwijzingen en veiligheidsinformatie 3532357 Uni-T UTS5026A Spectrumanalyzer 9 kHz, 26.5 GHz
Gebruiksaanwijzingen en veiligheidsinformatie 3532357 Uni-T UTS5026A Spectrumanalyzer 9 kHz, 26.5 GHz
Omschrijving
De UNI-T UTS5026A-serie is een krachtige signaalanalysator met een frequentiebereik van 9 kHz tot 26,5 GHz. Hij is ideaal ideaal als centraal meetapparaat voor de opbouw van geautomatiseerde testsystemen en voldoet tegelijkertijd aan veelzijdige test- en toepassingseisen op gebieden zoals onderzoek en ontwikkeling, productiecontrole en onderwijs en opleiding.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Besturingssysteem: Compatibel met Windows 10 of hoger
- Frequentiebereik: 9 kHz - 26,5 GHz
- DANL: Tot -163 dBm (typisch)
- Faseruis: Tot -107 dBc/Hz @ 1 GHz, 10 kHz offset
- Sweep-punten: Tot 100,001 punten per sweep
- RBW: Minimale resolutie vanaf 1 Hz
- Pass/Fail-test: Automatische tolerantievergelijking met grenswaardecontrole
- Weergave van meerdere sporen: Gelijktijdige weergave van maximaal 6 meetcurven
- Snelle meting: Uitgebreide One-Key-meetfuncties (optioneel)
- EMI-voormeting: Geïntegreerde pre-Compliantie-EMC-analyse (optioneel)
- Analoge demodulatie: AM/FM/PM-analysefuncties (optioneel)
- Digitale demodulatie: Ondersteuning voor digitale standaarden (optioneel)
- Display: 15,6-inch TFT-LCD met resolutie van 1920 x 1080
- Veelzijdige interfaces: Ondersteuning voor toetsenbord, muis, opslagapparaten, PC-verbinding, afstandsbediening, WebControl, apparaatsynchronisatie, monitorfuncties en akoestische alarmen
Omvang van de levering
- 1x UTS5026A (signaalanalysator, 9 kHz - 26,5 GHz)
- 1x voedingskabel
- 1x USB 3.0-datakabel, 1 m, USB A-B
- 1x frontafdekking
- 1x 2,92-adapter, aan beide zijden bus
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x snelstarthandleiding (Engels)
Opmerkingen
Software-opties
UTS5000A-P26 - voorversterker voor 26,5 GHz.
UTS5000A-AMK - geavanceerde meetfuncties voor de UTS5000A-serie.
UTS5000A-AMA - analoge demodulatiemeting voor de UTS5000A-serie.
UTS5000A-EMI - EMI-analyse voor de UTS5000A-serie.
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
