Uni-T UTS3084A Spectrumanalyzer 9 kHz, 8.4 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9.979,34 / Stuk)
€ 10.809,09
-8 %
€ 9.979,34
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
UNI-T signaal-/spectrumanalyzer UTS3084A met 8,4 GHz bandbreedte
- Frequentiebereik: 9 kHz - 8.4 GHz
- RBW: 1 Hz - 10 MHz
- Faseruis: -100 dBc/Hz @ 10 kHz
- DANL (gemiddeld ruisniveau): -165 dBm
- Tracking generator: Standaard
- Display: 10,1 inch TFT-LCD (touchscreen)
- Analysebandbreedte: 40 MHz (optioneel)
Technische specificaties
- Soortnaam
Spectrumanalyzer
- Bandbreedte
9 kHz
8.4 GHz
- Samplingrate/kanaal
51.2 MSa/s
- Aantal analoge ingangen (max.)
1
- Ingangen
RF-input
- Uitgangsniveau
-100 - 30 dBm
- Afm.
(b x h) 378 mm x 218 mm
- Gewicht
4.96 kg
- Aantal digitale ingangen (max.)
1
- Breedte
378 mm
- Hoogte
218 mm
- Interfaces
USB-device
USB-host
LAN
HDMI
Documenten en downloads
Datablad
Datablad 3532363 Uni-T UTS3084A Spectrumanalyzer 9 kHz, 8.4 GHz
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532363 Uni-T UTS3084A Spectrumanalyzer 9 kHz, 8.4 GHz
Gebruiksaanwijzingen en veiligheidsinformatie 3532363 Uni-T UTS3084A Spectrumanalyzer 9 kHz, 8.4 GHz
Gebruiksaanwijzingen en veiligheidsinformatie 3532363 Uni-T UTS3084A Spectrumanalyzer 9 kHz, 8.4 GHz
Omschrijving

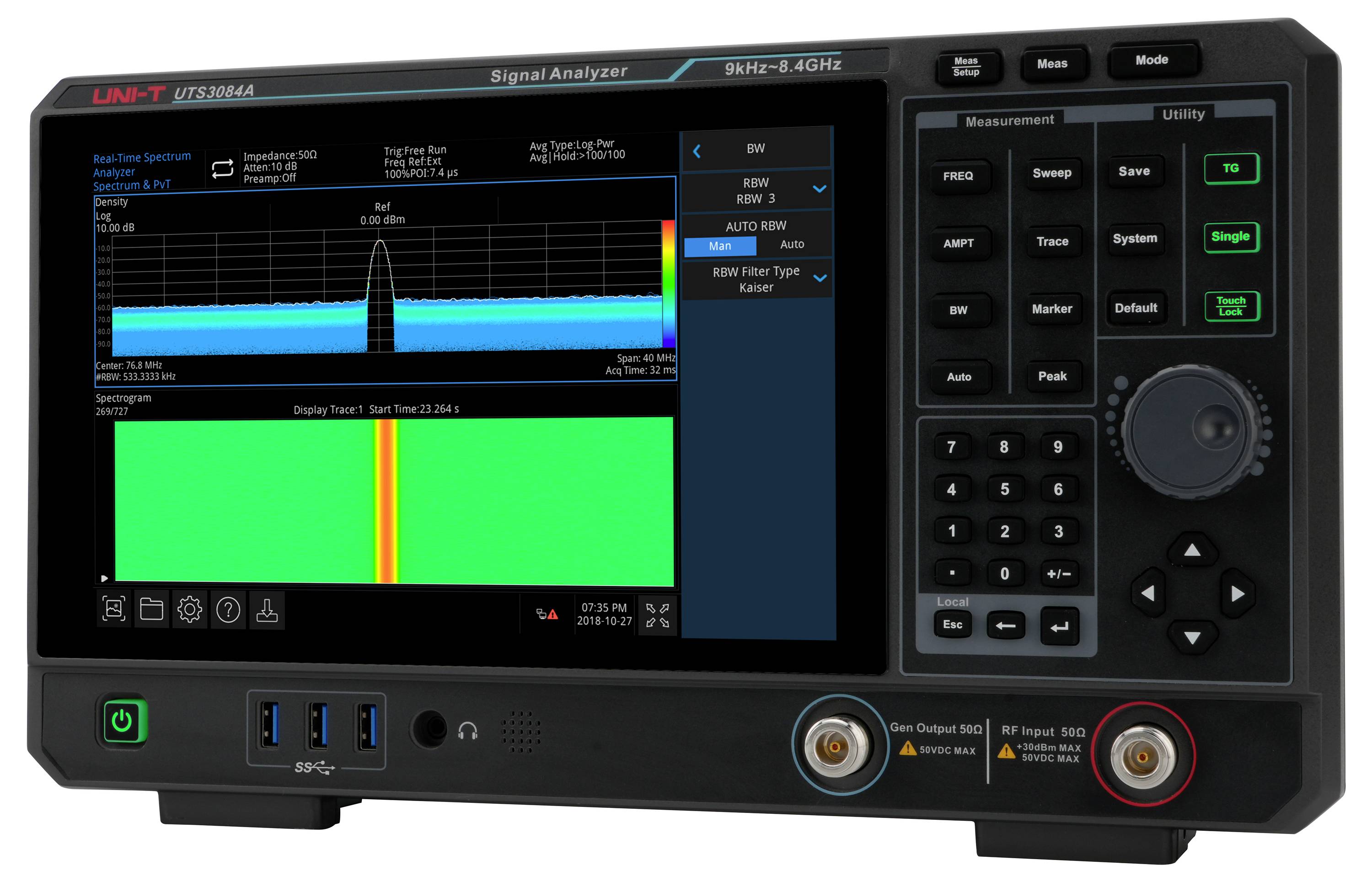

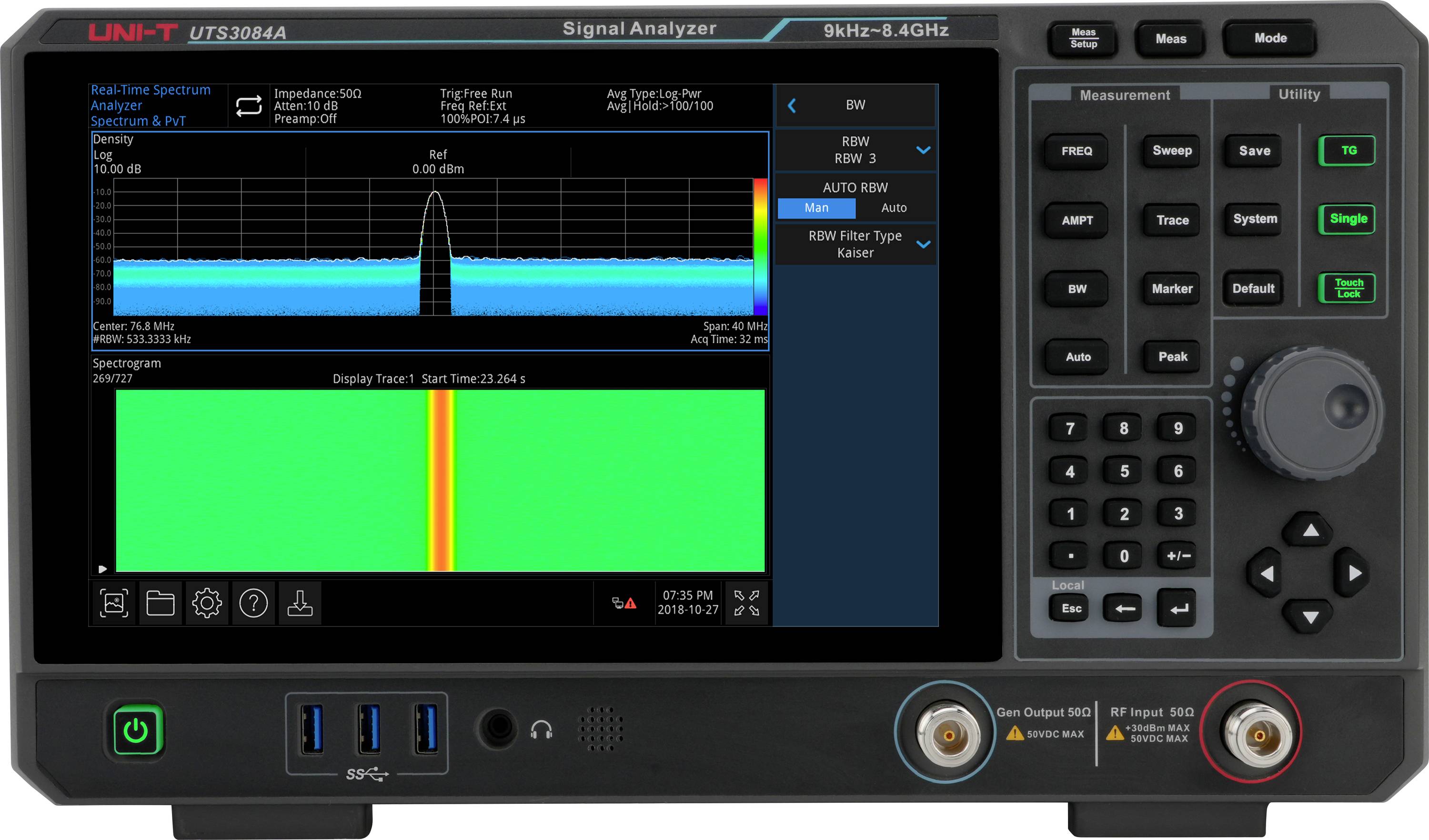

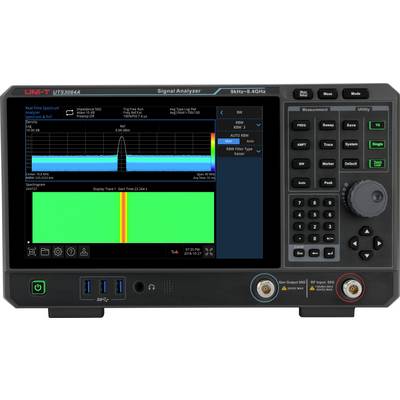

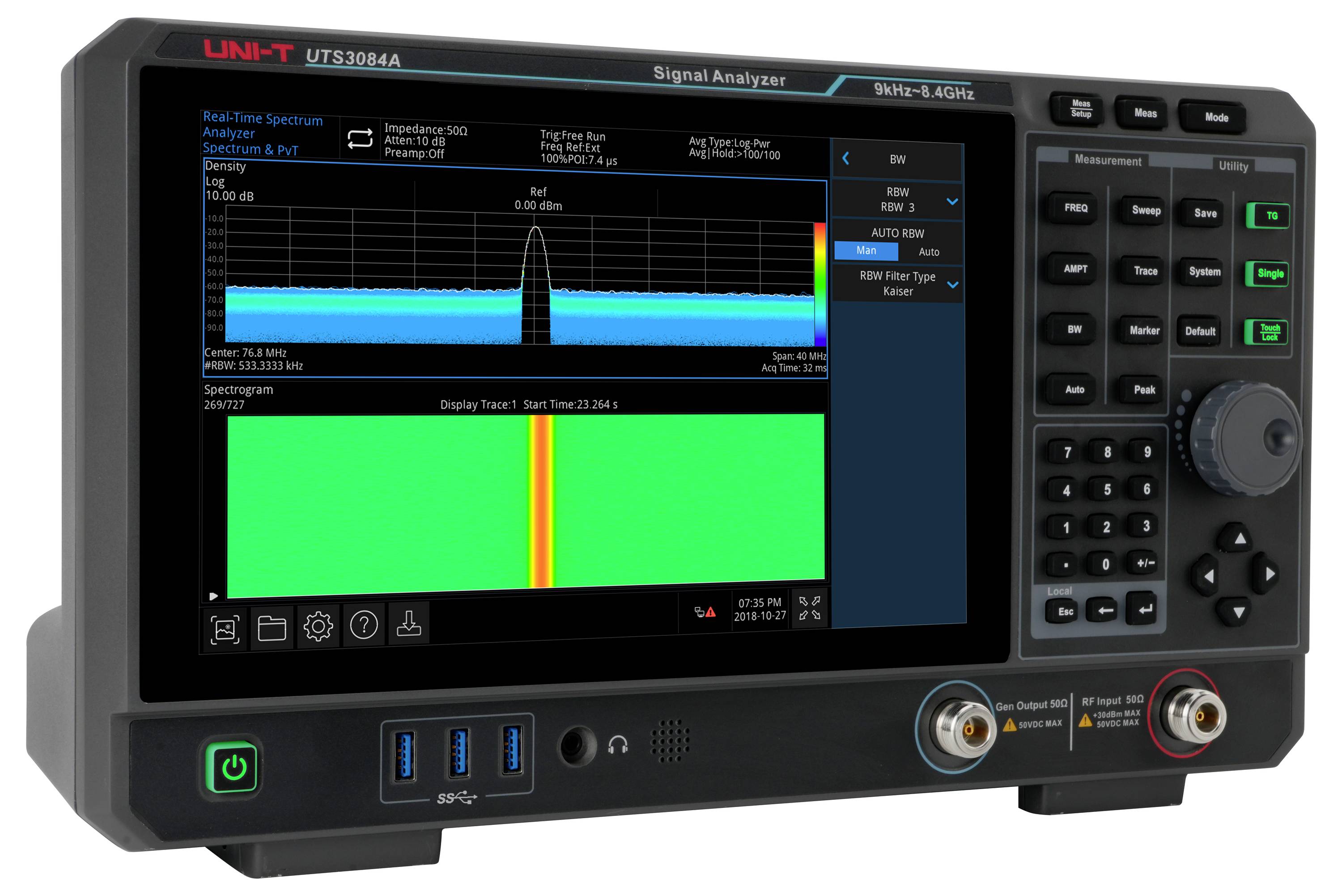

De UTS3084A is een veelzijdige signaalanalyzer voor onderzoek & ontwikkeling, productie en onderwijs met een frequentiebereik van 9 kHz tot 8,4 GHz. Hij ondersteunt real-time spectrumanalyse, vectornetwerkanalyse (VNA), vectorsignaalanalyse (VSA) en EMI-analyse en is ideaal voor automatische besturingssystemen en veelzijdige testvereisten.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Frequentiebereik: 9 kHz tot 8,4 GHz
- Weergegeven gemiddeld ruisniveau (DANL): -165 dBm/Hz (typisch)
- Faseruis: Minder dan -100 dBc/Hz (offset 10 kHz, typisch)
- Amplitudenauwkeurigheid: Minder dan 0,7 dB
- Aftastpunten: Tot 40,001
- Minimale resolutiebandbreedte (RBW): 1 Hz
- Tracking generator (TG): Standaard
- Vectornetwerkanalyse (VNA): Standaard
- Real-time spectrumanalysemodus (RTSA): Met Waarschuwingsdichte en spectrale weergave, standaardbandbreedte 10 MHz
- Optionele real-time bandbreedte (RTSA): Tot 40 MHz
- Verschillende triggermodi en triggersjablonen beschikbaar
- Meetfuncties met één knop (optioneel)
- EMI-analysefunctie (optioneel)
- Analoge demodulatieanalyse (optioneel)
- Vektor-signaalanalyse (optioneel)
- 10,1-inch multi-touch HD-scherm (1280 x 800)
- Ondersteunt SCPI-commando's (Standard Commands for Programmable Instruments)
Omvang van de levering
- 1x UTS3084A (signaalanalysator, 9 kHz - 8,4 GHz)
- 1x voedingskabel
- 1x USB 2.0-printerkabel, 1,5 m, USB A-B
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x snelstarthandleiding (Engels)
Opmerkingen
Opties voor de UTS3000A-serie:
UTS3000A-EMI - EMI-meetoptie voor de UTS3000A-serie
UTS3000A-AMK - uitgebreide meetfuncties voor de UTS3000A
-serie UTS3000A-AMA - analoge demodulatiemeting voor
de UTS3000A-serie UTS3000A-B40 - RTSA 40 MHz-
analyseoptie voor de U3000A-serie UTSI-Demodulatieoptie voor de
andere modellen uit de TS3000A-serie voor de TS3000A-0A-3000A-3000A-serie voor de TS3000A-DemoduA-serie voor de TS3000A-0A-serie TS3000A-3000A-3000A-3000A-DemoduA-3000A-3000A -
UTS3060A - 9 kHz - 6,0 GHz, 1 Hz - 10 MHz resolutiebandbreedte, -165 dBm gevoeligheid, 10,1 inch touchscreen, met tracking generator
UTS3036A - 9 kHz - 3,6 GHz, 1 Hz - 10 MHz resolutiebandbreedte, -165 dBm gevoeligheid, 10,1 inch touchscreen, met tracking generator
