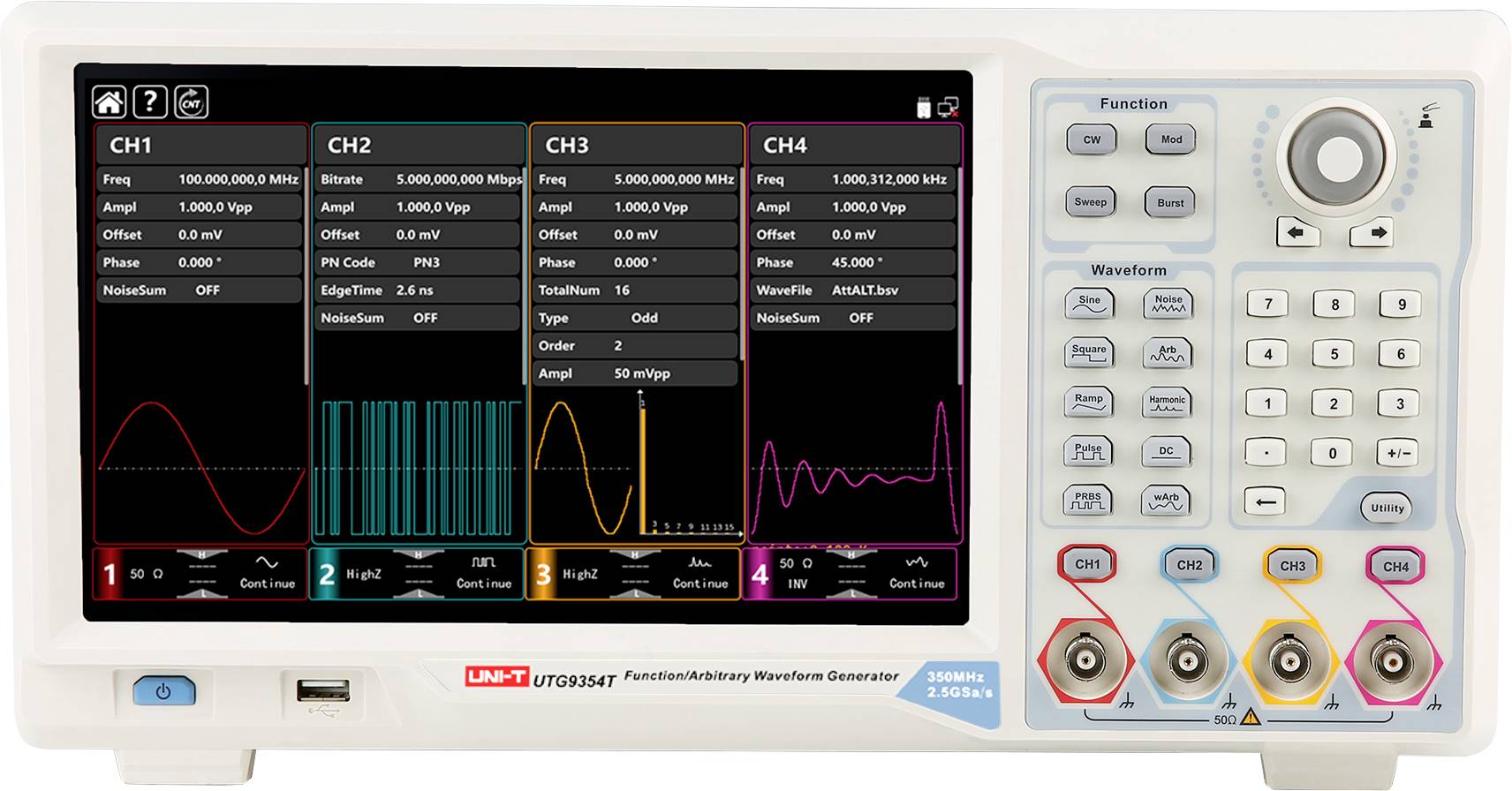

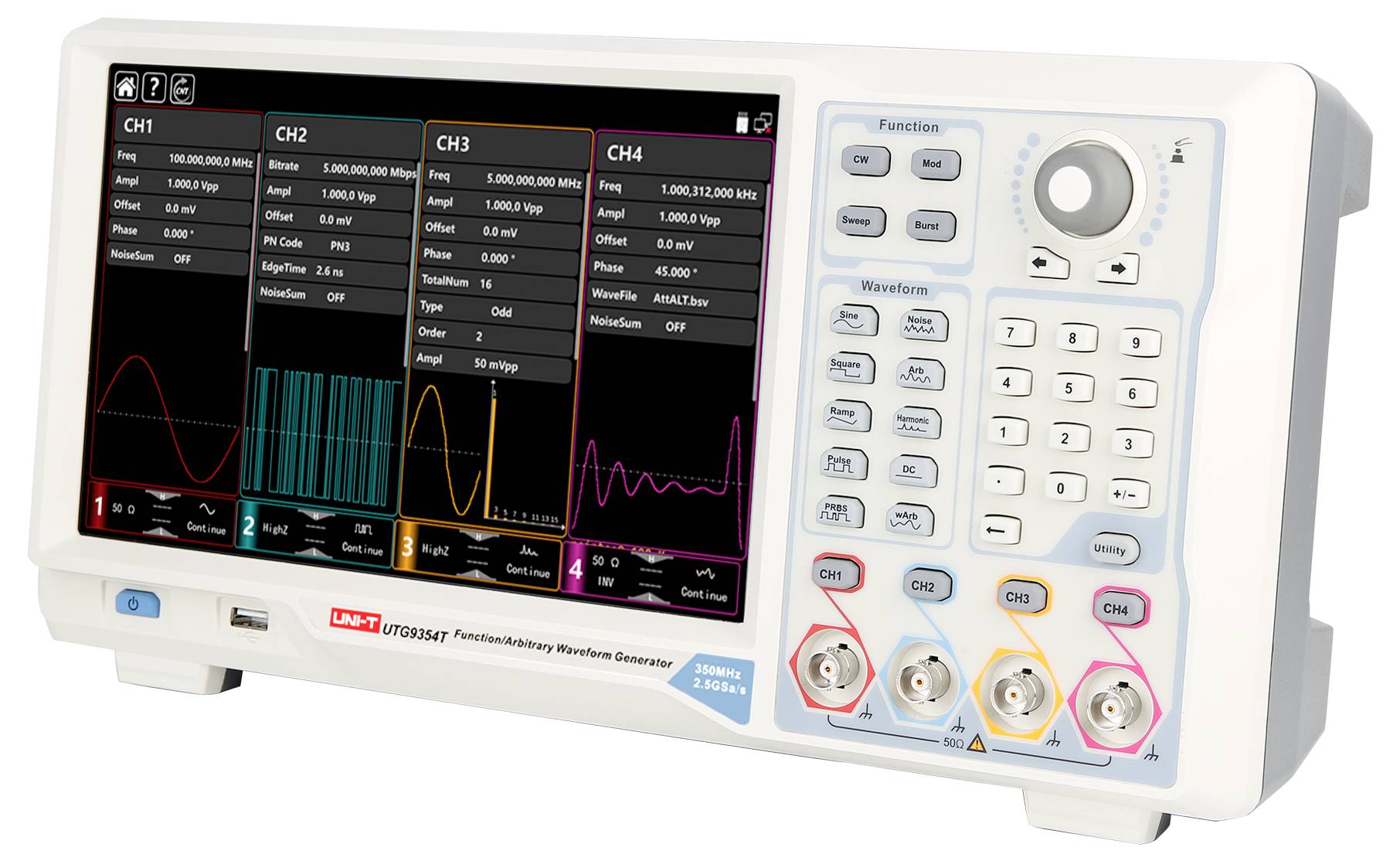

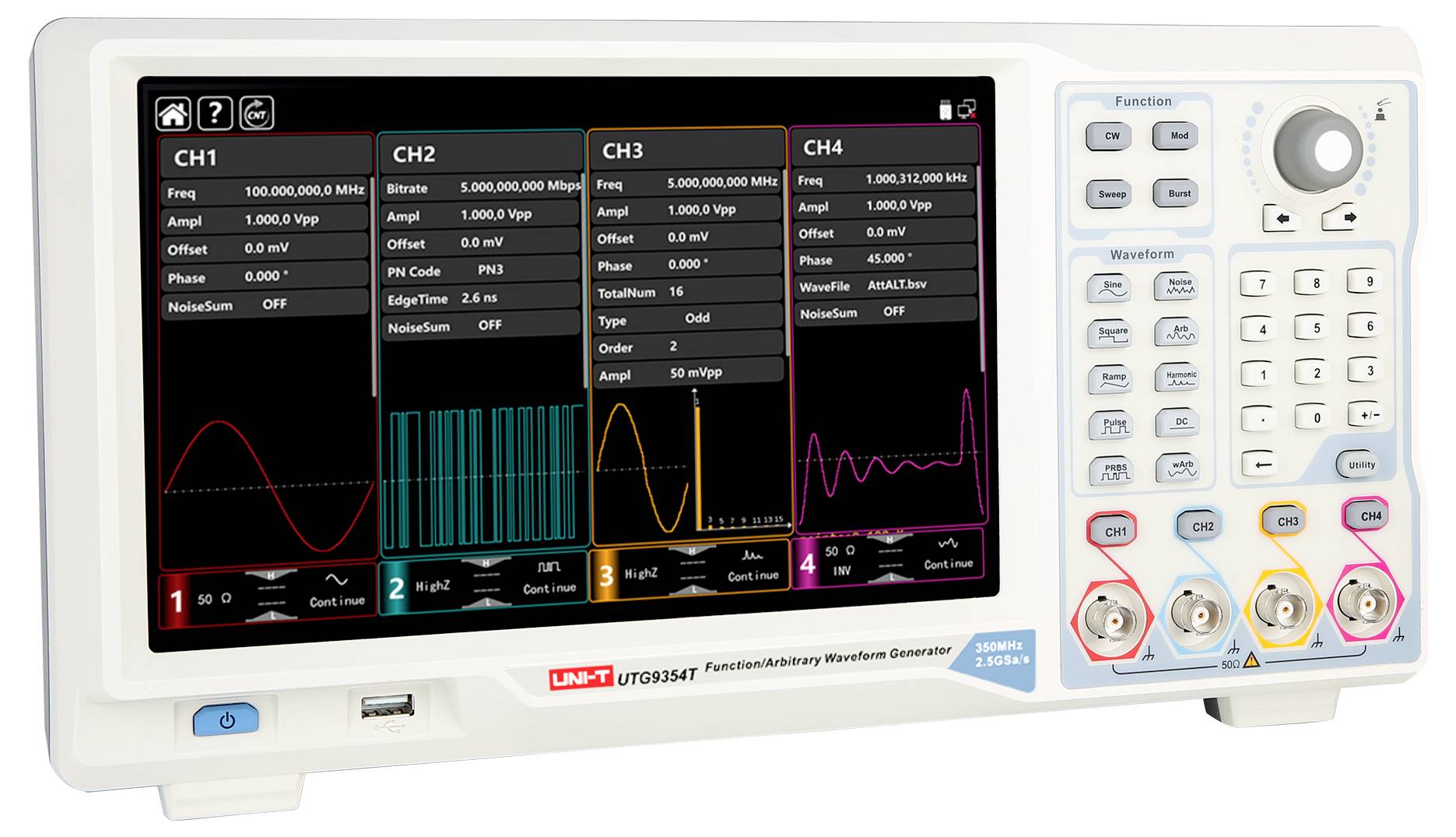

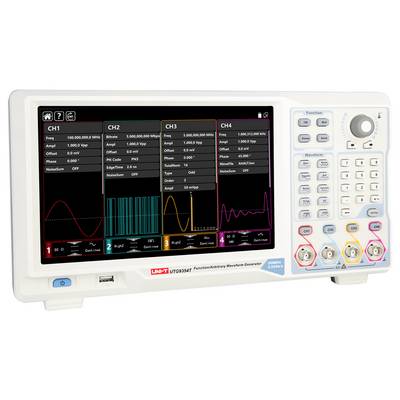

Uni-T UTG9354T Functiegenerator 350 MHz (max) 4-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis, Sinus
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Highlights & Details
UNI-T UTG9354T arbitraire functiegenerator 350 MHz 4-kanaals 2,5 GSa/S 64 Mpts10,1" TFT-LCD
- - Max. Uitgangsfrequentie: 350 MHz
- Sampling rate 2,5 GSa/s
- - Verticale resolutie: CH3 & CH4: 16-bits, CH1 & CH2: 14-bits
- - Kanalen: 4
- - Arbitraire golfvormlengte: 64 Mpts
- - Display: 10,1" TFT-LCD
Technische specificaties
- Soortnaam
Functiegenerator
- Frequentiebereik
350 MHz (max)
- Signaaluitgangsvorm
Arbitrair
Blok
Puls
Zaagtand
Ruis
Sinus
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 220 mm x 350 mm
- Gewicht
5 kg
- Aantal kanalen
4-kanaals
- Frequentie (max.)
350 MHz
- Breedte
220 mm
- Hoogte
350 mm
- Spanningsverzorging
Werkt op het lichtnet
- Type
UTG9354T
Documenten en downloads
Datablad
Datablad 3403918 Uni-T UTG9354T Functiegenerator 350 MHz (max) 4-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis, Sinus
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3403918 Uni-T UTG9354T Functiegenerator 350 MHz (max) 4-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis, Sinus
Gebruiksaanwijzingen en veiligheidsinformatie 3403918 Uni-T UTG9354T Functiegenerator 350 MHz (max) 4-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis, Sinus
Gebruiksaanwijzingen en veiligheidsinformatie 3403918 Uni-T UTG9354T Functiegenerator 350 MHz (max) 4-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis, Sinus
Omschrijving
De UTG9354T is een 4-kanaals golfvormgenerator met een maximale uitgangsfrequentie van 350 MHz en een aftastfrequentie van maximaal 2,5 GSa/s. Hij beschikt over een 16-bits/14-bits verticale resolutie en een 64 Mpts arbitraire golfvormlengte, wat was gegarandeerd voor een nauwkeurige en stabiele signaalopwekking. De UTG9354T is uitgerust met een 10,1 inch TFT LCD-touchscreen en biedt een intuïtieve gebruikersinterface en een ergonomisch design dat de gebruikerservaring en de efficiëntie van het werk verbetert.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- - 10,1" touchscreen: De UTG9354T beschikt over een capacitief 10,1" touchscreen met een resolutie van 1280×800 en een nieuw UI-design, dat een intuïtieve bediening en een verbeterde gebruikerservaring biedt.
- - 4-kanaals uitgang en 4 sweep-modi: Standaard 4-kanaals uitgang voor het gelijktijdig genereren van verschillende signalen. Naast lineaire en logaritmische sweep-modi biedt de UTG9354T twee nieuwe modi:
- Step-modus: Nauwkeurige, stapsgewijze aanpassingen
- List-modus: Gedefinieerde waarden of punten voor nauwkeurige besturing van de signaalopwekking
- - 8-cijferige frequentieteller: Meet frequenties van 100 MHz tot 800 MHz met hoge precisie en analyseert parameters zoals frequentie, periode, impulsverhouding en positieve en negatieve impulsbreedtes.
- - Veelzijdige modulatiemodi en arbitraire golfvormen: Ondersteunt AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM en meer voor onderwijs- en communicatiesysteemtests. Bevat meer dan 200 voorgedefinieerde arbitraire golfvormen voor toepassingen in techniek, medische biologie, standaarden en wiskunde.
- - Protocoluitvoer: Ondersteunt SPI, I2C en UART, ideaal voor veelzijdige digitale interfacetests.
- - PRBS- en SNR-functie:
- - PRBS-generator voor het testen van bitfouten in high-speed gegevensoverdracht
- - SNR-functie voor de overlay van Gaussiaanse ruis voor de beoordeling van de storingsbestendigheid van apparaten
Omvang van de levering
- - UTG9354T (4CH, 350 MHz)
- - Netsnoer × 1
- - USB-datakabel × 1
- - BNC-BNC-kabel × 4
- - Meertalige veiligheidsinstructies
- - Beknopte gebruiksaanwijzing
- - Kalibratiecertificaat
Opmerkingen
Andere modellen
- UTG9604T: Golfvormgenerator, 600 MHz uitgangsfrequentie, 2,5 GSa/s aftastfrequentie, 16-bits verticale resolutie, 4 kanalen, 64 Mpts arbitraire golfvormlengte, 10,1" TFT LCD-touchscreen.
- UTG9504T: Golfvormgenerator, 500 MHz uitgangsfrequentie, 2,5 GSa/s aftastfrequentie, 16-bits/14-bits verticale resolutie, 4 kanalen, 64 Mpts arbitraire golfvormlengte, 10,1" TFT LCD-touchscreen.
