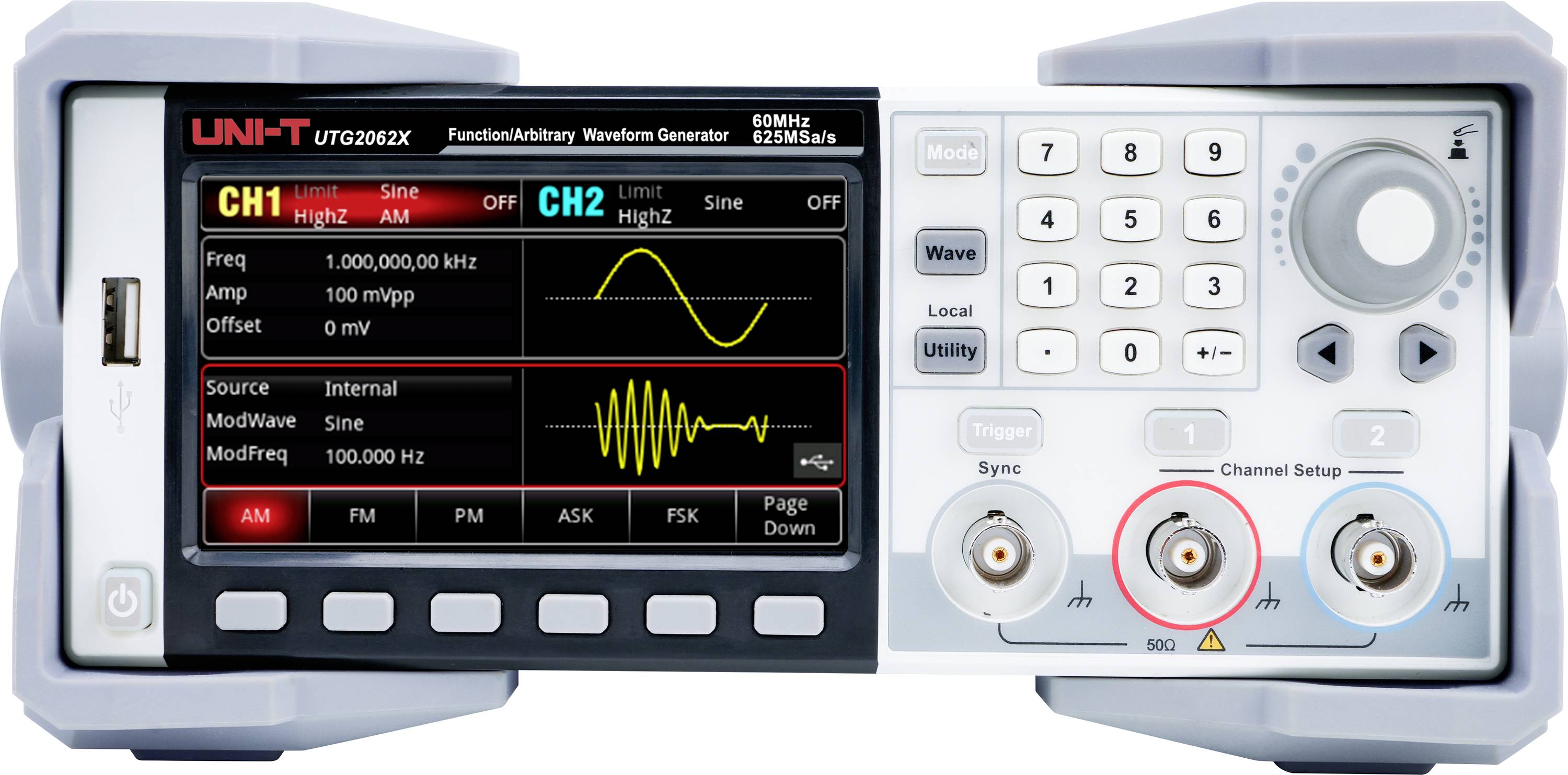

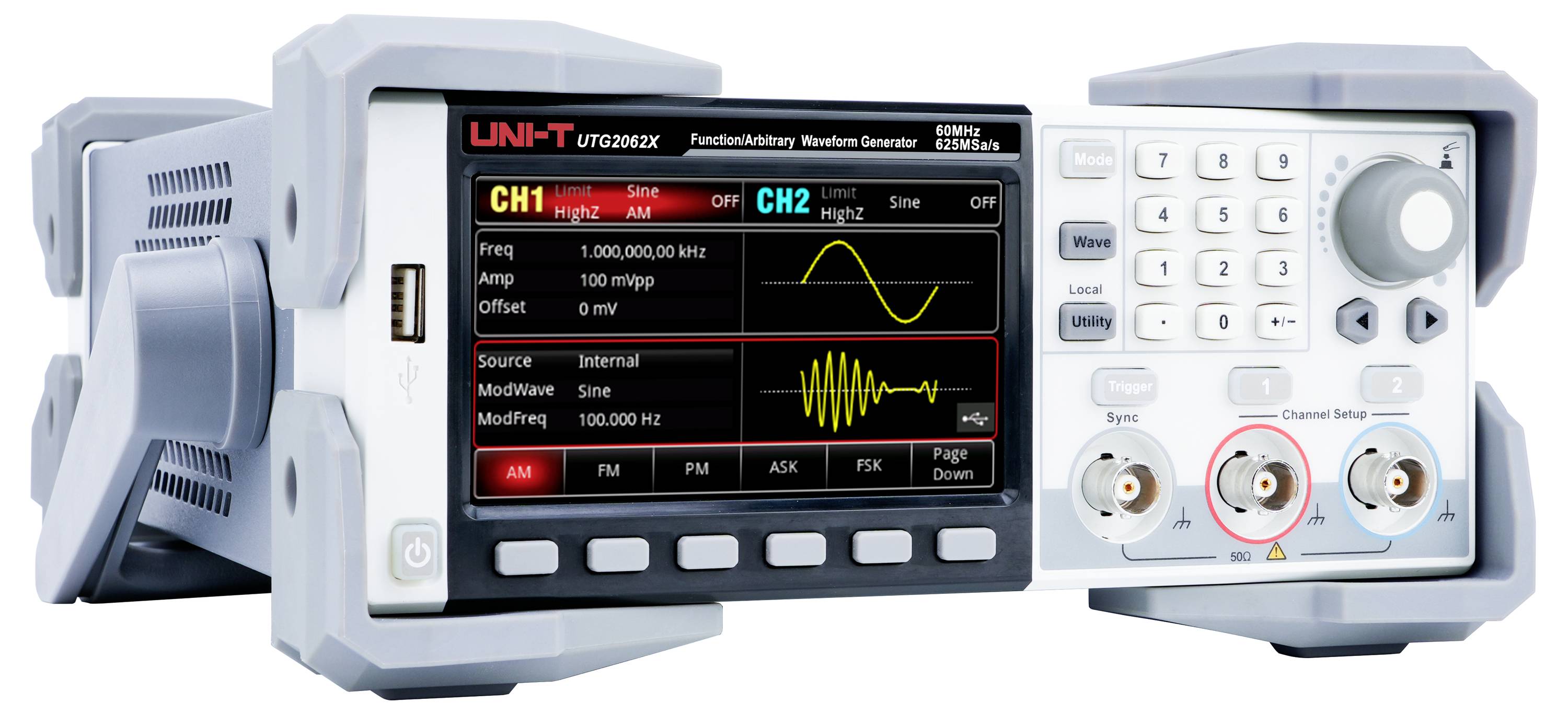

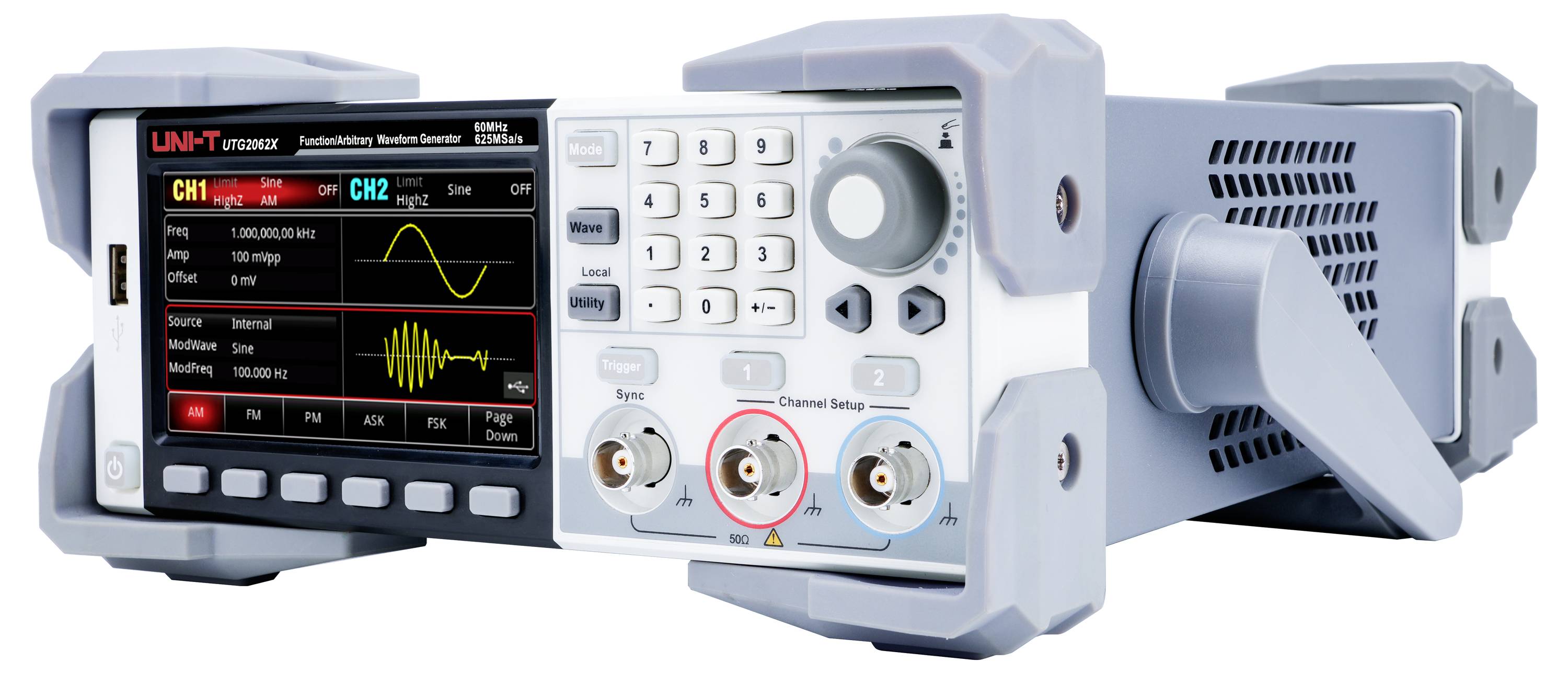

Uni-T UTG2062X Functiegenerator 60 MHz (max) 2-kanaals
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Highlights & Details
UNI-T UTG2062X arbitraire functiegenerator 60 MHz 2-kanaals 625MS/s 64Mpts 4,3" TFT-LCD
- - Max. Uitgangsfrequentie: 60 MHz
- - Sampling rate: 625 MSA/s
- Verticale resolutie 16-bits
- - Kanalen: 2
- - Arbitraire golfvormlengte: 64 Mpts
- - Display: 4,3" TFT-LCD
Technische specificaties
- Soortnaam
Functiegenerator
- Frequentiebereik
60 MHz (max)
- Weergave
LCD
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 190 mm x 330 mm
- Gewicht
3 kg
- Aantal kanalen
2-kanaals
- Frequentie (max.)
60 MHz
- Breedte
190 mm
- Hoogte
330 mm
- Type
UTG2062X
Documenten en downloads
Datablad
Datablad 3400015 Uni-T UTG2062X Functiegenerator 60 MHz (max) 2-kanaals
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3400015 Uni-T UTG2062X Functiegenerator 60 MHz (max) 2-kanaals
Gebruiksaanwijzingen en veiligheidsinformatie 3400015 Uni-T UTG2062X Functiegenerator 60 MHz (max) 2-kanaals
Gebruiksaanwijzingen en veiligheidsinformatie 3400015 Uni-T UTG2062X Functiegenerator 60 MHz (max) 2-kanaals
Omschrijving
De UTG2062X is een voordelige functie-/arbitraire golfvormgenerator die met DDS-technologie nauwkeurige en vervormingsarme signalen produceert. Hij biedt een maximale uitgangsfrequentie van 60 MHz, een sampling rate van 625 MSA/s en een 16-bits resolutie om een stabiele en zeer nauwkeurige signaaluitvoer te garanderen. Met 2 kanalen, een golfvormlengte van 64 Mpts en een 4,3 inch TFT LCD-touchscreen is de UTG2062X eenvoudig te bedienen en biedt een efficiënte oplossing voor leer-, test- en golfprestatieanalyses.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- - 4,3" touch display: 4,3" display met hoge resolutie en touch-bediening voor een snellere en comfortabelere bediening van het apparaat.
- - Gelijkwaardig vermogen op beide kanalen: Hoge uitgang met grote amplitude - beide kanalen bieden een volledige amplitude van 20 Vpp bij frequenties tot 20 MHz.
- - Lage vervorming: Uitstekende harmonische vervorming met een storingsvrij dynamisch bereik van -80 dBc.
- - Laag jitter: Geavanceerde digitale aftasttechnologie zorgt voor een stabiele en nauwkeurige signaaluitvoer.
- - Snelle kantbesturing: De nieuwe generatie van zeer nauwkeurige, brede dynamische pulsgolven biedt een minimale pulsbreedte van 8 ns. De pulsbreedte is fijn instelbaar met een minimale stapgrootte van 100 pk en maakt het genereren van hogere harmonischen mogelijk.
- - Hoge signaal-ruisafstand (SNR): Een kleine signaaloverlay met een grote DC-component vermindert de uitgangsruis en verhoogt de signaal-ruisafstand (SNR). (Het CH1-signaal in de afbeelding wordt door de UTG2000X-serie gegenereerd.)
- - Veelzijdige modulatiemodi: Ondersteuning voor 15 modulatietypen, waaronder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM EN PWM.
- - Kanaalkoppeling: Signalen kunnen door de SMM-functie of kanaalstapeling worden gecombineerd om instelbare SNR-signalen en Dual-dual-tone-multifrequentiesignalen te genereren.
- - Arbitraaseditor: Met de Arbitraaseditor kunnen individuele golfvormen worden gemaakt door het invoegen van standaardgolven of vrij tekenen.
Omvang van de levering
- - UTG2062X (2CH, 60 MHz)
- - Netsnoer × 1
- - USB-kabel × 1
- - BNC-BNC-kabel × 1
- - BNC-kabel met rode en zwarte krokodillenklemmen × 1
- - Meertalige veiligheidsinstructies
- - Beknopte gebruiksaanwijzing
- - Kalibratiecertificaat
Opmerkingen
Andere modellen
- UTG2122X: 120 MHz uitgangsfrequentie, 625 MSA/s aftastfrequentie, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.
UTG2082X: 80 MHz uitgangsfrequentie, 625 MSA/s sampling rate, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.
