Uni-T UT-P21 Hoogspanningssonde 50 MHz
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Highlights & Details
UNI-T hoogspanning sonde 1000:1 40 MHz 10.000 V/DC 7000Vrms/AC
- Bandbreedte 50 MHz
Technische specificaties
- Passieve hoogspanningssonde: (1000:1)
- Spanning: DC 15 kVrms/AC 10 kV (sinusgolf)
- Soortnaam
Hoogspanningssonde
- Bandbreedte
50 MHz
Fabrieksstandaard (zonder certificaat)
- UKCA
n.v.t.
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3415528 Uni-T UT-P21 Hoogspanningssonde 50 MHz
Omschrijving
De UT-P21 is een zeer nauwkeurige passieve hoogspanningstastkop, ideaal ideaal voor veilige en betrouwbare metingen in hoogspanningstoepassingen. Met een maximale bedrijfsspanning van DC 10 kV/AC 7 kV RMS en een bandbreedte van 40 MHz maakt hij nauwkeurige signaaldetectie met minimale vervorming mogelijk. Dankzij de 1:1000 dempingsverhouding, 100 MΩ ingangsimpedantie en lage ingangscapaciteit (3,0 PF) is deze uitermate geschikt voor vermogenselektronica, hoogspanningstests en systeemanalyse.
De UT-P21 voldoet aan de IEC-61010-veiligheidsnormen en garandeert de hoogste veiligheid bij metingen. De 2 meter kabel zorgt voor flexibel gebruik, terwijl de geïntegreerde compensatiekandenator (5 PF - 50 PF) voor maximale meetnauwkeurigheid zorgt. Ontwikkeld voor professionals in onderzoek, industrie en ontwikkeling, biedt de UT-P21 een betrouwbare oplossing voor veeleisende testomgevingen.
De teksten voor dit artikel zijn automatisch vertaald.
De UT-P21 voldoet aan de IEC-61010-veiligheidsnormen en garandeert de hoogste veiligheid bij metingen. De 2 meter kabel zorgt voor flexibel gebruik, terwijl de geïntegreerde compensatiekandenator (5 PF - 50 PF) voor maximale meetnauwkeurigheid zorgt. Ontwikkeld voor professionals in onderzoek, industrie en ontwikkeling, biedt de UT-P21 een betrouwbare oplossing voor veeleisende testomgevingen.
De teksten voor dit artikel zijn automatisch vertaald.

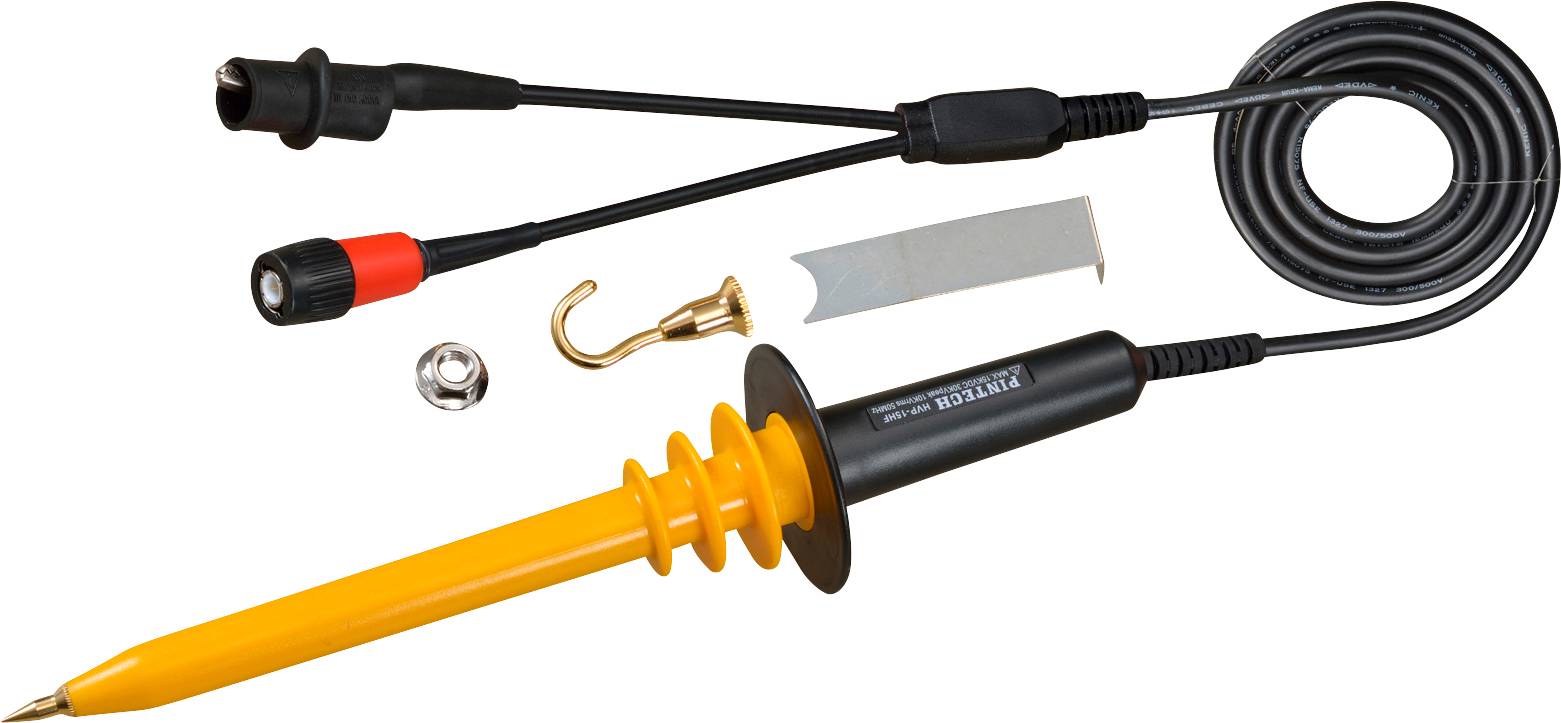

Omvang van de levering
- - UNI-T UT-P21 HOOGSPANNINGSTASTKOP
- - Aardingskabel
- - Sonde
- - Gebruiksaanwijzing
Opmerkingen
1- Pas meten als de aardingskabel correct is aangesloten.
2) In geen geval mag de aardingskabel op een hoogspanningsbron worden aangesloten of de punt van de hoogspanningstastkop worden geaard.
3) Voordat de hoogspanningsvoeding wordt ingeschakeld, moet u ervoor zorgen dat geen enkel deel van het lichaam het hoogspanningsdeel raakt.
4) Bij metingen via DC10KV of AC7KV de meting niet langer dan 1 minuut voortzetten, om oververhitting te voorkomen die de nauwkeurigheid van de meting kan beïnvloeden. Wacht ondertussen ongeveer 5 minuten voordat de meting opnieuw wordt uitgevoerd.
5) Controleer, voordat de aarding wordt opgeheven, of de punt van de hoogspanningstastkop niet in de buurt van de hoogspanningsvoeding ligt.
