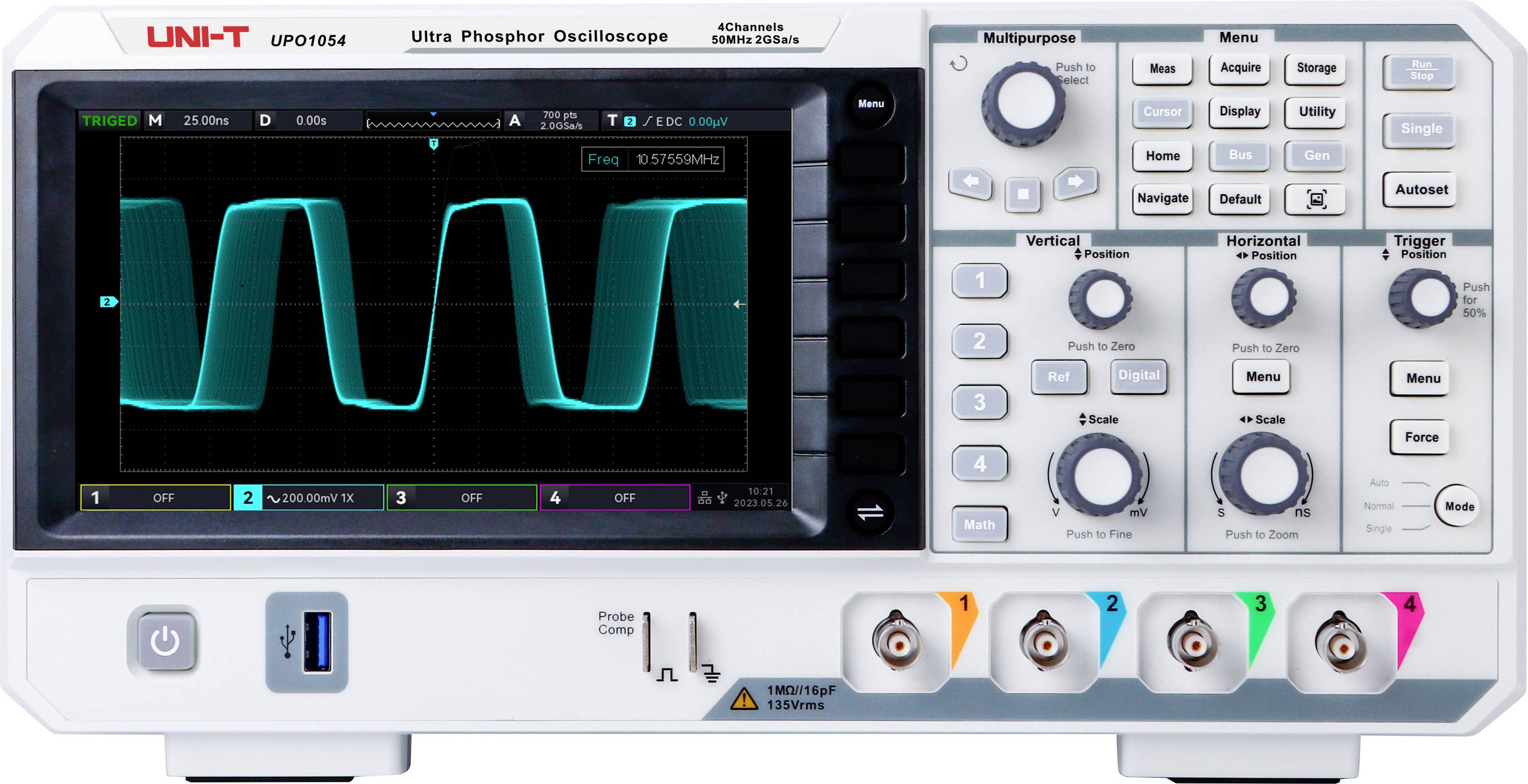

Een oscilloscoop met een golfvorm op het scherm. De bedieningselementen bevinden zich rechts, inclusief menu- en instellingsknoppen.

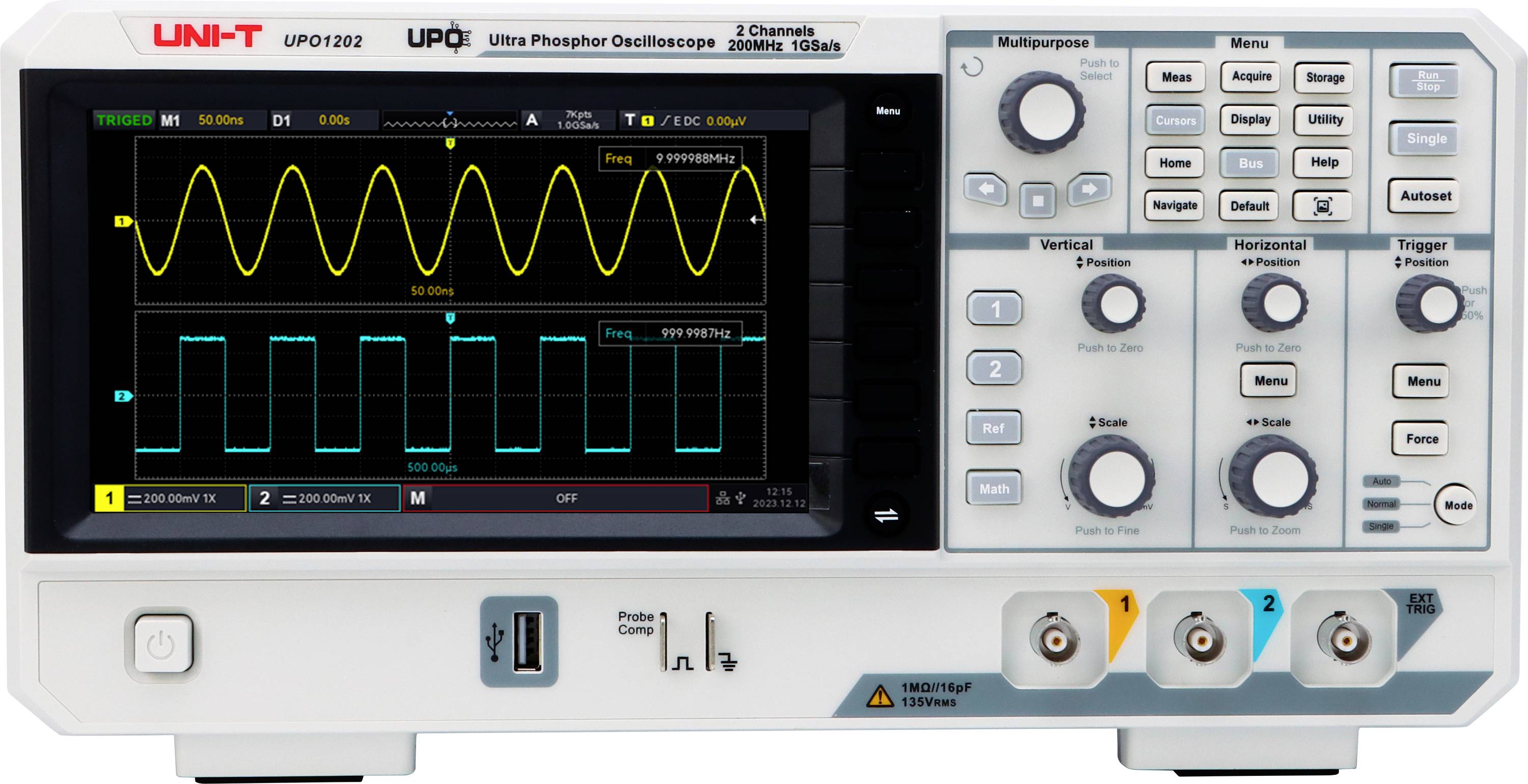

Oscilloscoop toont sinusvormige en rechthoekige golven op het scherm, met bedieningselementen voor het aanpassen van schaal en triggersterkte.

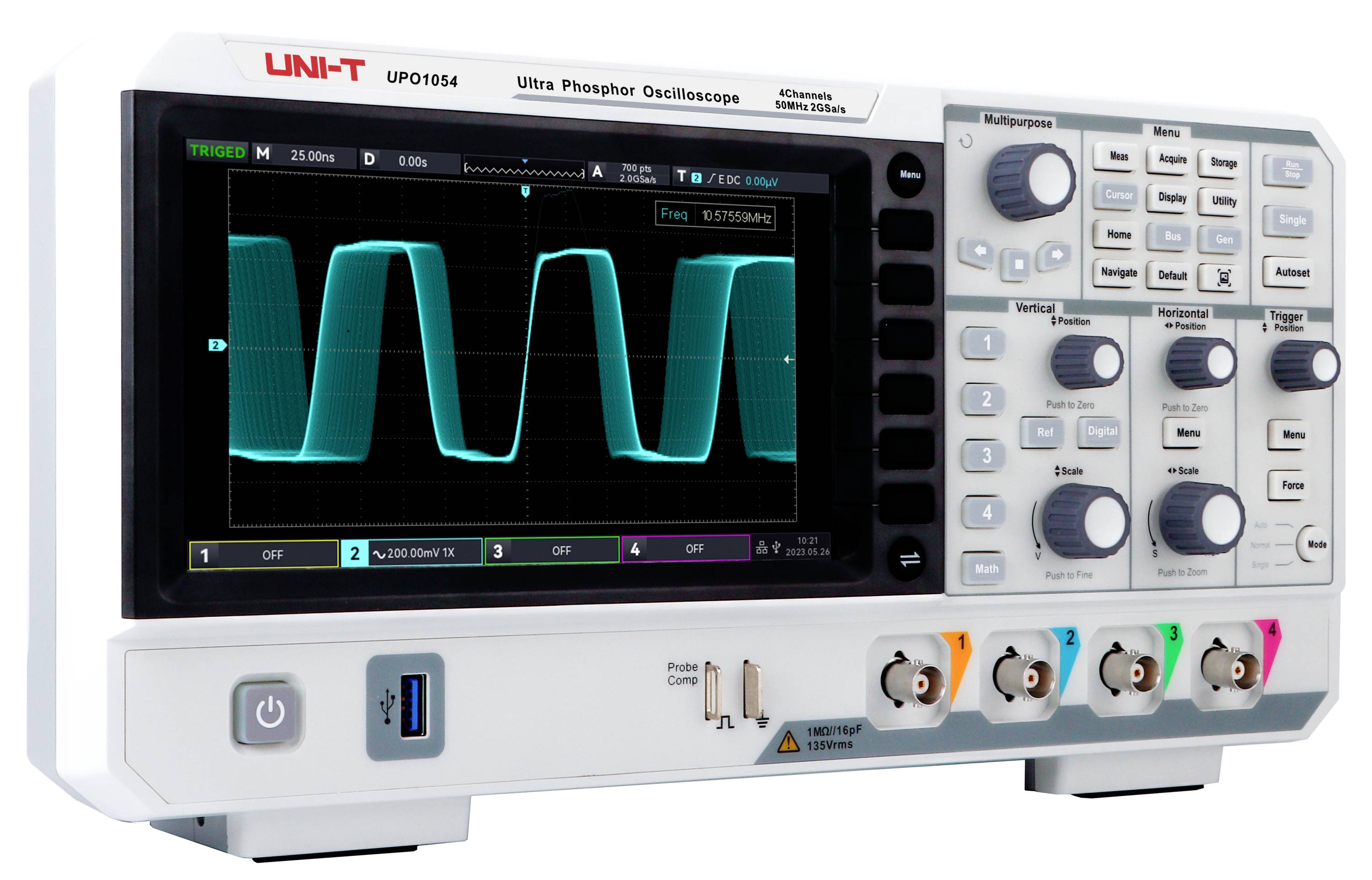

Een digitaal oscilloscoop met een display waarop een golfvorm wordt weergegeven. Bedieningselementen en aansluitingen bevinden zich rechts van het display.

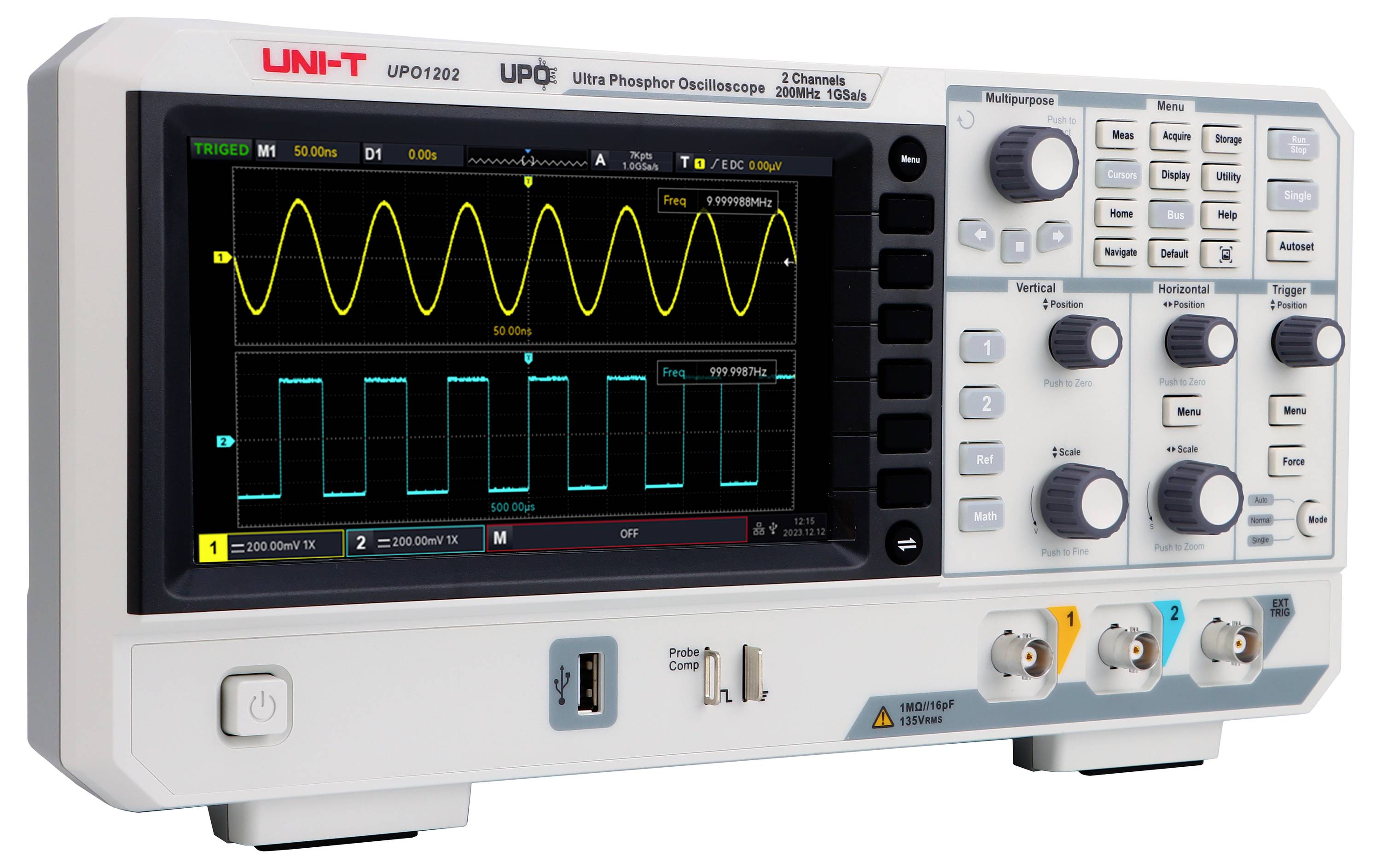

Een oscilloscoop toont twee golvende signalen op het scherm. Bedieningsknoppen en aansluitingen bevinden zich rechts naast het display.

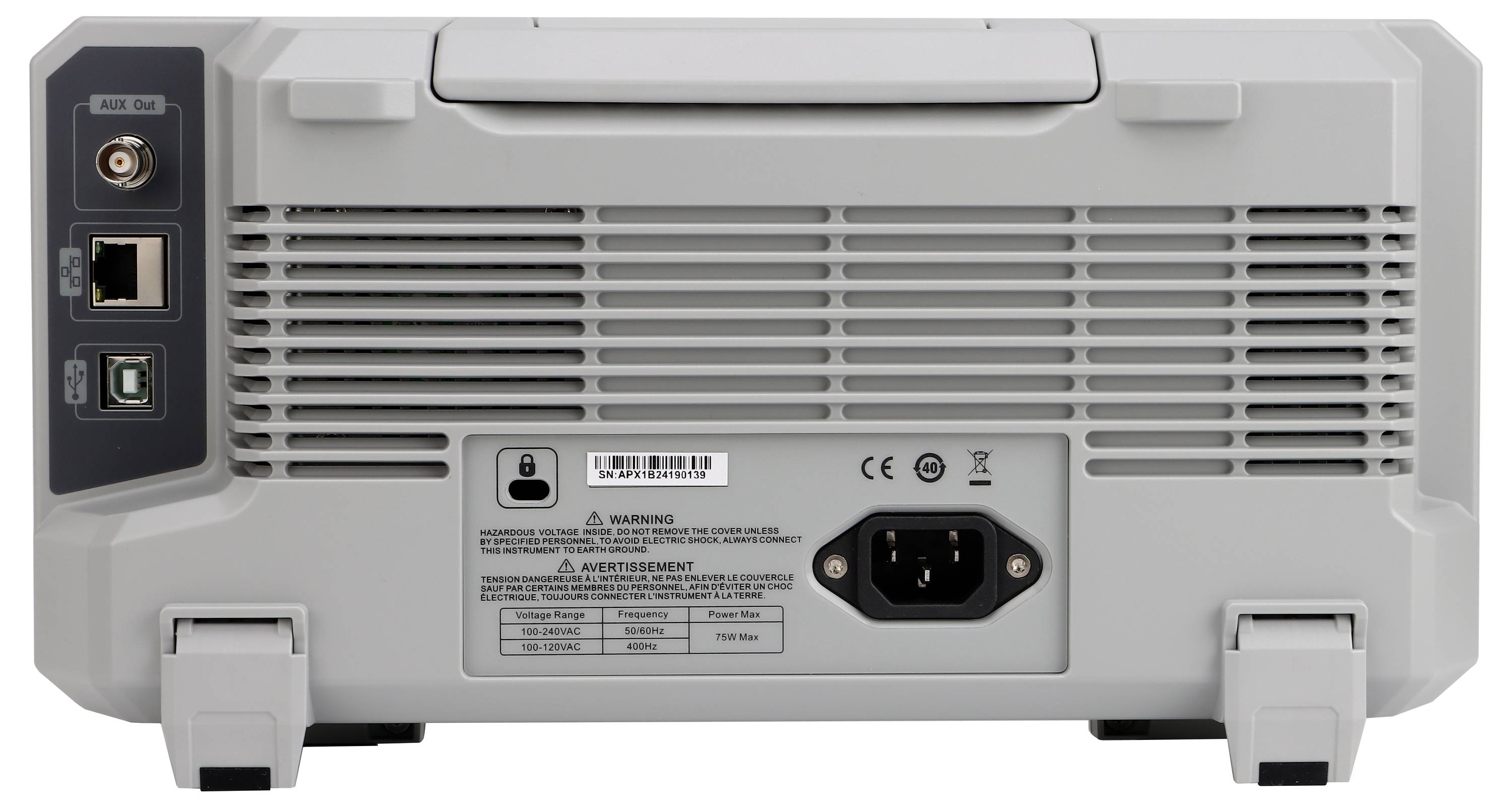

Achterkant van een elektronisch apparaat met meerdere aansluitingen, waaronder netwerk- en USB-poorten, en een stroomaansluiting, op een grijze ondergrond.

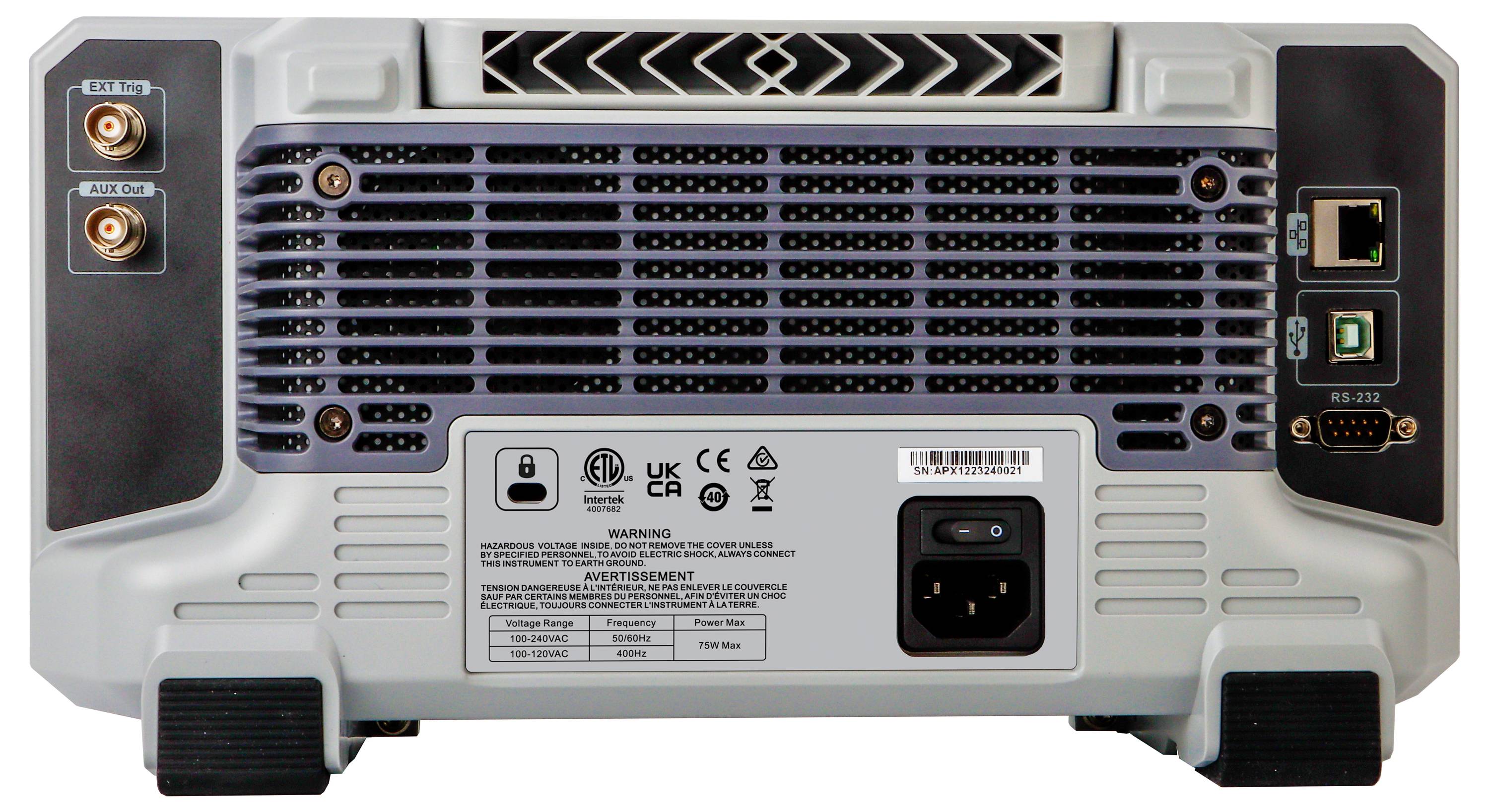

Achterkant van een elektrisch apparaat met aansluitingen voor Ethernet-kabel, stroomaansluiting en ventilatierooster. Veiligheidsinstructies zijn afgebeeld.

1/6

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Juridisch probleem melden

Highlights & Details

UNI-T UPO1054 digitale oscilloscoop 50 MHz 4-kanaals 2 GSa/s 56 Mpts 500,000wfms/s 7" display digitaal geheugen (DSO)

50 MHz
Aantal analoge ingangen (max.): 4

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 50 MHz

Samplingrate/kanaal: 2 GSa/s

Bijzonderheden: Digitaal geheugen (DSO)

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Interfaces: RS-232C

Geheugendiepte/kanaal: 56 Mpts

Type: UPO1054

Documenten en downloads

Datablad

Datablad 3399998 Uni-T UPO1054 Digitale oscilloscoop 50 MHz 2 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3399998 Uni-T UPO1054 Digitale oscilloscoop 50 MHz 2 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)

Omschrijving

De UPO1054 digitale oscilloscoop maakt gebruik van de Ultra fosfor2.0-technologie. Het biedt een bandbreedte van 50 MHz, een real-time sampling rate van maximaal 2 GSa/s en is uitgerust met 4 kanalen. Bovendien ondersteunt het een onafhankelijke DVM-module, beschikt het over uitgebreide trigger- en bus-decoderingsfuncties en een volledige, op geheugen gebaseerde hardware-real-time decodering. De oscilloscoop is geschikt voor Embedded System design, meettechniek, consumentenelektronica, automotive elektronica, veldonderhoud en onderwijs en vele andere toepassingen.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

- Fast Acquire Fosfor: Maakt gebruik van de originele Ultra Fosfor display-technologie voor verbeterde signaalvisualisatie.
- Real-time hardware-registratie: Slaat maximaal 120.000 frames op voor gedetailleerde signaaltracking.
- 56 Mpts lange geheugendiepte: Maakt langdurige golfvormregistratie mogelijk zonder vervorming bij hoge aftastfrequenties.
- 36 parametermetingen: Ondersteunt snelle parameters en statistische metingen, inclusief beeldschermmeting, cursorselectie en drempelinstellingen.
- Hoge detectiesnelheid: 150.000 wfms/s in de normale modus, tot 500.000 wfms/s in de Fast-Acquire-modus door innovatieve digitale parallelle verwerking.
- Navigatiefunctie: Biedt tijd-, marker- en segmentnavigatie voor snelle golfvormlokalisatie en ondersteunt automatisch scrollen met instelbare snelheden.
- DVM-functie: Geïntegreerde digitale voltmeter met overlimit-alarm.
- Cursormeting: Ondersteunt gelijktijdige meting op CH1, CH2, CH3, CH4, MATH, REF, inclusief gelijktijdige tijd- en spanningsmeting.
- Golfvormopname in videoformaat: Maakt weergave en analyse op de PC mogelijk om de gebruikerservaring te verbeteren.
- Hardware-real-time decodering van het volledige geheugen: Met 56Mpts geheugen vindt de real-time decodering van RS232/UART, I2C en SPI veel sneller plaats dan traditionele software decodering.
- 1Mpts uitgebreide FFT: Ondersteunt weergave van meerdere bereiken, spectrale afzonderlijke weergave, 4 sporen en 4 detectormodi en automatische meting van piekwaarden voor snelle identificatie van spectrale sleutelkenmerken.

Omvang van de levering

- UPO1054 (50 MHz, 4 kanalen) x 1
- Netsnoer x 1
- USB-kabel x 1
- Passieve meetkoppen UT-P03 (60 MHz) x4
- Kalibratiecertificaat x 1
- Meertalige veiligheidsinstructies x 1
- Beknopte handleiding x 1

Opmerkingen

Andere modellen

- UPO1104: 100 MHz bandbreedte, 4 analoge kanalen, 2 GSa/s aftastfrequentie, tot 56 Mpts geheugendiepte, golfvormdetectiesnelheid van 500.000 wfms/s.

- UPO1204: 200 MHz bandbreedte, 4 analoge kanalen, 2 GSa/s aftastfrequentie, tot 56 Mpts geheugendiepte, golfvormdetectiesnelheid van 500.000 wfms/s.
