Uni-T UDP4303S Labvoeding, regelbaar 0 - 32 0 - 3 A 297 W USB-device, USB-host, LAN, RS232 Programmeerbaar Aantal uitgan
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
20 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 941,32 / Stuk)
€ 941,32
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
UNI-T UDP4303S programmeerbare laboratoriumvoeding
- Aantal uitgangen 4 x
- 0 - 32 / 0 - 3 A
- 0 - 32 V / 0 - 3 A
- 0 - 15 V / 0 - 3 A
- 0 - 6 V / 0 - 10 A
- 297 W
- USB-device, USB-host, LAN, RS232
- Programmeerbaar
Technische specificaties
- 4,3 inch TFT-LCD
- Interne serie- en parallelschakeling voor CH1 en CH2
- 4-draads remote sensing (voor alle 4 kanalen)
- Listenuitvoer (maximaal 512 groepen)
- Golfvorm-weergave
- Recorder, analysator
- Monitor
- Type
UDP4303S
- Soortnaam
Labvoeding, regelbaar
- Aantal uitgangen
4 x
297 W
- Technologie
Lineair geregeld
- Interfaces
USB-device
USB-host
LAN
RS232
- Bijzonderheden
Programmeerbaar
- Afm.
(l x b x h) 445 x 225 x 159.6 mm
Fabrieksstandaard (zonder certificaat)
- Ingangsspanning
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Gewicht
10.5 kg

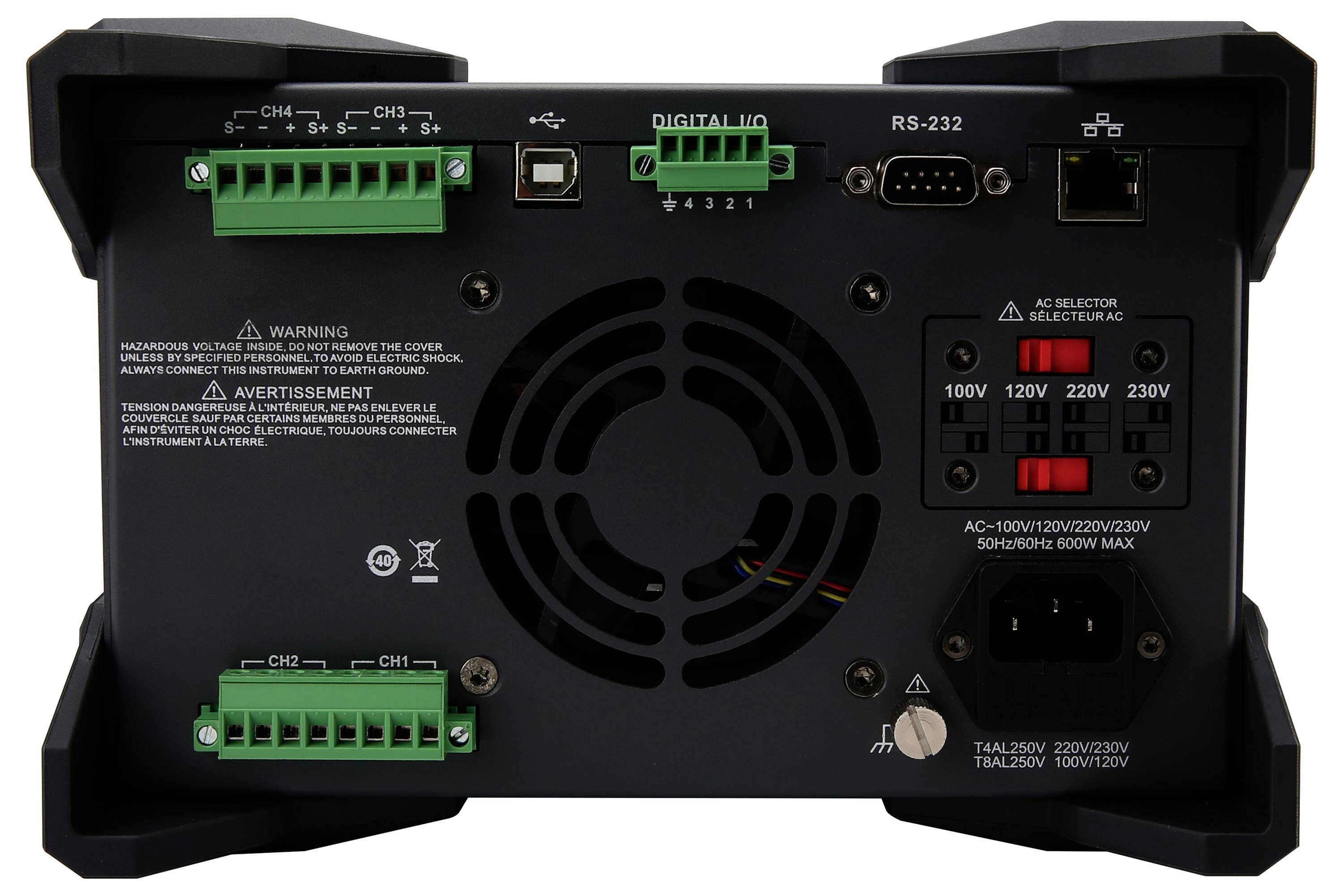

- Aansluitingen
Uitgangsaansluitingen aan de voor- en achterkant
Sense-aansluitingen voor 4-draads meetuitgangsaansluitingen aan de voor- en achterkant
Sense-aansluitingen voor 4-draads meting
- Uitvoering
Ondersteunt 3U, 1/2-rack vormfactor
- Uitgangsspanning (max.)
32 V
- Uitgangsspanning (min.)
0 V
- Uitgangsspanning 2 (max.)
32 V
- Uitgangsspanning 2 (min.)
0 V
- Uitgangsspanning 3 (max.)
15 V
- Uitgangsspanning 3 (min.)
0 V
- Uitgangsspanning 4 (max.)
6 V
- Uitgangsspanning 4 (min.)
0 V
- Uitgangsstroom (max.)
3 A
- Uitgangsstroom (min.)
0 A
- Uitgangsstroom 2 (max.)
3 A
- Uitgangsstroom 2 (min.)
0 A
- Uitgangsstroom 3 (max.)
3 A
- Uitgangsstroom 3 (min.)
0 A
- Uitgangsstroom 4 (max.)
10 A
- Uitgangsstroom 4 (min.)
0 A
- Type
Programmeerbaar, lineair
- Breedte
225 mm
- Hoogte
159.6 mm
445 mm
- Max. temperatuur
40 °C
- Min. temperatuur
0 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3532352 Uni-T UDP4303S Labvoeding, regelbaar 0 - 32 0 - 3 A 297 W USB-device, USB-host, LAN, RS232 Programmeerbaar Aantal uitgan
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532352 Uni-T UDP4303S Labvoeding, regelbaar 0 - 32 0 - 3 A 297 W USB-device, USB-host, LAN, RS232 Programmeerbaar Aantal uitgan
Gebruiksaanwijzingen en veiligheidsinformatie 3532352 Uni-T UDP4303S Labvoeding, regelbaar 0 - 32 0 - 3 A 297 W USB-device, USB-host, LAN, RS232 Programmeerbaar Aantal uitgan
Gebruiksaanwijzingen en veiligheidsinformatie 3532352 Uni-T UDP4303S Labvoeding, regelbaar 0 - 32 0 - 3 A 297 W USB-device, USB-host, LAN, RS232 Programmeerbaar Aantal uitgan
Omschrijving

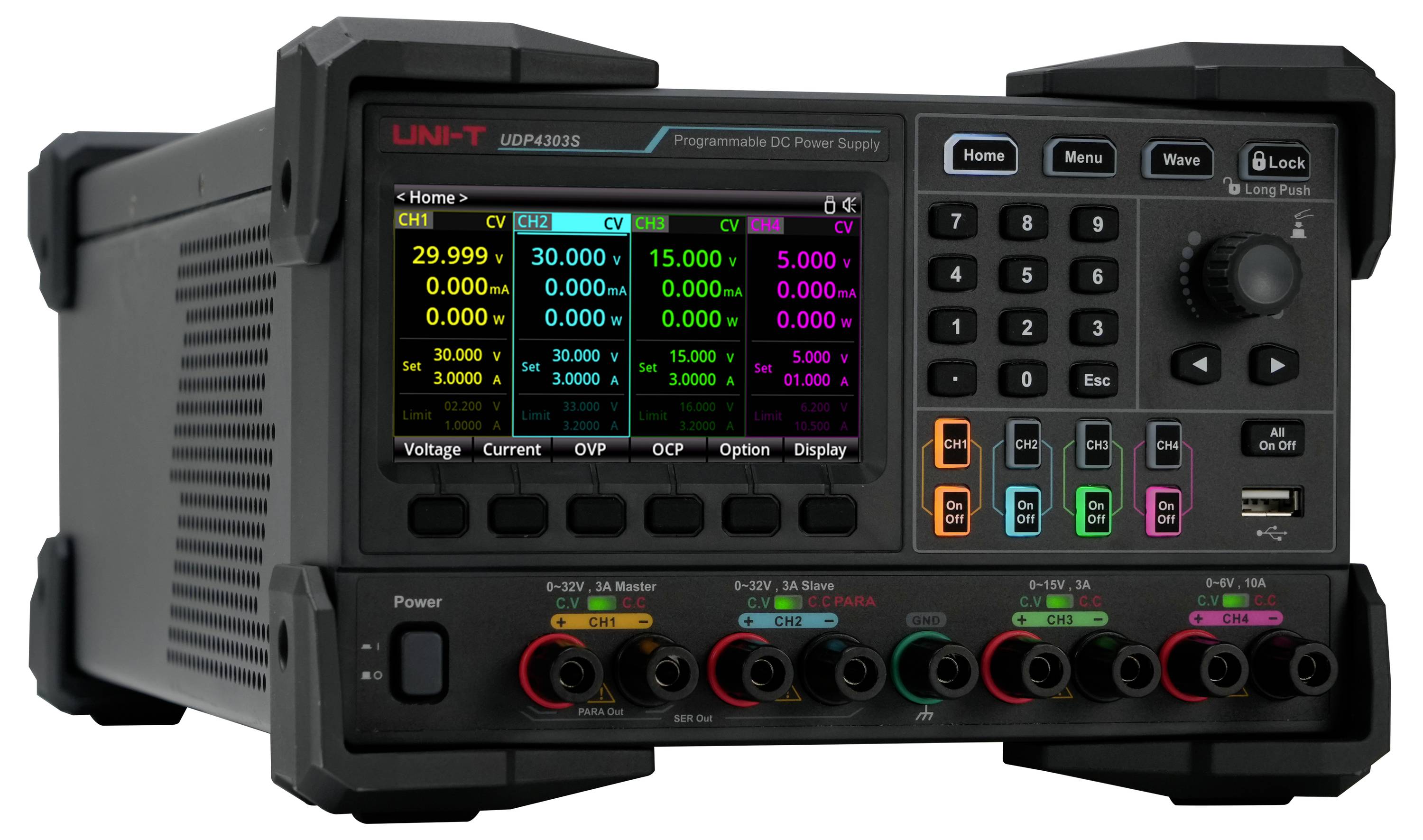

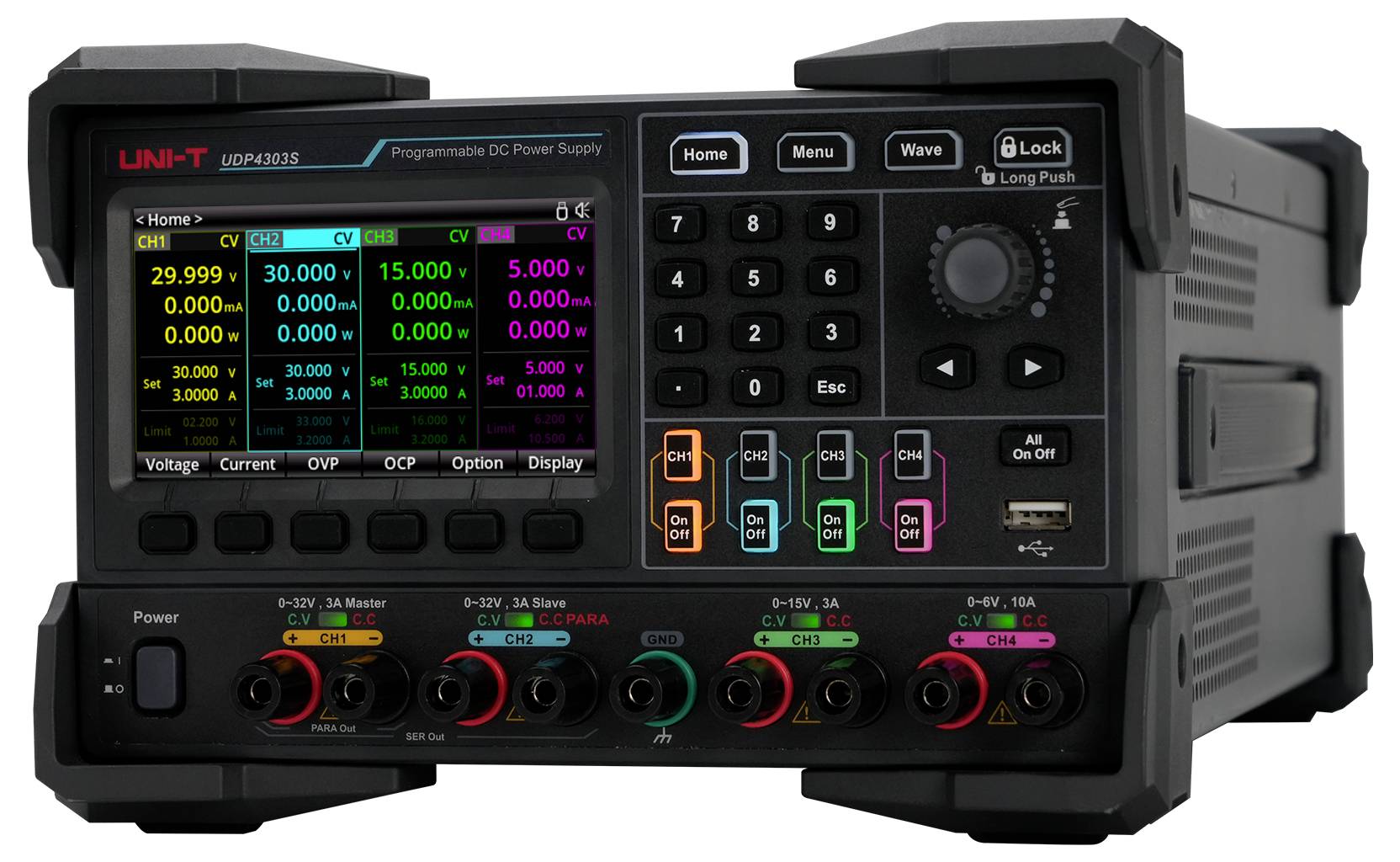

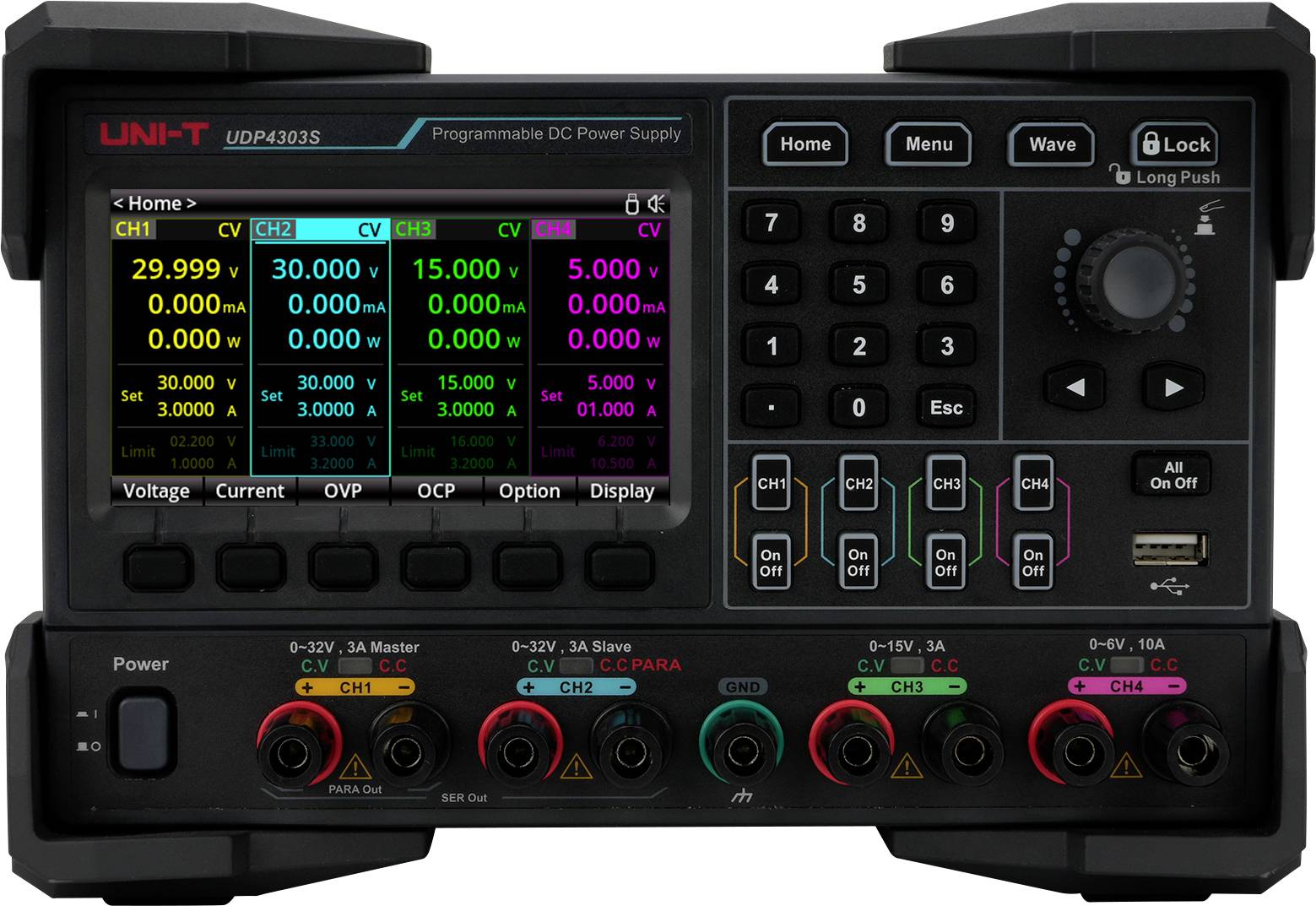

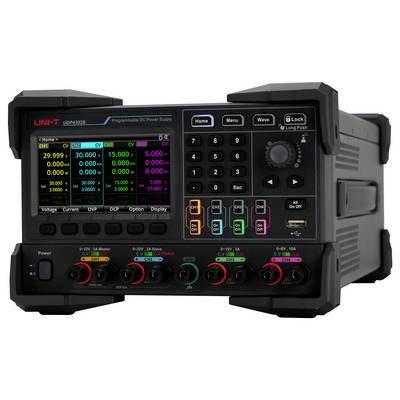

De programmeerbare lineaire DC-laboratoriumvoeding UDP4303S biedt vier onafhankelijke uitgangen: Twee met 32 V/3 A, een met 15 V/3 A en een met 6 V/10 A. Deze wordt gekenmerkt door een uiterst geringe lastregeling en een minimale restrimpel. Elk kanaal is galvanisch van elkaar gescheiden en ondersteunt de 4-draads Remote Sense-functie voor nauwkeurige spanningsregeling op het lastpunt. De kanalen 1 en 2 kunnen intern in serie of parallel worden geschakeld, wat was bedoeld om de flexibiliteit in verschillende toepassingen aanzienlijk te verhogen. Bovendien beschikt het apparaat over veelzijdige communicatie-interfaces, waaronder RS232, Ethernet, SPI en meerdere digitale I/O's, die een comfortabele afstandsbediening mogelijk maken. Het 4,3 inch grote kleurendisplay biedt een gebruiksvriendelijke interface met uitgebreide functies zoals lijstmodus, vertragings- en triggerfuncties, bewaking, gegevensregistratie, golfvormweergave, voorinstellingen van de uitgang, systeeminstellingen, taalkeuze en geïntegreerde webserver. Daarmee is de UDP4303S de ideale oplossing voor veeleisende testomgevingen in ontwikkeling, laboratorium en productie.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Hoog vermogen en precisie: 297 W totaal vermogen via vier geïsoleerde kanalen (2 x 32 V/3 A, 1 x 15 V/3 A, 1 x 6 V/10 A) voor stabiele en betrouwbare voeding.
- Hoge resolutie: Stroomresolutie tot 1 µA en spanningsresolutie tot 1 mV op alle kanalen voor exacte besturing en meting.
- Nauwkeurige programmering: 1 ms tijdresolutie maakt nauwkeurige en vloeiende besturing van dynamische uitgangsverlopen mogelijk.
- Snelle sampling rate: 8 KSA/s stroommeetfrequentie voor de registratie van transiënten en golfvormverlopen.
- Veelzijdige bedrijfsmodi: Ondersteunt onafhankelijke, seriële en parallelle werking voor flexibele toepassingsmogelijkheden.
- Intuïtieve bediening: 4,3-inch LCD met zes selecteerbare gebruikersinterfaces voor comfortabele gegevensweergave.
- Uitgebreide functies: Geïntegreerde lijst-, trigger-, bewakings-, vertragings- en registratiefuncties voor geautomatiseerde tests.
- Kanaaltracking: CH1 en CH2 kunnen worden gesynchroniseerd om gelijktijdige instelling en besturing mogelijk te maken.
- Geavanceerde connectiviteit: RS-232, USB-host/device, LAN, digitale I/O en sense-interfaces voor eenvoudige integratie en afstandsbediening.
- Veilige metingen: Volledige risolatie met bescherming tegen ompoling, overspanning en overspraak.
- Afstandscompensatie: 4-draads Remote-Sense-functie compenseert leidingverliezen en verbetert de meetnauwkeurigheid.
Omvang van de levering
- 1x UDP4303S (4CH programmeerbare lineaire netvoeding)
- 1x voedingskabel
- 1x USB 2.0-printerkabel, 1,5 m.
- 1x digitale IO-stekker
- 2x sense-stekker
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x gebruiksaanwijzing
