Uni-T MSO7104X Digitale oscilloscoop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 11.500,00 / Stuk)
€ 11.500,00
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details

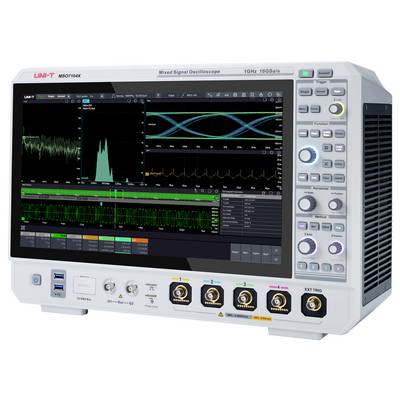

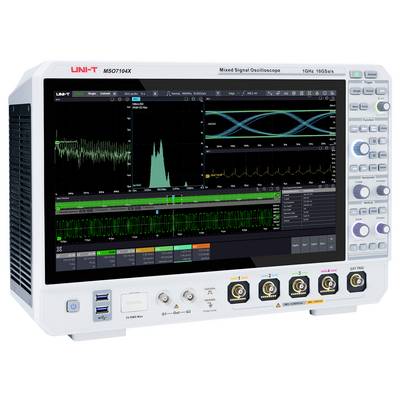

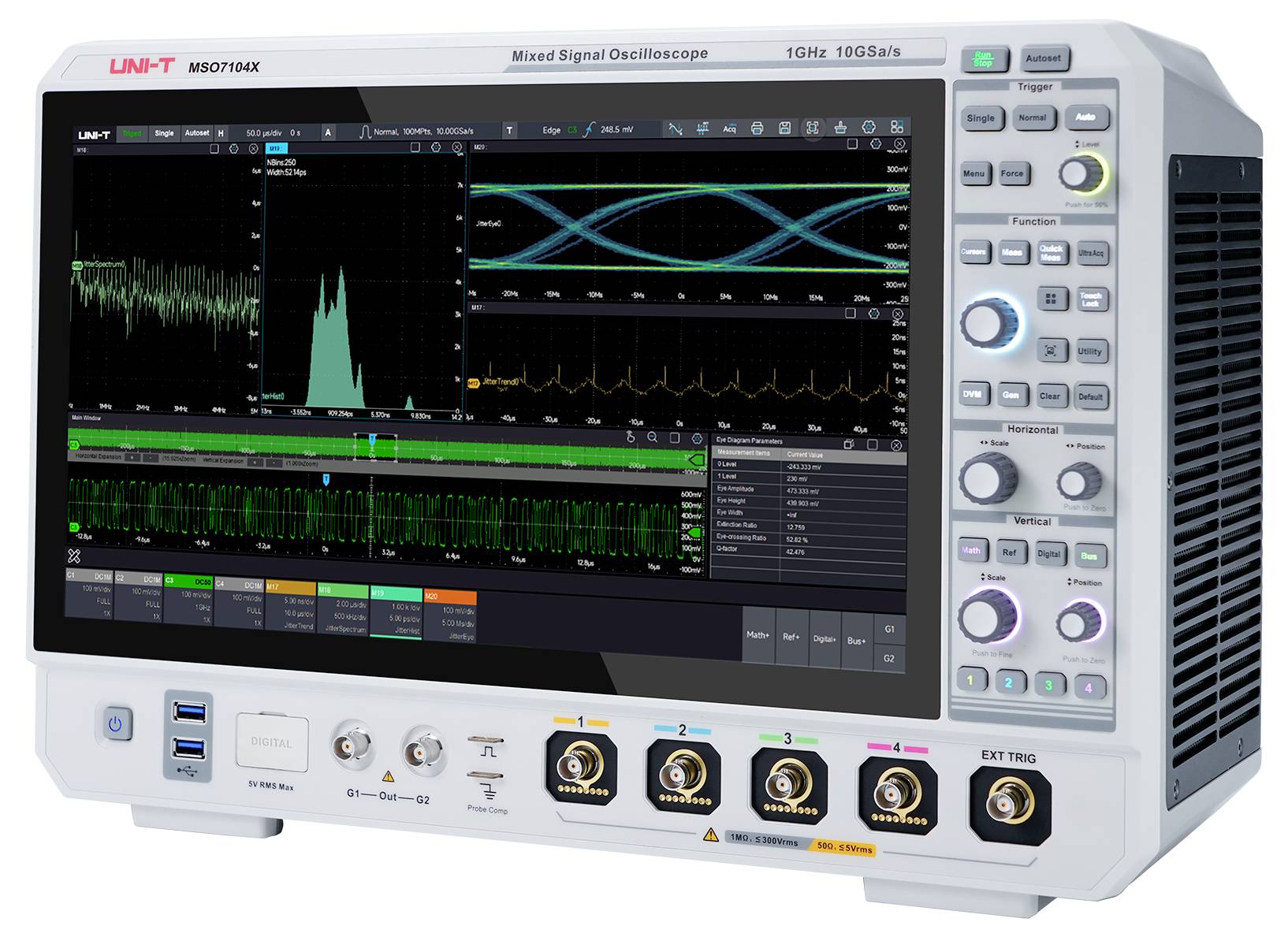

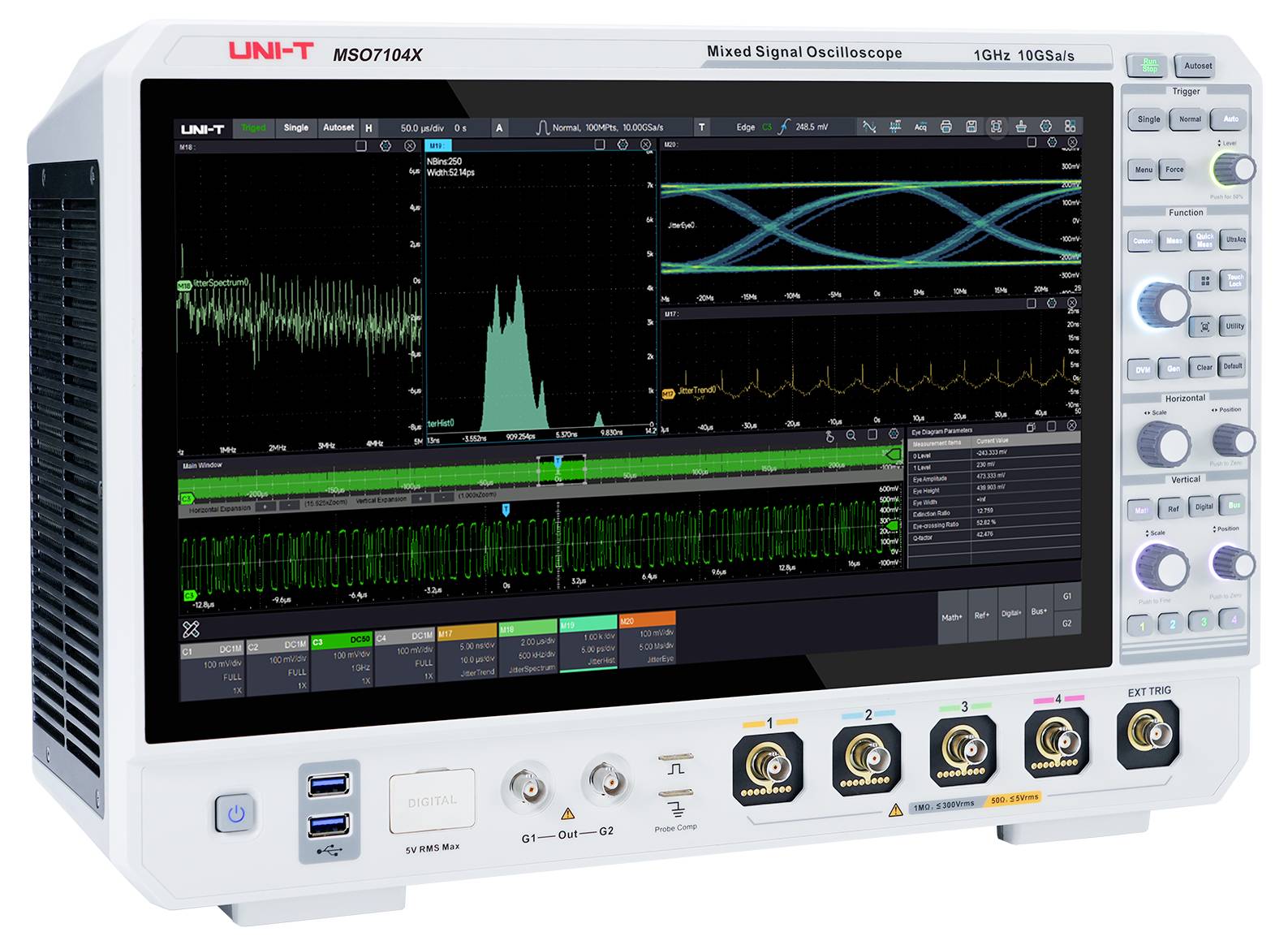

UNI-T mixed signal oscilloscoop MSO7104X
- 1 GHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- UltraAcq-technologie (tot 600,000 wfms/s real-time capture rate)
- Sequence mode (tot 2.000.000 wfms/s capture rate)
- Uitgebreide analysefuncties (power Power, jitter, protocol, maskers-/limit-test).
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
1 GHz
- Samplingrate/kanaal
10 GSa/s
- Scherm
15,6 inch FHD capacitief touchscreen, resolutie 1920 x 1080
- Resolutie
8 Bit
- Beeldschermgrootte
15,6 inch
- Tijdbasis
100 ps/div - 1000 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
300 V
- Voedingsspanning
100 - 240 V / 50-60 Hz
- Afm.
(l x b x h) 200 x 445 x 302 mm
- Gewicht
10.5 kg
- Aantal digitale ingangen (max.)
16
- Scherm
1920 x 1080 Pixel
- Breedte
445 mm
- Hoogte
302 mm
200 mm

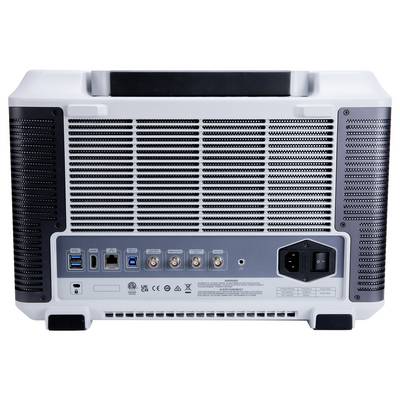

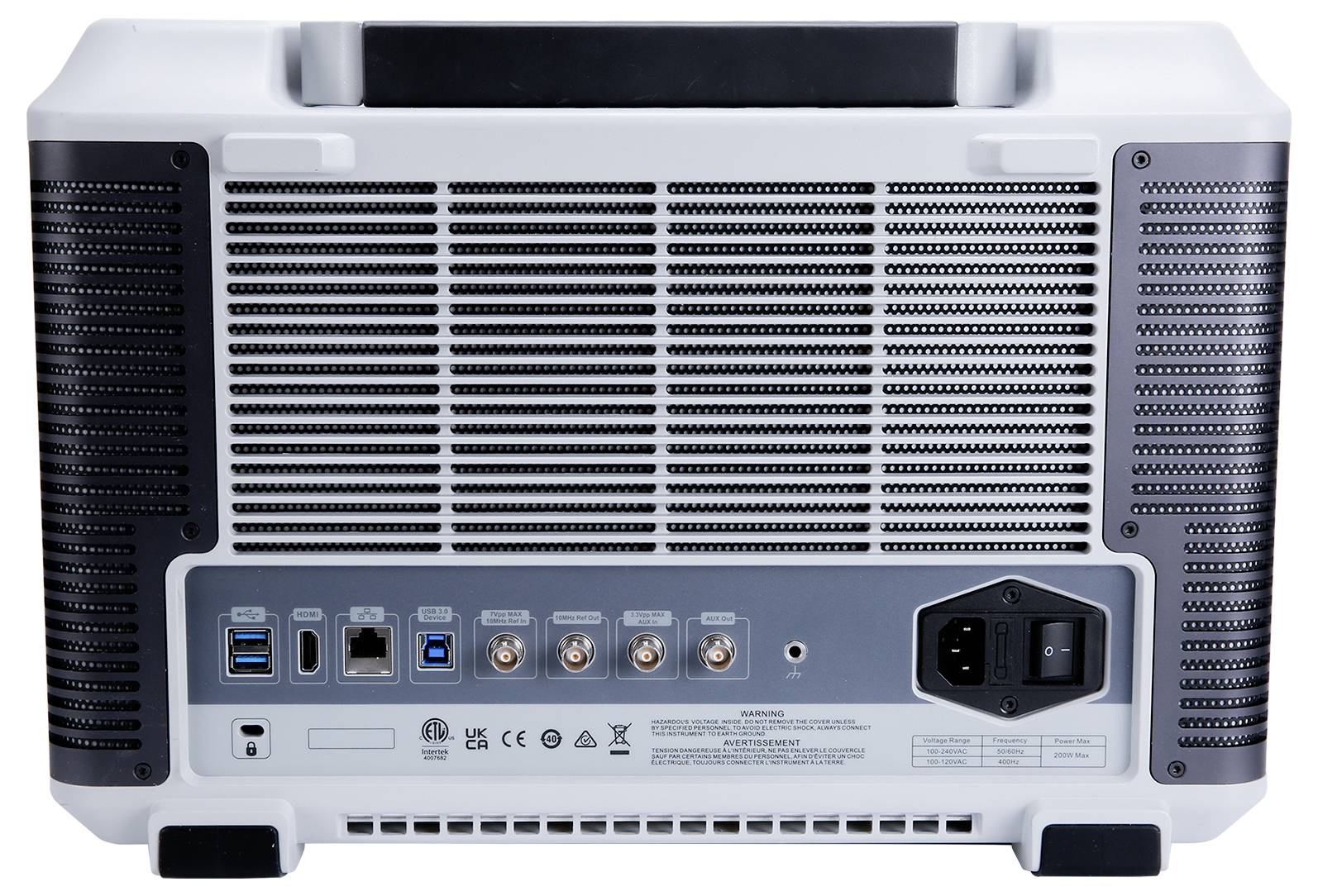

- Interfaces
USB-device
USB-host
HDMI
LAN
- Geheugendiepte/kanaal
1 Gpts
- Type
MSO7104X
Documenten en downloads
Datablad
Datablad 3532321 Uni-T MSO7104X Digitale oscilloscoop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532321 Uni-T MSO7104X Digitale oscilloscoop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3532321 Uni-T MSO7104X Digitale oscilloscoop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3532321 Uni-T MSO7104X Digitale oscilloscoop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stuk(s)
Omschrijving
De MSO7104X is de nieuwste mixed-signal-oscilloscoop van UNI-T. Met een bandbreedte van maximaal 1 GHz en een sampling rate van 10 GSa/s biedt het uitstekende voordelen bij de analyse van hoogfrequente signalen. Dankzij de unieke UltraAcq-technologie bereikt hij een Waveform-registratiesnelheid van maximaal 800.000 wfms/s - in de sequentiemodus zelfs tot 2.000.000 wfms/s. In combinatie met een extreem lage geheugendiepte van 1 Gpts wordt de mogelijkheid voor de registratie van zeldzame signaalafwijkingen en voor gedetailleerde golfvormanalyse aanzienlijk verbeterd.
De MSO7000X ondersteunt talrijke trigger- en protocoldecoderingen en biedt geavanceerde analysefuncties zoals sequentiemodus, histogram, vermogensanalyse, jitteranalyse, oogdiagram en temmatmeting. In totaal zijn er 58 automatische meetparameters beschikbaar om aan uiteenlopende eisen van ingenieurs te voldoen.
Uitgerust met het besturingssysteem Windows 10 64-bits stelt het apparaat een stabiel en uitbreidbaar systeemplatform ter beschikking. Het 15,6-inch grote capacitieve HD-touchscreen ondersteunt split-screen-weergave met meerdere vensters en multitouch-besturing via gebaren. Daarmee is de oscilloscoop ideaal voor toepassingen in communicatie, lucht- en ruimtevaart, onderwijs en vele andere gebieden.
De teksten voor dit artikel zijn automatisch vertaald.
De MSO7000X ondersteunt talrijke trigger- en protocoldecoderingen en biedt geavanceerde analysefuncties zoals sequentiemodus, histogram, vermogensanalyse, jitteranalyse, oogdiagram en temmatmeting. In totaal zijn er 58 automatische meetparameters beschikbaar om aan uiteenlopende eisen van ingenieurs te voldoen.
Uitgerust met het besturingssysteem Windows 10 64-bits stelt het apparaat een stabiel en uitbreidbaar systeemplatform ter beschikking. Het 15,6-inch grote capacitieve HD-touchscreen ondersteunt split-screen-weergave met meerdere vensters en multitouch-besturing via gebaren. Daarmee is de oscilloscoop ideaal voor toepassingen in communicatie, lucht- en ruimtevaart, onderwijs en vele andere gebieden.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- UltraAcq-technologie met tot 2.000.000 wfms/s Waveform-registratiesnelheid
- Flexibele lay-out van meerdere vensters (vrij te combineren, schaalbaar, volledig beeld/split, zwevend/aangedockt)
- Ultra fosfor 3.0 voor een heldere weergave van vluchtige signalen
- Geïntegreerd Windows 10 64-bits besturingssysteem
- MATLAB-inbedding met directe weergave van het resultaat in de oscilloscoop

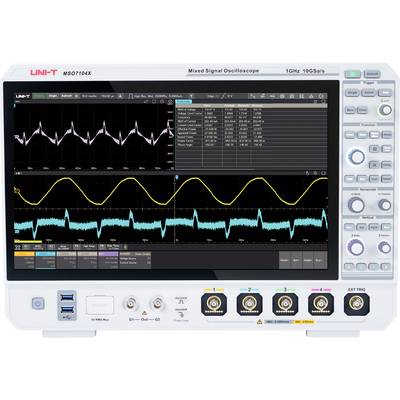

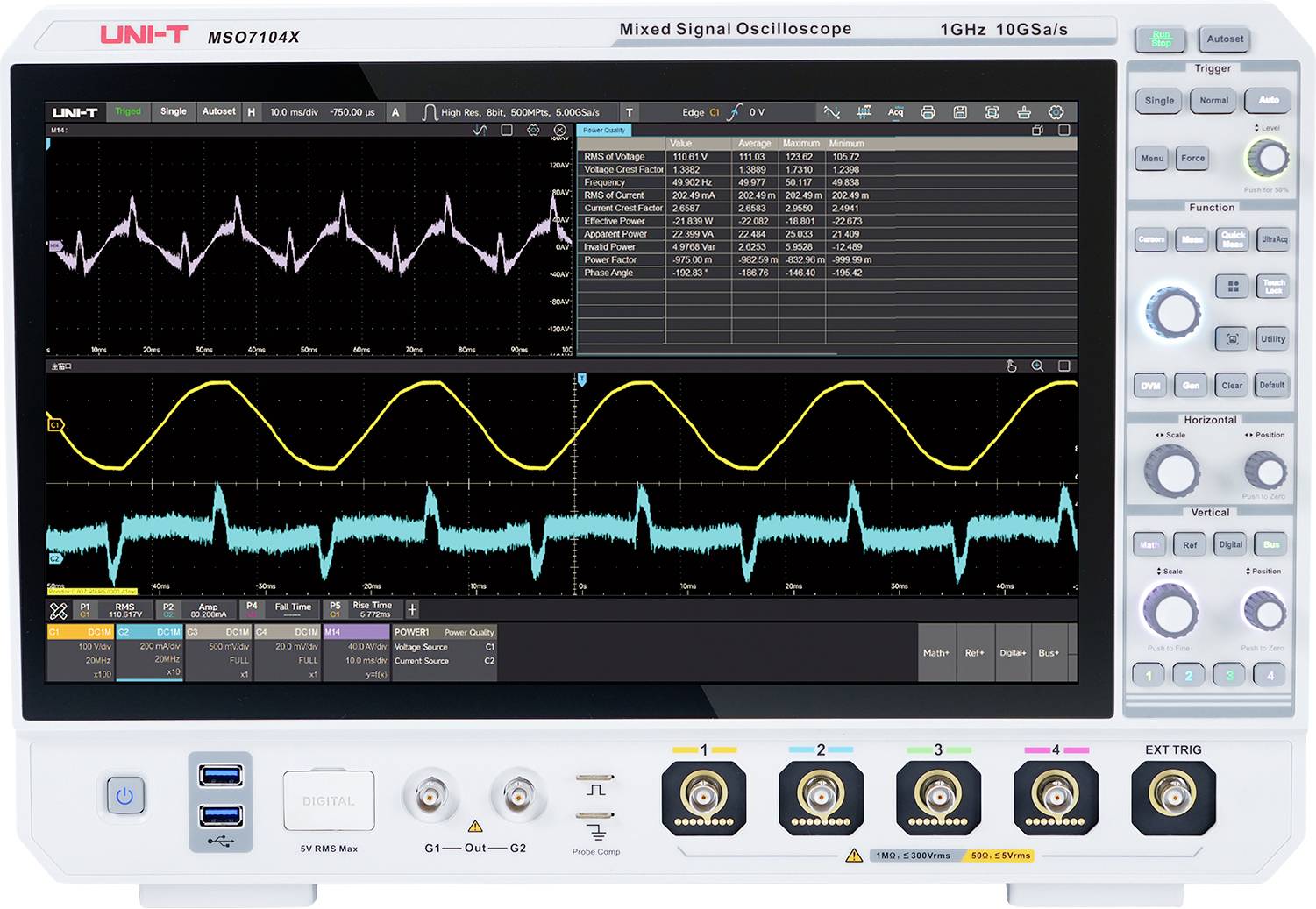

- Uitgebreide vermogensanalyse (netkwaliteit, harmonischen, schakelverliezen, SOA, ripple, regelcircuit)
- Jitter-analyse en oogdiagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Seriële protocolanalyse voor maximaal 11 protocollen
- Geïntegreerde webserver (SCPI, afstandsbediening, gegevensexport, mobiele webinterface, online handboek)
Omvang van de levering
- 1x MSO7104X (4CH, 1 GHz digitale oscilloscoop)
- 1x voedingskabel
- 1x USB 3.0-datakabel, 1 m, USB A-B
- 2x passieve probe UT-P07
- 2x BNC-BNC-doorgangskabel
- 1x frontafdekking (beschermkap voor frontpaneel)
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x beknopte gebruiksaanwijzing
Opmerkingen
Spectrumanalyzer: Standaard
Digitale voltmeter: Standaard
Frequentieteller: Standaard
Functie-/arbitraire signaalgenerator: Optioneel – MSO7000X-AWG
Logica-analysator: Optioneel – MSO7000X-LA
PROTOCOLANALYSATOR (STANDAARD): RS232/422/485/UART, I2C, SPI, CAN, LIN
Protocolanalysator (optioneel): MSO7000X-CANFD, MSO7000X-Flex, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Jitter Analysis and Eye Diagram: Optioneel – MSO7000X-JITTER
Vermogensanalyse: Optioneel – MSO7000X-PWR
Maskers- en grenswaardetests: Standaard
Upgrade-pakket: Optioneel – MSO7000X-BND
Bandbreedteupgrade: Optioneel – MSO7000X-BW-10T20
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
