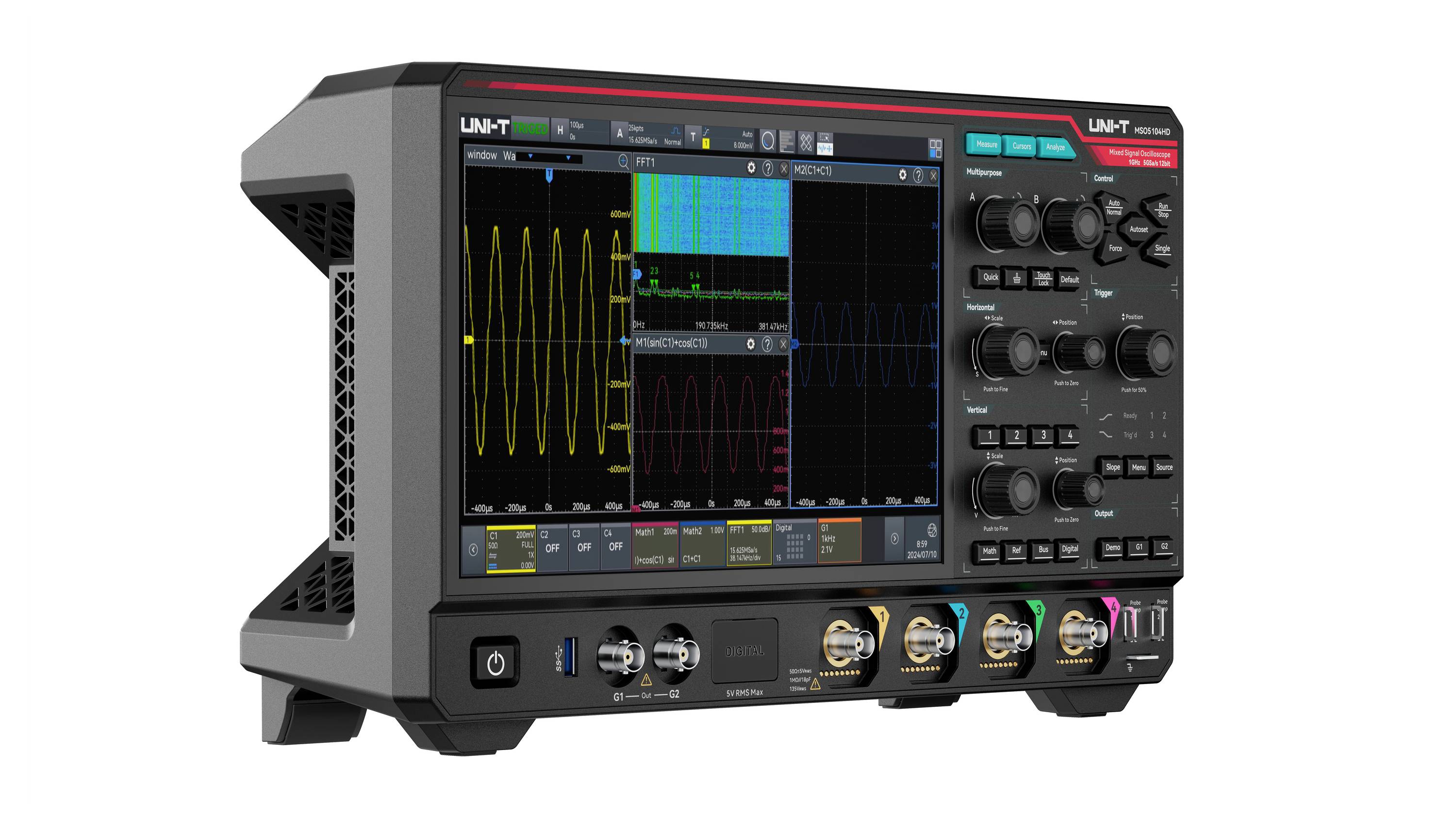

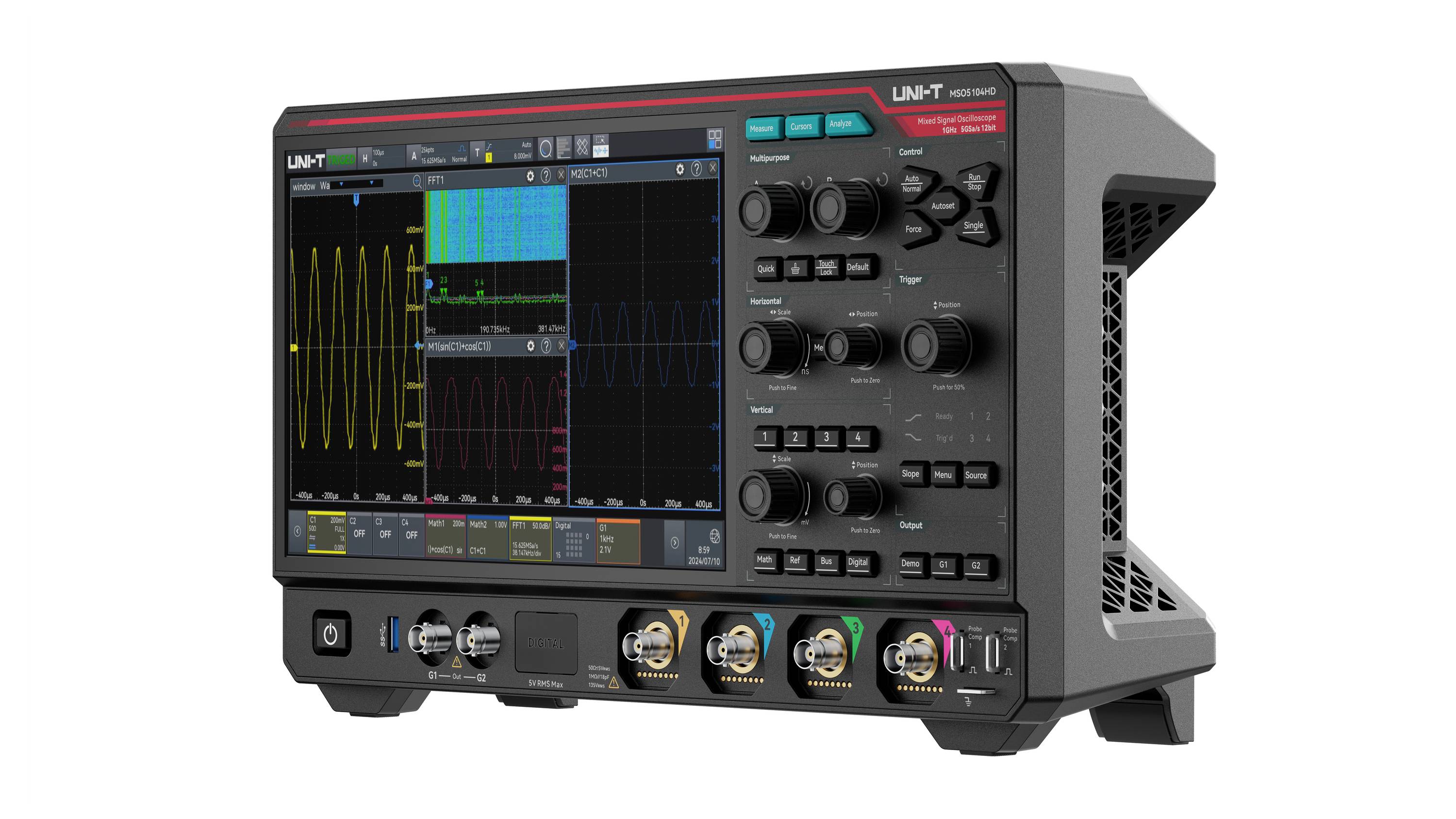

Uni-T MSO5104HD Analoge oscilloscoop, Digitale oscilloscoop 1 GHz 5 GSa/s 500 Mpts 12 Bit Mixed-signal (MSO), Spectruman
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.685,12 / Stuk)
€ 5.685,12
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
UNI-T oscilloscoop met hoge resolutie MSO5104HD
- 1 GHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- Hardware frequentieteller: 7-cijferig
- Soortnaam
Analoge oscilloscoop
- Bandbreedte
1 GHz
- Samplingrate/kanaal
5 GSa/s
- Resolutie
12 Bit
- Beeldschermgrootte
10,1 inch
- Bijzonderheden
Mixed-signal (MSO)
Spectrumanalyzer
- Tijdbasis
500 pk/div tot 1 ks/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
500 µV/div tot 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
400 V
- Voedingsspanning
100 - 240 V/AC
- Afm.
(l x b x h) 106 x 361 x 209 mm
- Gewicht
3.97 kg
- Aantal digitale ingangen (max.)
16
- Scherm
1280 x 800 Pixel
- Kalibreerservice
Automatische analoge en digitale kalibratie geïntegreerd
- Breedte
361 mm
- Hoogte
209 mm
106 mm

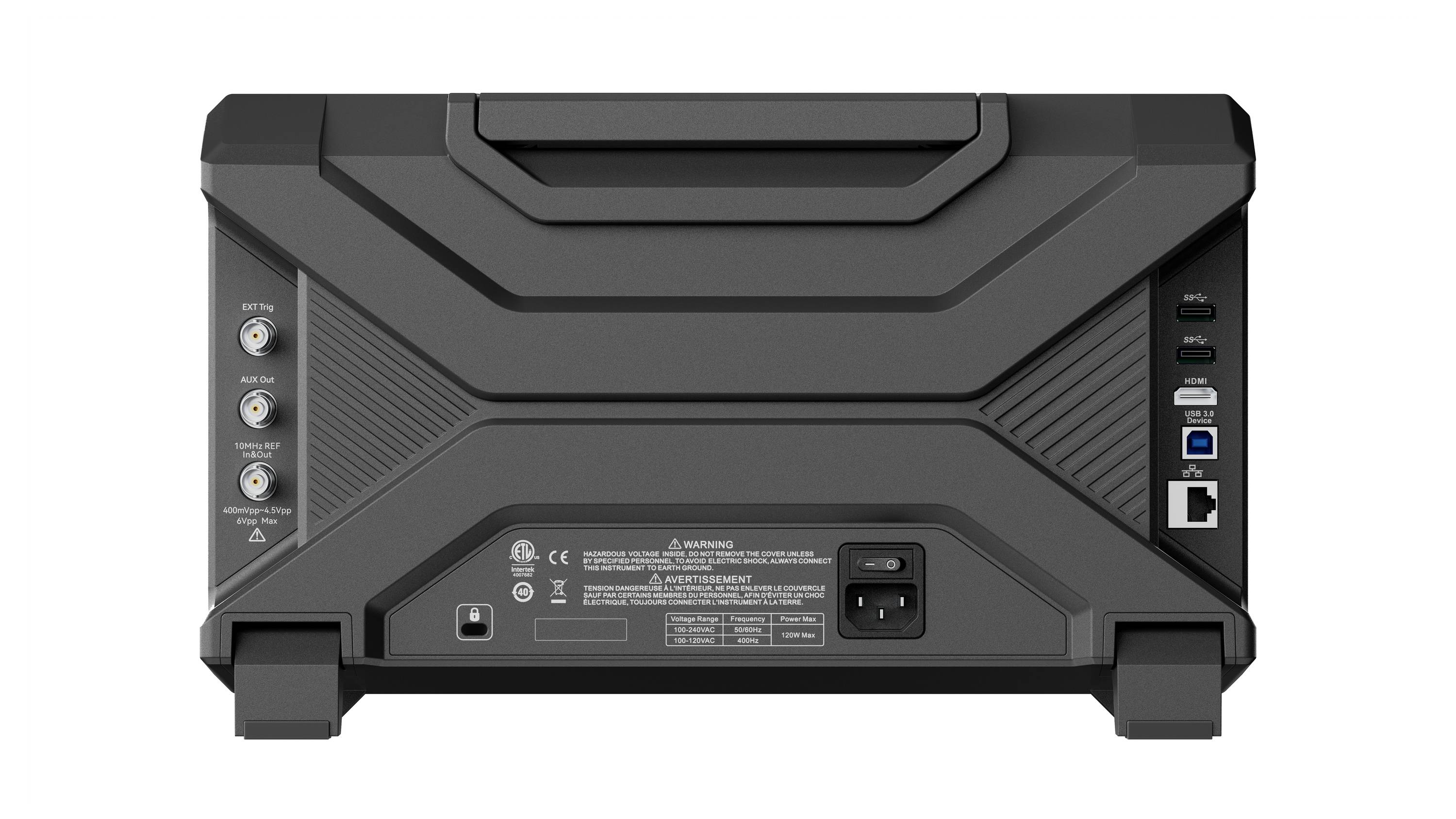

- Interfaces
USB-host
USB-device
LAN
HDMI
- Geheugendiepte/kanaal
500 Mpts
- Type
MSO5104HD
Documenten en downloads
Datablad
Datablad 3757370 Uni-T MSO5104HD Analoge oscilloscoop, Digitale oscilloscoop 1 GHz 5 GSa/s 500 Mpts 12 Bit Mixed-signal (MSO), Spectruman
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3757370 Uni-T MSO5104HD Analoge oscilloscoop, Digitale oscilloscoop 1 GHz 5 GSa/s 500 Mpts 12 Bit Mixed-signal (MSO), Spectruman
Omschrijving

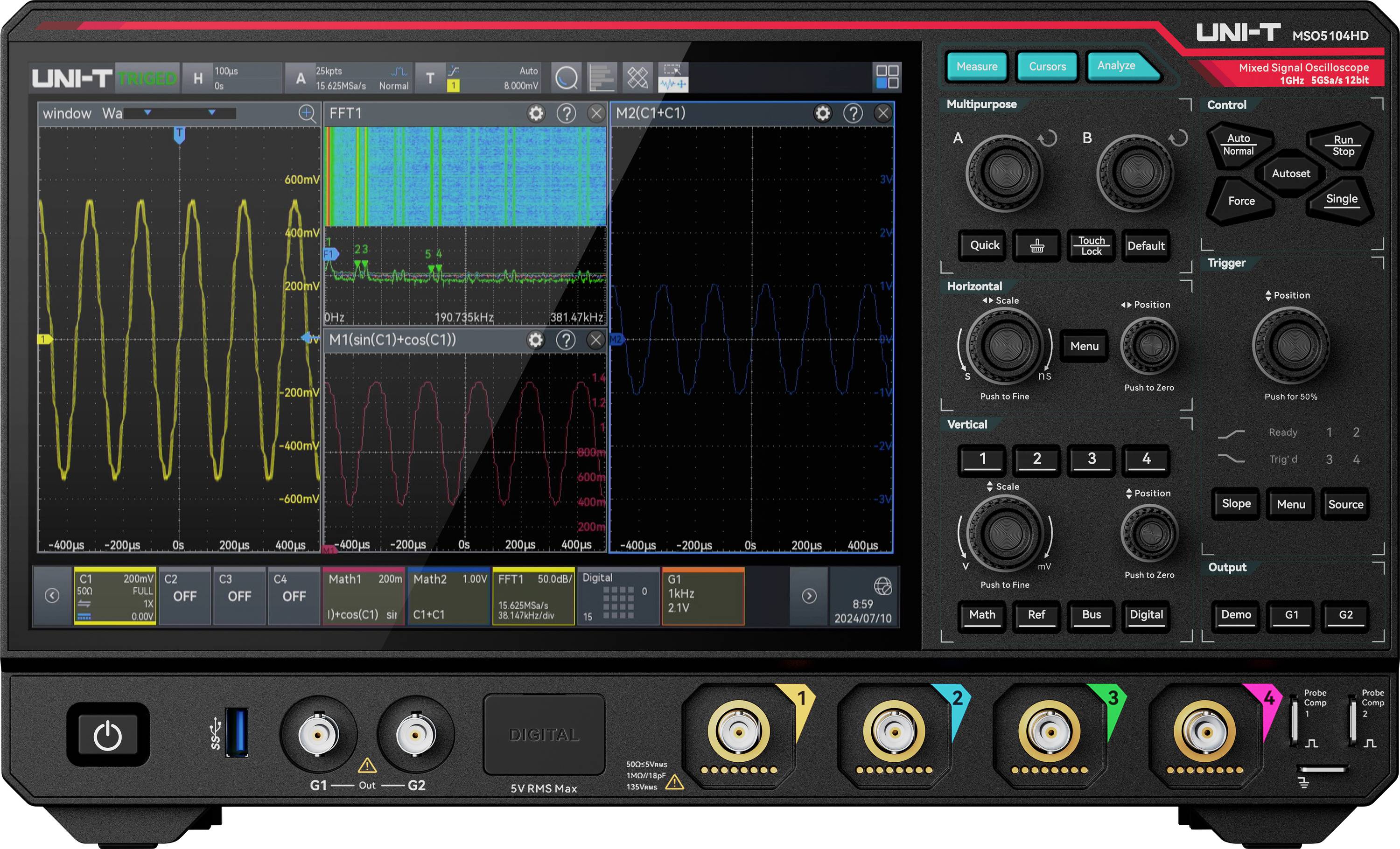

De MSO5104HD is een krachtige serie oscilloscopen met hoge resolutie met 1 GHz bandbreedte, 5 GSa/s samplefrequentie, 4 analoge en 16 digitale kanalen en een geheugendiepte van maximaal 500 Mpts. Dankzij de exclusieve Ultrafosfor 3.0-technologie bereikt deze een Waveform-detectiesnelheid van maximaal 1.500.000 wfms/s met 256 grijstinten. Het biedt een innovatief digitaal triggersysteem met hoge gevoeligheid en lage jitters, evenals talrijke geavanceerde triggers en analysefuncties zoals spectrumanalyse, prestatieanalyse, histogram, waveform-opname, ERES, Hardwareversnelde maskertest, zoeken en navigatie, en seriebus triggering en decodering. Het 10,1-inch grote capacitieve touchscreen met multi-gebaren-besturing in combinatie met handige snelkeuzetoetsen maakt een bijzonder intuïtieve bediening en een geoptimaliseerde gebruikerservaring mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- 16-bits hoge resolutie: Combineert 12-bits ADC met 4-bits ERES voor een effectieve 16-bits resolutie, vermindert ruis en geeft nauwkeurige details van het signaal weer.
- Ultra fosfor 3.0: Maakt real-time golfvormweergave en verbeterde signaalvisualisatie mogelijk.
- 9-in-1-functionaliteit: Combineert digitale oscilloscoop, DP11Logikanalyzer, arbitraire golfvormgenerator, spectrumanalyzer, protocolanalysator, digitale voltmeter, frequentieteller, diagram-analyser en vermogensanalyser in één apparaat.
- Bus timing analyse: Ondersteunt timing analyses voor I²C, SPI en CAN protocollen.
- 56 automatische meetfuncties: Met histogram- en trenddiagrammen voor een snelle en overzichtelijke signaalanalyse.
- Op hardware gebaseerde golfvormregistratie: Real-time registratie en weergave met maximaal 400.000 frames.
- Uitgebreide FFT: Met maximaal 4 Mpts voor een gedetailleerde analyse in het frequentiebereik.
- Weergave met meerdere vensters: Gelijktijdige weergave van golfvorm, FFT en protocolanalyse op één scherm.
- Zontrigger: Registreert gericht signaalafwijkingen en isoleert relevante signaalgebieden.
- 10,1-inch aanraakscherm: Capacitief HD-aanraakscherm met 1280 x 800 resolutie voor intuïtieve bediening.
- SCPI-ondersteuning: ideaal voor afstandsbediening en geautomatiseerde testprocessen.
- Geïntegreerde webserver: Maakt bewaking op afstand en besturing via PC of mobiel apparaat mogelijk.
Omvang van de levering
- MSO5104HD x 1
- Netsnoer x 1
- USB3.0-kabel x 1
- Passieve meetkoppen (500 MHz) x4
- BNC-BNC-doorgaande kabel × 1
- BNC-krokodilklemkabel (rood & zwart) × 1
Opmerkingen
Meer modellen
- MSO5054HD: 500 MHz bandbreedte, 4 analoge kanalen, 16 digitale kanalen, 5 GSa/s samplefrequentie, 500 Mpts geheugendiepte, Ascormercapaciteit 800.000 wfms/s (volgordemodus: maximaal 1.500.000 wfms/s)
- MSO5034HD: 350 MHz bandbreedte, 4 analoge kanalen, 16 digitale kanalen, 5 GSa/s samplefrequentie, 500 Mpts geheugendiepte, Ascormercapaciteit 800.000 wfms/s (volgordemodus: maximaal 1.500.000 wfms/s)
Software-opties
-MSO5000HD-BND: Alle trigger- en decoderingsopties voor seriële bussen (inclusief EMBD, AUTO, audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL en timing).
-MSO5000HD-AUTO: Automotive Serial Bus trigger and Decode optie (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2 kanalen 50 MHz arbitraire golfvormgenerator (inclusief BODE).
-MSO5000HD-CANFD: Automotive seriebus trigger en analyse optie (CAN-FD).
-MSO5000HD-Flex: Automotive seriebus trigger en analyse optie (Flexray).
-MSO5000HD-SENT: Automotive seriebus trigger en analyse optie (SENT).
-MSO5000HD-CANXL: Automotive seriebus trigger en analyse optie (CAN-XL).
-MSO5000HD-I3C: Ingebouwde trigger-/decodeoptie (I3C).
-MSO5000HD-1WIRE: Automotive seriebus trigger en analyse optie (1-WIRE).
-MSO5000HD-MANCH: Serial Bus trigger and Analysis Option (Manchester).
-MSO5000HD AUDIO: Audio seriële bus trigger en analyse optie (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Aerospace Serial Bus trigger and Analysis optie (MIL-STD-1553).
-MSO5000HD-ARINC429: Aerospace Serial Bus trigger and Analysis optie (ARINC429).
-MSO5000HD-PWR: Power analyse optie.
-MSO5000HD TIMING: Timing analyse (inclusief I²C, SPI, I²S en CAN).
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
