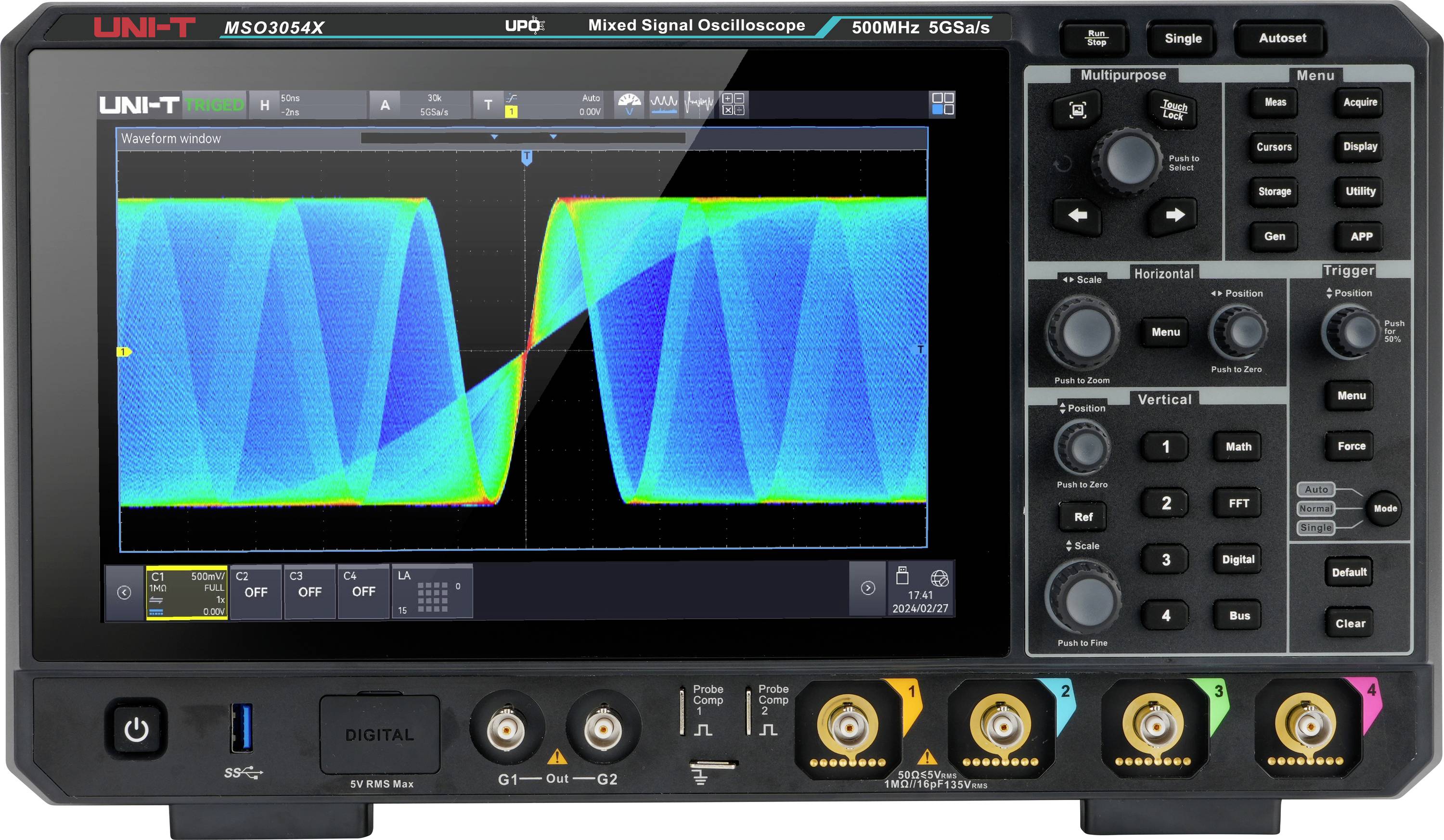

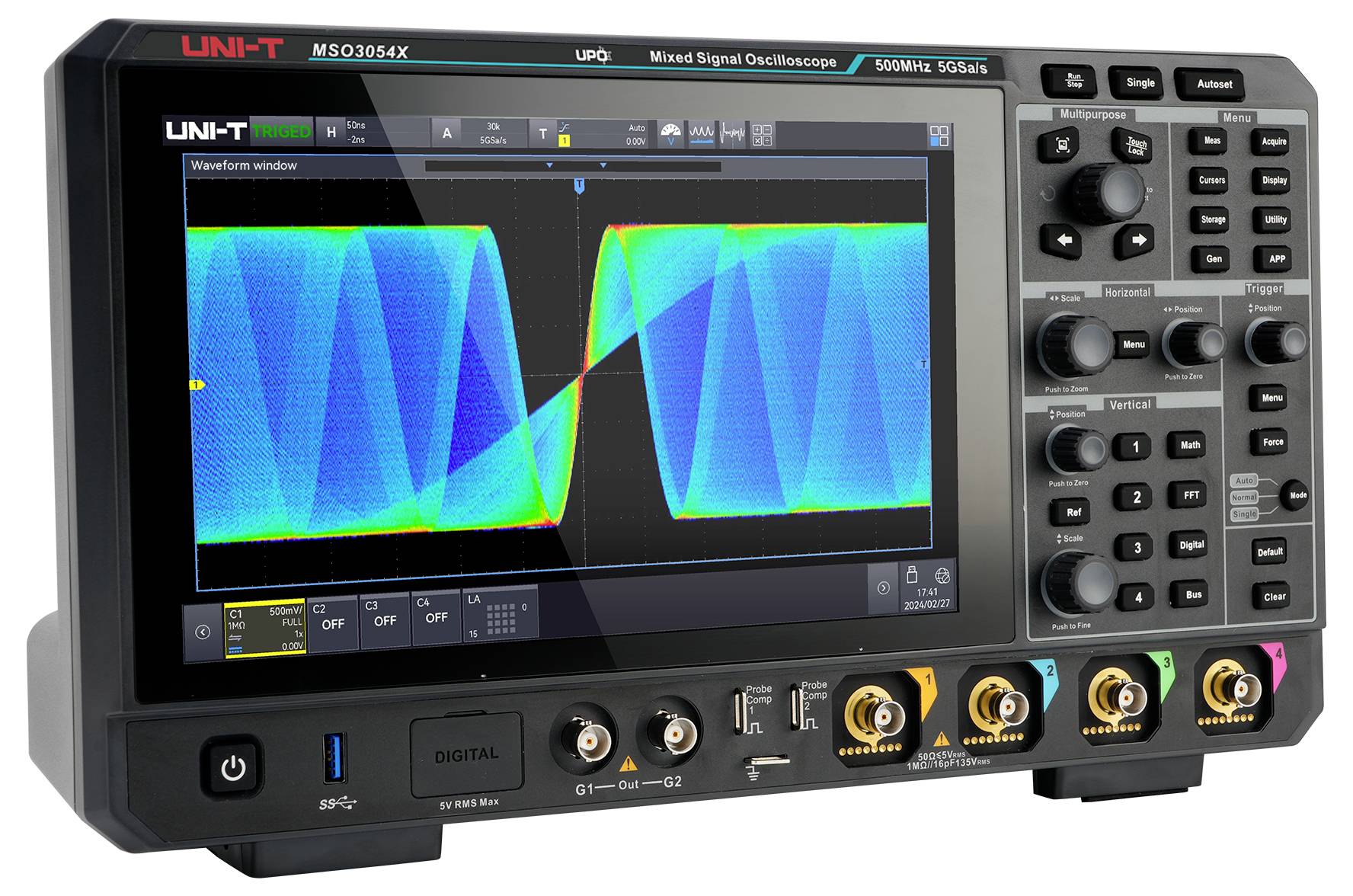

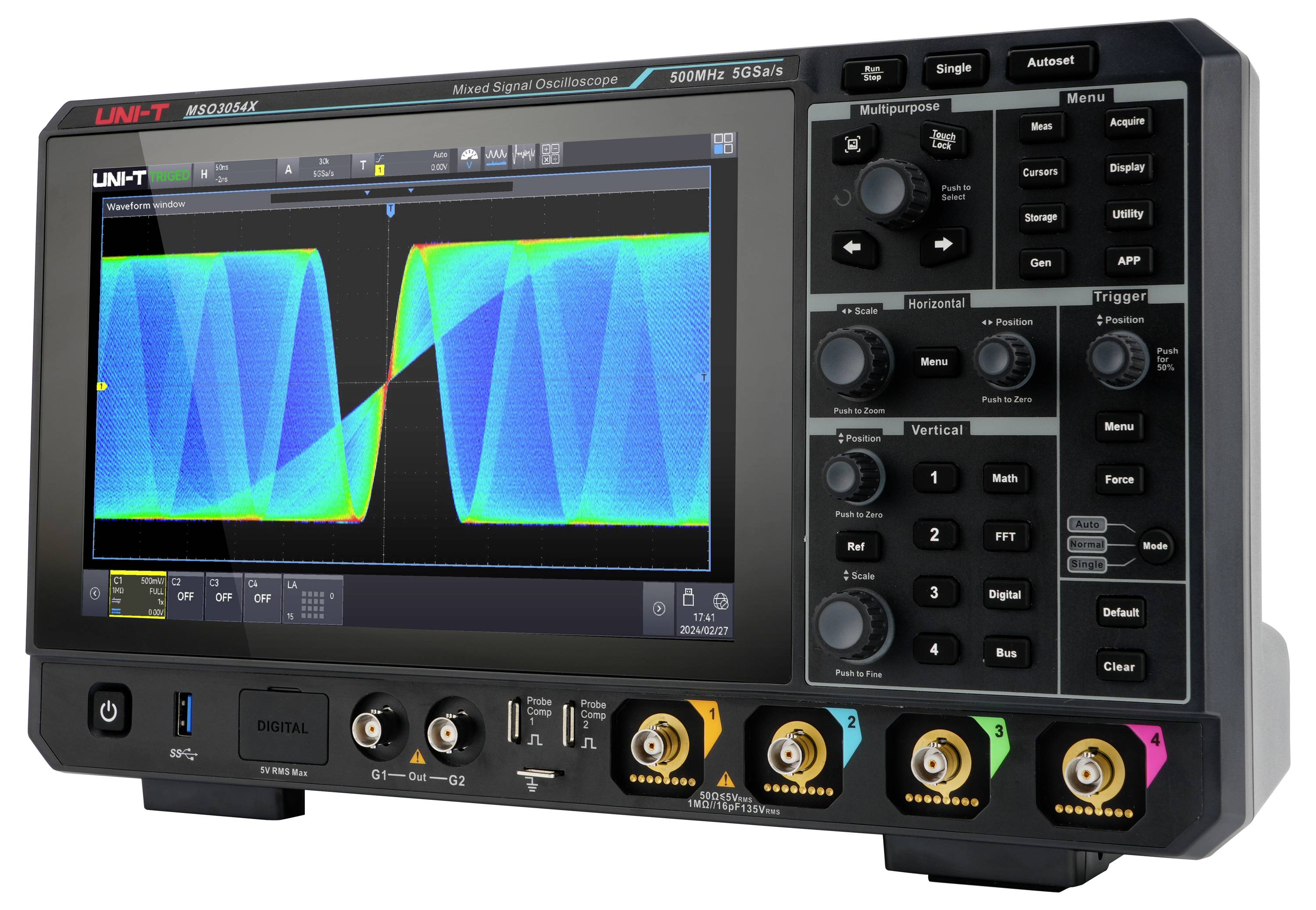

Uni-T MSO3054X Digitale oscilloscoop 500 MHz 5 GSa/s 500 Mpts Functiegenerator, Spectrumanalyzer, Harmonische analyse, M
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 2.789,26 / Stuk)
€ 2.789,26
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
UNI-T MSO3054X digitale oscilloscoop 500 MHz 4+16-kanaals MSO ready 5 GSa/s 500 Mpts 2.000.000 wfms/s 10,1" capacitief touchscreen digitaal geheugen (DSO)
- 500 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
500 MHz
- Samplingrate/kanaal
5 GSa/s
- Beeldschermgrootte
10.1 inch
- Bijzonderheden
Functiegenerator
Spectrumanalyzer
Harmonische analyse
Mixed-signal (MSO)
Logic-analyser
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Aantal digitale ingangen (max.)
16
- Interfaces
Serieel
- Geheugendiepte/kanaal
500 Mpts
- Type
MSO3054X
Documenten en downloads
Datablad
Datablad 3399967 Uni-T MSO3054X Digitale oscilloscoop 500 MHz 5 GSa/s 500 Mpts Functiegenerator, Spectrumanalyzer, Harmonische analyse, M
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3399967 Uni-T MSO3054X Digitale oscilloscoop 500 MHz 5 GSa/s 500 Mpts Functiegenerator, Spectrumanalyzer, Harmonische analyse, M
Gebruiksaanwijzingen en veiligheidsinformatie 3399967 Uni-T MSO3054X Digitale oscilloscoop 500 MHz 5 GSa/s 500 Mpts Functiegenerator, Spectrumanalyzer, Harmonische analyse, M
Gebruiksaanwijzingen en veiligheidsinformatie 3399967 Uni-T MSO3054X Digitale oscilloscoop 500 MHz 5 GSa/s 500 Mpts Functiegenerator, Spectrumanalyzer, Harmonische analyse, M
Omschrijving
De UNI-T MSO3054X mixed-signaaloscilloscoop biedt een maximale aftastfrequentie van 5 GSa/s en een geheugendiepte van maximaal 500 Mpts. Dankzij de exclusieve Ultra fosfor 3.0-technologie bereikt het een Waveform-detectiesnelheid van 2.000.000 wfms/s en ondersteunt het 12 uitgebreide trigger- en seriële bus-decoderingsprotocollen. Uitgerust met een 10,1" capacitief touchscreen met besturing via gebaren en een geïntegreerde webserver voor afstandsbediening, is deze oscilloscoop ideaal ideaal voor toepassingen in embedded systemen, de automotive elektronica en de lucht- en ruimteindustrie.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- - 9-in-1-integratie: Combineert oscilloscoop, logische analysator, golfvormgenerator, spectrumanalyzer en meer voor maximale veelzijdigheid.
- - Ultra fosfor 3.0: 8-kanaals parallelle analyse, tot 20 Gbps verwerking en 2.000.000 wfms/s detectiesnelheid voor nauwkeurige detectie van afwijkingen.
- - 54 meetwijzen: Spannings-, frequentie- en fasemetingen met geavanceerde statistische functies en trendgrafieken voor diepgaande analyse.
- - Power Analysis 6+: Uitgebreide netkwaliteit- en vermogensanalyse met PSRR, harmonische- en inschakelstroommeting en 12 tests in 2024.
- - Spectrumanalyzer: Ondersteunt 4M-punten FFT, gelijktijdige 4-kanaals FFT, watervaldiagram en markeermeting voor snelle en nauwkeurige frequentieanalyses.
Omvang van de levering
- - MSO3054X (500 MHz, 5 GSa/s, 4 kanalen) x 1
- - Netsnoer x 1
- - USB-kabel x 1
- - Passieve meetkoppen (500 MHz) x4
- - BNC-BNC-doorgangskabel × 1
- - BNC-krokodilklemkabel (rood en zwart) × 1
- - Passieve meetkoppen × 4
- - Kalibratiecertificaat x 1
- - Meertalige veiligheidsinstructies x 1
- - Beknopte handleiding x 1
Opmerkingen
Andere modellen
- MSO3034X: 350 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s aftastfrequentie, tot 500 Mpts geheugendiepte, golfvormdetectiesnelheid van 2.000.000 wfms/s, 16 digitale kanalen en optioneel 50 MHz dual-dual-channel generator.
Software
-opties - MSO3000X-AWG:duale 50 MHz arbitraire signaalgenerator-software-optie (inclusief Bode-diagram).
- MSO3000X-PWR: Software-optie vermogensanalyse
- MSO3000X-BND: Alle seriebus-trigger- en decodersoftware-opties (inclusief AUTO, audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Audio-seriebus-trigger- en analysesoftware-optie (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Lucht- en ruimtevaart-seriebus-trigger- en analysesoftware-optie (MIL-STD-1553).
- MSO3000X-ARINC429: Lucht- en ruimtevaart-seriebus-trigger- en analysesoftware-optie (ARINC 429).
- MSO3000X-AUTO: Auto-seriebus-trigger- en decodeersoftware-optie (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Seriële bus-trigger en analyse
: The mean - MSO3000X-CANFD: Automotive Serial Bus trigger en analyse software-
optie: CAN-FD-FD-3 - MSO3000X-LIN: Automotive Serial
Bus trigger en analyse software-optie LIN-3 -
MSO3000X-Flex: Automotive Serial Bus trigger en analyse software-optie ray FlexT4 - MSO3000X-auto-Stor Automotive Serial-bus trigger en analyse software-software-software-software-software-software-trigger: Automotive-software-RFI
