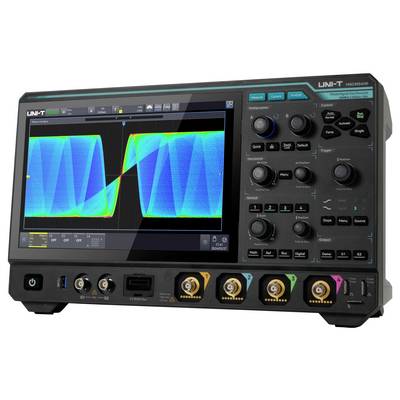

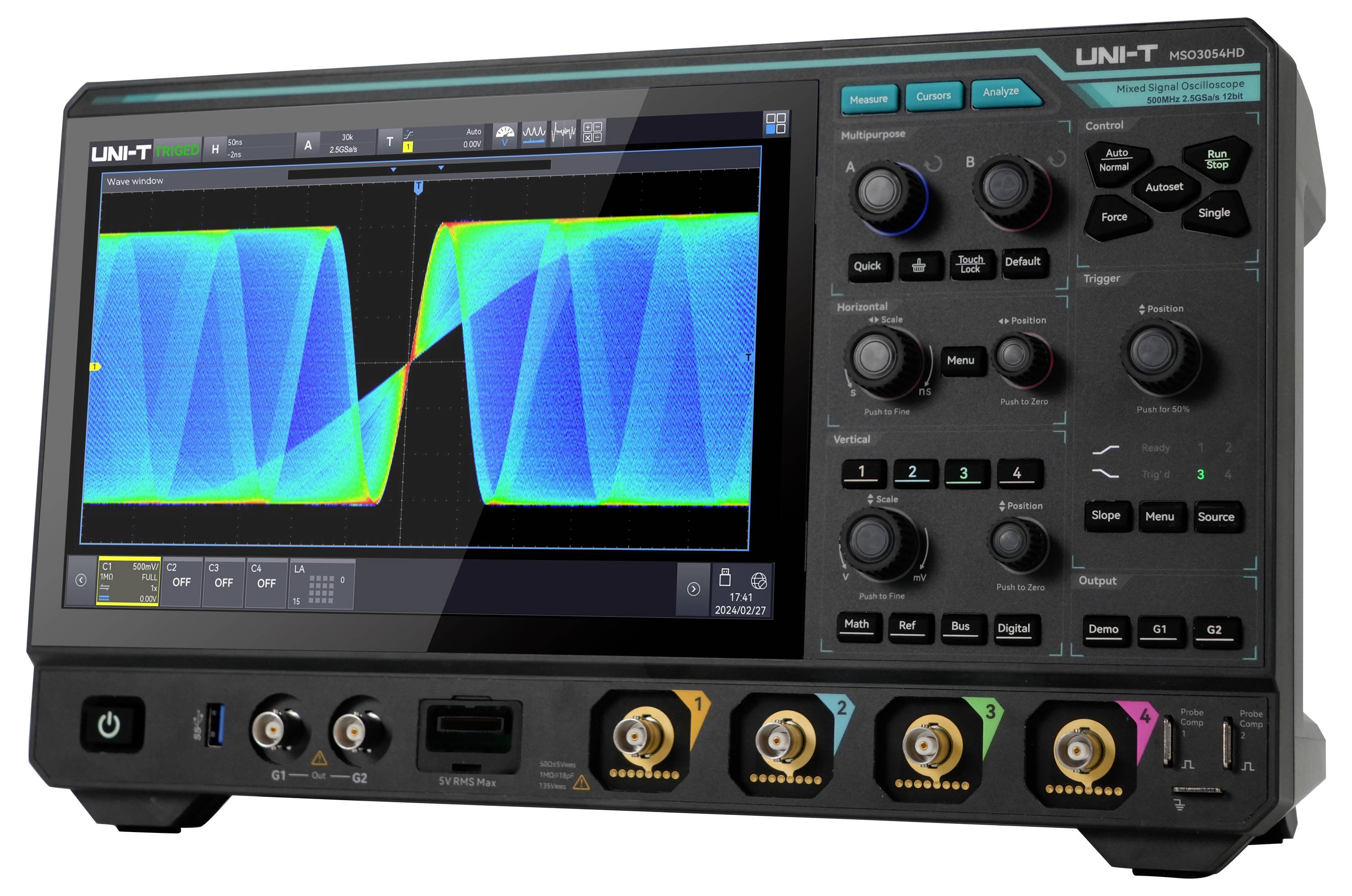

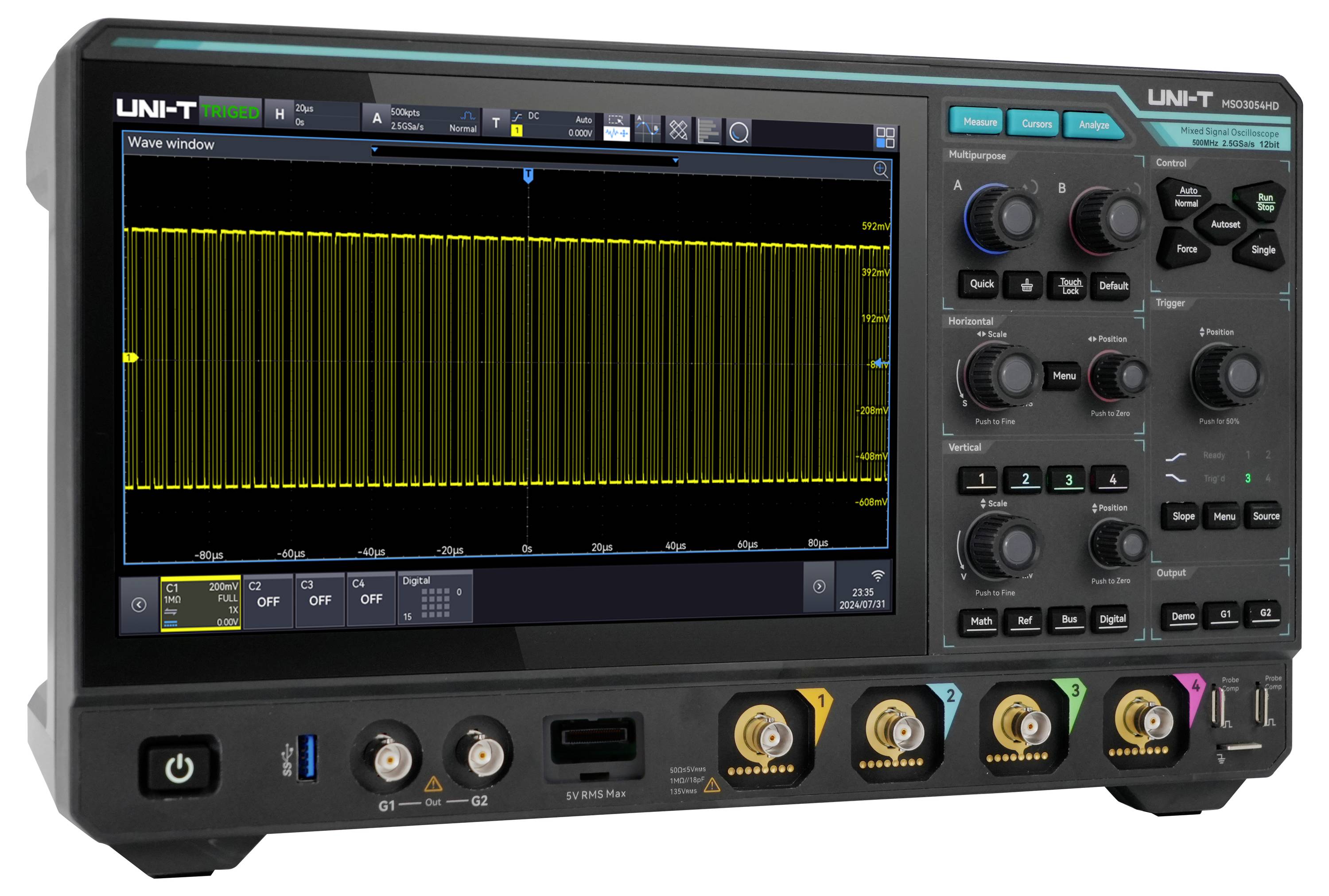

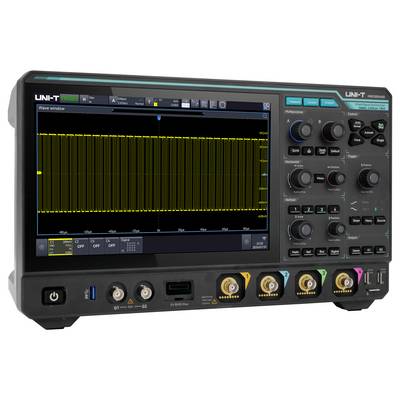

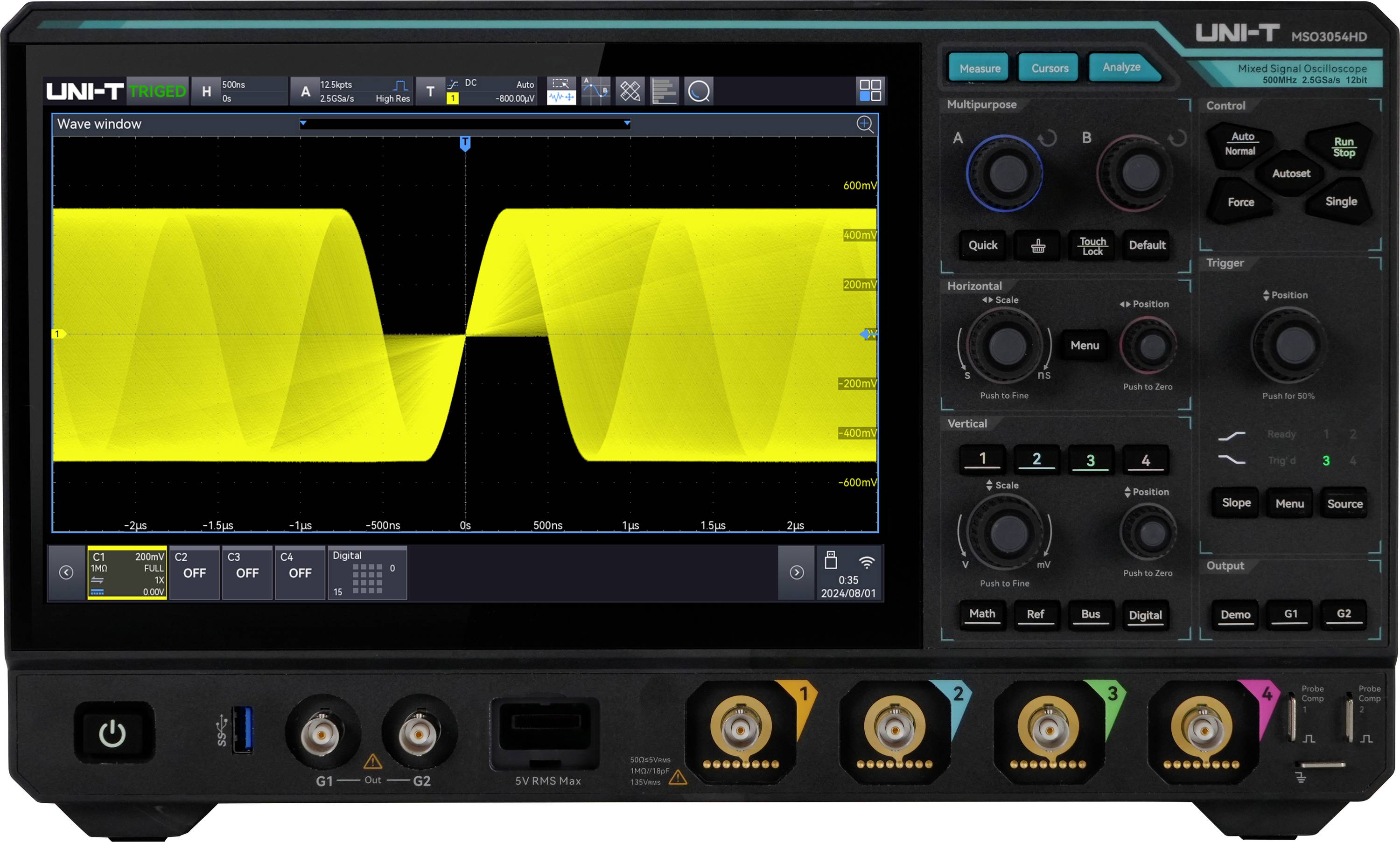

Uni-T MSO3054HD Digitale oscilloscoop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.268,60 / Stuk)
€ 3.268,60
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
UNI-T 12-bits oscilloscoop met hoge resolutie MSO3054HD
- 500 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- 9-in-1-functieintegratie: Oscilloscoop, logica-analysator, generator (optie), spectrum-analysator, digitale voltmeter, frequentieteller, protocolanalysator, Bode-plot-analysator (optie), power Power-analysator (optie).
- Ultra fosfor3.0-technologie
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
500 MHz
- Samplingrate/kanaal
2.5 GSa/s
- Scherm
10,1 inch, 1280 x 800 HD capacitief multitouchscreen
- Resolutie
12 Bit
- Beeldschermgrootte
10,1 inch
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Rasterafbuiging
500 µV/div tot 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
400 V
- Afm.
(l x b x h) 106 x 364 x 209 mm
- Gewicht
3.83 kg
- Aantal digitale ingangen (max.)
16
- Scherm
1280 x 800 Pixel
- Breedte
364 mm
- Hoogte
209 mm
106 mm

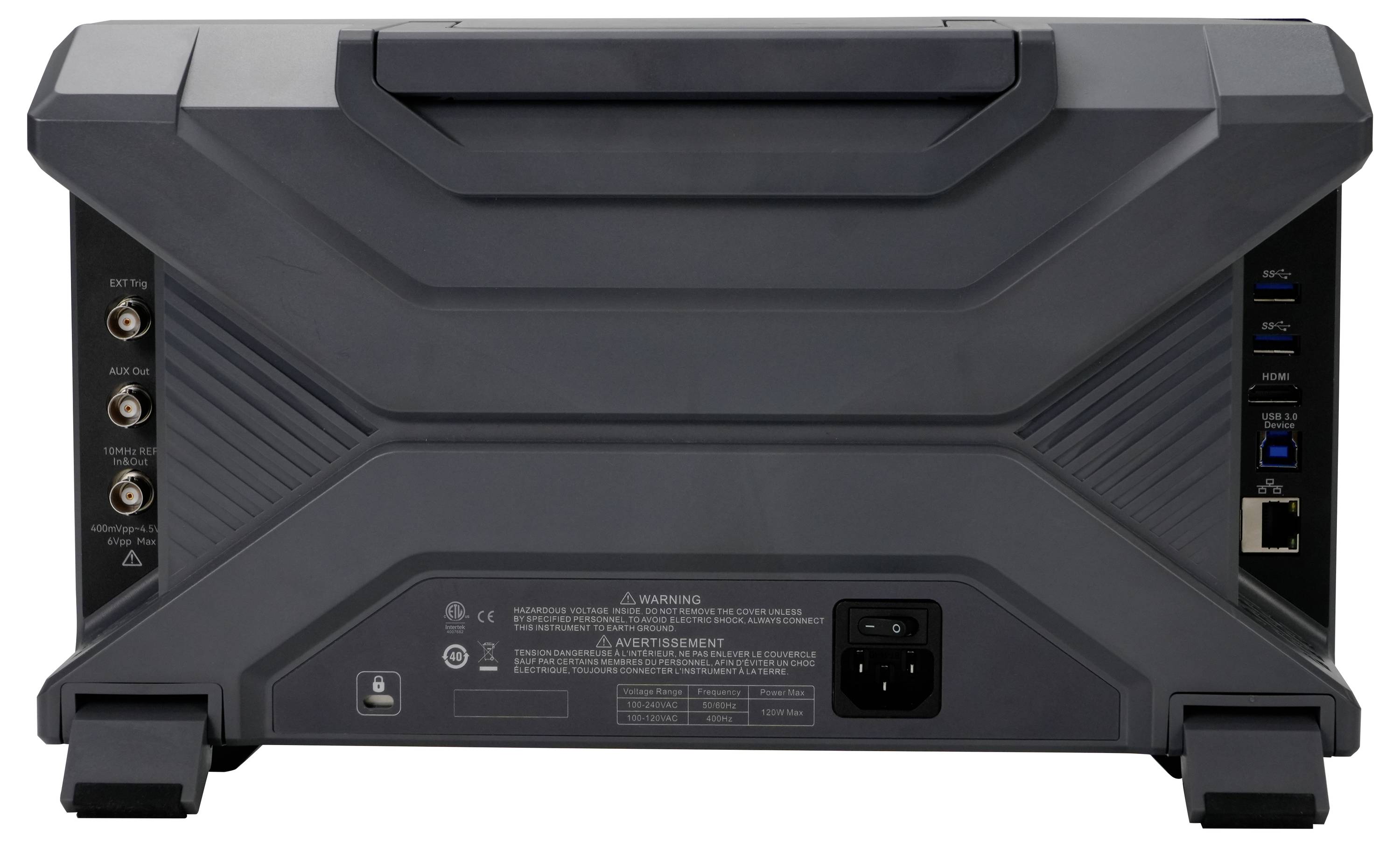

- Interfaces
USB-device
USB-host
LAN
HDMI
- Geheugendiepte/kanaal
500 Mpts
- Type
MSO3054HD
Documenten en downloads
Datablad
Datablad 3532333 Uni-T MSO3054HD Digitale oscilloscoop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532333 Uni-T MSO3054HD Digitale oscilloscoop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3532333 Uni-T MSO3054HD Digitale oscilloscoop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3532333 Uni-T MSO3054HD Digitale oscilloscoop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 stuk(s)
Omschrijving
De MSO3054HD is een krachtige oscilloscoop met hoge resolutie met een bandbreedte van maximaal 500 MHz, een sampling rate van 2,5 GSa/s, 4 analoge en 16 digitale kanalen en een geheugendiepte van maximaal 500 Mpts. Dankzij de exclusieve Ultrafosfor3.0-technologie bereikt hij een Waveform-registratiesnelheid van maximaal 1.500.000 wfms/s met 256 grijstinten. Het biedt een innovatief digitaal triggersysteem met hoge gevoeligheid en lage jitter en talrijke analysefuncties zoals spectrumanalyse, vermogensanalyse, ERES, histogram, maskertest, waveform-opname, protocolanalyse en meer. Het 10,1-inch capacitieve touchscreen met multibesturing via gebaren in combinatie met praktische snelkeuzetoetsen zorgt voor een bijzonder intuïtieve bediening en een geoptimaliseerde gebruikerservaring.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- 16-bits hoge resolutie: Combineert 12-bits ADC met 4-bits ERES-technologie voor een effectieve 16-bits resolutie, waardoor fijne signaalstructuren nauwkeurig worden weergegeven en storingen effectief worden onderdrukt.
- Ultra fosfor 3.0: Maakt een golfvormregistratiesnelheid van maximaal 1.500.000 wfms/s in de sequentiemodus met een minimale dode tijd van minder dan 1 μs mogelijk, ideaal ideaal voor het registreren van sporadische signaalafwijkingen.
- Negen-in-één-functionaliteit: Geïntegreerde oscilloscoop, logica-analysator, functie-/arbitraire golfvormgenerator, spectrumanalyzer, protocolanalyzer, Vermogensanalysator, Bode-Plot-analysator, uiterst nauwkeurige frequentieteller en digitale voltmeter in één apparaat.
- Uitgebreide protocolanalyse: Ondersteunt 12 gangbare protocollen, waaronder UART, I²C, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I²S, MIL-STD-1553, ARINC 429 en Londen, met snelle decodering van 200 M gegevens in minder dan 1 seconde.
- Vermogensanalysefuncties: Biedt uitgebreide functies zoals PSRR-analyse, closed-loop-controle-wachtwoordanalyse, stroomkwaliteitsbeoordeling, stroomharmonischen en inschakelstroomanalyse voor de evaluatie en optimalisatie van de systeemstabiliteit en energie-efficiëntie.
- Hardwareversnelde maskertest: Voldoet aan de 6-standaard met een testduur van minder dan 1 seconde, waardoor de signaalkwaliteit efficiënt kan worden gevalideerd.
Omvang van de levering
- 1x MSO3054HD (4CH, 500 MHz, 12-bits High Definition-oscilloscoop)
- 1x voedingskabel
- 1x USB 3.0-datakabel, 1 m, USB A-B
- 2x passieve probe UT-P06
- 1x BNC-BNC-doorgangskabel
- 1x BNC-kabel met krokodilklemmen (rood/zwart)
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x snelstarthandleiding (Engels)
Opmerkingen
Digitale oscilloscoop: Standaard
Spectrumanalyzer: Standaard
Digitale voltmeter: Standaard
Zeer nauwkeurige frequentieteller: Standaard
Protocolanalysator: Standaard – RS232/422/485/UART, I²C, SPI
Protocolanalysator: Optioneel – MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logica-analysator: Optioneel – 16-kanaals (hardware standaard), te gebruiken met UT-M15 logische analysator-sonde (optioneel)
Functie-/arbitraire generator incl. Bode-Plot-analyse: Optioneel – MSO3000HD-AWG
Vermogensanalyse: Optioneel – MSO3000HD-PWR
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
