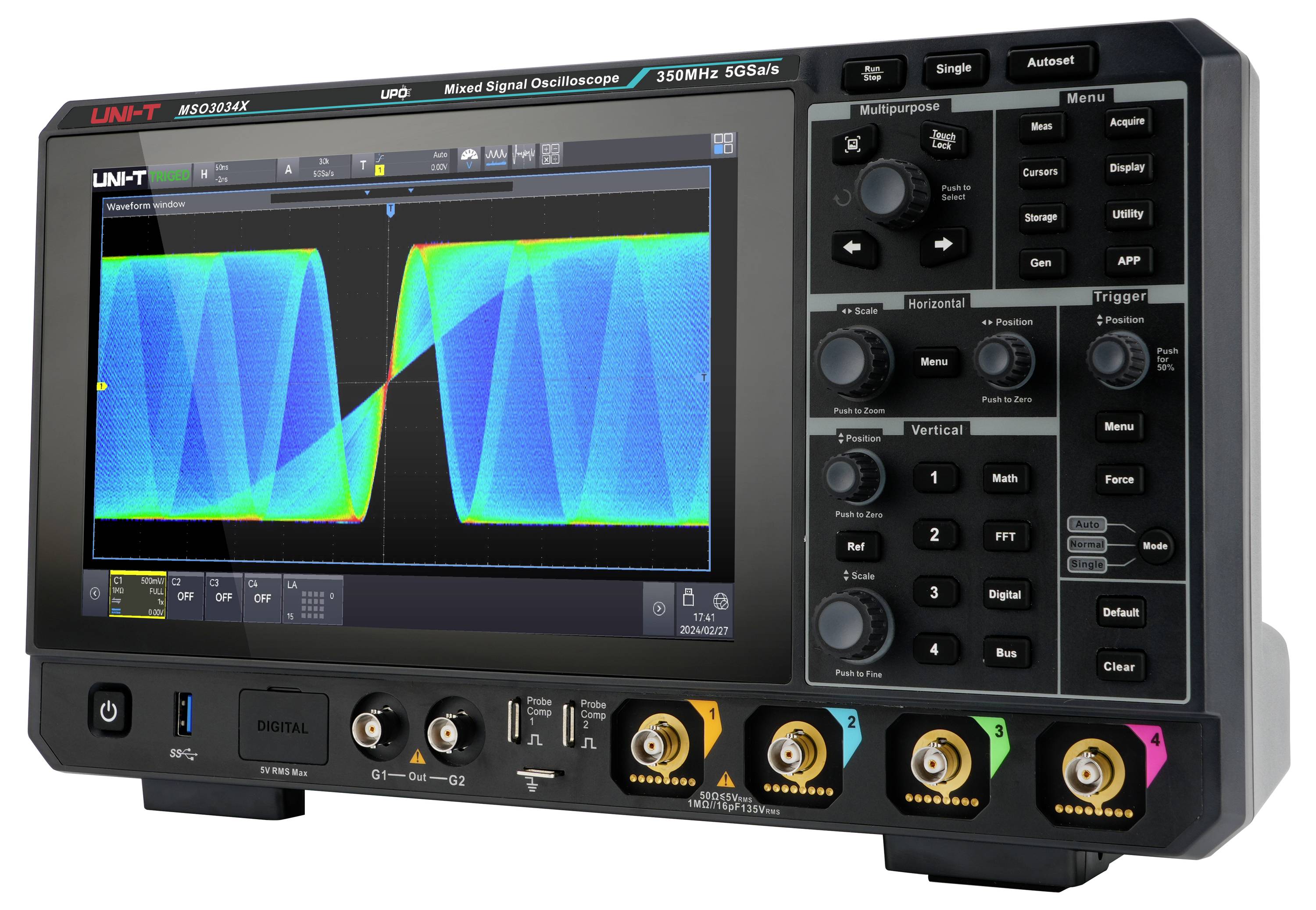

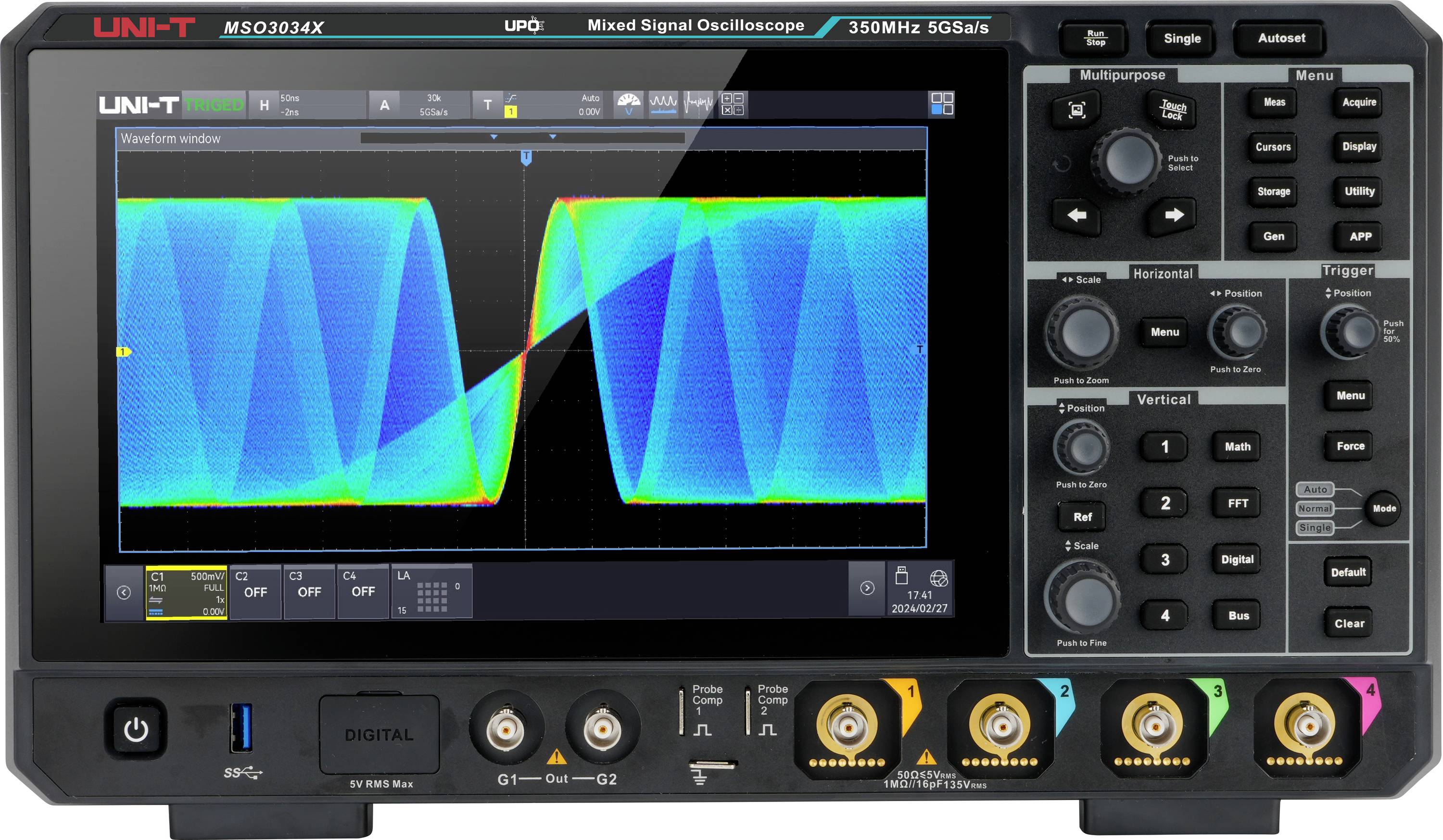

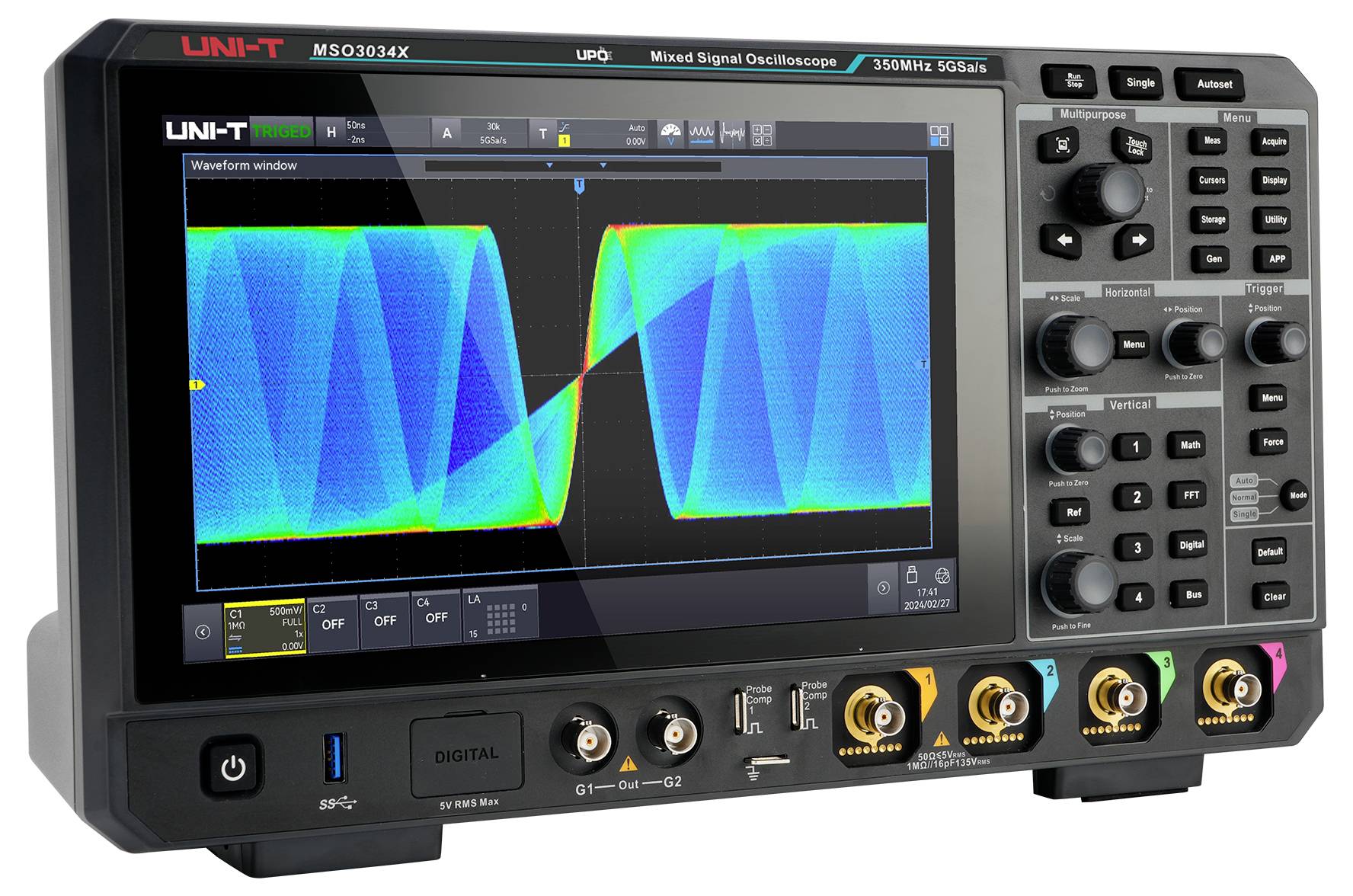

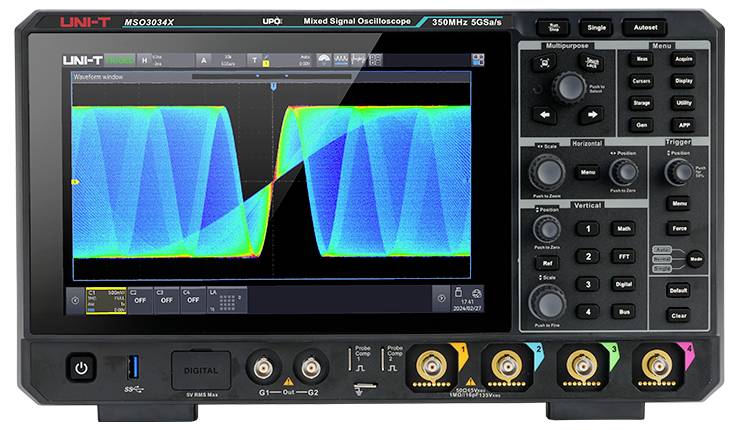

Uni-T MSO3034X Digitale oscilloscoop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.896,69 / Stuk)
€ 2.111,57
-10 %
€ 1.896,69
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
UNI-T MSO3034X digitale oscilloscoop 350 MHz 4+16-kanaals MSO ready 5GSa/s 500 Mpts2.000.000 wfms/s 10,1" capacitief touchscreen digitaal geheugen (DSO)
- 350 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
350 MHz
- Samplingrate/kanaal
5 GSa/s
- Beeldschermgrootte
10 inch
- Bijzonderheden
Mixed-signal (MSO)
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Aantal digitale ingangen (max.)
16
- Geheugendiepte/kanaal
500 Mpts
- Type
MSO3034X
Documenten en downloads
Datablad
Datablad 3399968 Uni-T MSO3034X Digitale oscilloscoop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3399968 Uni-T MSO3034X Digitale oscilloscoop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3399968 Uni-T MSO3034X Digitale oscilloscoop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3399968 Uni-T MSO3034X Digitale oscilloscoop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stuk(s)
Omschrijving
De UNI-T MSO3034X mixed-signaaloscilloscoop biedt een maximale aftastfrequentie van 5 GSa/s en een geheugendiepte van maximaal 500 Mpts. Dankzij de exclusieve Ultra fosfor 3.0-technologie bereikt het een Waveform-detectiesnelheid van 2.000.000 wfms/s en ondersteunt het 12 uitgebreide trigger- en seriële bus-decoderingsprotocollen. Uitgerust met een 10,1" capacitief touchscreen met besturing via gebaren en een geïntegreerde webserver voor afstandsbediening, is deze oscilloscoop ideaal ideaal voor toepassingen in embedded systemen, de automotive elektronica en de lucht- en ruimteindustrie.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- - 9-in-1-integratie: Combineert oscilloscoop, logische analysator, golfvormgenerator, spectrumanalyzer en meer voor maximale veelzijdigheid.
- - Ultra fosfor 3.0: 8-kanaals parallelle analyse, tot 20 Gbps verwerking en 2.000.000 wfms/s detectiesnelheid voor nauwkeurige detectie van afwijkingen.
- - 54 meetwijzen: Spannings-, frequentie- en fasemetingen met geavanceerde statistische functies en trendgrafieken voor diepgaande analyse.
- - Power Analysis 6+: Uitgebreide netkwaliteit- en vermogensanalyse met PSRR, harmonische- en inschakelstroommeting en 12 tests in 2024.
- - Spectrumanalyzer: Ondersteunt 4M-punten FFT, gelijktijdige 4-kanaals FFT, watervaldiagram en markeermeting voor snelle en nauwkeurige frequentieanalyses.
Omvang van de levering
- - MSO3034X (350 MHz, 5 GSa/s, 4 kanalen) x 1
- - Netsnoer x 1
- - USB-kabel x 1
- - Passieve meetkoppen (350 MHz) x4
- - BNC-BNC-doorgangskabel × 1
- - BNC-krokodilklemkabel (rood en zwart) × 1
- - Passieve meetkoppen × 4
- - Kalibratiecertificaat x 1
- - Meertalige veiligheidsinstructies x 1
- - Beknopte handleiding x 1
Opmerkingen
Andere modellen
- MSO3054X: 500 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s aftastfrequentie, tot 500 Mpts geheugendiepte, golfvormdetectiesnelheid van 2.000.000 wfms/s, 16 digitale kanalen en optioneel 50 MHz dual-dual-channel generator.
Software
-opties - MSO3000X-BW3M5T5M: 350 MHz-upgrade naar 500 MHz bandbreedte.
- MSO3000X-AWG:dual 50 MHz arbitraire signaalgenerator-software-optie (inclusief Bode-diagram).
- MSO3000X-PWR: Software-optie vermogensanalyse
- MSO3000X-BND: Alle seriebus-trigger- en decodersoftware-opties (inclusief AUTO, audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Audio-seriebus-trigger- en analysesoftware-optie (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Lucht- en ruimtevaart-seriebus-trigger- en analysesoftware-optie (MIL-STD-1553).
- MSO3000X-ARINC429: Lucht- en ruimtevaart-seriebus-trigger- en analysesoftware-optie (ARINC 429).
- MSO3000X-AUTO: Auto-seriebus-trigger- en decodeersoftware-optie (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Seriële bus-trigger en analyse
: The mean - MSO3000X-CANFD: Automotive Serial Bus trigger en analyse software-
optie: CAN-FD-FD-3 - MSO3000X-LIN: Automotive Serial
Bus trigger en analyse software-optie LIN-3 -
MSO3000X-Flex: Automotive Serial Bus trigger en analyse software-optie ray FlexT4 - MSO3000X-auto-Stor Automotive Serial-bus trigger en analyse software-software-software-software-software-software-trigger: Automotive-software-RFI
