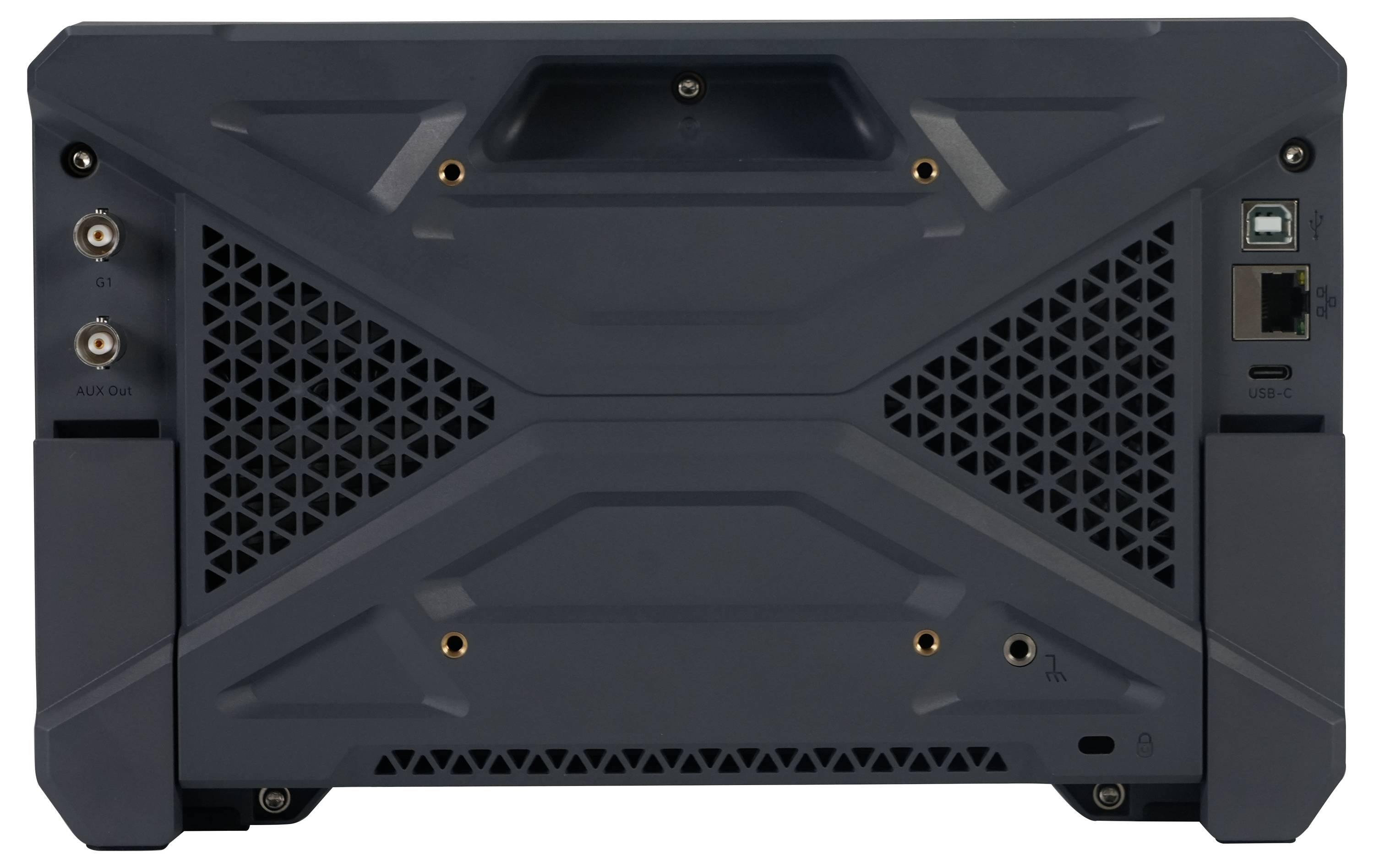

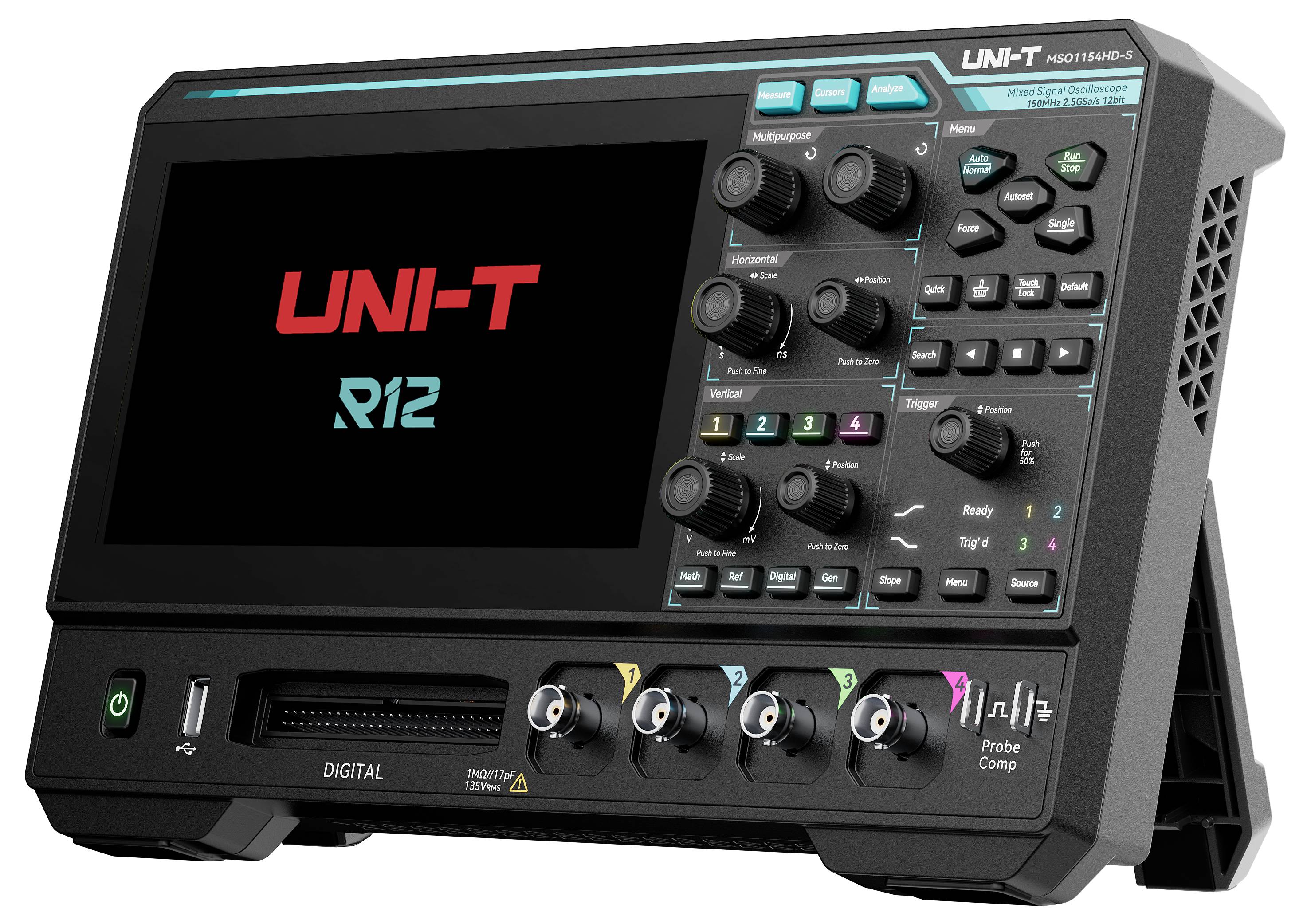

Uni-T MSO1154HD-S Digitale oscilloscoop, Analoge oscilloscoop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Functi
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 726,45 / Stuk)
€ 726,45
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
UNI-T oscilloscoop met hoge resolutie MSO1144HD-S
- 150 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- 9-in-1 integratie: Oscilloscoop, logic analyzer, functiegenerator (gen), spectrumanalyzer, digitale voltmeter (DVM), frequentieteller, protocolanalysator, Bode-plot-analysator, vermogensanalyser
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
150 MHz
- Samplingrate/kanaal
2 GSa/s
- Resolutie
12 Bit
- Beeldschermgrootte
10,1 inch
- Bijzonderheden
Mixed-signal (MSO)
Functiegenerator
Spectrumanalyzer
- Tijdbasis
1 ns/div tot 1000 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
CAT II
- Rasterafbuiging
1 mV/div tot 20 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
1 mV/div tot 20 V/div
- Voedingsspanning
100 - 240 V/AC
- Afm.
(l x b x h) 123 x 365 x 191 mm
- Gewicht
4.1 kg
- Aantal digitale ingangen (max.)
16
- Scherm
1024 x 600 Pixel
- Kalibreerservice
Ondersteunt automatische zelfkalibratie (analoog en digitaal)
- Breedte
365 mm
- Hoogte
191 mm
123 mm
- Interfaces
USB-host
USB-device
LAN
HDMI
BNC
- Geheugendiepte/kanaal
200 Mpts
- Type
MSO1154HD-S
Documenten en downloads
Datablad
Datablad 3757368 Uni-T MSO1154HD-S Digitale oscilloscoop, Analoge oscilloscoop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Functi
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3757368 Uni-T MSO1154HD-S Digitale oscilloscoop, Analoge oscilloscoop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Functi
Gebruiksaanwijzingen en veiligheidsinformatie 3757368 Uni-T MSO1154HD-S Digitale oscilloscoop, Analoge oscilloscoop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Functi
Omschrijving

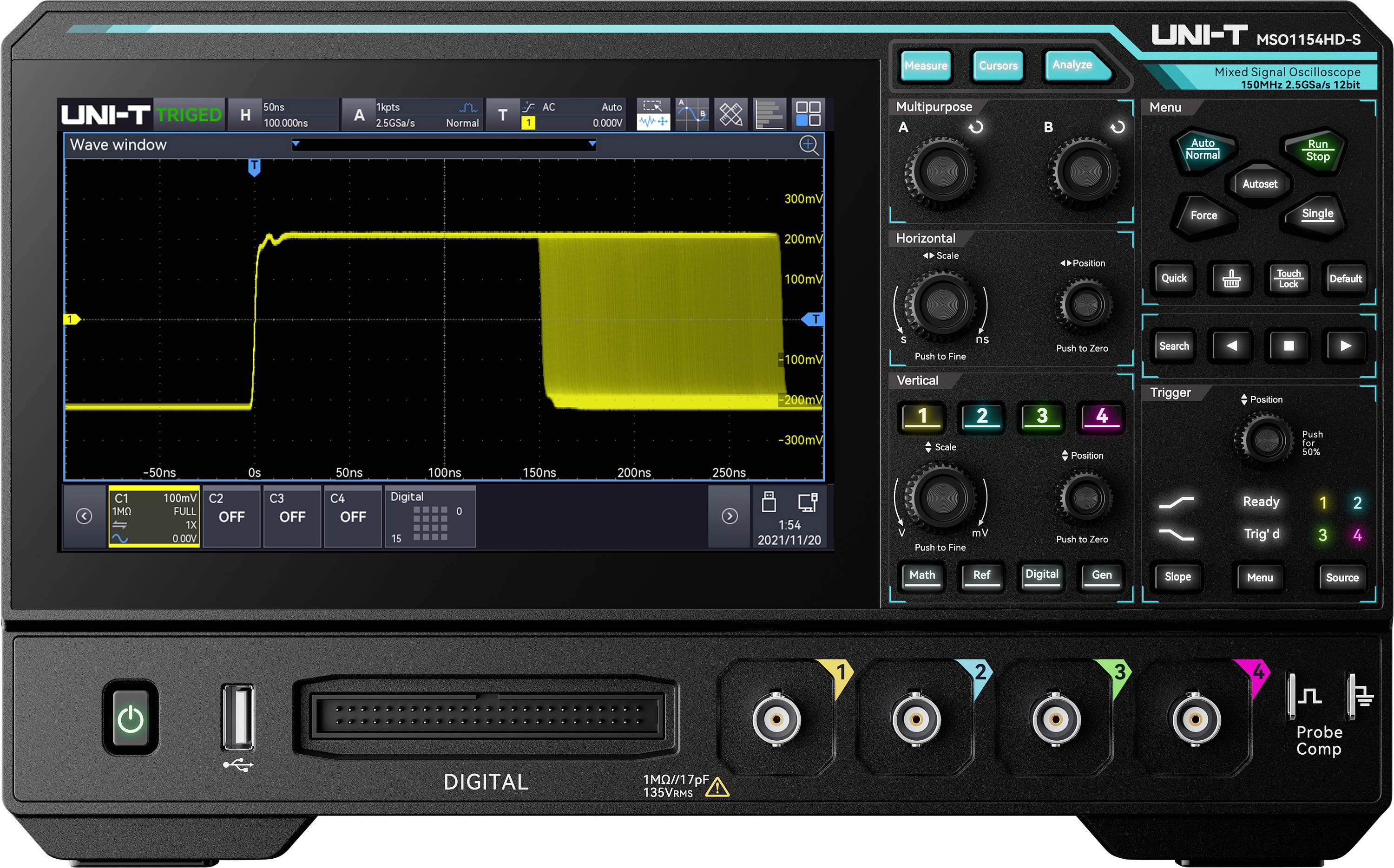

De oscilloscoop met hoge resolutie MSO1144HD-S biedt een maximale bandbreedte van 150 MHz en een maximale samplefrequentie van 2,5 GSa/s. Het is uitgerust met 4 analoge kanalen, 16 digitale kanalen en 1 signaaluitgangskanaal met geïntegreerde 25 MHz functie-/arbitraire Waveform-generator. De geheugendiepte bedraagt maximaal 100 Mpts. De MSO1154HD-S maakt gebruik van de exclusieve Ultra fosfor 3.0-technologie. Maximum wave capture rate of up to 200,000 wfms/s (1,000,000 wfms/s in sequence mode) met 256 grijstinten. Bovendien beschikt het over een innovatief digitaal trigger-systeem met hoge trigger-gevoeligheid en een laag jitter.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Modern en compact ontwerp: Slank, dubbelzijdig design met afmetingen van 28,2 × 17,5 × 4,9 cm.
- Type C-voeding: Gebruik via USB type-C mogelijk, ook met externe powerbank voor mobiel gebruik.
- 16-bits hoge resolutie (ERES): 12-bits ADC met extra ERES-uitbreiding voor een hogere meetnauwkeurigheid en een lager ruisniveau.
- Veelzijdige 9-in-1 functionaliteit: Geïntegreerde oscilloscoop, logische analyser, functie-/arbitraire signaalgenerator, spectrumanalyzer, protocolanalysator, vermogensanalyse, Bode-plot-analyse, frequentieteller en digitale voltmeter.
- Ultra fosfor 3.0: Ondersteunt hoge verwerkingssnelheden tot 20 Gbps en golfformeersnelheden tot 200.000 wfms/s en 1.000.000 wfms/s in sequentiemodus.
- 56 automatische meetfuncties: Parametermetingen met statistiek- en trendweergave voor uitgebreide signaalanalyse.
- Logtriggering en decodering: Ondersteunt UART, I²C, SPI, CAN, CAN-FD, LIN en audio.
- Geavanceerde FFT-spectrumanalyse: FFT met maximaal 1 Mpts, watervalweergave en markeerfuncties voor spectrale analyse.
- Vermogensanalyse: Ondersteunt input-, schakel- en uitgangsanalyse zoals vermogenskwaliteit, harmonische, inschakelstroom, schakelverliezen, efficiëntie en ripple.
Omvang van de levering
- MSO1144HD-S x 1
- Netsnoer x 1
- USB2.0-kabel x 1
- Passieve meetkoppen (200 MHz) x4
Opmerkingen
Meer modellen
-MSO1254HD-S: 250 MHz bandbreedte, 4 analoge kanalen, 16 digitale kanalen en 1 signaaluitgangskanaal met geïntegreerde 25 MHz functie-/arbitraire Waveform-generator
