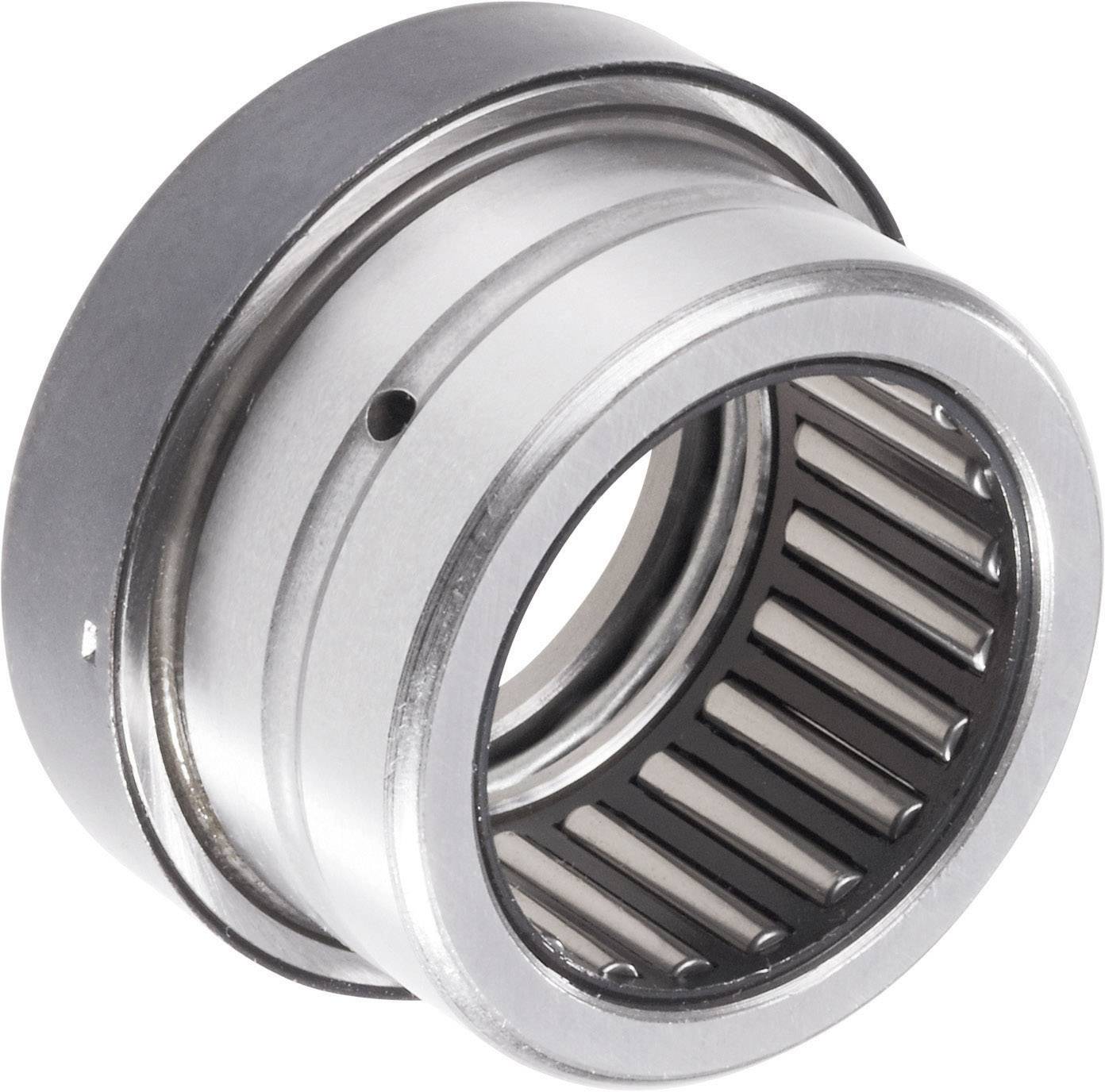

UBC Bearing NKXR 17 Z Cilinderlager Boordiameter 17 mm Buitendiameter 31.2 mm Toerental (max.) 8400 omw/min
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Cilinderlager
Buiten-Ø
31.2 mm
Boor-Ø
17 mm
Type
NKXR 17 Z
Fabrikantnr.
NKXR 17 Z
4 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 17,35 / Stuk)
€ 20,65
-16 %
€ 17,35
excl. btw
& Slechts 4 Stuk(s) beschikbaar
Technische specificaties
- Type
NKXR 17 Z
- Soortnaam
Cilinderlager
- Fabrikantnr.
NKXR 17 Z
- Bouwvorm (kogellagers)
NKXR
- Buiten-Ø
31.2 mm
- Boor-Ø
17 mm
- Dynamische belasting, axiaal
15900 N
- Dynamische belasting, radiaal
13500 N
- Statische belasting, axiaal
33500 N
- Statische belasting, radiaal
15000 N
- Max. toerental
8400 omw/min
- Bijzonderheden
Eenzijdige afdekschijf
- Maataanduidingen
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
- Afm.
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
- Buiten-Ø
31.2 mm
- Toerental
8400 omw/min
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 199906 UBC Bearing NKXR 17 Z Cilinderlager Boordiameter 17 mm Buitendiameter 31.2 mm Toerental (max.) 8400 omw/min
Omschrijving
Cilinderlagers met kooi zijn eenheden die uit massieve buiten- en binnenringen en cilinderkransen bestaan. De buitenringen hebben aan beide zijden vaste kragen of zijn zonder kraag, de binnenringen zijn in verschillende uitvoeringen verkrijgbaar:
Enkele rij:
· N = binnenring met 2 kragen, buitenring is zonder kraag
· NU = binnenring zonder kragen
· NJ = binnenring met 1 kraag op de binnenring
· NUP = binnenring met 1 vaste kraag en 1 losse kraagschijf
Dubbele rij:
· NN = tweerijig cilinderlager
· NNU = tweerijig cilinderlager
De kooi voorkomt dat de cilindrische rollen bij het afwikkelen elkaar aanraken. De cilinderlagers zijn zeer stijf, radiaal hoog belastbaar en door de kooi geschikt voor hogere toerentallen. De lagers zijn demontabel en daarmee eenvoudiger in en uit te bouwen. Beide lagerringen kunnen daardoor een vaste passing krijgen.
De verschillende uitvoeringen worden door zogenoemde achtervoegsels gekenmerkt:
· C3, C4 = lagerluchtklasse
· E = versterkte uitvoering
· EX = versterkte uitvoering
· M1 = massieve messing kooi, tweedelig, geleiding via rollen
· M1A = massieve messing kooi, tweedelig, geleiding via kragen op de buitenring
· TVP2 = massieve kunststof kooi
· JP3 = plaatstalen kooi
Enkele rij:
· N = binnenring met 2 kragen, buitenring is zonder kraag
· NU = binnenring zonder kragen
· NJ = binnenring met 1 kraag op de binnenring
· NUP = binnenring met 1 vaste kraag en 1 losse kraagschijf
Dubbele rij:
· NN = tweerijig cilinderlager
· NNU = tweerijig cilinderlager
De kooi voorkomt dat de cilindrische rollen bij het afwikkelen elkaar aanraken. De cilinderlagers zijn zeer stijf, radiaal hoog belastbaar en door de kooi geschikt voor hogere toerentallen. De lagers zijn demontabel en daarmee eenvoudiger in en uit te bouwen. Beide lagerringen kunnen daardoor een vaste passing krijgen.
De verschillende uitvoeringen worden door zogenoemde achtervoegsels gekenmerkt:
· C3, C4 = lagerluchtklasse
· E = versterkte uitvoering
· EX = versterkte uitvoering
· M1 = massieve messing kooi, tweedelig, geleiding via rollen
· M1A = massieve messing kooi, tweedelig, geleiding via kragen op de buitenring
· TVP2 = massieve kunststof kooi
· JP3 = plaatstalen kooi
