TRU COMPONENTS TC-9963308 Tijdrelais Multifunctioneel 12 V/AC, 240 V/AC 1 stuk(s) Tijdsduur: 1 s - 10 dag(en) 1x wisselc kopen ? Conrad Electronic

Een digitaal relais met een wit behuizing en meerdere draaiknoppen voor het regelen van tijdfuncties, aansluitklemmen bovenaan.

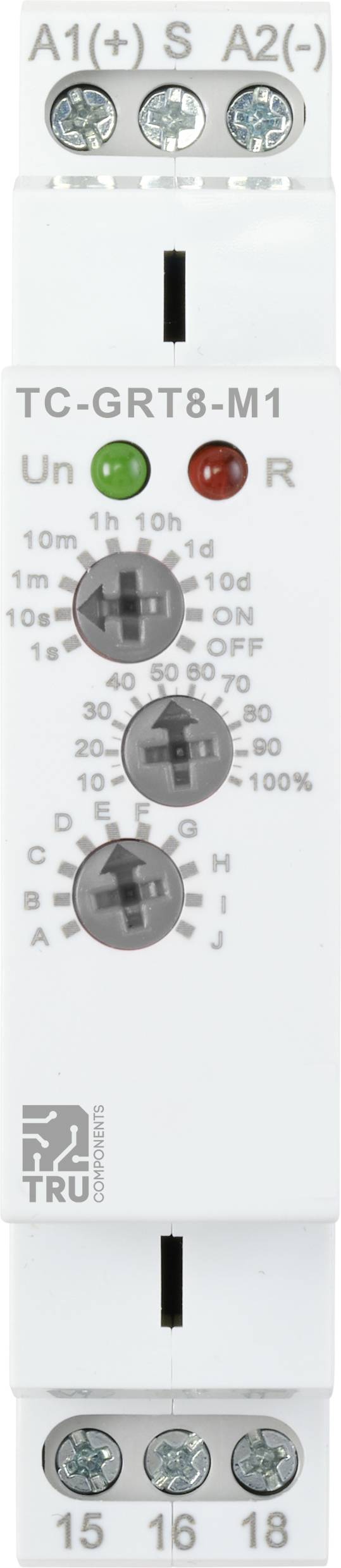

Tijdschakelrelais met controlelampjes en meerdere instelopties voor tijdsinterval en functie.

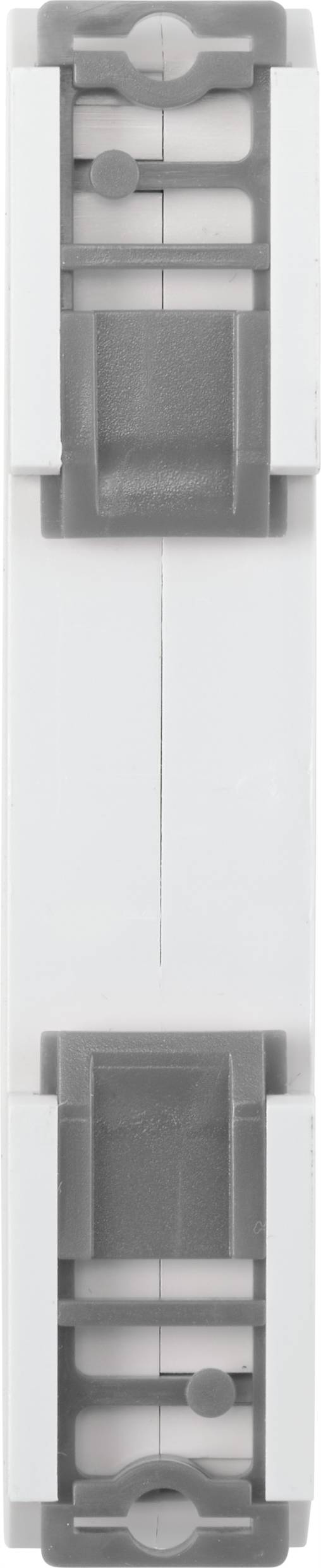

Een rechthoekige kunststof adapter in grijs en wit, mogelijk bedoeld voor een technisch of elektrisch doel.

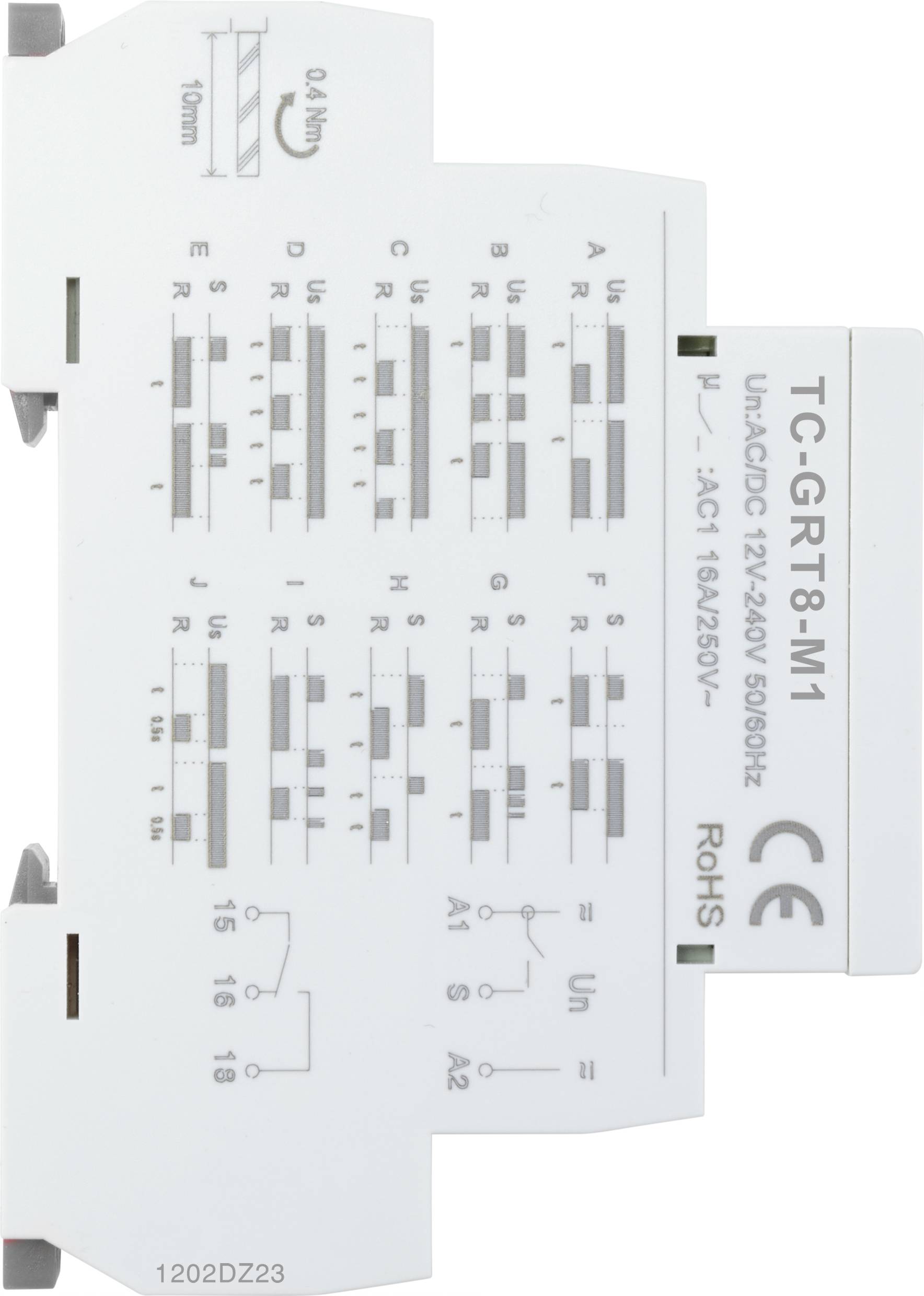

Een schakelrelais met typeaanduiding TC-GRT8-M1 toont elektrische schakelschema's en technische specificaties voor de aansluiting.

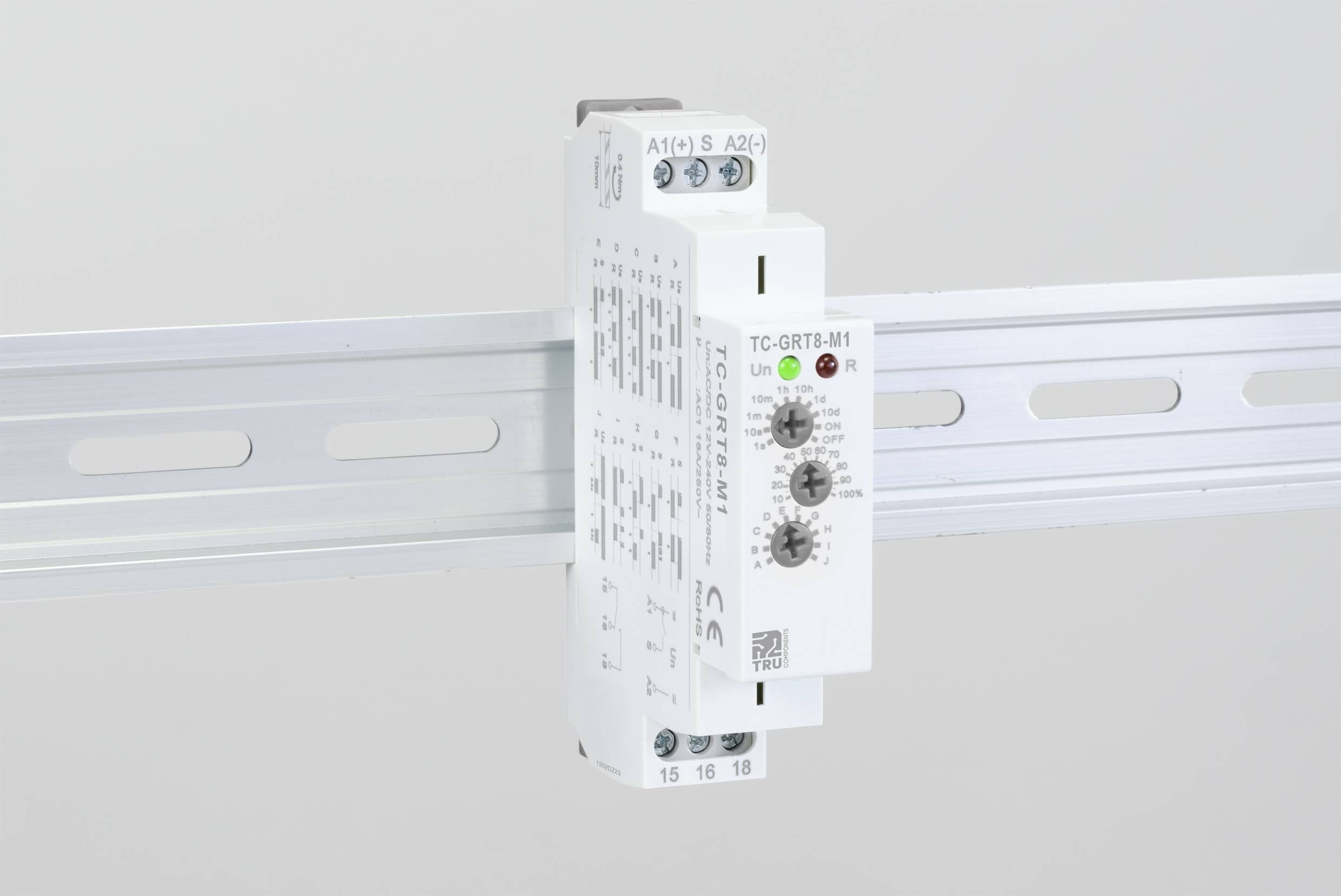

Een elektronisch apparaat met draaibare potentiometers is gemonteerd op een DIN-rail. Het beschikt over LED-indicatoren en technische markeringen.

1/5

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Inschakelvertraging

Terugvalvertraging via in-signaal startcontact

Aanspreek- en terugvalvertraging

Cyclisch, van start

Cyclisch

Terugvalvertraging met hulpspanning

Impuls

Impulsbewaking

Voedingsspanning

12 V/AC

240 V/AC

Min. voedingsspanning

12 V/AC

12 V/DC

Datasheet (PDF)

3538 Stuk(s)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 22,31 / Stuk)

€

Juridisch probleem melden

Technische specificaties

Soortnaam: Tijdrelais

Type: TC-9963308

Uitvoering: Multifunctioneel

Aansluiting: Schroefklem

Functies: Inschakelvertraging
Terugvalvertraging via in-signaal startcontact
Aanspreek- en terugvalvertraging
Cyclisch, van start
Cyclisch
Terugvalvertraging met hulpspanning
Impuls
Impulsbewaking

Voedingsspanning: 12 V/AC
240 V/AC

Min. voedingsspanning: 12 V/AC
12 V/DC

Max. voedingsspanning: 240 V/DC
240 V/AC

Voedingsspanning: 12, 12 - 240, 240 V/DC, V/AC

: 1x wisselcontact

Contactmateriaal: AgSnO

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 4000 VA

Tijdsduur (min.): 1 s

Tijdsduur (max.): 10 dag(en)

Tijdsinterval(len): 1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d

Min. temperatuur: -20 °C

Max. temperatuur: +55 °C

: IP20

: 90 mm

Breedte: 64 mm

Hoogte: 18 mm

Afm.: (l x b x h) 90 x 64 x 18 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2490827 TRU COMPONENTS TC-9963308 Tijdrelais Multifunctioneel 12 V/AC, 240 V/AC 1 stuk(s) Tijdsduur: 1 s - 10 dag(en) 1x wisselc

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2490827 TRU COMPONENTS TC-9963308 Tijdrelais Multifunctioneel 12 V/AC, 240 V/AC 1 stuk(s) Tijdsduur: 1 s - 10 dag(en) 1x wisselc

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2490827 TRU COMPONENTS TC-9963308 Tijdrelais Multifunctioneel 12 V/AC, 240 V/AC 1 stuk(s) Tijdsduur: 1 s - 10 dag(en) 1x wisselc

Omschrijving

Uitvoering

10 functies: 5 vertragingsmodi met voedingssturing (A, B, C, D, J), 4 vertragingsmodi met signaalsturing (E, F, G, H), 1 vertragingsmodus met impuls (I)
Functies: inschakelvertraging (stroom aan), interval (stroom aan), herhalingscyclus (start aan), herhalingscyclus (start uit), uitschakelvertraging (S Break), Single-shot, single-shot - fase-afsnijding (niet opnieuw te activeren), aan/uit-vertraging, zelfhoudend relais, impulsgever
Draaischakelaar voor het instellen van functies en tijdbereiken
Breed bereik van tijdinstellingen (0,1 s - 10 dagen)
Relaisstatus wordt door LED weergegeven
1-module (18 mm), montage op DIN-rail.
