TRU COMPONENTS TC-9072472 Relaisprintplaat Geschikt voor serie: Arduino 1 stuk(s) kopen ? Conrad Electronic

Een relaismodule met een blauwe behuizing die elektrische signalen bestuurt. Heeft aansluitingen voor GND, VCC, IN1 en IN2.

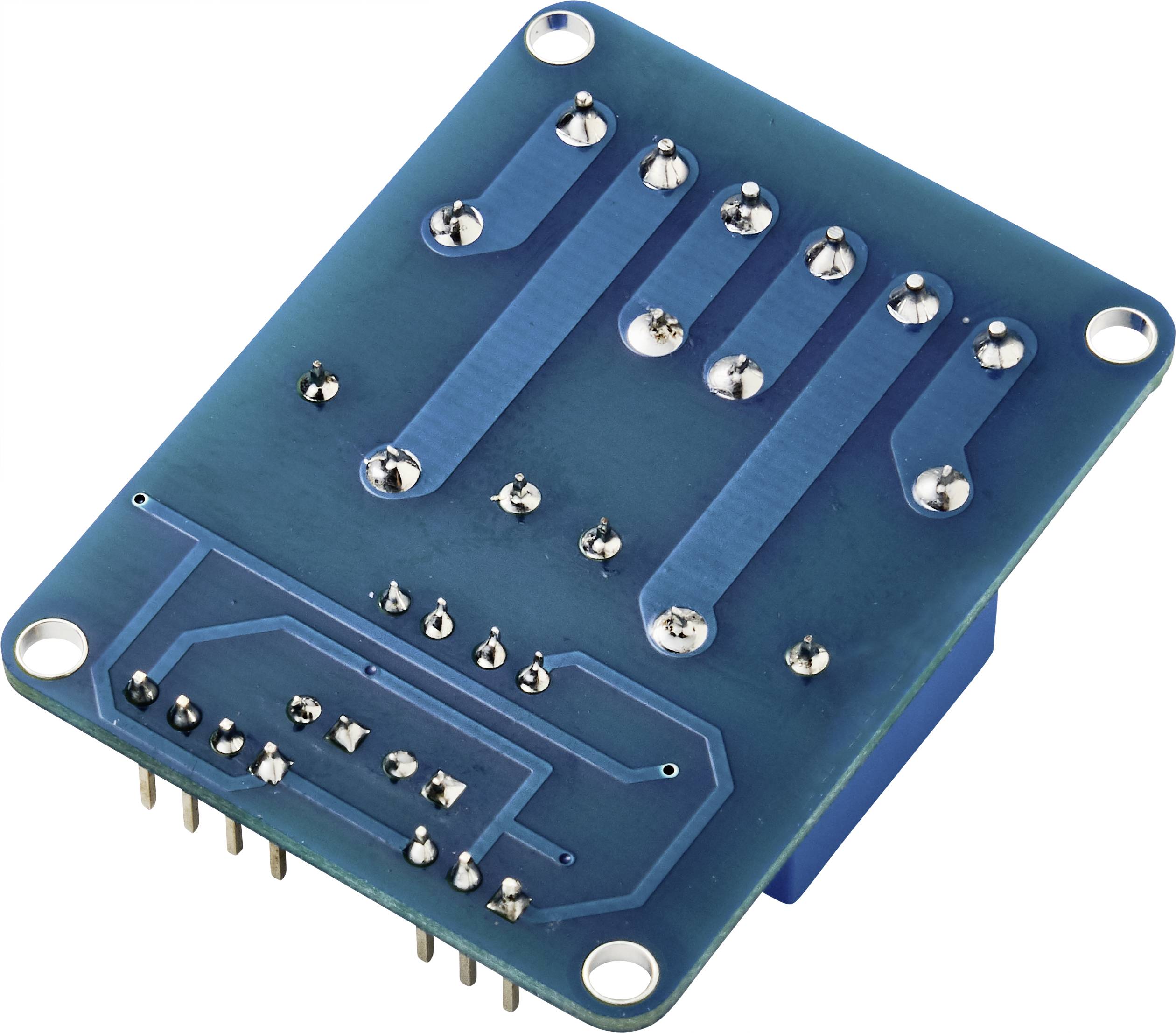

Een blauwe printplaat met verschillende gesoldeerde componenten en contactpunten, waarschijnlijk onderdeel van een elektronisch apparaat.

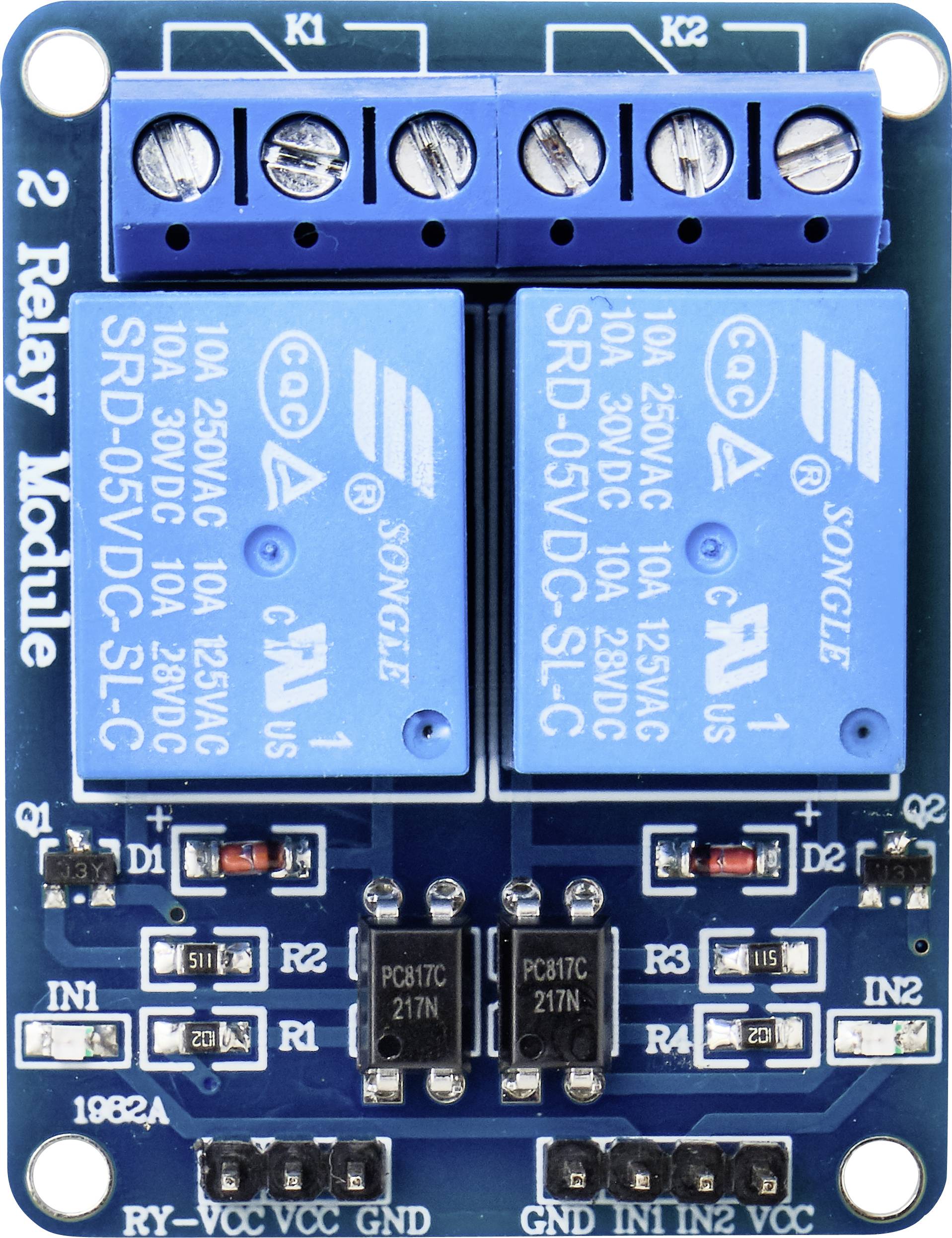

Een 2-kanaals relaismodule met blauwe aansluitklemmen voor elektrische verbindingen en twee blauwe relais voor 5V DC-aansturing.

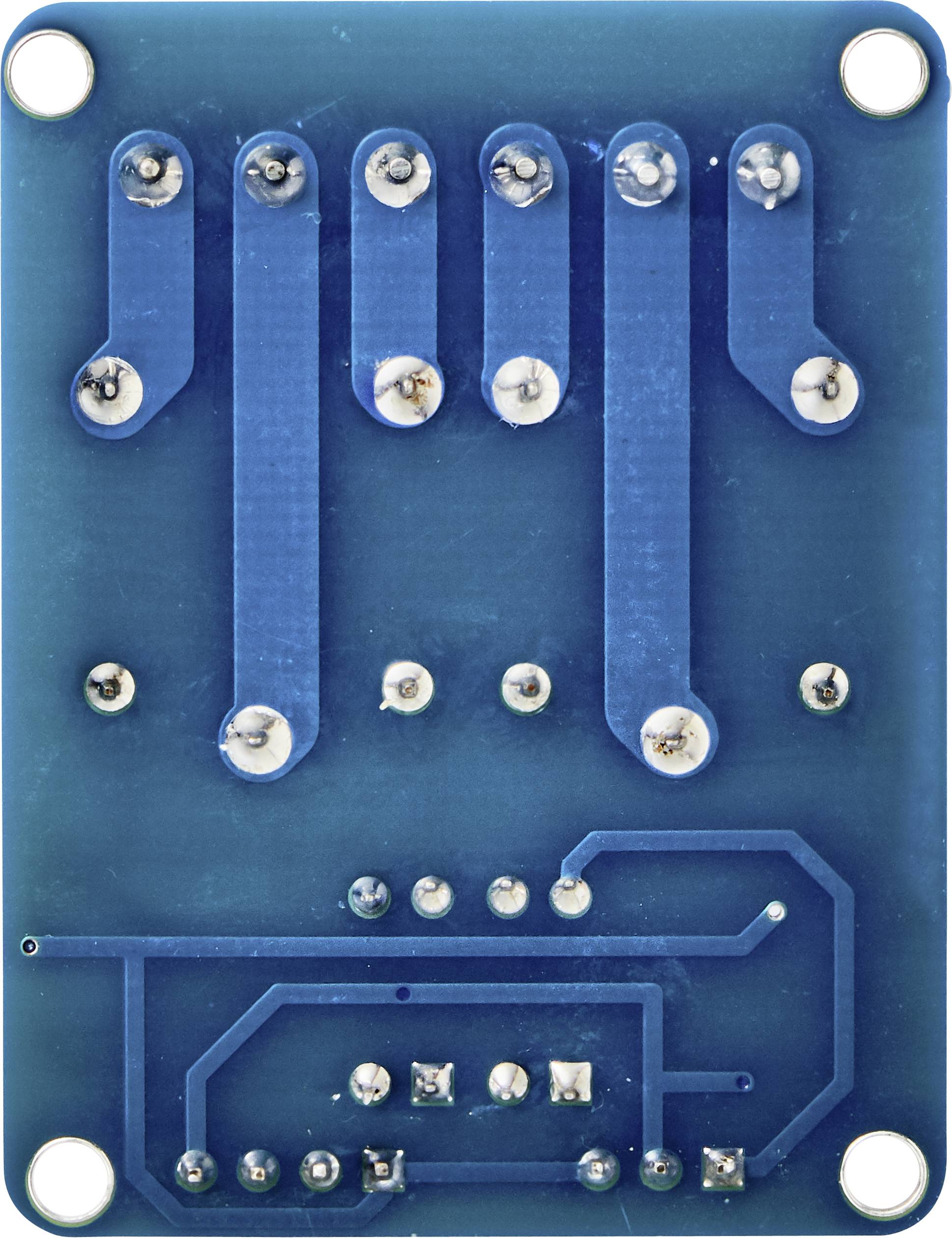

'Blauw printplaatmodule met meerdere gesoldeerde metalen verbindingen en geleidersporen. Toont achterkant van een elektronisch onderdeel.'

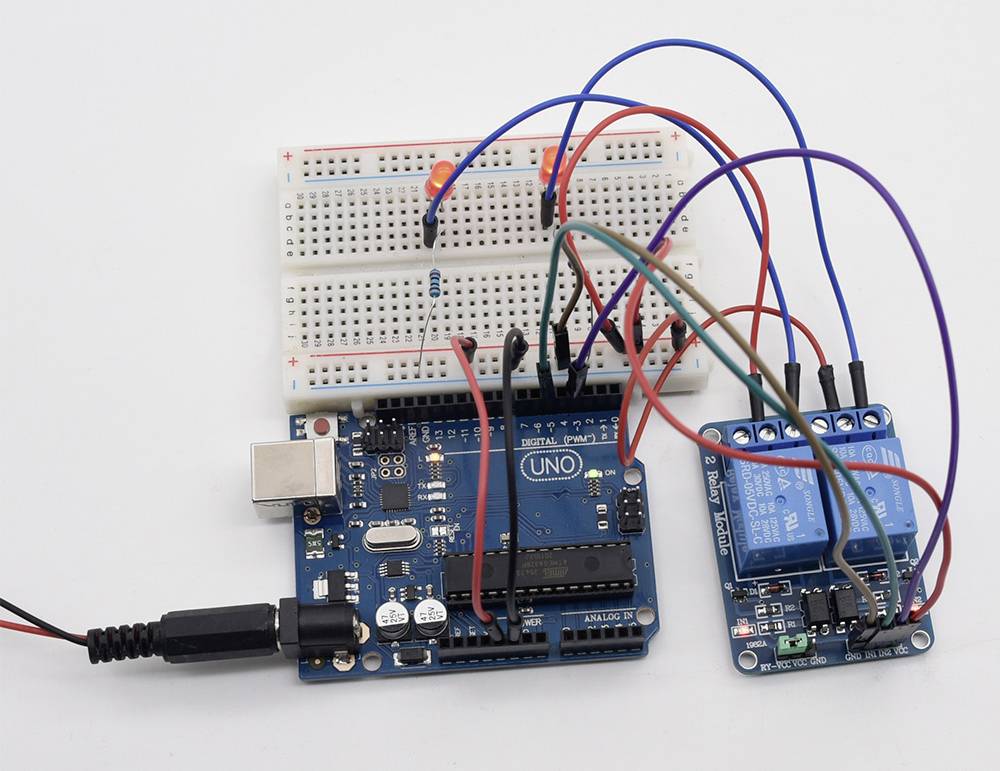

Arduino-set met breadboard, bedrading en relaismodule. Het breadboard is verbonden met LED's en een weerstand, waarbij alle componenten elektrisch met elkaar zijn verbonden.

1/5

Extra services en acties

Datasheet (PDF)

Leverbaar di. 7 jul.

974 Stuk(s)

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 5,78 / Stuk)

€ 5,78

excl. btw

Juridisch probleem melden

Highlights & Details

2-kanaals relaismodule voor Arduino

2-kanaals relaismodule met optocoupler
Maximaal uitgangsvermogen: DC 30 V/10 A, AC 250 V/10 A

Technische specificaties

: Bulk

Soortnaam: Relaisprintplaat

Geschikt voor: Arduino

Uitgangsspanning (max.): 30 V/DC
250 V/AC

Geschikt voor: Arduino

Hoogte: 16 mm

: 38 mm

Breedte: 50 mm

Aantal uitgangen: 2 x

Gewicht: 30 g

Geschikt voor serie: Arduino

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2268118 TRU COMPONENTS TC-9072472 Relaisprintplaat Geschikt voor serie: Arduino 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2268118 TRU COMPONENTS TC-9072472 Relaisprintplaat Geschikt voor serie: Arduino 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2268118 TRU COMPONENTS TC-9072472 Relaisprintplaat Geschikt voor serie: Arduino 1 stuk(s)

Omschrijving

Dit is een LOW Level 5V 2-kanaals relaisinterfacekaart en elk kanaal heeft een stuurstroom van 15 - 20 mA nodig. Deze kan voor de besturing van verschillende apparaten en installaties met grote stroom worden gebruikt. Hij is uitgerust met een hoogstroomrelais dat onder AC 250 V 10 A of DC 30 V 10 A werkt. De kaart heeft een standaard interface die direct door een microcontroller kan worden bestuurd. De plaat met vier vaste schroefgaten rondom, gatdiameter van 3,1 mm, comfortabele installatie en vast soldeerrelais, relaiskeuze van de kwaliteit en eenpolige dubbele worp. Een gemeenschappelijk einde en een begin, een normaal gesloten einde, isolatie van de optische koppeling, anti-interferentievermogen is goed laag, vrijgegeven op hoog niveau Zuigstatusweergave rechts, toestand vrijgeven, als het licht uit is VCC voor het systeemvermogen, JD_VCC-voeding voor de relais. Het standaard 5V-relais, met jumperkap

Uitvoering

2-kanaals relaismodule met optocoupler LOW-level trigger-uitbreidingskaart, die compatibel is met Arduino
Standaardinterface die direct door de microcontroller kan worden bestuurd (8051, AVR, * PIC, DSP, ARM, ARM, MSP430, TTL-logica)
Een gemeenschappelijke aansluiting, een normaal open en een normaal gesloten aansluiting
Optocoupler-isolatie, goede anti-jamming
