TRU COMPONENTS Luchtgestuurd ventiel TC-14215236 TC-TPV101PX1550NCS Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 st kopen ? Conrad Electronic

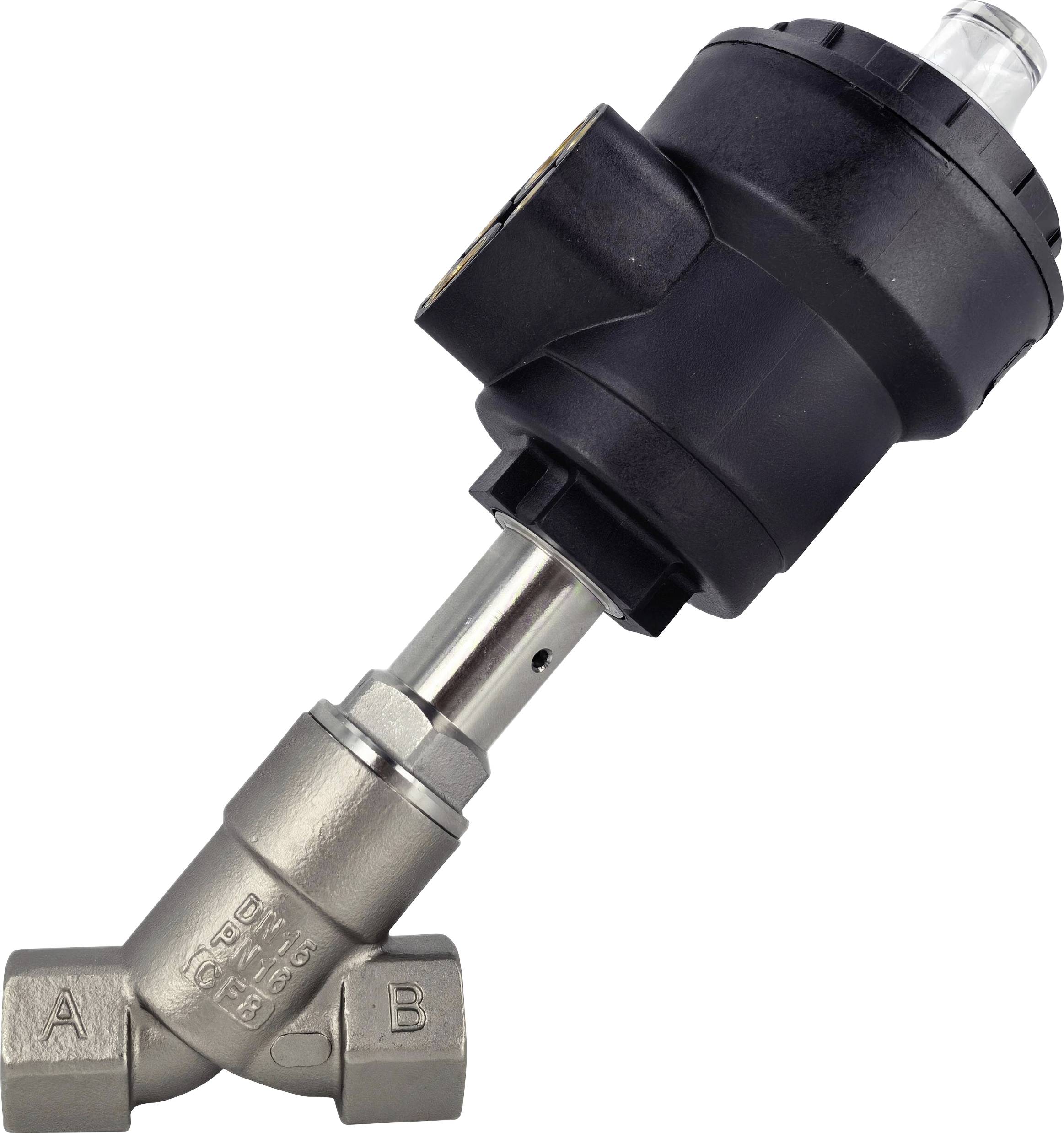

Een metalen industriële klep met een kunststof actuator bovenop, gelabeld met 'A' en 'B' aan de zijkanten, gebruikt voor het regelen van vloeistofstroom in pijpleidingen.

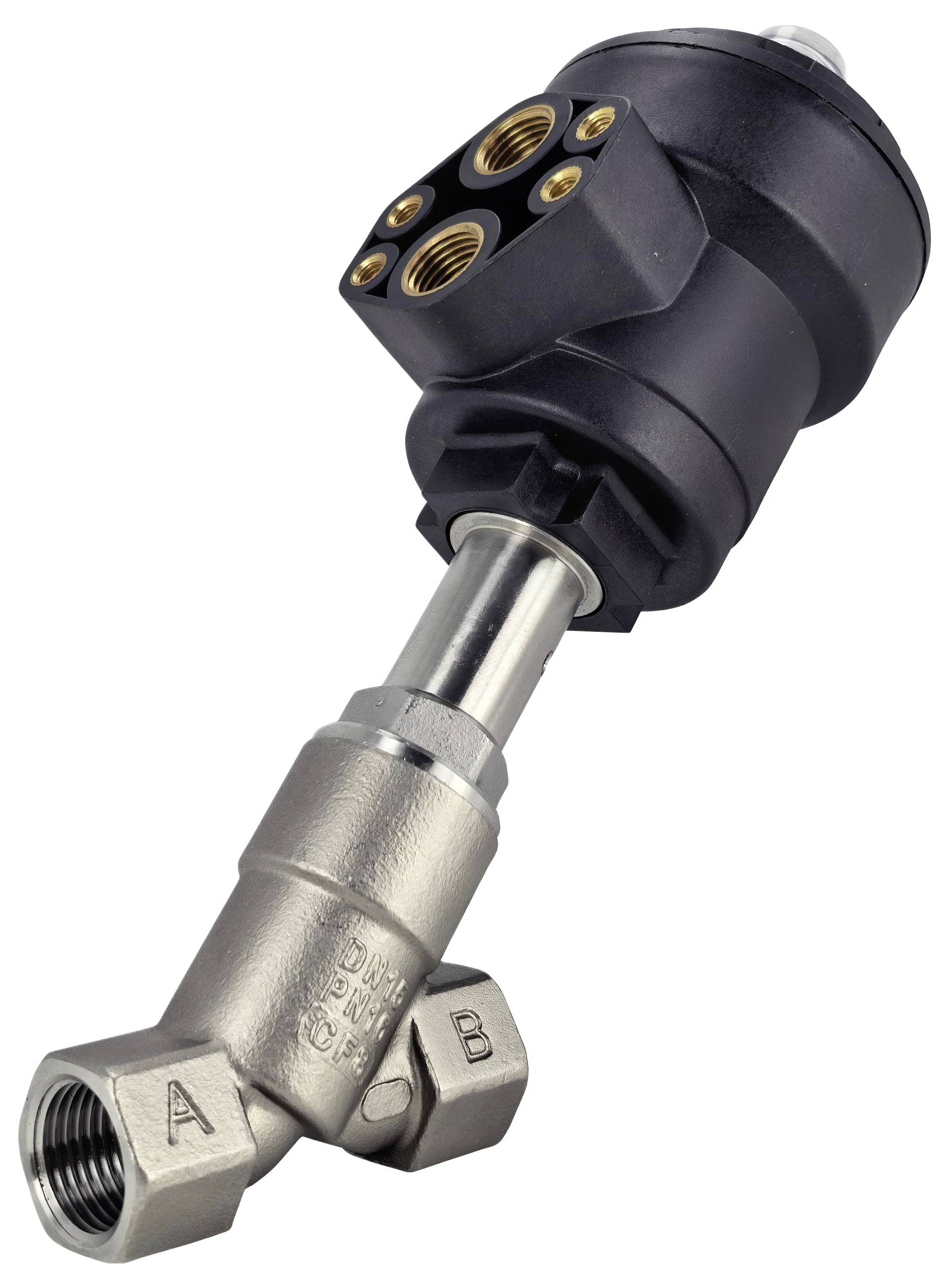

'Een klep met twee gemarkeerde poorten, A en B, en een zwarte roterende actuator bovenop, ontworpen voor het regelen van vloeistofstroom in leidingsystemen.'

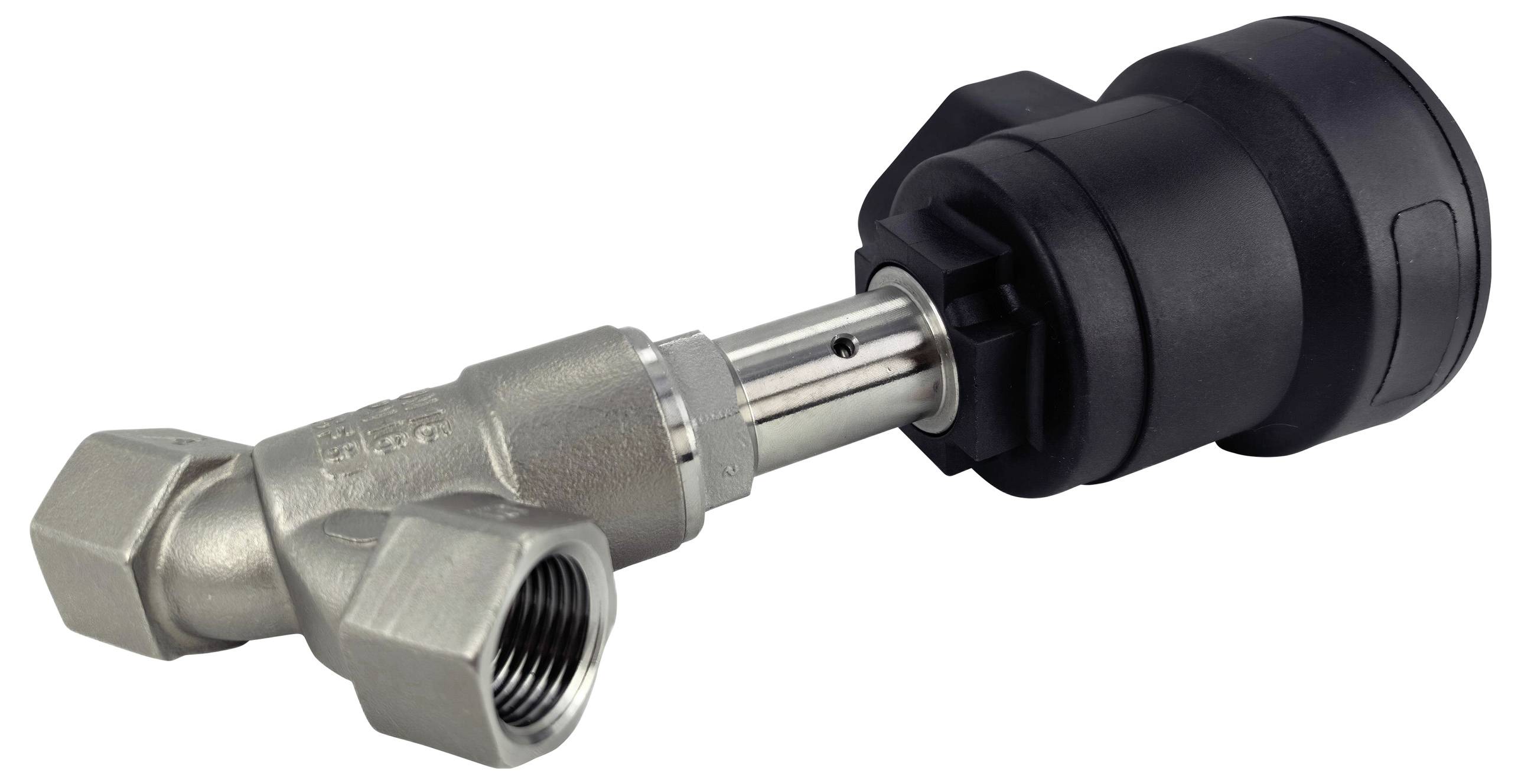

Een metalen hoekventiel verbonden met een plastic cilinder, waarschijnlijk onderdeel van een lood- en waterleidinginstallatie of HVAC-systeem, weergegeven op een witte achtergrond.

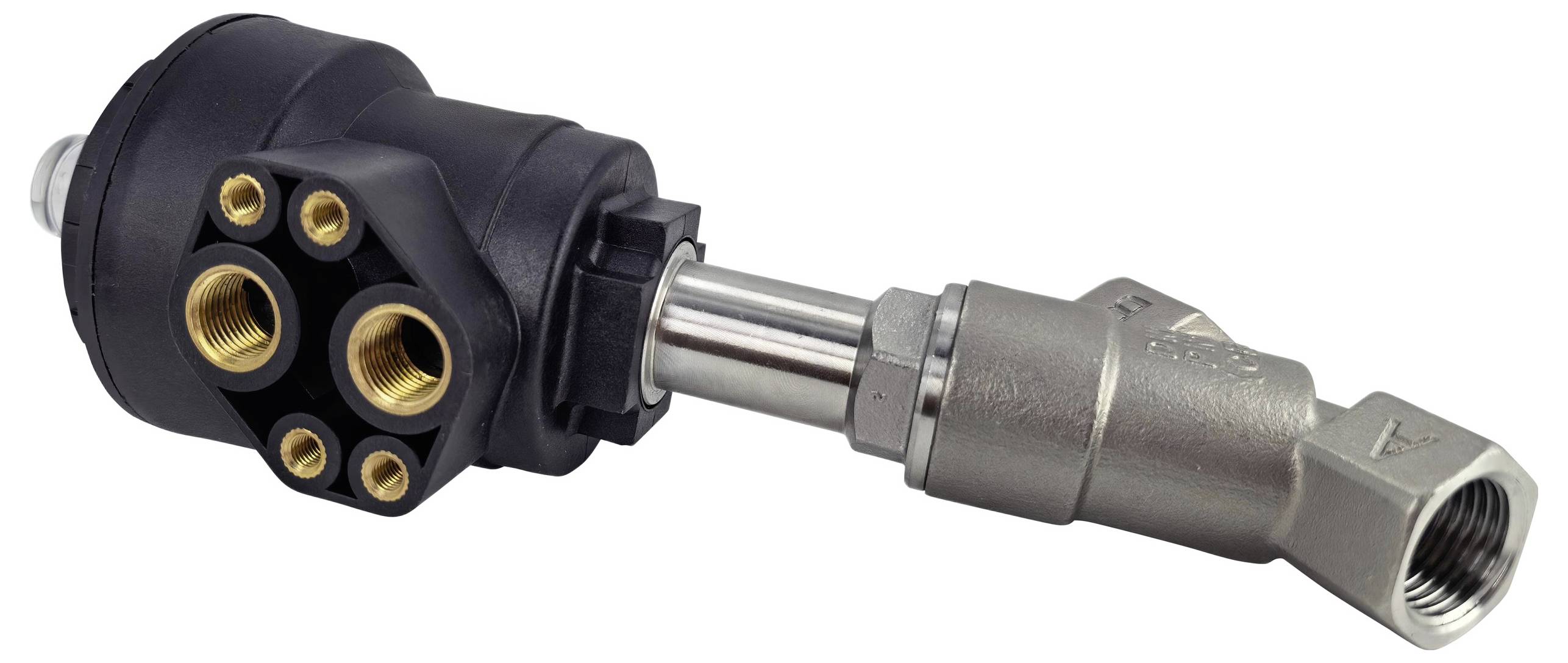

Een close-up van een hydraulische regelklep met meerdere koperen aansluitingen en een stalen verbindingsbuis, waarop gedetailleerde technische componenten zichtbaar zijn.

1/4

Datasheet (PDF)

Leverbaar di. 8 sep.

19 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 72,72 / Stuk)

€ 72,72

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg schudventiel G1/2" 16 bar max.

Aansluitgrootte: 1/2"
Klepgrootte: DN15
Normaal gesloten
Max. Druk: 16 bar
Stuurdruk: 2 - 10 bar
Bereik mediumtemperatuur: -10 - 180 °C.
De teksten voor dit artikel zijn automatisch vertaald.

Technische specificaties

Klepgrootte: DN15
Type gastheer: Enkelwerkend
Normaal gesloten
Diameter van de zuiger 50 mm

Type: TC-TPV101PX1550NCS

Soortnaam: Luchtgestuurd ventiel

Materiaal (behuizing): RVS

Aansluiting: G 1/2

Operationele druk (max.): 16 bar

Fabrikantnr.: TC-14215236

Werkingsdruk (min.): 0 bar

Afdichtmateriaal: PFTE

Functie: 2/2-weg

Temperatuurbereik van het medium: -10 tot +180 °C

Max. medium temperatuur: +180 °C

Min. medium temperatuur: -10 °C

Drukregeling (max.): 10 bar

Drukregeling (min.): 2 bar

Wijze van werking: 2/2-weg

KV-waarde: 4.2

Documenten en downloads

Datablad

Datablad 3553809 TRU COMPONENTS Luchtgestuurd ventiel TC-14215236 TC-TPV101PX1550NCS Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553809 TRU COMPONENTS Luchtgestuurd ventiel TC-14215236 TC-TPV101PX1550NCS Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 st

Omschrijving

Opmerkingen

De kv-waarde geeft de waterdoorvoer van een ventiel in liters per minuut bij een druk van bijna 1 bar en een watertemperatuur in een bereik van +5 tot +30 °C aan. De Qnn-waarde is de maataanduiding voor gassen in liters per minuut weergegeven.
