Telegärtner 100027635 100027635 SMA-connector Stekker, haaks 50 Ω 1 stuk(s) kopen ? Conrad Electronic

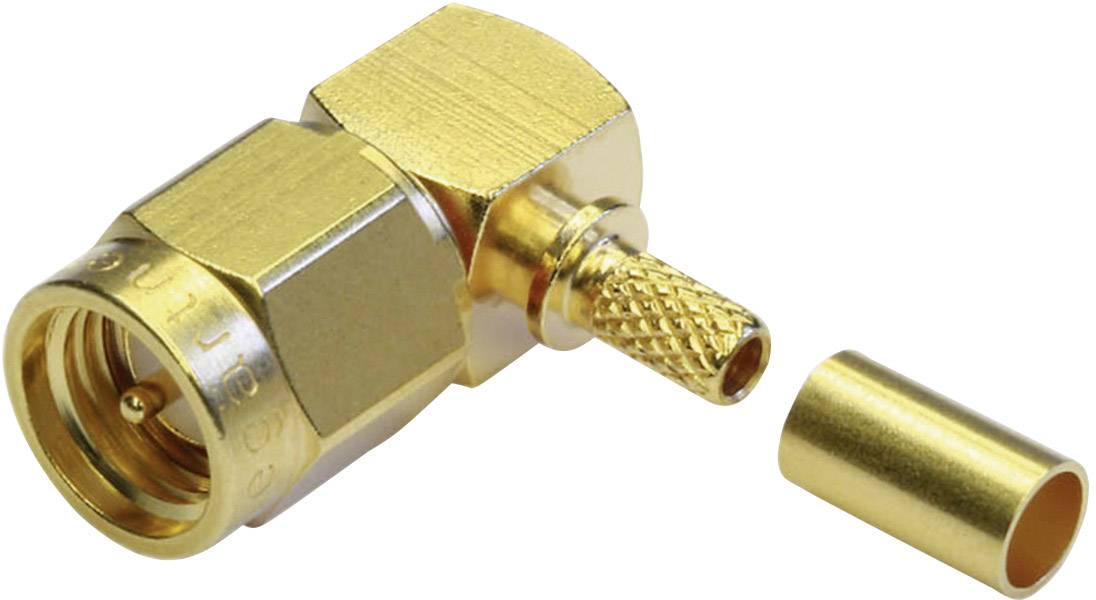

Een gouden coaxiale stekker met hoekaansluiting, klaar om op een kabel te worden aangesloten. Wordt gebruikt voor het overbrengen van hoogfrequente signalen.

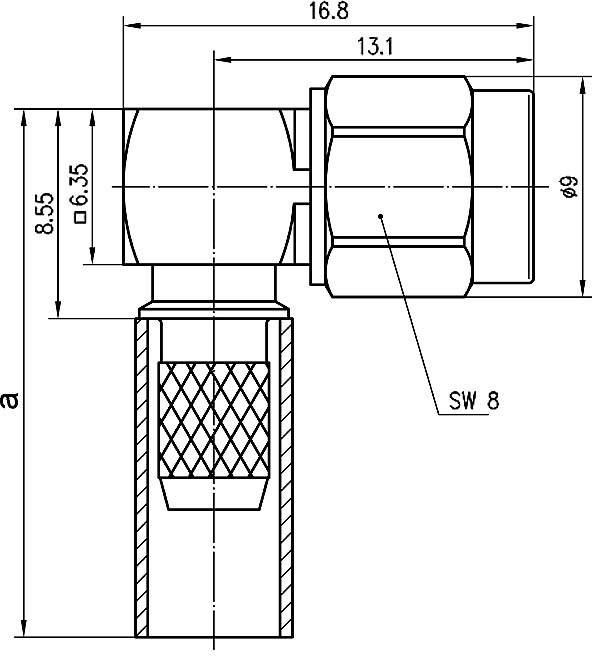

Technische tekening van een L-vormige buisverbinder met afmetingen: 16,8 cm, 13,1 cm, 8,55 cm en een sleutelwijdte van SW 8.

1/2

Kabelgroep

RG 316/U

Soortnaam

SMA-connector

Bouwtype

Stekker, haaks

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Leverbaar ma. 21 sep.

4 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3,96 / Stuk)

€ 3,96

excl. btw

Slechts 4 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMA-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Extra services en acties

Informatie over

Kabelconfectie

Technische specificaties

Kabelgroep: RG 316/U

Soortnaam: SMA-connector

Bouwtype: Stekker, haaks

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 2.60 mm

Materiaal (behuizing): Messing, verguld

Fabrikantnr.: 100027635

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -55 - +155 °C

Type: 100027635

Soort sluiting: Schroef

Kabel-Ø: 2.6 mm

Documenten en downloads

Datablad

Datablad 1090952 Telegärtner 100027635 100027635 SMA-connector Stekker, haaks 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090952 Telegärtner 100027635 100027635 SMA-connector Stekker, haaks 50 Ω 1 stuk(s)

Omschrijving

De SMA-serie omvat heel vaak gebruikte coax-aansluiting met schroefdraad gewricht. Ze kunnen worden gebruikt bij een frequentie van 18 GHz per model. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex en semi-rigide kabels. De printplaat connector van de SMA serie zijn verkrijgbaar als soldeer of gat perspassing. Kabels zijn aangesloten volgens het ontwerp voor krimpen terminals of solderen. SMA connectoren worden onder meer gebruikt in de mobiele, in satellieten en metrologie.
