Telegärtner 100024719 100024719 SMA-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece kopen ? Conrad Electronic

Een gouden coaxiale connector met drie pinnen en schroefdraad, bedoeld voor gebruik in de elektronica of bij kabelverbindingen.

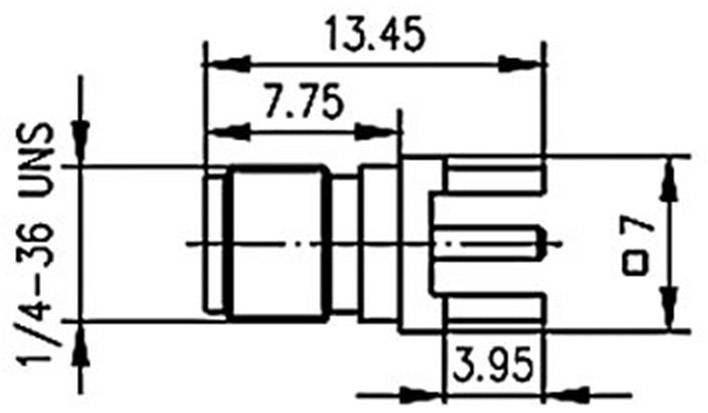

Technische tekening van een stekker met afmetingen: totale lengte 13,45 mm, breedte 7,75 mm, kleinere breedte 3,95 mm, schroefdraad 1/4-36 UNS.

1/2

Verpakkingswijze

Piece

Soortnaam

SMA-connector

Bouwtype

Bus, inbouw verticaal

Impedantie

50 Ω

Aansluiting

Datasheet (PDF)

Leverbaar ma. 21 sep.

50 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,95 / Stuk)

€ 4,95

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMA-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Extra services en acties

Technische specificaties

Inbouwmaat: Z79

: Piece

Soortnaam: SMA-connector

Bouwtype: Bus, inbouw verticaal

Impedantie: 50 Ω

Aansluiting: Print

Inhoud: 1 stuk(s)

Inbouw-Ø: 6.5 mm

Materiaal (behuizing): Messing, verguld

Fabrikantnr.: 100024719

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Verguld

Conform RoHS: Ja

Temperatuurbereik: -55 - +155 °C

Type: 100024719

Soort sluiting: Schroef

Documenten en downloads

Datablad

Datablad 1090936 Telegärtner 100024719 100024719 SMA-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090936 Telegärtner 100024719 100024719 SMA-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) Piece

Omschrijving

De SMA-serie omvat heel vaak gebruikte coax-aansluiting met schroefdraad gewricht. Ze kunnen worden gebruikt bij een frequentie van 18 GHz per model. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex en semi-rigide kabels. De printplaat connector van de SMA serie zijn verkrijgbaar als soldeer of gat perspassing. Kabels zijn aangesloten volgens het ontwerp voor krimpen terminals of solderen. SMA connectoren worden onder meer gebruikt in de mobiele, in satellieten en metrologie.
