Telegärtner 100023911 100023911 N-connector Stekker, recht 50 Ω 1 stuk(s) kopen ? Conrad Electronic

'COAX-connector met zeskantschroef en verwijderbare metalen buis. Geschikt voor het verbinden van coaxkabels.'

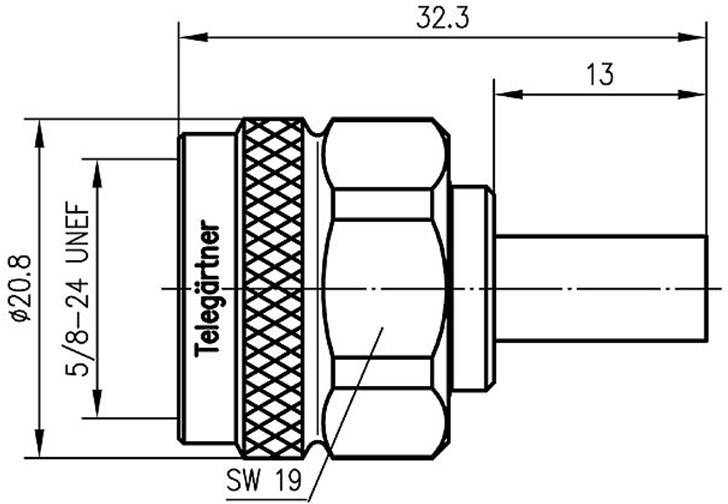

Technische tekening van een stekkerverbinding met afmetingen: lengte 32,3 mm, breedte 20,8 mm, spoed 5/8–24 UNEF. Gemerkt 'Telegärtner'.

1/2

Kabelgroep

RG 223/U

Soortnaam

N-connector

Bouwtype

Stekker, recht

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Morgen leverbaar

271 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 5,36 / Stuk)

€ 5,36

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

N-connector

Highlights & Details

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Technische specificaties

De N-serie is een zeer populaire coaxconnector. Het is een middelgrote, precisie, weerbestendige connector die wordt geleverd met een schroefkoppeling. In sommige toepassingen kan deze connector tot 11 GHz worden gebruikt. Er zijn slechts 50 ohm impedanties beschikbaar. Specifieke ontwerptechnieken voor deze serie connectoren hebben geresulteerd in uitstekende prestatieniveaus met betrekking tot return loss (VSWR) en intermodulatievervorming. Toepassingen voor deze connectoren vari�ren van signaal- en datatransmissie waar trillingsbestendigheid en milieubescherming vereist zijn. De N-serie biedt een middelkrachtige hoogfrequente oplossing voor coaxverbindingen.

Kabelgroep: RG 223/U

Soortnaam: N-connector

Bouwtype: Stekker, recht

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 5.40 mm

Fabrikantnr.: 100023911

Isolatieweerstand: 5 GΩ

Isolatiemateriaal: PTFE

Conform RoHS: Ja

Type: 100023911

Soort sluiting: Schroef

Kleur (specifiek): Aluminium (metallic)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1090983 Telegärtner 100023911 100023911 N-connector Stekker, recht 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090983 Telegärtner 100023911 100023911 N-connector Stekker, recht 50 Ω 1 stuk(s)

Omschrijving

De N-serie is een zeer populaire coax connector van middelgrote omvang. Ze beschikken over een schroef en de plug waterdicht. Deze kunnen worden gebruikt afhankelijk van de uitvoering tot een frequentie van 11 GHz. De karakteristieke impedantie is 50 Ω. Connector stijlen zijn beschikbaar voor flexibele, semi-flex, semi-rigide en golfkarton kabels. Kabels zijn aangesloten volgens het ontwerp door krimpen terminals of solderen. Door hun ontwerp, kan een uitstekend niveau in de return loss (SWR) en intermodulatievervorming worden bereikt. Reeksschakelaars waarbij trillingsweerstand en worden gebruikt in het signaal en gegevensoverdracht. N connectoren zijn bijzonder geschikt voor coaxiale verbindingen voor het verzenden gemiddelde vermogens hoge frequenties.
