Telegärtner 100023745 100023745 TNC-connector Stekker, recht 50 Ω 1 stuk(s) kopen ? Conrad Electronic

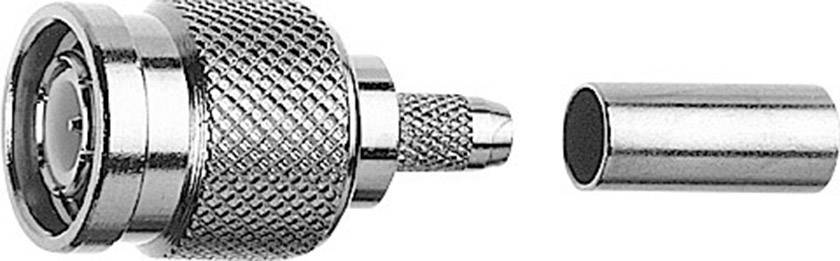

Een zilveren coaxiale stekker bestaande uit een hoofdbehuizing met een geribde oppervlakte en een apart cilindrisch kabeluiteinde.

Afbeelding vergelijkbaar

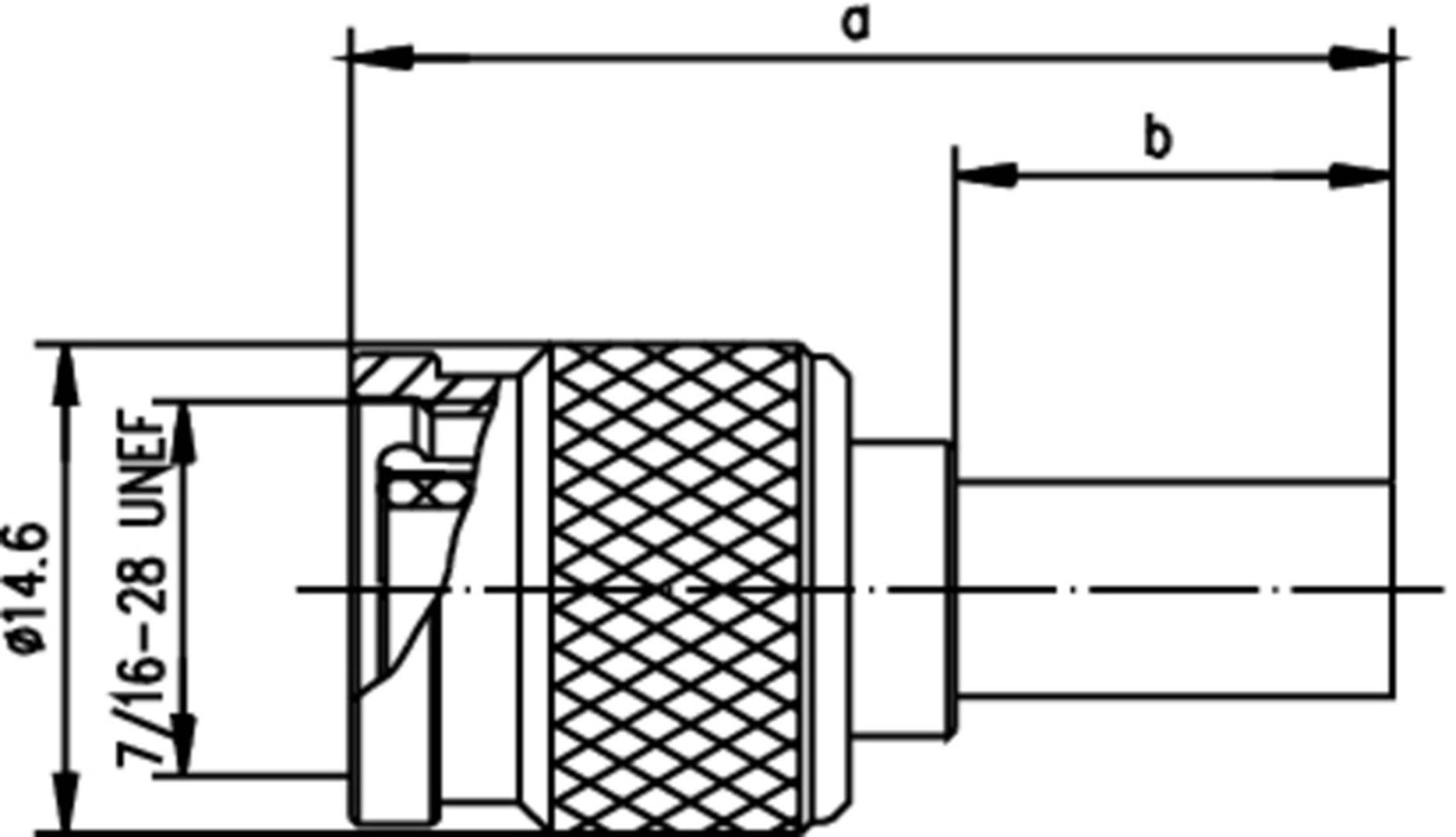

Technische tekening van een stekkerverbinding met afmetingen: diameter 14,6 mm, schroefdraad 7/16-28 UNEF, lengtes a en b gemarkeerd.

1/2

Afbeelding vergelijkbaar

Kabelgroep

RG 58 C/U

Soortnaam

TNC-connector

Bouwtype

Stekker, recht

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Morgen leverbaar

34 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2,72 / Stuk)

€ 2,72

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

TNC-kabelstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Kabelgroep: RG 58 C/U

Soortnaam: TNC-connector

Bouwtype: Stekker, recht

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 4.95 mm

Frequentie (max.): 11 GHz

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023745

Isolatiemateriaal: PE-LD

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023745

Soort sluiting: Schroef

Kabel-Ø: 4.95 mm

Documenten en downloads

Datablad

Datablad 1366466 Telegärtner 100023745 100023745 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1366466 Telegärtner 100023745 100023745 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Omschrijving

De serie TNC omvat zeer vaak gebruikte coaxiale steekverbindingen, die tot een frequentie van 11 GHz worden ingezet. In formaten lijken ze op de serie BNC, maar ze beschikken over een schroefsluiting. Er worden uitvoeringen met golfweerstanden van 50 Ω of 75 Ω aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie TNC zijn als soldeer- of indruktypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie TNC zijn trillingsbestendig en worden in de signaal-, gegevens- en video-overdracht toegepast
