Telegärtner 100023697 100023697 TNC-connector Stekker, haaks 50 Ω 1 stuk(s) kopen ? Conrad Electronic

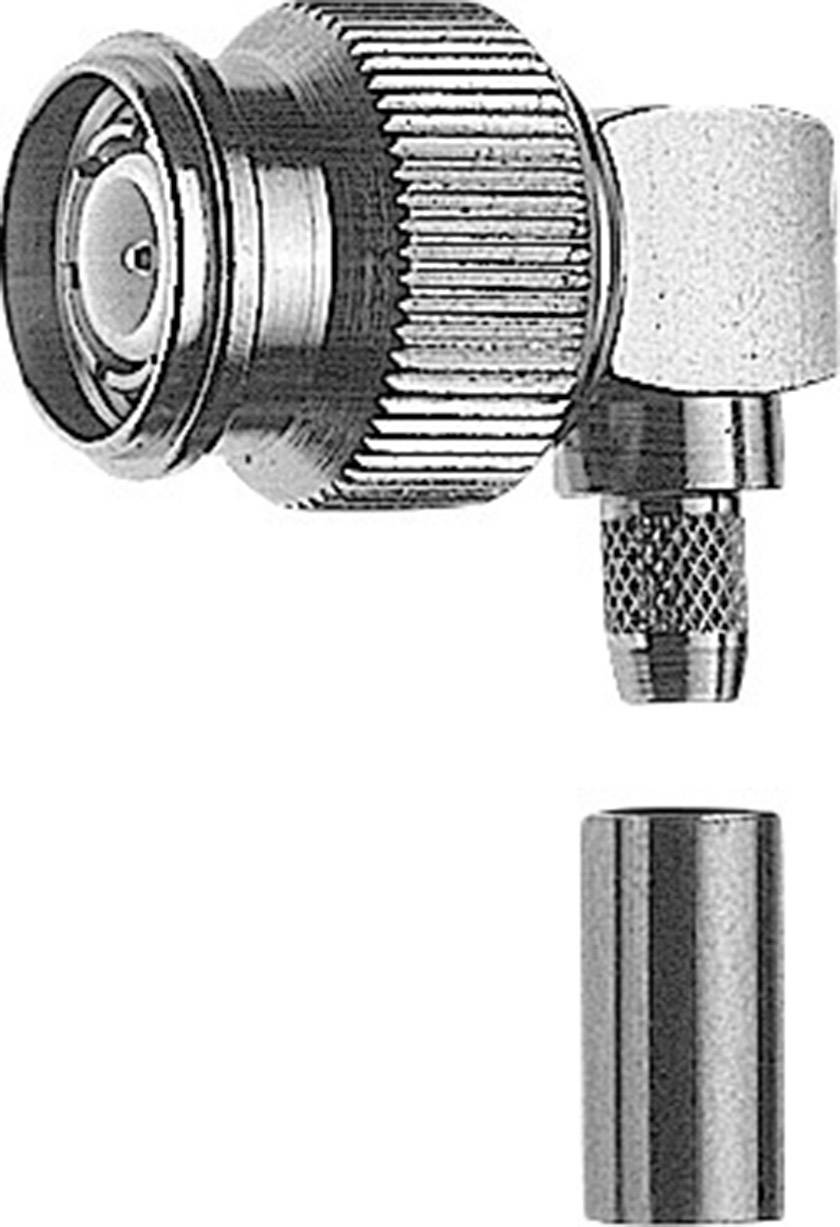

Zilveren coaxiale stekker voor kabelaansluitingen, bestaande uit een hoofdonderdeel met schroefdraad en een aparte huls daaronder.

Afbeelding vergelijkbaar

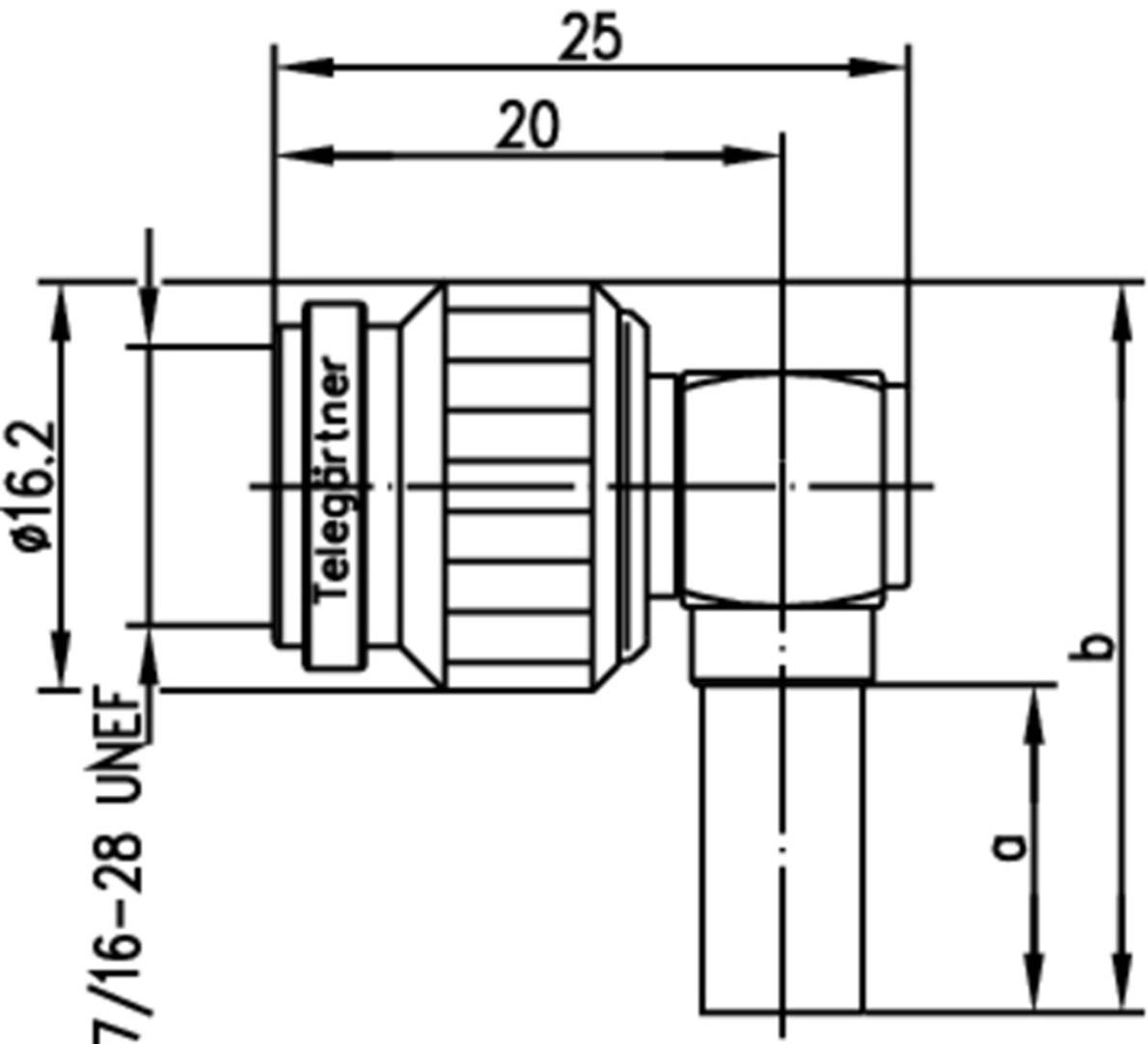

Technische tekening van een rechthoekige stekker met afmetingen: diameter Ø16,2 mm, lengte 25 mm. Markering 'Telegärtner'.

1/2

Afbeelding vergelijkbaar

Kabelgroep

RG 223/U

RG 142 B/U

Soortnaam

TNC-connector

Bouwtype

Stekker, haaks

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Morgen leverbaar

26 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 6,60 / Stuk)

€ 6,60

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

TNC-kabelstekker

Highlights & Details

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.
De teksten voor dit artikel zijn automatisch vertaald.

Technische specificaties

De TNC-serie is een veelgebruikte coaxconnector. Vergelijkbaar met de BNC, maar met een schroefkoppeling, kan deze connector worden gebruikt tot 11 GHz.Toepassingen voor deze connectoren vari�ren van signaal en data tot videotransmissie waarbij trillingsbestendigheid vereist is.

Kabelgroep: RG 223/U
RG 142 B/U

Soortnaam: TNC-connector

Bouwtype: Stekker, haaks

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 5.20 mm

Frequentie (max.): 11 GHz

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023697

Isolatiemateriaal: PTFE

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 tot +155 °C °C

Type: 100023697

Soort sluiting: Schroef

Kleur (specifiek): Zilver (metallic)

Kabel-Ø: 5.2 mm

Gewicht: 0.023

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1366711 Telegärtner 100023697 100023697 TNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1366711 Telegärtner 100023697 100023697 TNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Omschrijving

De serie TNC omvat zeer vaak gebruikte coaxiale steekverbindingen, die tot een frequentie van 11 GHz worden ingezet. In formaten lijken ze op de serie BNC, maar ze beschikken over een schroefsluiting. Er worden uitvoeringen met golfweerstanden van 50 Ω of 75 Ω aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie TNC zijn als soldeer- of indruktypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie TNC zijn trillingsbestendig en worden in de signaal-, gegevens- en video-overdracht toegepast
