Een LWL-patchpaneel met verwijderbare deksel toont talrijke aansluitingen op de groene printplaat voor het organiseren van optische vezels.

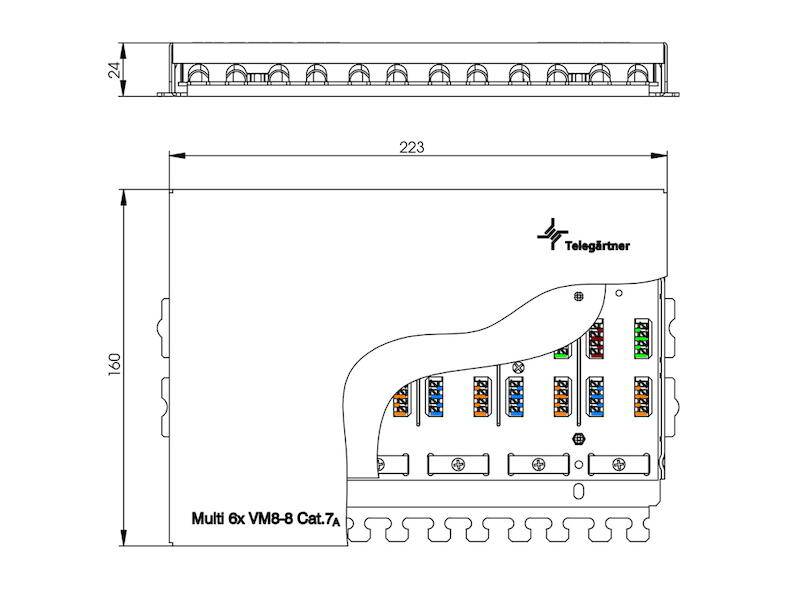

'Technische tekening van een verbindingsmodule met afmetingen, aansluitgegevens en markeringen voor schroefverbindingen en trekontlasting.'

Principeschema van een elektronisch apparaat met meerdere aansluitingen en componenten. Technische details en afmetingen zijn genoteerd.

1/4

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Totaal (€ 111,56 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Telegärtner connection box 6-poorts CAT7

Highlights & Details

Wandbehuizing voor 6 installatiekabels
Voor het maken van verbindingen, verlengen en repareren

Technische specificaties

Product groep: Aansluittechniek TP
Product type: Wandkast
Kleur: grijs
Afschermings type: afgeschermd
Overdracht kwaliteit: Cat7 / Class F
Muurbevestiging: Opbouw
Aantal Poorten: 1
Aansluiting installatiekabel: Krone LSAplus
Materiaal (Behuizing): Plaatstaal
bijzondere trekontlasting: ja
RAL-kleur: RAL 7035 Lichtgrijs
Hoogte verpakking: 40 mm
Breedte verpakking: 200 mm
Diepte verpakking: 330 mm
Gewicht verpakking: 1.266 kg
Gewicht van het pakket: 1,266

Soortnaam: Connection Box

Kleur (specifiek): Grijs

Gewicht: 22.96

UKCA: Ja

Documenten en downloads

Datablad

Datablad 993050 Telegärtner 100023275 Connection Box

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 993050 Telegärtner 100023275 Connection Box

Omschrijving

Deze connection box dient voor het verbinden of verlengen van algemeen verkrijgbare afgeschermde en niet-afgeschermde twisted-pair installatiekabels (CAT5e, CAT6, CAT7) wanneer deze beschadigd zijn, verlengd moeten worden of moeten worden verplaatst. Op die manier hoeft u geen volledig nieuwe kabels meer te trekken. En dat verlaagt de hoeveelheid werk en de kosten van aanpassingen. Hij kan 6 binnenkomende en 6 uitgaande 8-aderige kabel permanent met elkaar verbinden zonder de overdrachtskenmerken significant aan te tasten of de maximale aansluitlengte te verminderen. De installatie gebeurd met behulp van een LSA-montagetang.

Uitvoering

De verbindingen bestaan uit LSA-plus snijklemmen die op een gemeenschappelijke printplaat zijn geplaatst
Kleurcodering conform EIA/TIA 568A en B
Aansluiting van afgeschermde/niet-afgeschermde AWG 24-22 installatiekabels met 4 aderparen
De aderparen kunnen getwist tot aan de aansluitklemmen worden gevoerd
Betrouwbaar afgeschermde contacten door schroefklemmen direct opde printplaat
Variabele kabeldoorvoeren
De meegeleverde kabelbinders dienen als trekontlasting
Bevestiging van de roestvrijstalen afschermkappen zonder gereedschap Aarde-aansluiting op de printplaat zelf (M4-bout)
EMC-veilig conform EN 61000-6-1 en 61000-6-2
Wandbehuizing van staalplaat met lichtgrijze poedercoating RAL 7035
Variabele kabeldoorvoeren onder en boven / links en rechts / uit dezelfde richting.
