Teledyne LeCroy USB-T0S2-A01-X USB-protocolanalysator
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.668,60 / Stuk)
€ 4.152,89
-12 %
€ 3.668,60
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
USB 2.0 protocolanalysator Advisor T3 Standaard
- Voor USB 2.0
Technische specificaties
- Soortnaam
Protocolanalyser
- Interfaces
USB
- Interfaces
USB 2.0
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1628646 Teledyne LeCroy USB-T0S2-A01-X USB-protocolanalysator
Omschrijving
De Advisor T3 is een ultradraagbare SuperSpeed USB-analyser die toonaangevende nauwkeurigheid voor een uitzonderlijke prijs biedt. De Advisor is ontwikkeld om elke ingenieur USB-protocol-testgereedschap met hoge precisie te bieden en bevat alle essentiële functies voor debugging van SuperSpeed-USB.
De Advisor T3 is gebaseerd op Teledyne LeCroy's Voyager analyser-platform met snelle signaalvergrendeling en de compromisloze naukeurigheid van 5 Gbps-opnames. De advisor is ontwikkeld om inline tussen host en apparaat te zitten en biedt verliesvrije registratie van USB 2.0-dataverkeer. Elke gebeurtenis wordt voorzien van een tijdstempel die de logische toestandswijzigingen en LFPS-signalen bevat. Met zijn intelligente afsluitingsherkenningsmodus registreert de Advisor naadloos in-band-reset- en hot-plug-situaties tussen apparaten.

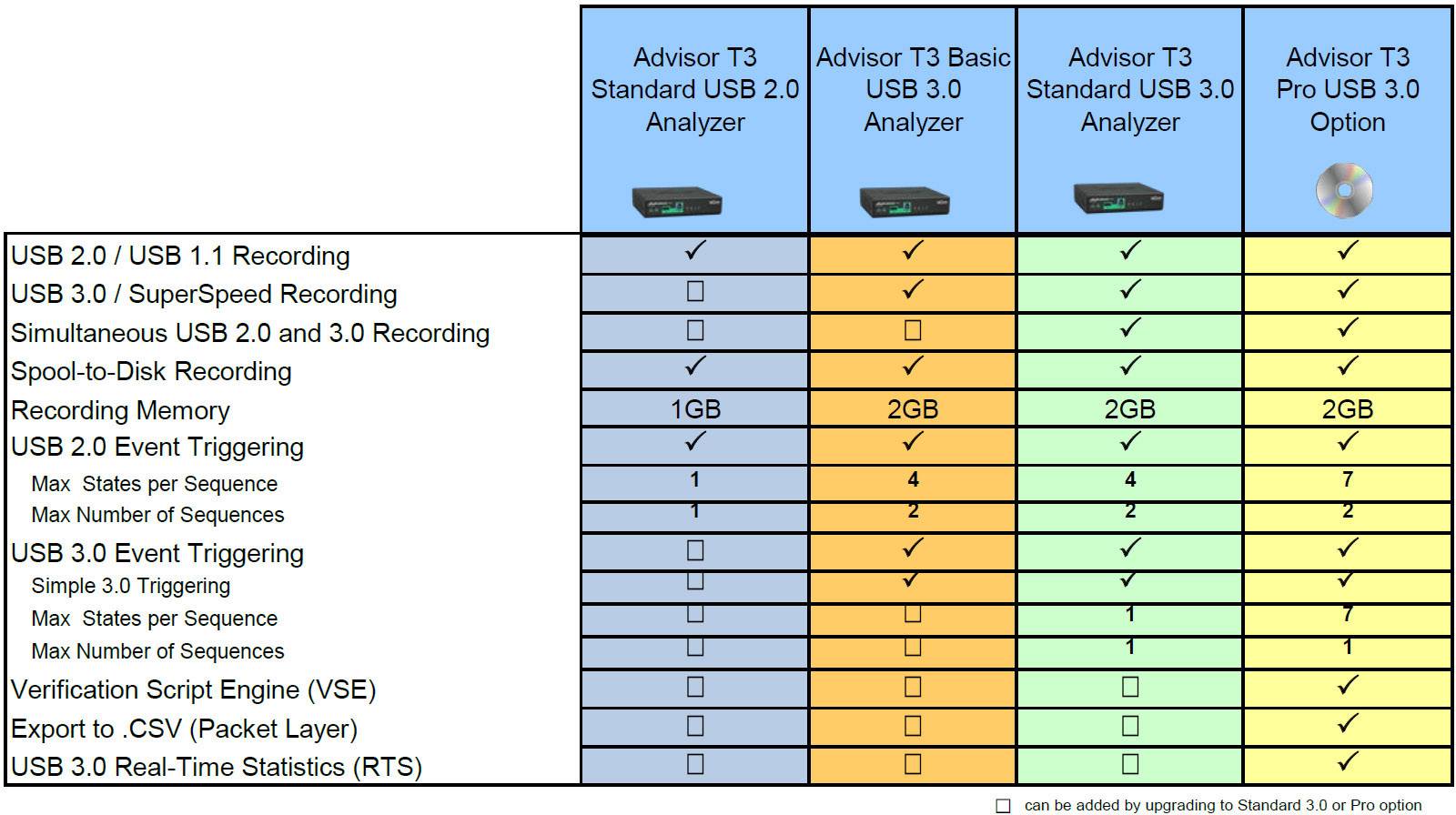

De Advisor T3 USB 2.0 Standard is als puur USB 2.0-model uitgevoerd, dat naar 3.0 uit te breiden is.
De Advisor T3 is gebaseerd op Teledyne LeCroy's Voyager analyser-platform met snelle signaalvergrendeling en de compromisloze naukeurigheid van 5 Gbps-opnames. De advisor is ontwikkeld om inline tussen host en apparaat te zitten en biedt verliesvrije registratie van USB 2.0-dataverkeer. Elke gebeurtenis wordt voorzien van een tijdstempel die de logische toestandswijzigingen en LFPS-signalen bevat. Met zijn intelligente afsluitingsherkenningsmodus registreert de Advisor naadloos in-band-reset- en hot-plug-situaties tussen apparaten.
De Advisor T3 USB 2.0 Standard is als puur USB 2.0-model uitgevoerd, dat naar 3.0 uit te breiden is.
Uitvoering

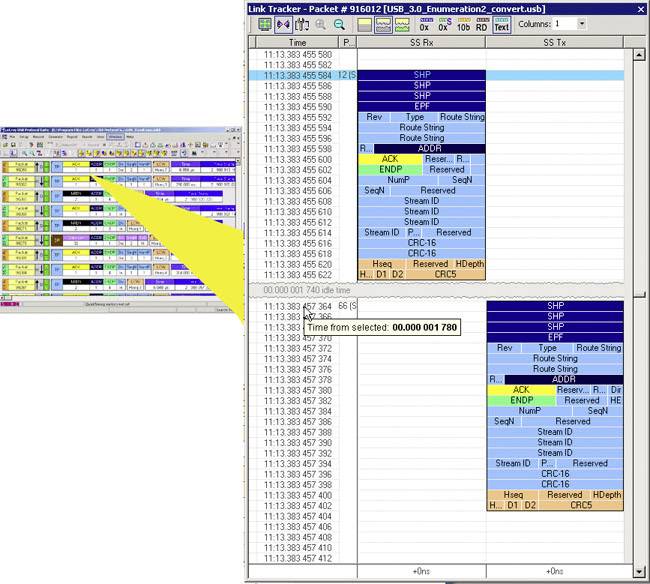

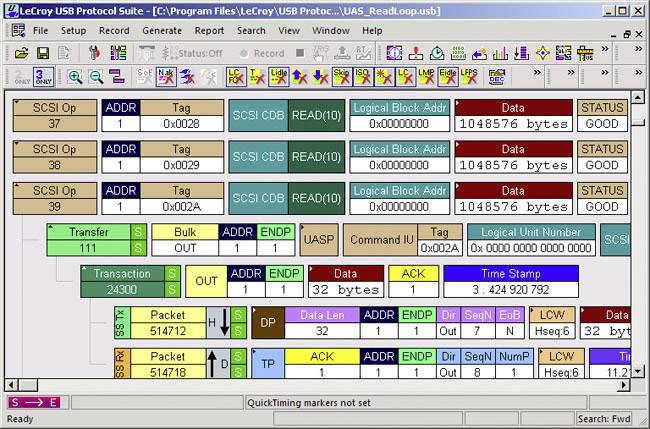

- CATC Trace Analysis software-systeem – Expand/collapse transfers voor de snelle analyse van USB-verkeer
- 1 GB opnamecapaciteit – leg langdurige opnamesessies vast voor analyse en probleemoplossing
- Raw-bit-registratie / 10-bit-foutherkenning – weergeven en correleren van low-level-10-bit-symbolen aan higher-level-pakketstructuren
- Volledige ondersteuning van SSC en gegevensencryptie – fast locking en accurate capture op 5 Gbps-signalen
- Hardware-triggering – triggering bij 2.0-protocol-gebeurtenissen om belangrijk dataverkeer, specifieke fouten of gegevens te isoleren
- Full class decoding – SCSI-massageheugen, 2.0-hub, PTP/Still Image, printer, PictBridge, Media Transfer Protocol (MTP) en alle gangbare USB-apparaatklassen
- Hardware filtering – Automatisch uitsluiten van niet benodigde en redundante symbolen inclusief idles, TS1, TS2, SKPs- en LFPS-sequenties
- Intelligent reporting – Automatische melding van resultaatmetrieken en weergave van meer dan 20 veelvoorkomende USB-protocolfouten. De LTSSM-weergave biedt een grafisch model van de logische verbindingsituaties die binnen een trace optreden
- Geavanceerde viewing – Bekijk TLP-berichten en -headers, evenals logische transactie- en overdrachtslagen van het USB-protocol
- Externe trigger in/out – Externe trigger- en sync-kabels (afzonderlijk verkrijgbaar) maken gesynchroniseerde opnamen tussen meerdere Advisors of Advisors en Voyagers mogelijk.
