Teledyne LeCroy T3DSOH1202-ISO Handoscilloscoop 200 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s) kopen ? Conrad Electronic

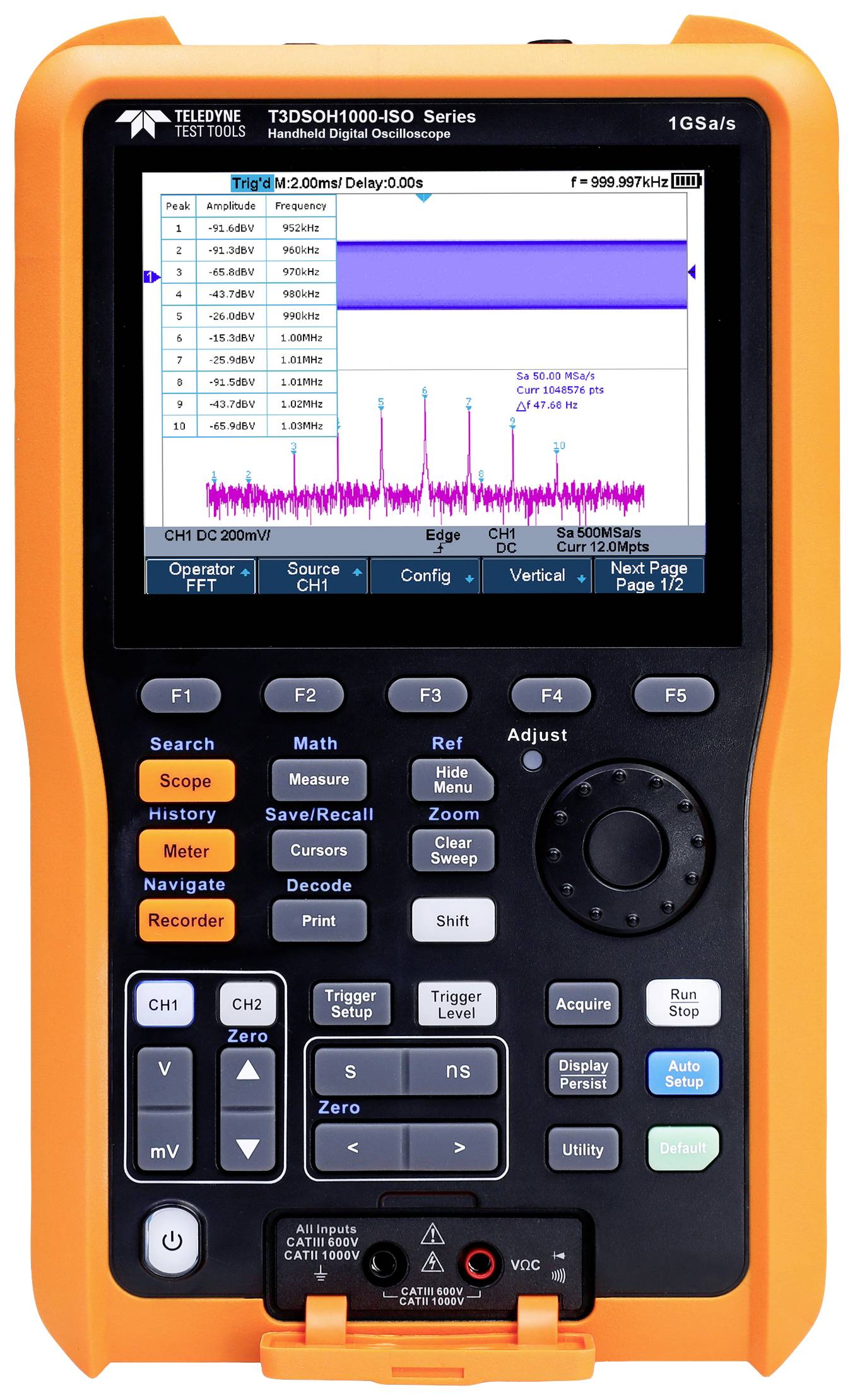

Een draagbare digitale opslagoscilloscoop met een oranje behuizing. Het display toont een grafische weergave van een golfvorm.

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 4.574,38 / Stuk)

€ 4.574,38

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

200 MHz, 2-kanaals, handoscilloscoop met geïsoleerde ingangen, 1GS/s sampling rate, 12 Mpts geheugen

200 MHz

Technische specificaties

Soortnaam: Handoscilloscoop

Bandbreedte: 200 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: TFT LCD, 5.6 ", 640 x 480 pixels

Resolutie: 8 Bit

Beeldschermgrootte: 14,22 cm (5.6")

Bijzonderheden: Handapparaat

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT II 1000 V
CAT III 600 V

Ingangsimpedantie: 1 MΩ±2%

Afm.: (l x b x h) 276 x 168 x 68 mm

Gewicht: 1.75 kg

Scherm: TFT LCD 640 x 480 Pixel

Breedte: 168 mm

Hoogte: 68 mm

: 276 mm

Geheugendiepte/kanaal: 12 Mpts

Type: T3DSOH1202-ISO

Documenten en downloads

Datablad

Datablad 2986984 Teledyne LeCroy T3DSOH1202-ISO Handoscilloscoop 200 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2986984 Teledyne LeCroy T3DSOH1202-ISO Handoscilloscoop 200 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s)

Omschrijving

De handoscilloscopen DSOH1000 en DSOH1000-ISO van Teledyne test Tools combineren oscilloscoop-, recorder- en multimeterfuncties in een praktisch en draagbaar design. Met een gewicht van slechts 1,7 kg (3,8 lb) kunnen de op batterijen werkende oscilloscopen uit de DSOH-serie voor veldtests, de auto-industrie, onderzoek en ontwikkeling en voor industrieel onderhoud worden gebruikt.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Modellen met 100 MHz en 200 MHz bandbreedte
maximale sampling
rate van 1 GSa/s golfvormdetectiesnelheden tot 100.000 wfm/s
verticaal bereik van 2 mV/div tot 100 V/div tot
12 Mpts detectiegeheugen
sequentiedetectie modus (tot 80.000 segmenten)
historische golfvormregistratie (geschiedenis) met maximaal 80.000 beelden
38 automatische meetparameters
ondersteunt 256-traps intensiteitsniveaus en kleurtemperatuurweergavemodi
intelligente trigger: flank, helling, impulsbreedte, venster, loop, interval, time-out (dropout), patroon
seriële bus-triggering en -decodering (standaard) voor IIC-, SPI-, UART-, CAN- en LIN-protocollen
video-trigger/HDTV
