Teledyne LeCroy T3DSOH1102-ISO Handoscilloscoop 100 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s) kopen ? Conrad Electronic

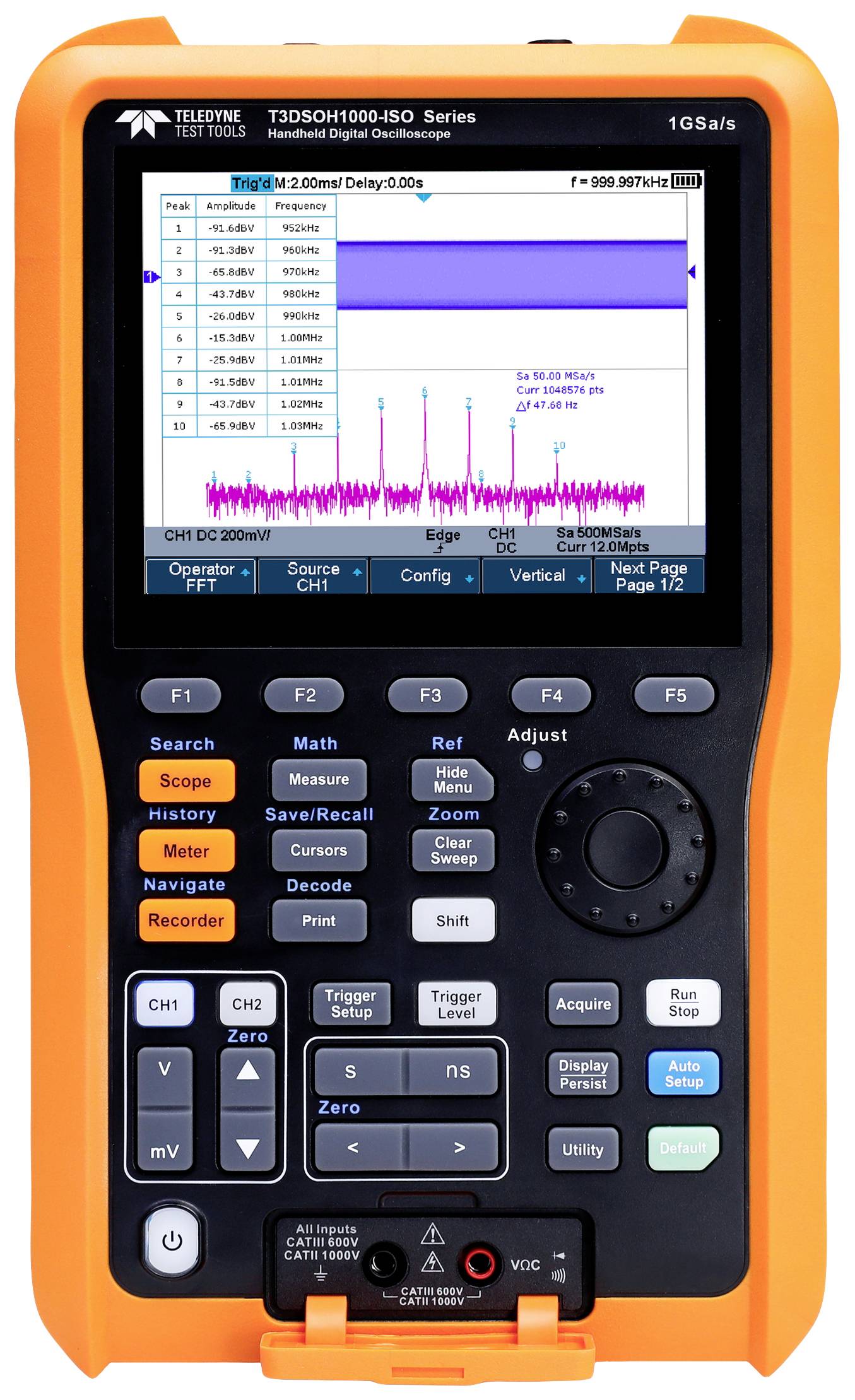

Oranje draagbare oscilloscoop met grafisch display dat signaalgolven weergeeft. Knoppen voor besturing en functie-instellingen zichtbaar.

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3.690,08 / Stuk)

€ 3.690,08

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

100 MHz, 2-kanaals, handoscilloscoop met geïsoleerde ingangen, 1GS/s sampling rate, 12 Mpts geheugen

100 MHz

Technische specificaties

Soortnaam: Handoscilloscoop

Bandbreedte: 100 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: TFT LCD, 5.6 ", 640 x 480 pixels

Resolutie: 8 Bit

Beeldschermgrootte: 14,22 cm (5.6")

Bijzonderheden: Handapparaat

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT II 1000 V
CAT III 600 V

Ingangsimpedantie: 1 MΩ±2%

Afm.: (l x b x h) 276 x 168 x 68 mm

Gewicht: 1.75 kg

Scherm: TFT LCD 640 x 480 Pixel

Breedte: 168 mm

Hoogte: 68 mm

: 276 mm

Geheugendiepte/kanaal: 12 Mpts

Type: T3DSOH1102-ISO

Documenten en downloads

Datablad

Datablad 2986983 Teledyne LeCroy T3DSOH1102-ISO Handoscilloscoop 100 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2986983 Teledyne LeCroy T3DSOH1102-ISO Handoscilloscoop 100 MHz 2-kanaals 1 GSa/s 12 Mpts 8 Bit Handapparaat 1 stuk(s)

Omschrijving

De handoscilloscopen DSOH1000 en DSOH1000-ISO van Teledyne test Tools combineren oscilloscoop-, recorder- en multimeterfuncties in een praktisch en draagbaar design. Met een gewicht van slechts 1,7 kg (3,8 lb) kunnen de op batterijen werkende oscilloscopen uit de DSOH-serie voor veldtests, de auto-industrie, onderzoek en ontwikkeling en voor industrieel onderhoud worden gebruikt.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Modellen met 100 MHz en 200 MHz bandbreedte
maximale sampling
rate van 1 GSa/s golfvormdetectiesnelheden tot 100.000 wfm/s
verticaal bereik van 2 mV/div tot 100 V/div tot
12 Mpts detectiegeheugen
sequentiedetectie modus (tot 80.000 segmenten)
historische golfvormregistratie (geschiedenis) met maximaal 80.000 beelden
38 automatische meetparameters
ondersteunt 256-traps intensiteitsniveaus en kleurtemperatuurweergavemodi
intelligente trigger: flank, helling, impulsbreedte, venster, loop, interval, time-out (dropout), patroon
seriële bus-triggering en -decodering (standaard) voor IIC-, SPI-, UART-, CAN- en LIN-protocollen
video-trigger/HDTV
