Teledyne LeCroy T3DSO724HD Digitale oscilloscoop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s) kopen ? Conrad Electronic

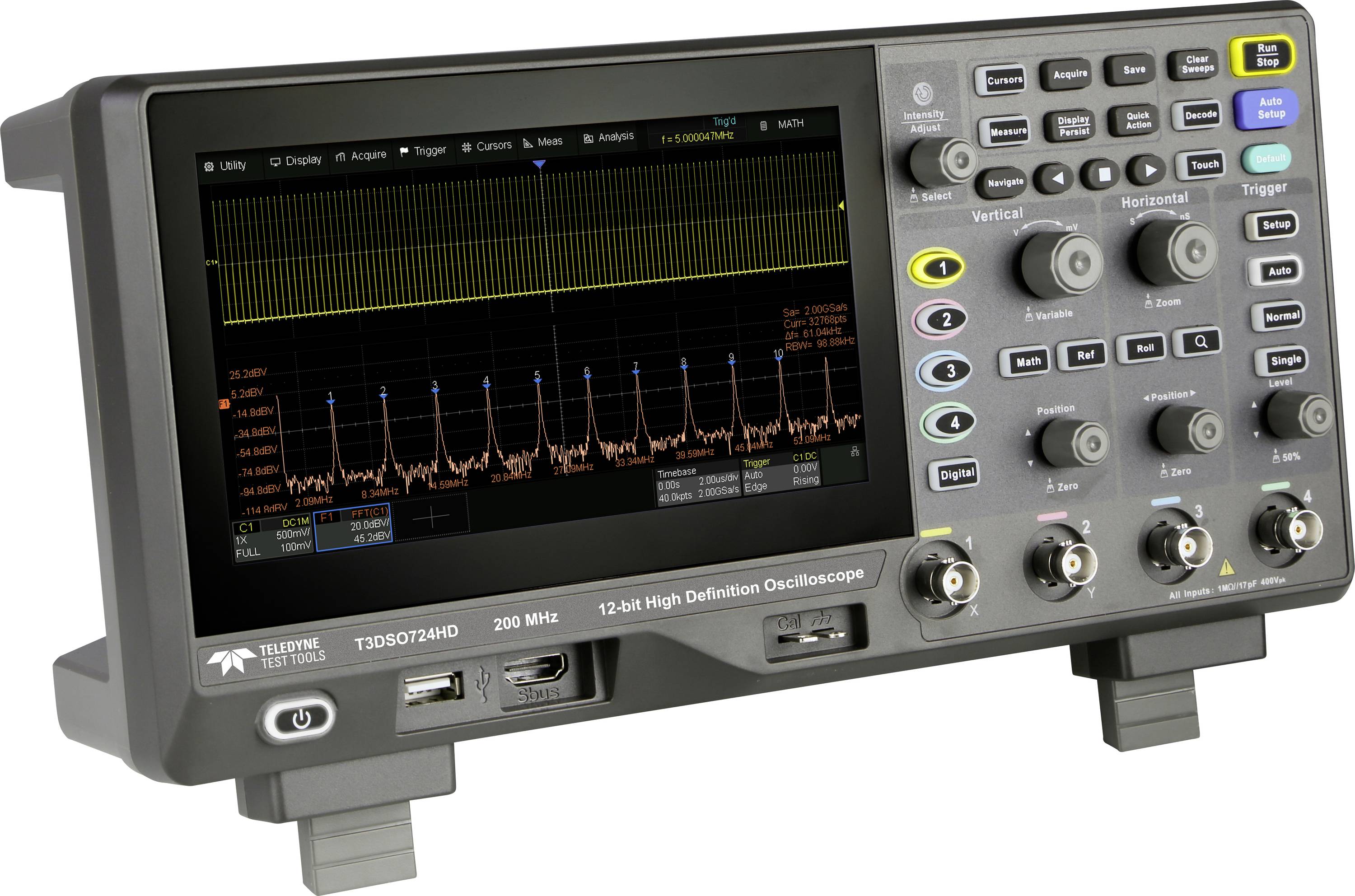

Een oscilloscoop die een golfvormpatroon vertoont op zijn scherm, met geëtiketteerde draaiknoppen en regelaars voor verticale, horizontale en triggerinstellingen.

Datasheet (PDF)

Leverbaar do. 10 sep.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.619,01 / Stuk)

€ 1.751,24

-8 %

€ 1.619,01

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Teledyne LeCroy, 200 MHz, 500 MS/s per Ch, 2 GS/s interleaved, 4 CH, 100 Mpts/Ch Oscilloscope with 7" Color Display

200 MHz
Aantal analoge ingangen (max.): 4

Technische specificaties

12-bits analoge digitale omvormer
Tot 100 Mpts/Ch max. Opnametijd
Golfvormdetectiesnelheid tot 120,000 wfm/s (normale modus) / 500,000 wfm/s (sequentiemodus)
Mixed Signal oscilloscoop (MSO) met optionele 16 digitale kanalen
Geringe basisruis van 70 μVrms bij 200 MHz bandbreedte
Uitgebreide triggering (inclusief seriële bus) en decodering (I2C, SPI, UART, CAN, LIN)
Bode Plot en Power Power Analysis standaard

Soortnaam: Digitale oscilloscoop

Bandbreedte: 200 MHz

Samplingrate/kanaal: 2 GSa/s

Scherm: 7" TFT-LCD met capacitief touchscreen, 1024 x 600 resolutie

Resolutie: 12 Bit

Beeldschermgrootte: 7 inch

Bijzonderheden: Mixed-signal (MSO)

Tijdbasis: 2 ns/div - 1000 s/div

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Rasterafbuiging: 0.5 mV/div - 10 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: DC, AC, GND

Ingangsspanning: 400 V

Voedingsspanning: 240 V / 50-60 Hz

Afm.: (l x b x h) 132.6 x 312 x 151 mm

Gewicht: 2.6 kg

Aantal digitale ingangen (max.): 16

Scherm: 1024×600 Pixel

Breedte: 312 mm

Hoogte: 151 mm

: 132.6 mm

Interfaces: LAN
USB-device
USB-host

Geheugendiepte/kanaal: 100 Mpts

Type: T3DSO724HD

Documenten en downloads

Datablad

Datablad 3521320 Teledyne LeCroy T3DSO724HD Digitale oscilloscoop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3521320 Teledyne LeCroy T3DSO724HD Digitale oscilloscoop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)

Omschrijving

A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
