Teledyne LeCroy T3DSO2354HD-MS Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stuk( kopen ? Conrad Electronic

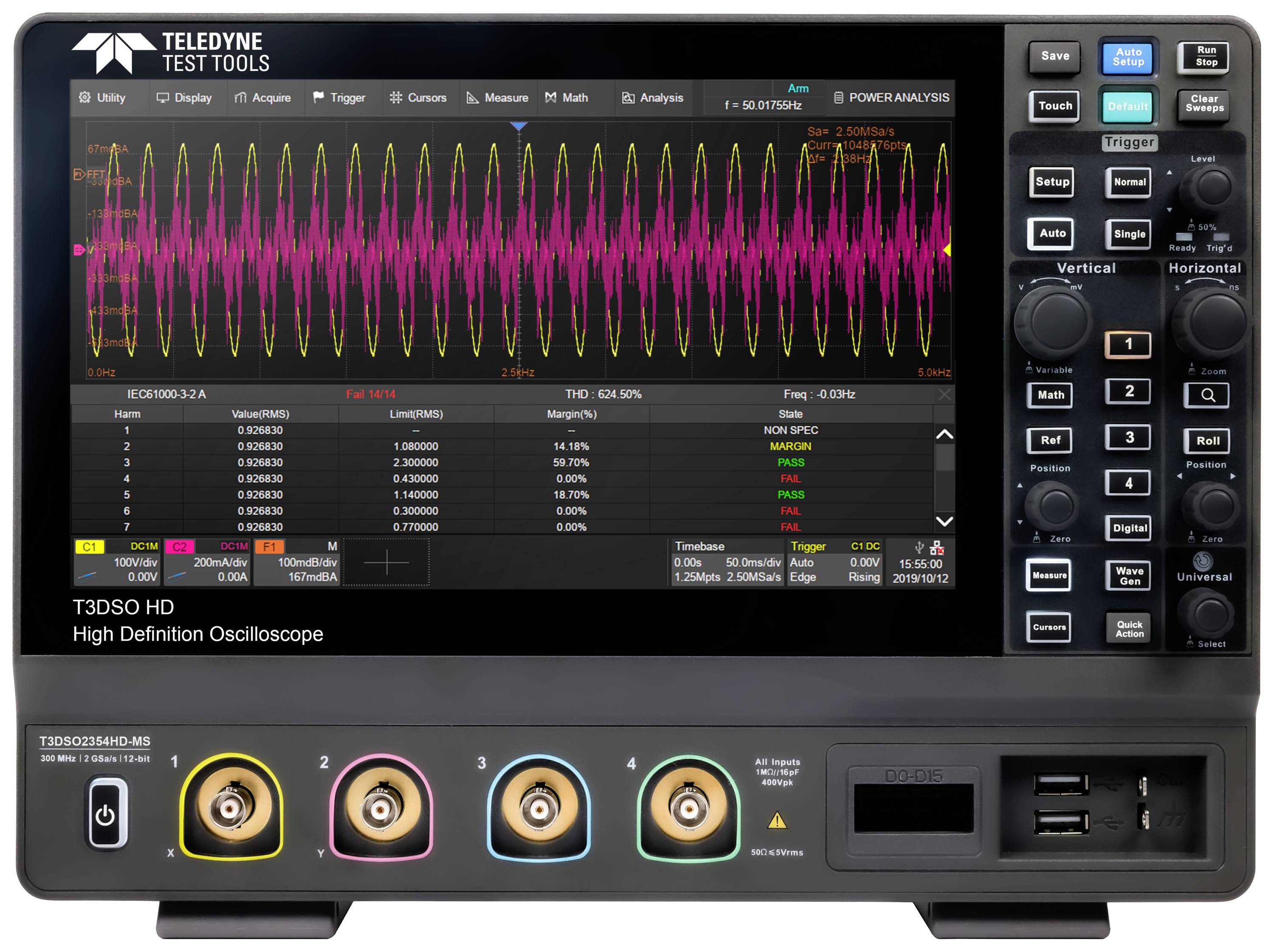

Een digitale oscilloscoop met een display dat een sinusgolf in roze toont. Naast het diagram zijn meetwaarden en instellingen zichtbaar.

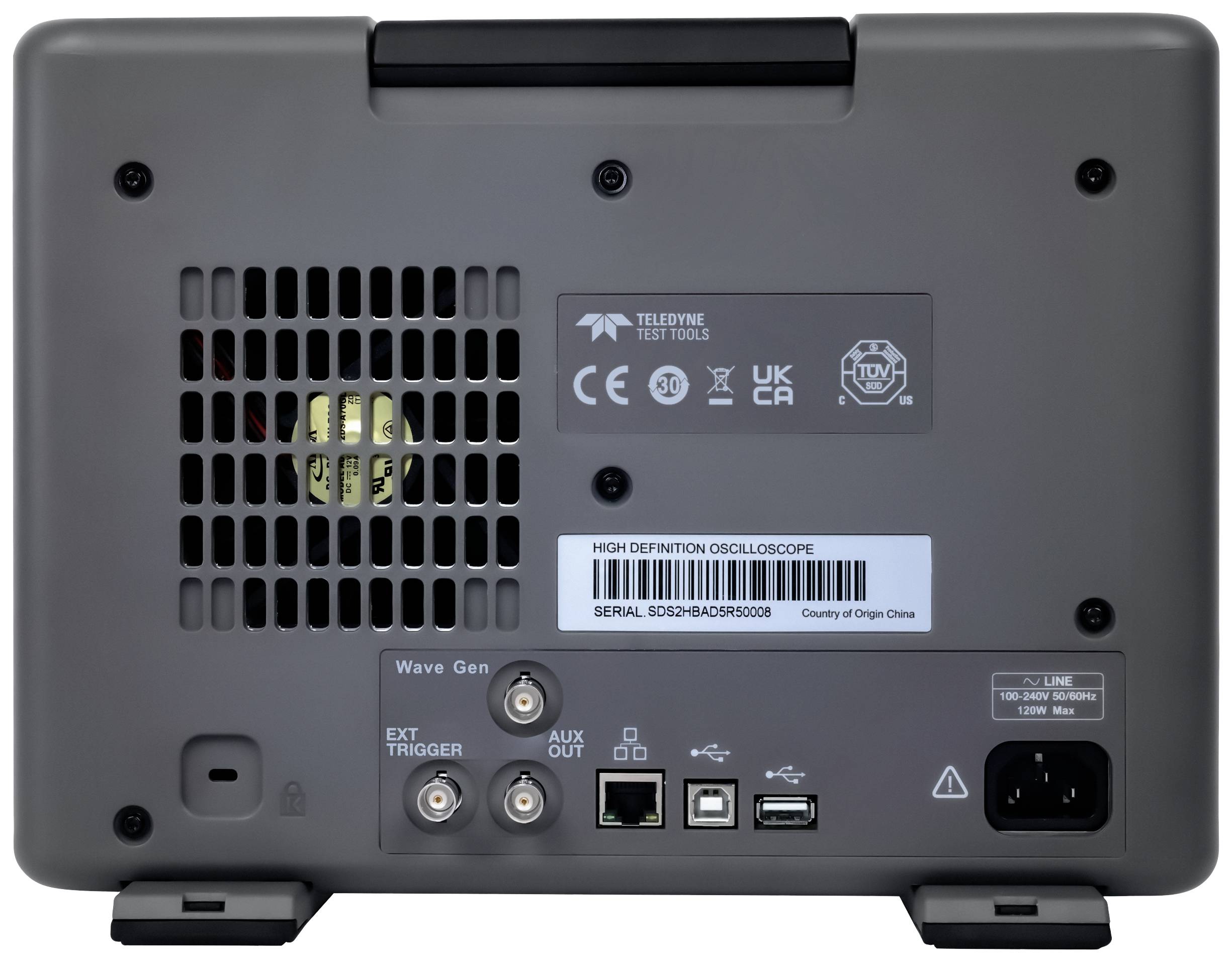

De achterkant van een oscilloscoop met meerdere aansluitingen en ventilatierooster. Zichtbare aansluitingen: USB, LAN, trigger, netvoedingsstekker.

1/2

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 5.098,35 / Stuk)

€ 5.098,35

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 16 DIG CH, 200 Mpts/CH interleaved, fully loaded MSO

350 MHz
Aantal analoge ingangen (max.): 4

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 350 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: TFT-LCD 1024 x 600 pixels

Resolutie: 12 Bit

Beeldschermgrootte: 25.65 cm

Bijzonderheden: Mixed-signal (MSO)

Tijdbasis: 1 ns/DIV - 1000 s/DIV

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (met certificaat)

Rasterafbuiging: 2 mV/div tot 100 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: DC, AC, GND

Ingangsspanning: 230 V

Voedingsspanning: 100-240 VAC 50/60/400 Hz

Afm.: (l x b x h) 317.20 x 149 x 236 mm

Gewicht: 4.1 kg

Aantal digitale ingangen (max.): 16

Scherm: TFT-LCD 1024 x 600 Pixel

Breedte: 149 mm

Hoogte: 236 mm

: 317.20 mm

Interfaces: USB-device
USB-host
LAN

Geheugendiepte/kanaal: 12 Mpts

Type: T3DSO2354HD-MS

Documenten en downloads

Datablad

Datablad 3028005 Teledyne LeCroy T3DSO2354HD-MS Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028005 Teledyne LeCroy T3DSO2354HD-MS Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(

Omschrijving

Een moderne, voordelige 12-bits oscilloscoop, die in de bandbreedtes 100 MHz, 200 MHz en 350 MHz met elk 4 kanalen verkrijgbaar is. Geconfigureerd als MSO-eenheid. Elke oscilloscoop wordt standaard met 16 digitale kanalen en de volledige trigger-/decoder- en analysesoftware geleverd. De oscilloscopen uit de serie T3DSO2000HD van Teledyne LeCroy zijn alle 12-bits high-definition oscilloscopen. De oscilloscopen uit de serie zijn als DSO en MSO geconfigureerd om de aanschaf te vergemakkelijken. Daarmee is voor de klanten een uitgebreid analysehulpmiddel beschikbaar voor hun ontwerp- en verificatievereisten.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Modellen met 100 MHz, 200 MHz en 350 MHz bandbreedte, 12-bits ADC, standaard uitgerust met alle trigger-/decoder- en analysesoftware
, maximale aftastfrequentie van 1 GSa/s
golfvormregistratiesnelheden tot 100.000 wfm/s
verticaal bereik van 2 mV/div tot 100 V/div
tot 12 Mpts
detectiegeheugen sequentiedetectiemodus (tot 80.000 segmenten)
functie voor het registreren van historische golfvormen (geschiedenis) met maximaal 80.000 beelden
38 automatische meetparameters
ondersteunt 256-traps intensiteitsgraden en kleurtemperatuurweergavemodi
intelligente trigger: flank, helling, impulsbreedte, venster, loop, interval, time-out (dropout), patroon
seriële bus-triggering en -decodering (standaard) voor IIC-, SPI-, UART-, CAN- en LIN-protocollen
video-trigger/HDTV
