Teledyne LeCroy T3DSO2354HD Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Digitaal geheugen (DSO) 1 stu kopen ? Conrad Electronic

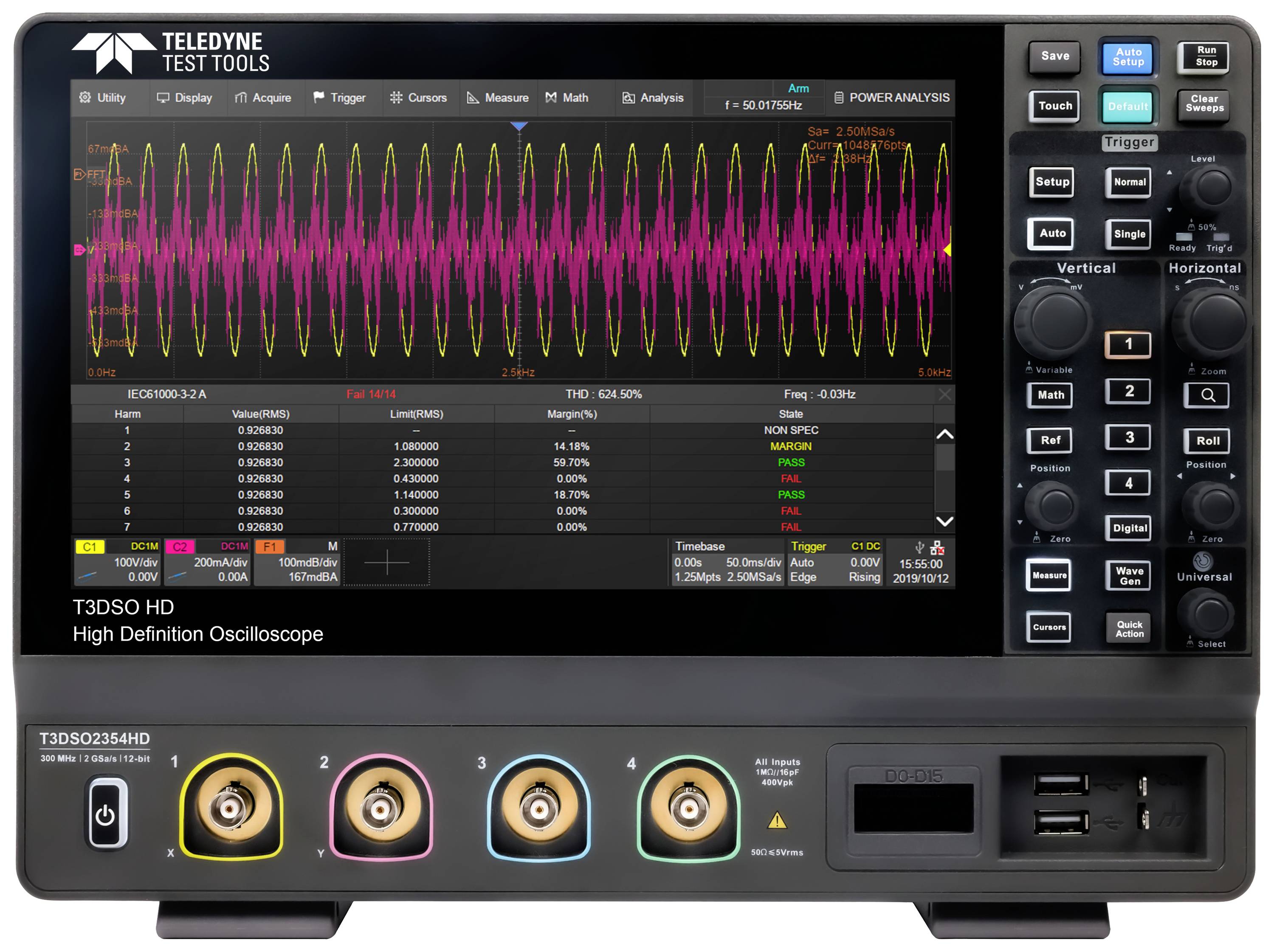

'Oscilloscoop met digitale weergave van golfvormen en meetwaarden, verschillende aansluitingen onderaan, bedieningselementen rechts.'

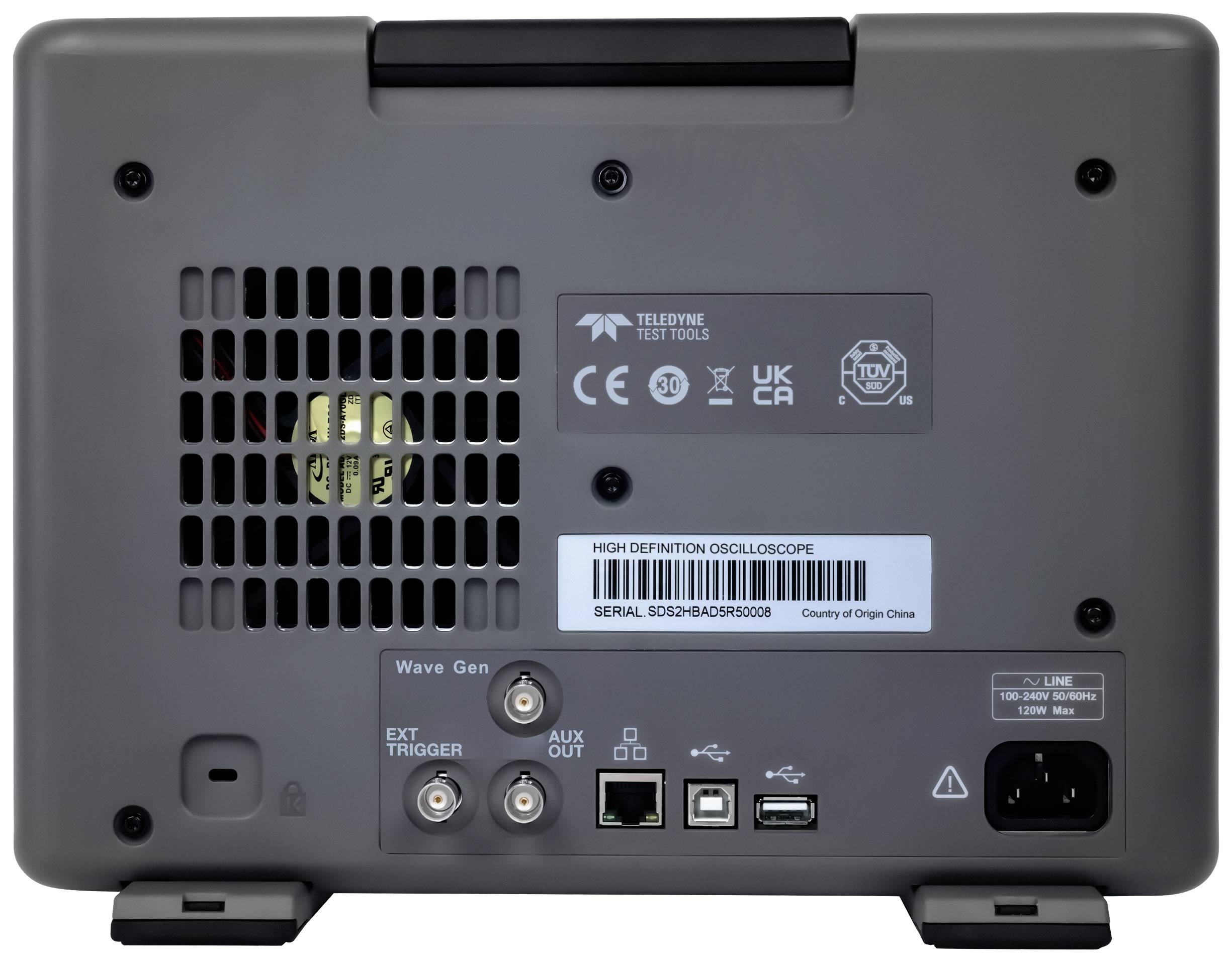

Achterkant van een oscilloscoop met verschillende aansluitingen: USB, LAN, stroomkabelaansluiting. Verluchtingssleuven en typeplaatje zijn zichtbaar.

1/2

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 4.891,74 / Stuk)

€ 4.891,74

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 200 Mpts/CH interleaved, fully loaded DSO

350 MHz
Aantal analoge ingangen (max.): 4

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 350 MHz

Samplingrate/kanaal: 1 GSa/s

Resolutie: 12 Bit

Beeldschermgrootte: 25.65 cm

Bijzonderheden: Digitaal geheugen (DSO)

Tijdbasis: 1 ns/DIV - 1000 s/DIV

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Rasterafbuiging: 2 mV/div tot 100 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: DC, AC, GND

Ingangsspanning: 230 V

Voedingsspanning: 100-240 VAC 50/60/400 Hz

Afm.: (l x b x h) 317.20 x 149 x 236 mm

Gewicht: 4.1 kg

Scherm: TFT-LCD 1024 x 600 Pixel

Breedte: 149 mm

Hoogte: 236 mm

: 317.20 mm

Interfaces: USB-device
USB-host
LAN

Geheugendiepte/kanaal: 12 Mpts

Type: T3DSO2354HD

Documenten en downloads

Datablad

Datablad 3028002 Teledyne LeCroy T3DSO2354HD Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Digitaal geheugen (DSO) 1 stu

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028002 Teledyne LeCroy T3DSO2354HD Digitale oscilloscoop 350 MHz 4-kanaals 1 GSa/s 12 Mpts 12 Bit Digitaal geheugen (DSO) 1 stu

Omschrijving

Een moderne, voordelige 12-bits oscilloscoop, die in de bandbreedtes 100 MHz, 200 MHz en 350 MHz met elk 4 kanalen verkrijgbaar is. Elke oscilloscoop wordt standaard met de volledige trigger-/decoder- en analysesoftware geleverd. De oscilloscopen uit de serie T3DSO2000HD van Teledyne LeCroy zijn alle 12-bits high-definition oscilloscopen. De oscilloscopen uit de serie zijn als DSO en MSO geconfigureerd om de aanschaf te vergemakkelijken. Daarmee is voor de klanten een uitgebreid analysehulpmiddel beschikbaar voor hun ontwerp- en verificatievereisten.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Modellen met 100 MHz, 200 MHz en 350 MHz bandbreedte, 12-bits ADC, standaard uitgerust met alle trigger-/decoder- en analysesoftware
, maximale aftastfrequentie van 1 GSa/s
golfvormregistratiesnelheden tot 100.000 wfm/s
verticaal bereik van 2 mV/div tot 100 V/div
tot 12 Mpts
detectiegeheugen sequentiedetectiemodus (tot 80.000 segmenten)
functie voor het registreren van historische golfvormen (geschiedenis) met maximaal 80.000 beelden
38 automatische meetparameters
ondersteunt 256-traps intensiteitsgraden en kleurtemperatuurweergavemodi
intelligente trigger: flank, helling, impulsbreedte, venster, loop, interval, time-out (dropout), patroon
seriële bus-triggering en -decodering (standaard) voor IIC-, SPI-, UART-, CAN- en LIN-protocollen
video-trigger/HDTV
