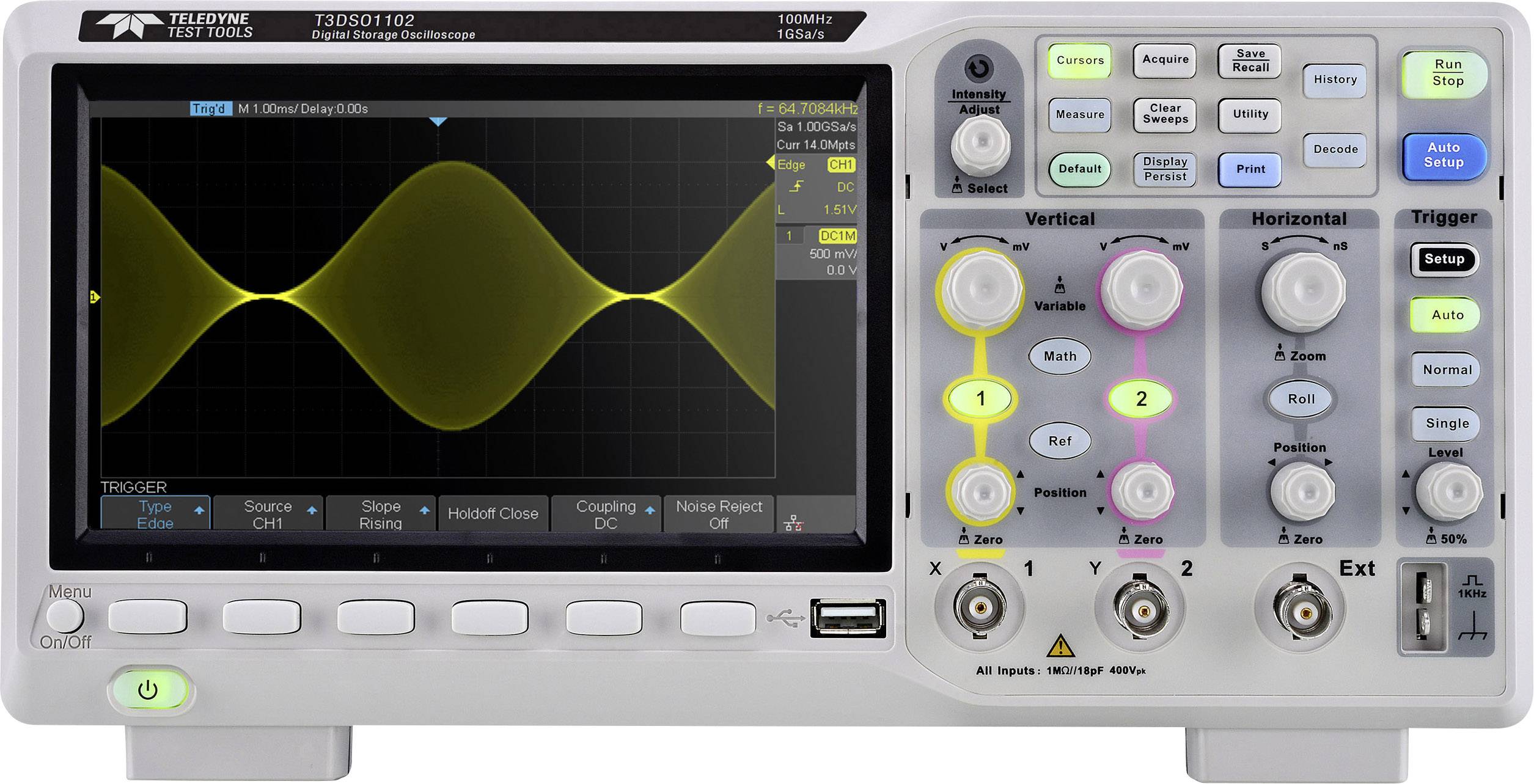

Teledyne LeCroy T3DSO1102 Digitale oscilloscoop 100 MHz 1 GSa/s 14 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Min.: 3
Meervoud: 3
Totaal (€ 822,31 / Stuk)
€ 2.466,93
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
T3DSO1102 oscilloscoop
- 100 MHz
- Aantal analoge ingangen (max.) 2
- 100 MHz, 200 MHz bandbreedte-modellen
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
1 GSa/s
- Scherm
TFT-LCD 800 x 480 pixels
- Resolutie
8 Bit
- Beeldschermgrootte
17,78 cm
- Bijzonderheden
Digitaal geheugen (DSO)
- Tijdbasis
1.0 ns/div – 100 s/div
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT II
- Rasterafbuiging
500 μV/div – 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
240 V
- Voedingsspanning
100-240 VAC 50/60/400 Hz
- Afm.
(l x b x h) 151 x 312 x 132.6 mm
- Gewicht
3.8 kg
- Scherm
TFT-LCD 800 x 480 Pixel
- Breedte
312 mm
- Hoogte
132.6 mm
151 mm
- Interfaces
USB-device
USB-host
LAN
- Geheugendiepte/kanaal
14 Mpts
- Type
T3DSO1102
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1846087 Teledyne LeCroy T3DSO1102 Digitale oscilloscoop 100 MHz 1 GSa/s 14 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
Nieuwe generatie hoge-snelheidsweergavetechnologie:
- Golfvorm-registratiesnelheid tot 100.000 wfm/s (normaal gebruik) en 400.000 wfm/s (sequentiemodus)
- Ondersteunt 256-traps intensiteitsgradatie en kleurenweergavemodi
- Opnameduur tot 14 Mpts
- Digitaal activeringssysteem
Triggering en decodering via seriële bus (standaard), ondersteunt protocollen IIC, SPI, UART, RS232, CAN, LIN
Video-activering, ondersteunt HDTV
Weinig achtergrondgeluid door spanningsschalen van 500 μV/div tot 10 V/div
Historie-golfvormregistratiefunctie (History), maximum van de opgenomen golfvormlengte bedraagt 80.000 beelden.
De nieuwe T3DSO1000 oscilloscopen van Teledyne Test Tools hebben 2- en 4-kanaals uitvoeringen. Het 2-kanaals model is met 100 MHz analoge bandbreedte, een afzonderlijke ADC, een maximale sampling rate van 1 GSa/s en een geheugenmodule van 14 Mpts sample-geheugen uitgerust. De 4-kanaals modellen zijn in 100 en 200 MHz varianten verkrijgbaar en bevatten twee 1 GSa/s ADC's en twee 14 Mpts geheugenmodules. Als alle kanalen zijn ingeschakeld, heeft elk kanaal een sampling rate van 500 MSa/s en een standaardrecordlengte van 7 Mpts. Als er slechts één kanaal per ADC actief is, bedraagt de maximale sampling rate 1 GSa/s en de maximale registratieduur 14 Mpts. Voor een eenvoudige bediening zijn de meestgebruikte functies via het gebruikersvriendelijke frontpaneel toegankelijk.
Het product wordt standaard geleverd met de opties voor triggering en decodering van de seriële bus I²C, SPI, UART, RS232, CAN en LIN geleverd.
- Golfvorm-registratiesnelheid tot 100.000 wfm/s (normaal gebruik) en 400.000 wfm/s (sequentiemodus)
- Ondersteunt 256-traps intensiteitsgradatie en kleurenweergavemodi
- Opnameduur tot 14 Mpts
- Digitaal activeringssysteem
Triggering en decodering via seriële bus (standaard), ondersteunt protocollen IIC, SPI, UART, RS232, CAN, LIN
Video-activering, ondersteunt HDTV
Weinig achtergrondgeluid door spanningsschalen van 500 μV/div tot 10 V/div
Historie-golfvormregistratiefunctie (History), maximum van de opgenomen golfvormlengte bedraagt 80.000 beelden.
De nieuwe T3DSO1000 oscilloscopen van Teledyne Test Tools hebben 2- en 4-kanaals uitvoeringen. Het 2-kanaals model is met 100 MHz analoge bandbreedte, een afzonderlijke ADC, een maximale sampling rate van 1 GSa/s en een geheugenmodule van 14 Mpts sample-geheugen uitgerust. De 4-kanaals modellen zijn in 100 en 200 MHz varianten verkrijgbaar en bevatten twee 1 GSa/s ADC's en twee 14 Mpts geheugenmodules. Als alle kanalen zijn ingeschakeld, heeft elk kanaal een sampling rate van 500 MSa/s en een standaardrecordlengte van 7 Mpts. Als er slechts één kanaal per ADC actief is, bedraagt de maximale sampling rate 1 GSa/s en de maximale registratieduur 14 Mpts. Voor een eenvoudige bediening zijn de meestgebruikte functies via het gebruikersvriendelijke frontpaneel toegankelijk.
Het product wordt standaard geleverd met de opties voor triggering en decodering van de seriële bus I²C, SPI, UART, RS232, CAN en LIN geleverd.
Uitvoering
- 10 soorten One Button-snelkoppelingen, ondersteunt Auto Setup, standaard, cursor, afmeting, rol, geschiedenis, weergave/aanhouden, Clear Sweep, zoom en afdrukken.
