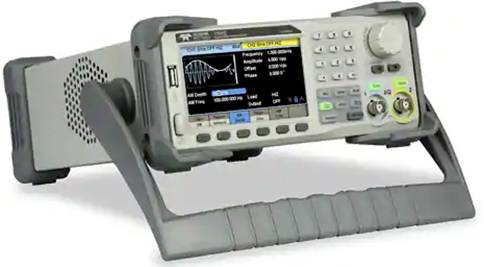

Teledyne LeCroy T3AFG500 Functiegenerator 1 µHz - 500 MHz 2-kanaals Sinus, Blok, Arbitrair, Driehoek
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9.809,09 / Stuk)
€ 9.809,09
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Functiegenerator T3AFG500
- Is geschikt voor complexe IQ-modulatieoptie
- DDS-technologie
- 5 soorten standaardgolfvormen
- Touchscreen TFT LCD
Technische specificaties
- Afmetingen: b x h x d 260 x 107 x 296 mm
- Soortnaam
Functiegenerator
- Frequentiebereik
1 µHz - 500 MHz
- Signaaluitgangsvorm
Sinus
Blok
Arbitrair
Driehoek
- Frequentiebereik sinus
1μHz - 500 MHz
- Frequentiebereik rechthoek
1μHz - 150 MHz
- Oplooptijd rechthoek
3.3 ns
- Weergave
Digitaal
- Frequentiebereik driehoek
1μHz - 120 MHz
- Frequentiebereik ARB
1μHz - 5 MHz
Fabrieksstandaard (zonder certificaat)
- Externe frequentiemeting
1 MHz - 300 MHz
- Gewicht
3.5 kg
- Aantal kanalen
2-kanaals
- Frequentie (max.)
500 MHz
- Frequentie (min.)
1 µHz
- Bijzonderheden
Modulatie
- Kalibreerservice
10 kalibratiewaarden per zone
- Interfaces
USB-host
USB-device
LAN
- Spanningsverzorging
Werkt op het lichtnet
- Type
T3AFG500
Documenten en downloads
Datablad
Datablad 2305678 Teledyne LeCroy T3AFG500 Functiegenerator 1 µHz - 500 MHz 2-kanaals Sinus, Blok, Arbitrair, Driehoek
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2305678 Teledyne LeCroy T3AFG500 Functiegenerator 1 µHz - 500 MHz 2-kanaals Sinus, Blok, Arbitrair, Driehoek
Omschrijving
Genereer met onze grote keuze aan bandbreedtes golfvormen met weinig ruis of storende signaalinhoud.
Maak digitale golfvormen, patronen en bussen met tot 36 kanalen en genereer gelijktijdig analoge en digitale golfvormen.
De Teledyne testtool is een 2-kanaals functie- en arbitraire generator met maximale bandbreedte, 2,4 GSa/s maximale sample rate en 16-bits verticale resolutie. De in de T3AFG gebruikte merkeigen Arbitrary & Pulse techniek helpt om de zwakke punten van traditionele DDS-generatoren bij het genereren van arbitraire, rechthoek- en pulsgolfvormen op te lossen. Met de bovengenoemde voordelen kan de functie-/arbitraire golfvormgenerator T3AFG200 de gebruiker een groot aantal signalen bieden met een hoge kwaliteit en weinig jitter, die voldoen aan de groeiende eisen van een groot aantal complexe toepassingen.
Maak digitale golfvormen, patronen en bussen met tot 36 kanalen en genereer gelijktijdig analoge en digitale golfvormen.
De Teledyne testtool is een 2-kanaals functie- en arbitraire generator met maximale bandbreedte, 2,4 GSa/s maximale sample rate en 16-bits verticale resolutie. De in de T3AFG gebruikte merkeigen Arbitrary & Pulse techniek helpt om de zwakke punten van traditionele DDS-generatoren bij het genereren van arbitraire, rechthoek- en pulsgolfvormen op te lossen. Met de bovengenoemde voordelen kan de functie-/arbitraire golfvormgenerator T3AFG200 de gebruiker een groot aantal signalen bieden met een hoge kwaliteit en weinig jitter, die voldoen aan de groeiende eisen van een groot aantal complexe toepassingen.
Uitvoering
- DDS-technologie
- Eenkanaals uitgang
- Sampling rate 125 MSa/s, verticale resolutie van 14 bit
- Verticale resolutie van maximaal 16 bits (14 bits bij 5 MHz- en 10 MHz-modellen)
- 3,5 "(5 MHz en 10 MHz) en 4,3" touchscreen (40 MHz, 80 MHz, 120 MHz, 200 MHz, 350 MHz en 500 MHz) beschikbaar
- Uitstekende analoge en digitale modulatietypes beschikbaar (AM, DSB-AM, FM, PM, PSK, FSK, ASK EN PWM)
- 5 soorten standaard uitgangsgolfvormen, 46 willekeurige golfvormen ingebouwd (inclusief gelijkstroom)
- Complete set modulatiefuncties: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
- In-/uitgang: golfvormuitgang, synchrone signaaluitgang, externe trigger-ingang
- Sweep-uitgang: kies de uitgangsfrequentie tussen twee frequenties
- Tijdbereik om te wissen: 1 ms ~ 500 s. De dragers kunnen sinus-, vierkant-, driehoek- of willekeurige golfvormen zijn
- Burst-uitgang: een interne teller of een extern stuursignaal kan worden gebruikt om de burst-uitgang te besturen/te besturen
- Standaard interfaces: USB-apparaat, USB-host
- Ondersteunt de afstandsbediening
- 2-kanaals, maximale bandbreedte van 500 MHz, maximale uitgangsamplitude van 20 Vss, High-Fidelity-uitgang met 80 dB dynamisch bereik
- Hoogwaardig aftastsysteem met een sampling rate van 2,4 GSa/s en een verticale resolutie van 16 bit. Er gaan geen details verloren in uw golfvormen.
- Uitgebreid aanbod aan analoge en digitale modulatietypes: AM, DSB-AM, FM, PM, FSK, ASK, PSK EN PWM
- Sweep- en Burst-functie
- 196 ingebouwde willekeurige golfvormen en optionele IQ-modulatiefunctie
- Uiterst nauwkeurige frequentieteller
- Standaard interfaces: USB-host, USB-apparaat (USBTMC, LAN VXI-11)
- 4,3”-touchscreendisplay voor eenvoudigere bediening
- Is geschikt voor complexe IQ-modulatieoptie
Omvang van de levering
- Functiegenerator
- Gebruiksaanwijzing
