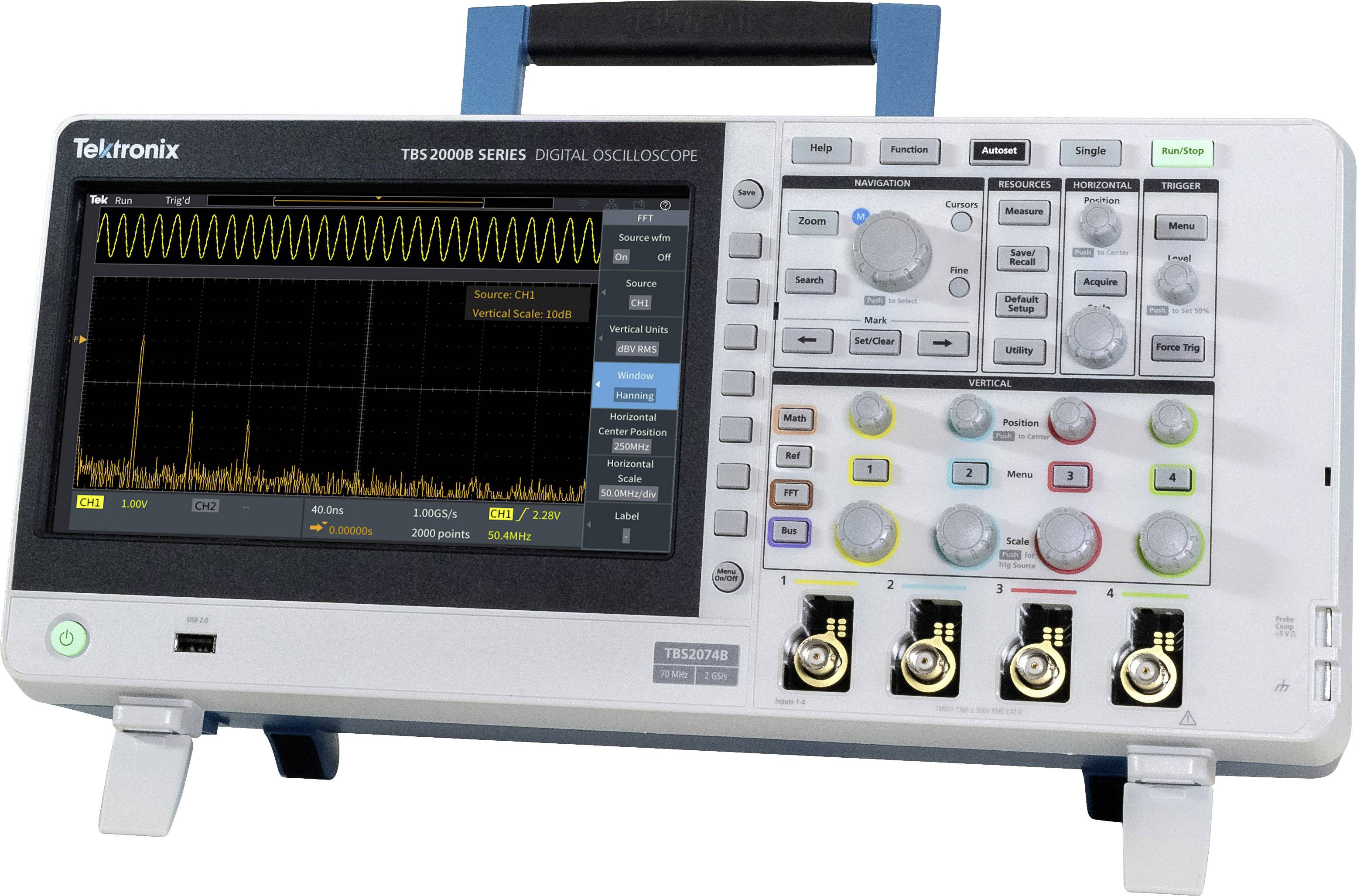

Een oscilloscoop toont een golfvorm met gele lijnen op een scherm. Het heeft meerdere knoppen en schakelaars voor bediening.

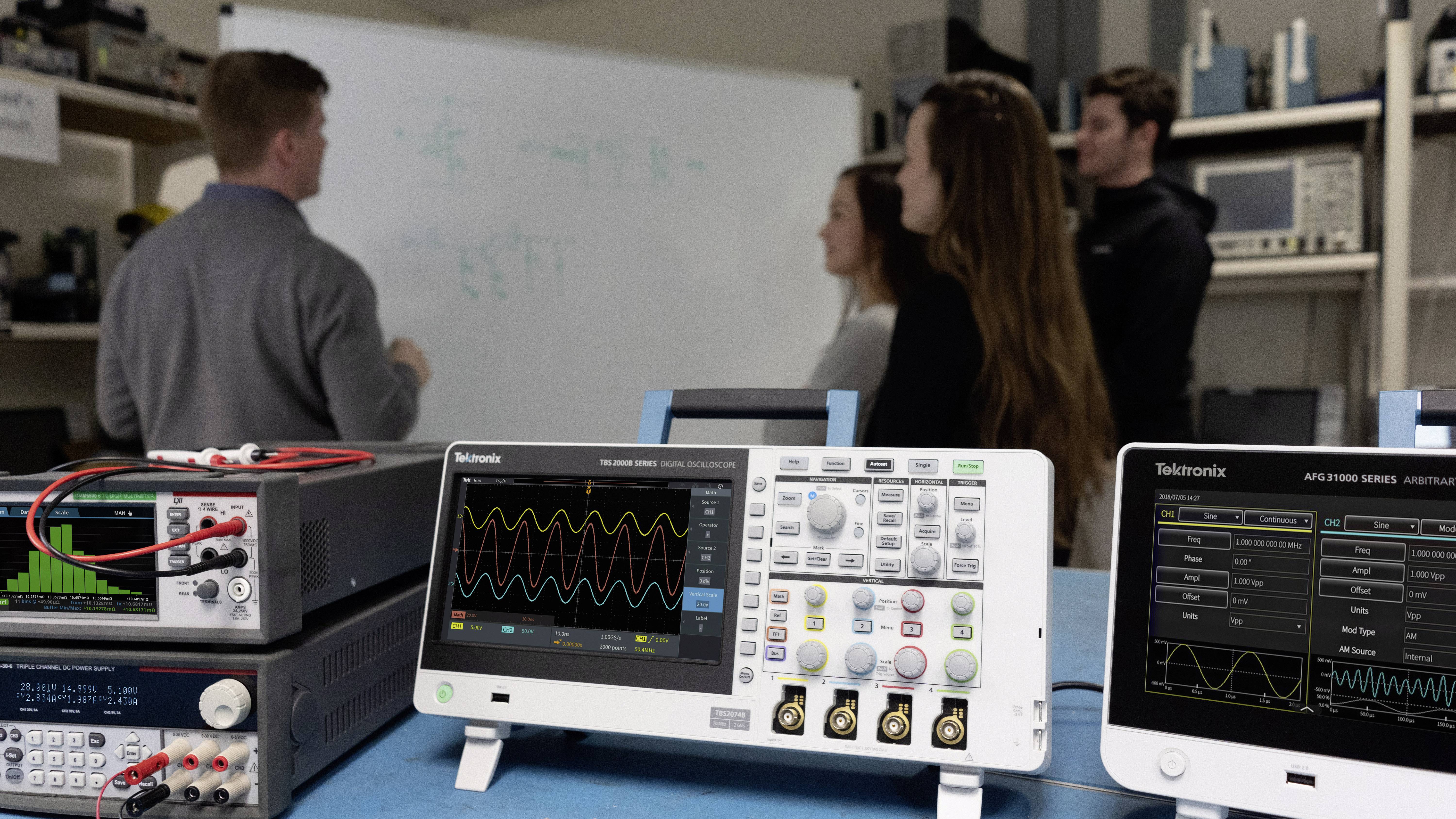

Vier mensen bespreken een elektronisch schakeldiagramma op een whiteboard. Op de voorgrond staan oscilloscopen.

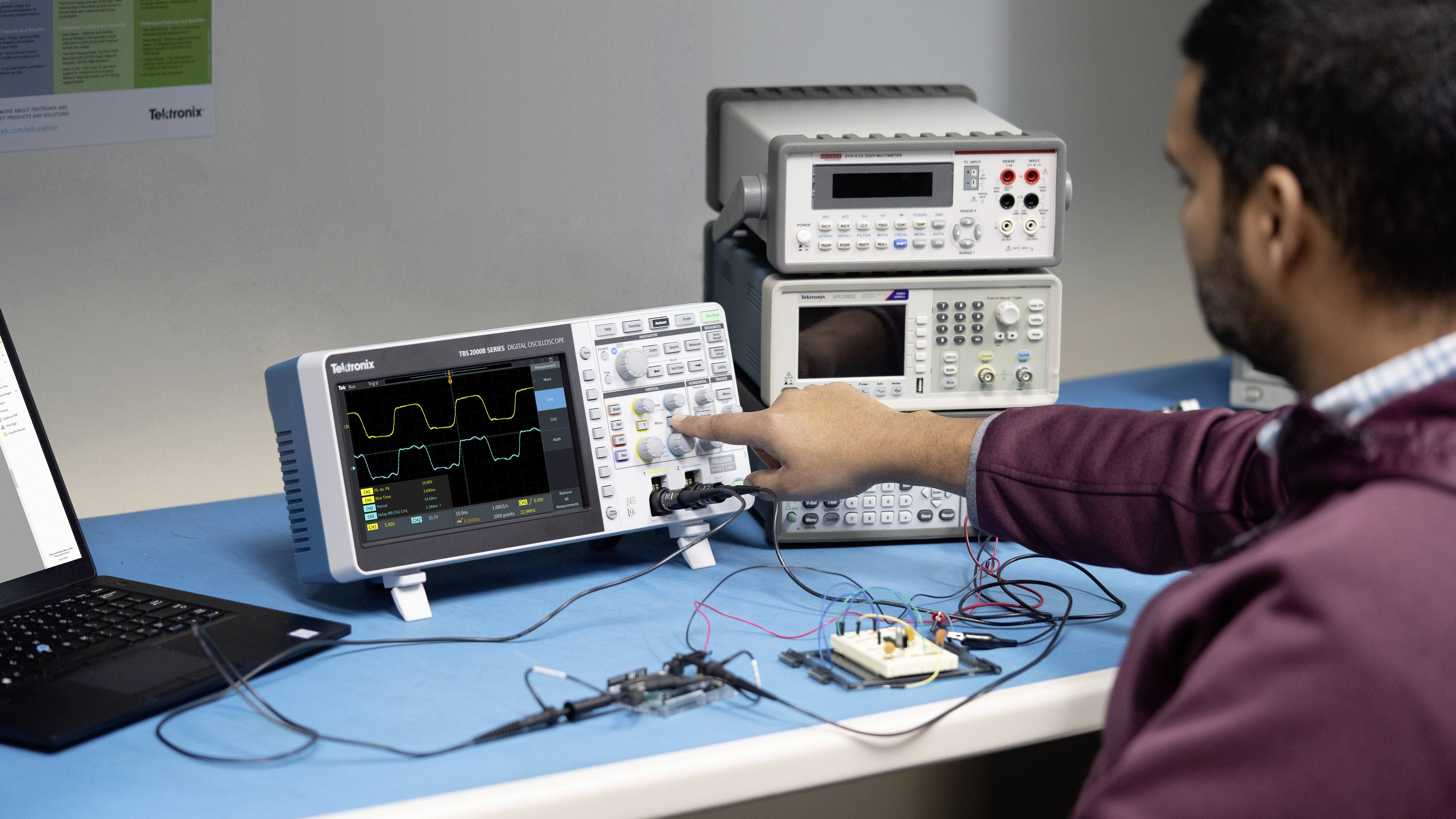

Een persoon bedient een oscilloscoop die elektronische signalen weergeeft. Naast de oscilloscoop bevinden zich andere meetinstrumenten en een laptop.

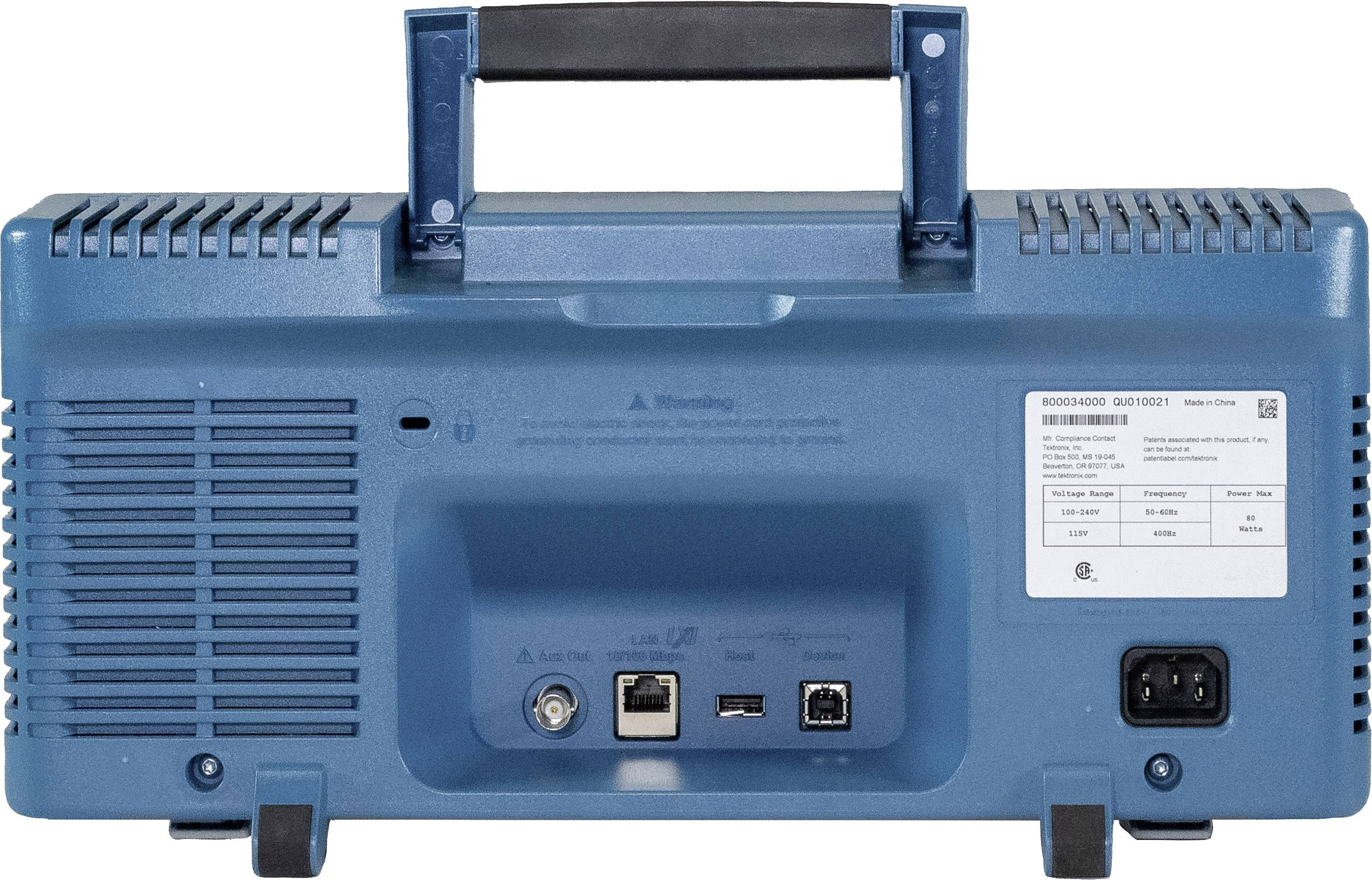

Achterkant van een medisch apparaat met handgreep, Ethernet- en USB-aansluitingen, labels en waarschuwingen.

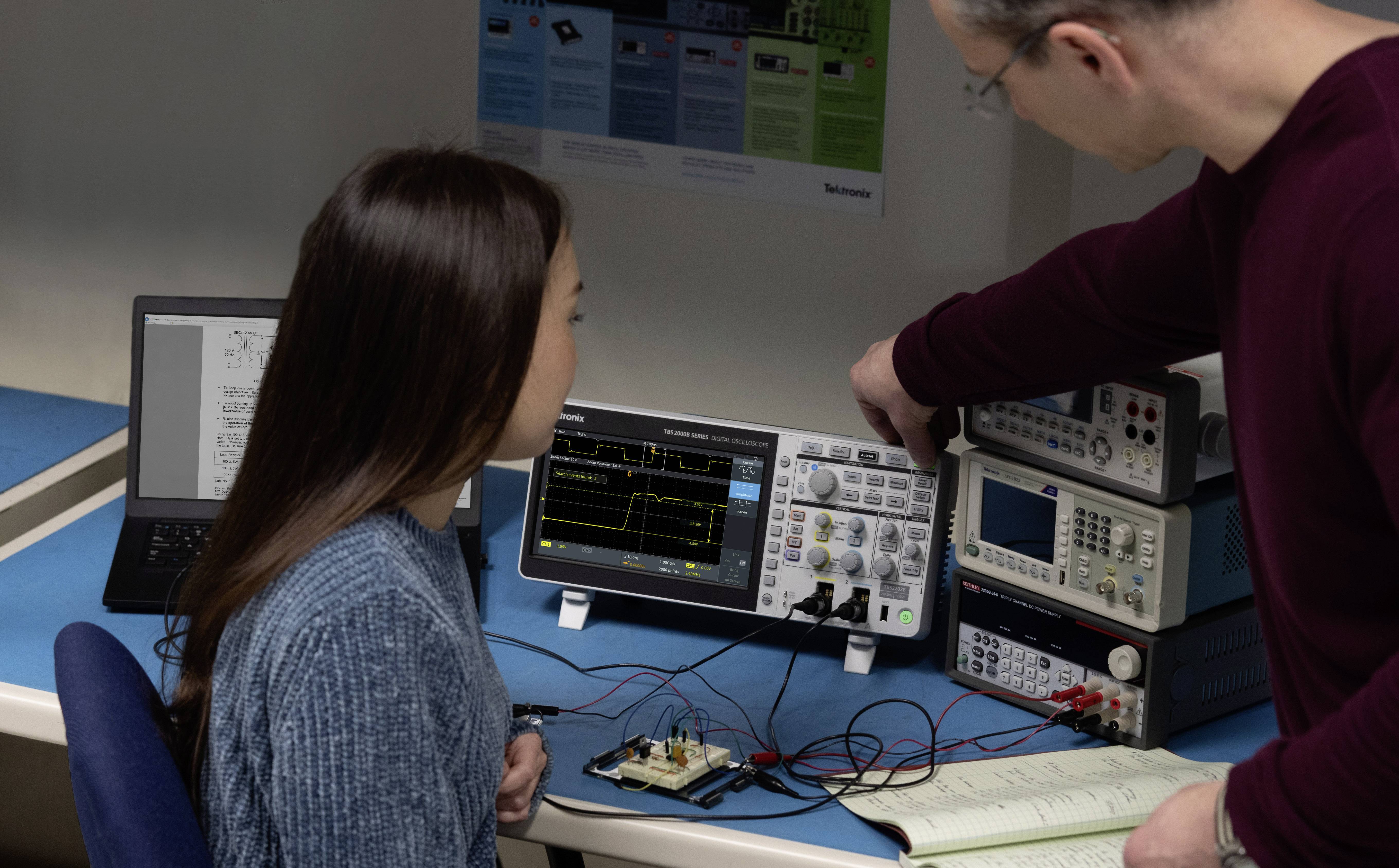

Een man wijst een vrouw in een laboratorium naar een oscilloscoop. De apparaten meten elektronische schakelingen.

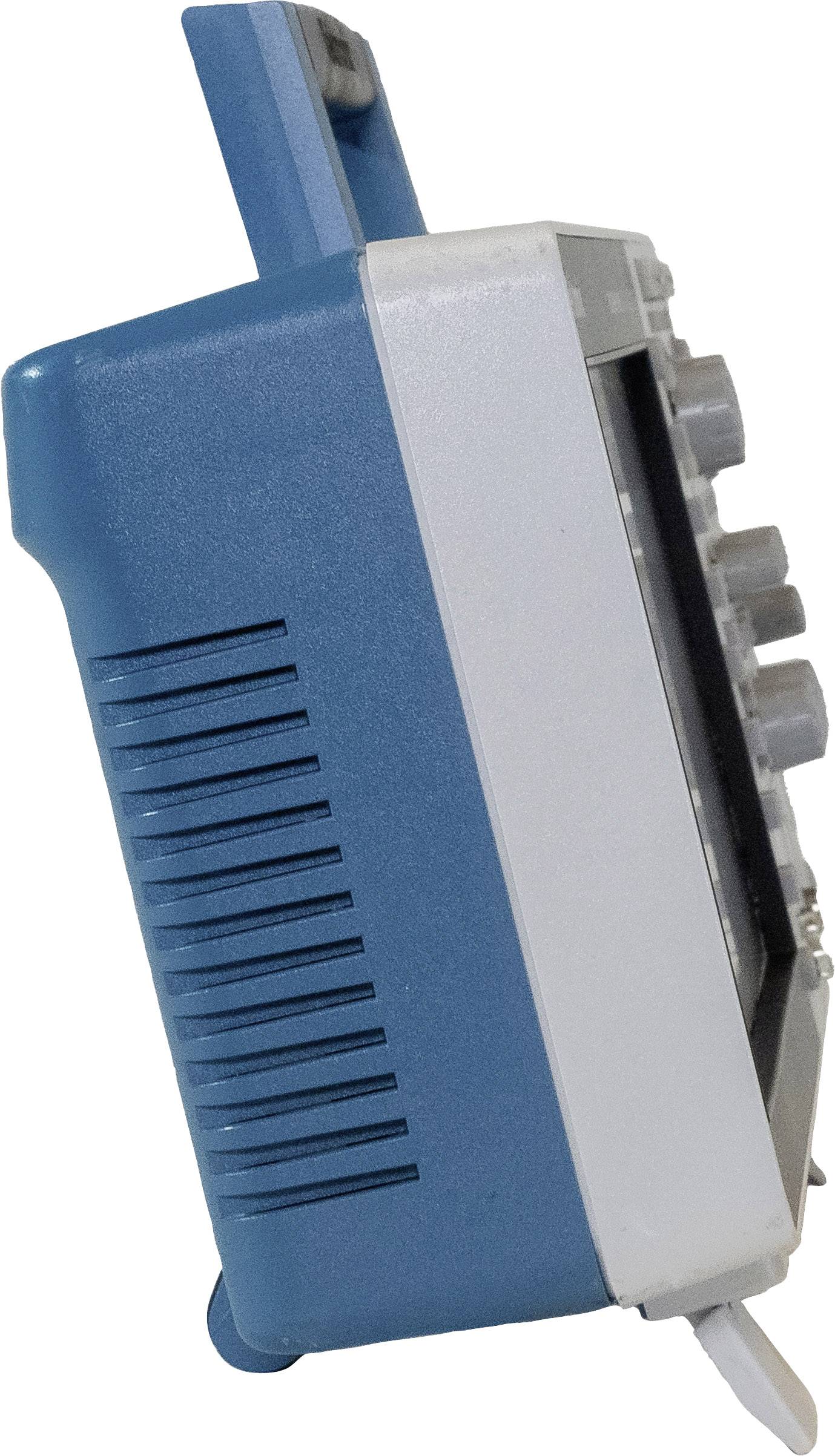

Een draagbaar, blauw-wit elektronisch apparaat met meerdere knoppen aan de voorkant, zijdelingse ventilatieopening zichtbaar.

1/6

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3.709,92 / Stuk)

€ 3.709,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Digitale oscilloscoop TBS2204B

200 MHz
Aantal analoge ingangen (max.) 4
TekVPI meetsonde-interface ondersteunt actieve, differentiële en stroomsondes met automatische schaalverdeling en eenheden
HelpEverywhere biedt nuttige tips op het scherm voor nieuwe gebruikers
De geïntegreerde Scope Intro-handleiding biedt gebruiksaanwijzingen en basisinformatie over de oscilloscoop
Volledig compatibel met de TekSmartLab-laboratoriumbeheersoftware voor onderwijstoepassingen

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 200 MHz

Samplingrate/kanaal: 2 GSa/s

Scherm: 9" (228 mm) TFT-display

Resolutie: 8 Bit

Beeldschermgrootte: 9 inch

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Rasterafbuiging: 2 mV/div 10 V/div

Ingangsimpedantie: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Ingangskoppeling: DC, AC of GND

Voedingsspanning: 230 V/AC

Afm.: (l x b x h) 128.1 x 412.8 x 201.5 mm

Gewicht: 4080 g

Scherm: 800 x 480 TFT

Breedte: 412.8 mm

Hoogte: 201.5 mm

: 128.1 mm

Interfaces: USB

Type: TBS2204B

Documenten en downloads

Datablad

Datablad 2237855 Tektronix TBS2204B Digitale oscilloscoop 200 MHz 2 GSa/s 8 Bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2237855 Tektronix TBS2204B Digitale oscilloscoop 200 MHz 2 GSa/s 8 Bit 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2237855 Tektronix TBS2204B Digitale oscilloscoop 200 MHz 2 GSa/s 8 Bit 1 stuk(s)

Omschrijving

De oscilloscopen uit de serie TBS2000B met een 9” WVGA-display, een opnametijd van 5 miljoen punten en een sampling rate van 2 GS/s registreren en tonen duidelijk meer signalen om u tijdens het debuggen en valideren van de ontwerpen te ondersteunen. Analyseer uw signalen eenvoudig en veilig met de nieuwe on-waveform-cursorweergaves en 32 automatische metingen die elk van informatieve tips zijn voorzien. De TekVPI meetsonde-interface ondersteunt traditionele passieve BNC-sondes, maar het maakt ook een brede toepassingsafdekking met de nieuwste actieve spannings- en stroomsondes mogelijk.

Uitvoering

9” WVGA-kleurendisplay
Nieuw front-enddesign maakt nauwkeurigere metingen mogelijk
USB 2.0-hostaansluiting aan de voorzijde voor snelle en eenvoudige gegevensopslag
USB 2.0-poort aan de achterkant voor eenvoudige aansluiting op een PC
10/100BASE-T-ethernet-aansluiting voor de afstandsbediening via LAN
Extra functies voor onderwijstoepassingen
