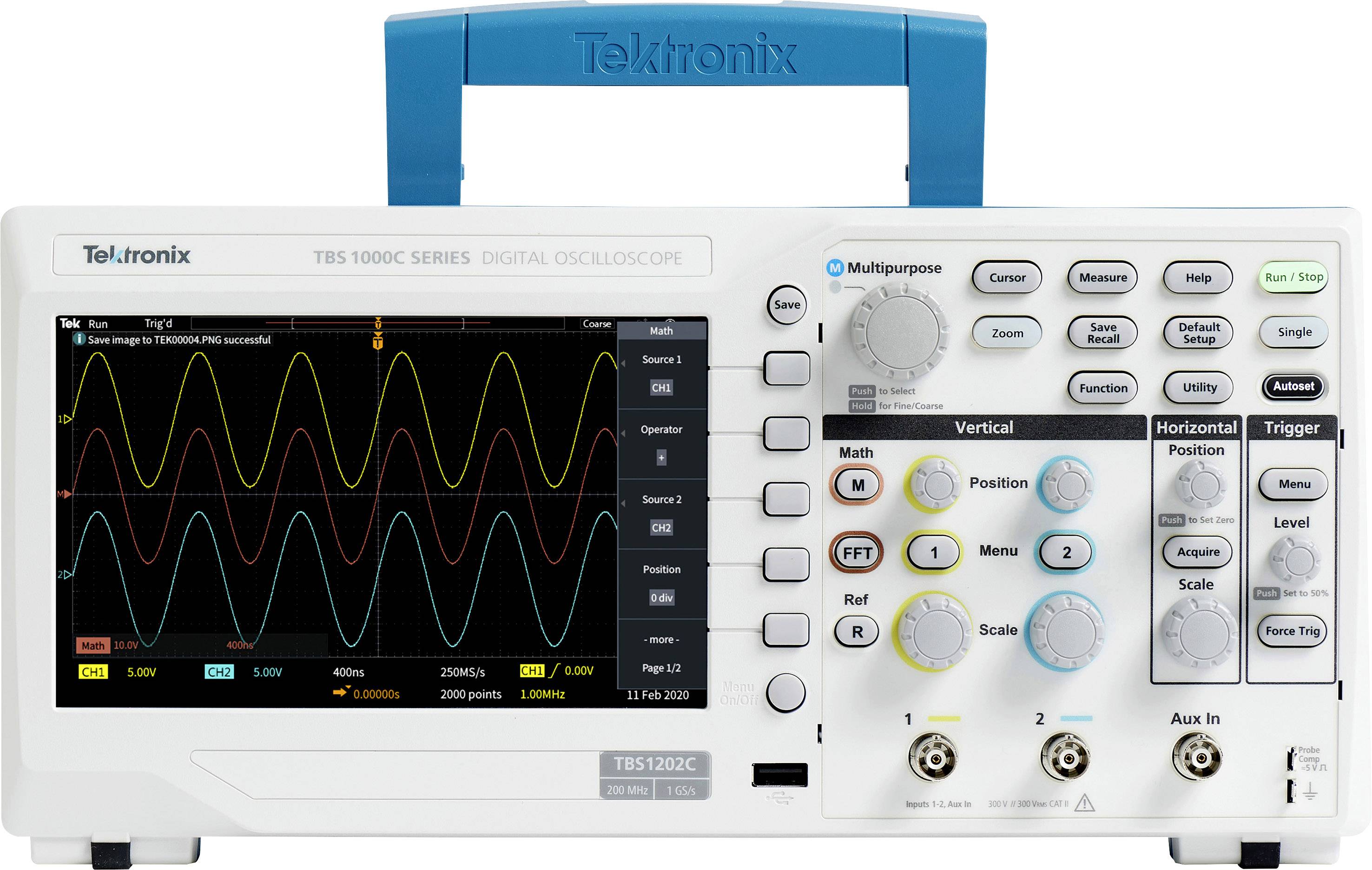

Een digitaal oscilloscoop met een gekleurd golfvormdisplay, bedieningselementen en aansluitingen voor het meten van elektrische signalen.

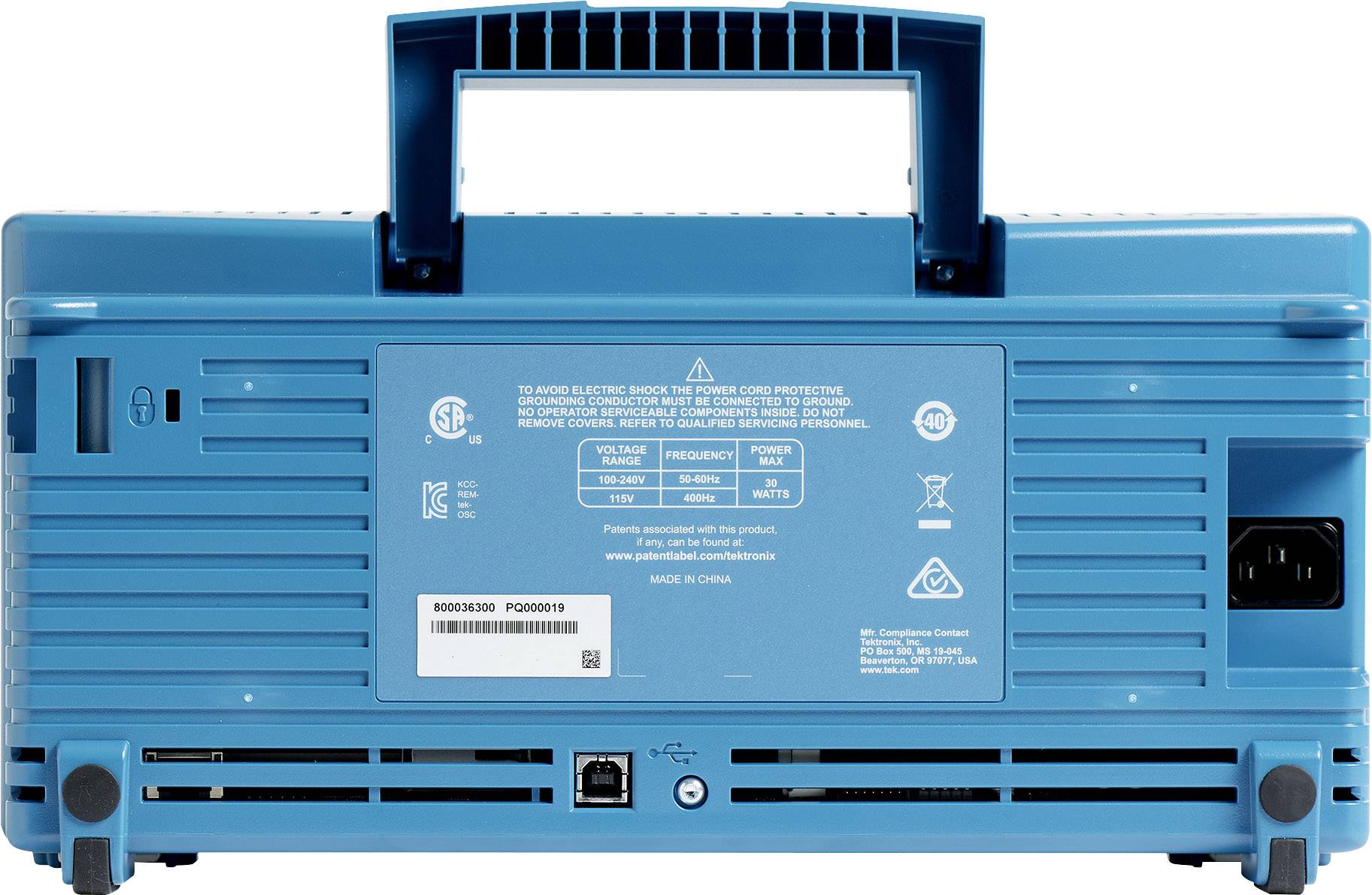

Het scherm toont de blauwe achterkant van een elektronisch apparaat met een handgreep. Zichtbare aansluitingen en technische informatie bovenaan.

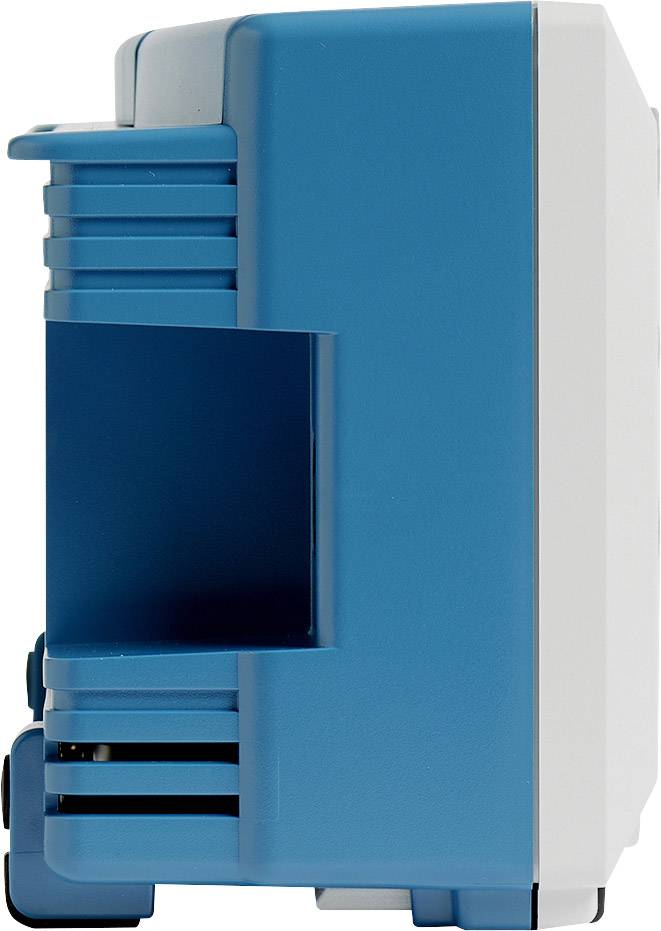

Blauwe elektrische kast gezien van opzij, met ventilatiesleuven en een wit gedeelte aan de rechterkant.

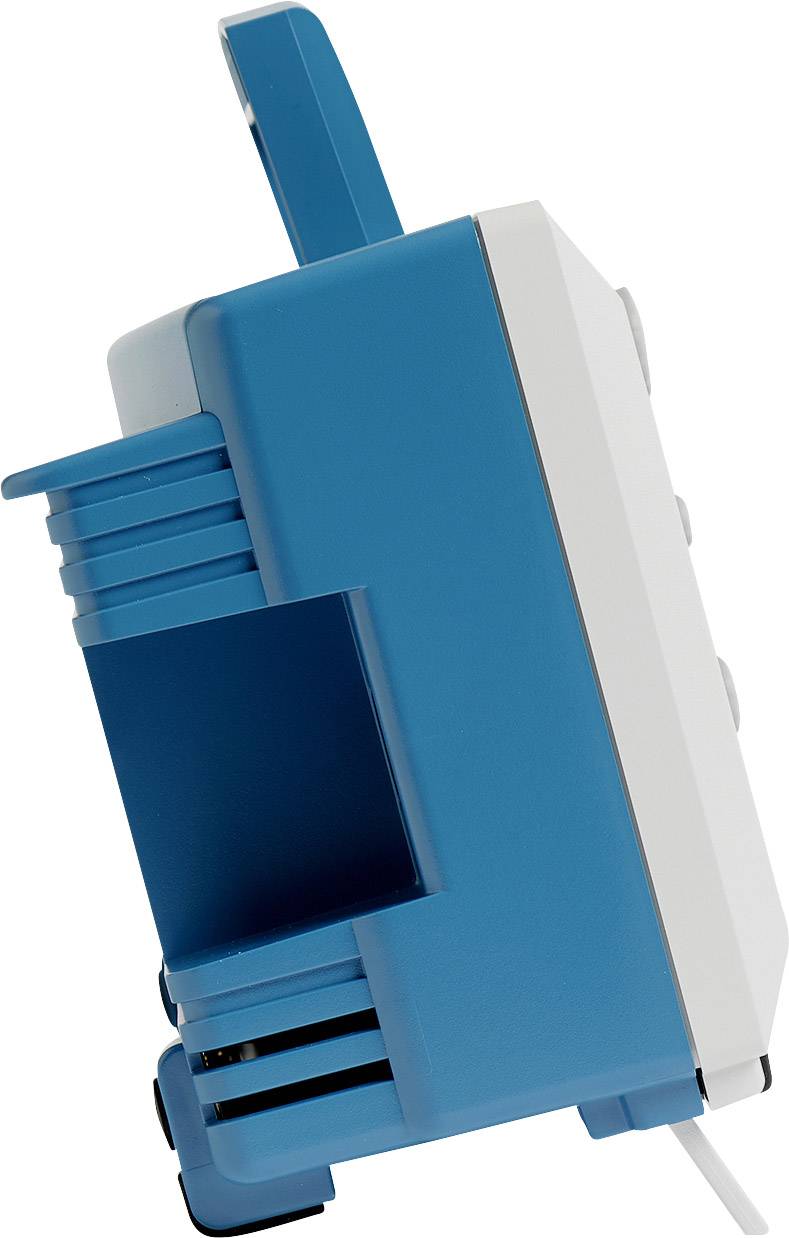

Een blauw-wit elektronisch apparaat met meerdere stopcontacten aan de zijkant, verticaal geplaatst op een witte ondergrond.

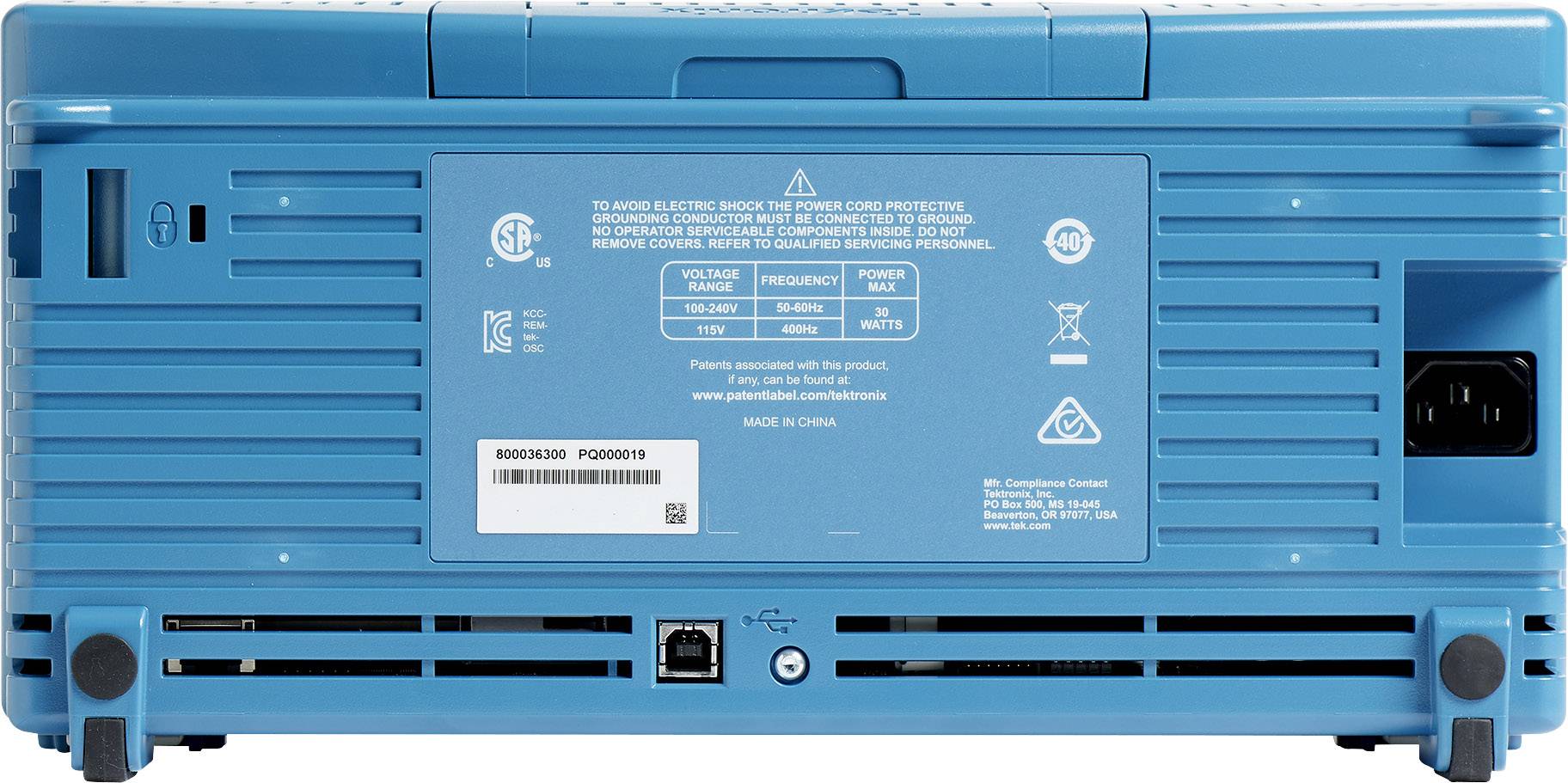

Achterkant van een blauw apparaat met verschillende aansluitingen en een etiket met technische specificaties en veiligheidscertificaten.

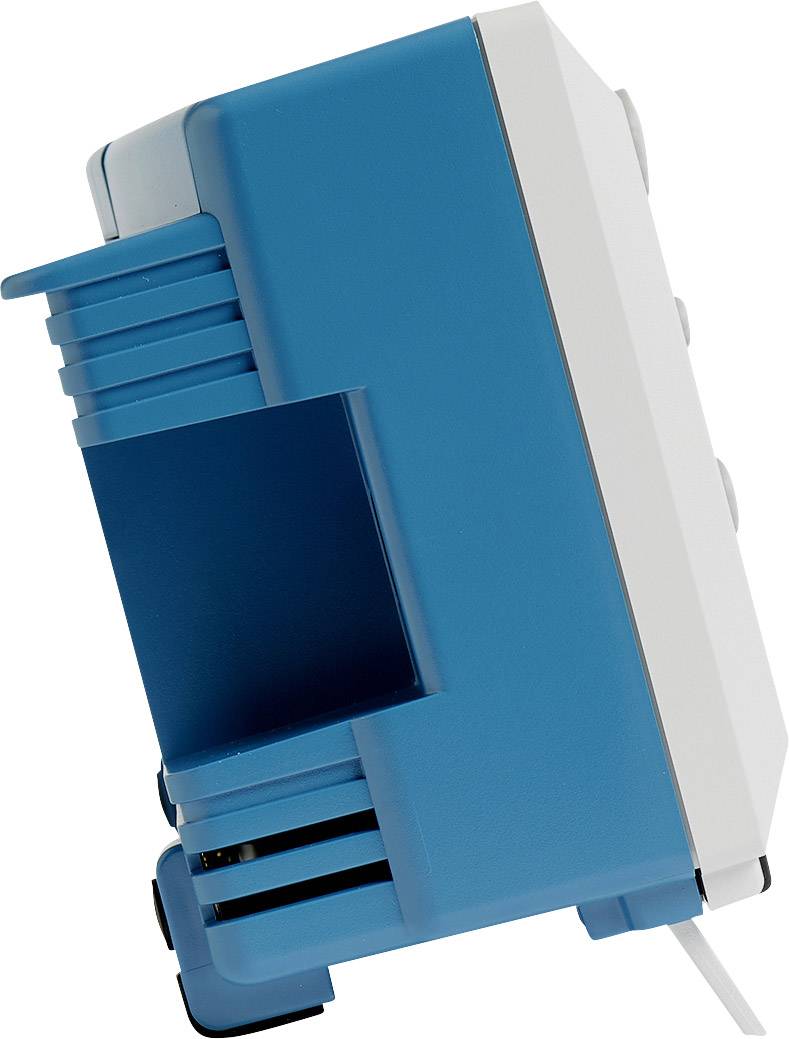

Een blauw-wit technisch apparaat weergegeven van opzij. Het heeft meerdere sleuven en een uitstekende arm aan de linkerkant.

1/7

Datasheet (PDF)

Morgen leverbaar

6 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.210,74 / Stuk)

€ 1.210,74

excl. btw

Gratis verzending*

Slechts 6 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Digitale oscilloscoop TBS1102C

Bandbreedte: 100 MHz
Aantal analoge ingangen (max.) 2
Betaalbare prestaties in compact design

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 100 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: 7" (17.78cm) TFT-kleurendisplay 800 x 480

Resolutie: 8 Bit

Beeldschermgrootte: 7 inch

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Ingangsimpedantie: 1 MΩ ±2%

Ingangskoppeling: AC, DC

Voedingsspanning: 230 V/AC

Afm.: (l x b x h) 124.2 x 326.3 x 158 mm

Gewicht: 2000 g

Scherm: 800 x 480 Pixel

Breedte: 326.3 mm

Hoogte: 158 mm

: 124.2 mm

Interfaces: USB
USB-host

Geheugendiepte/kanaal: 20 kpts

Type: TBS1102C

Documenten en downloads

Datablad

Datablad 2267354 Tektronix TBS1102C Digitale oscilloscoop 100 MHz 1 GSa/s 20 kpts 8 Bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2267354 Tektronix TBS1102C Digitale oscilloscoop 100 MHz 1 GSa/s 20 kpts 8 Bit 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2267354 Tektronix TBS1102C Digitale oscilloscoop 100 MHz 1 GSa/s 20 kpts 8 Bit 1 stuk(s)

Omschrijving

De digitale geheugenoscilloscopen uit de serie TBS1000C bieden betaalbare prestaties in een compact design. Ze zijn zodanig ontworpen dat ze voldoen aan de eisen van hedendaagse onderwijsinstellingen, embedded design-technici en fabrikanten.
De apparaten hebben een 7-inch (17,78 cm) WVGA-kleurendisplay met een sampling rate van maximaal 1 GS/s en bandbreedtes van 50 MHz tot 200 MHz. De apparaten worden geleverd met een innovatief cursusmateriaalsysteem, dat lab-oefeningen met stap-voor-stap-instructies voor gebruik door studenten bevat. Het HelpAnywhere-systeem biedt nuttige tips en aanwijzingen voor de hele gebruikersinterface om het apparaat toegankelijker te maken voor nieuwe gebruikers.

Uitvoering

7-inch WVGA-kleurenscherm met 15 horizontale onderverdelingen, die 50% meer signaal weergeeft
32 geautomatiseerde metingen
Dubbel venster FFT met gelijktijdige weergave van tijd en frequentiebereik
Trigger-frequentieteller
Draai- en zoomfunctie
Geringe afmetingen en laag gewicht
Ventilator zonder design draagt bij aan een geluidsarme werking
Meertalige gebruikersinterface met ondersteuning voor 10 talen in de gebruikersinterface en paneeloverlay.
