Tektronix TBS1052C-EDU Digitale oscilloscoop 50 MHz 2-kanaals 1 GSa/s 20 kpts Digitaal geheugen (DSO) 1 stuk(s)

De digitale geheugenoscilloscoop van de serie TBS1000C biedt voordelige prestaties in een compact design. Het is speciaal ontwikkeld voor de eisen van moderne onderwijsinstellingen, ontwikkelingsingenieurs voor embedded design en fabrikanten. Het apparaat beschikt over een 7" WVGA-kleurendisplay met een sampling rate van maximaal 1 GS/s, bandbreedtes in het bereik van 50 MHz tot 200 MHz.
Het apparaat wordt geleverd met een innovatief systeem voor opleidingsdocumentatie, dat de labo-oefeningen met stap-voor-stap-instructies voor de deelnemers aanvult. HelpEverywhere ® biedt nuttige tips en aanwijzingen op de hele gebruikersinterface, zodat het apparaat ook voor nieuwe gebruikers gemakkelijker toegankelijk wordt.

Zodat u sneller kunt leren en werken

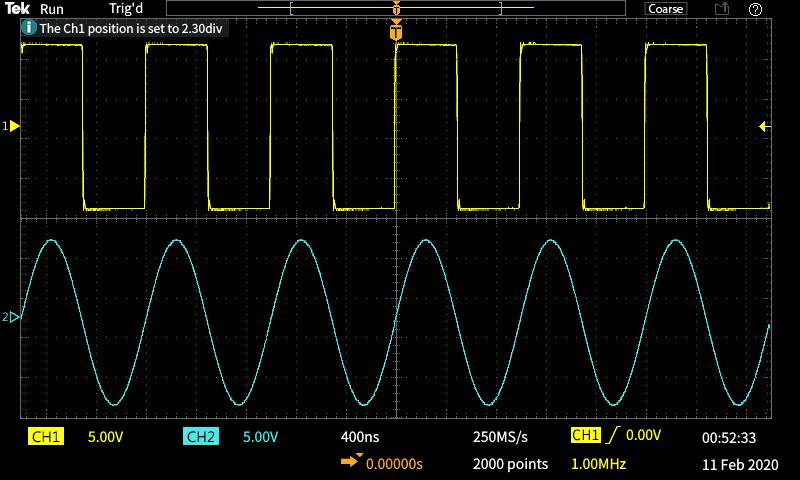

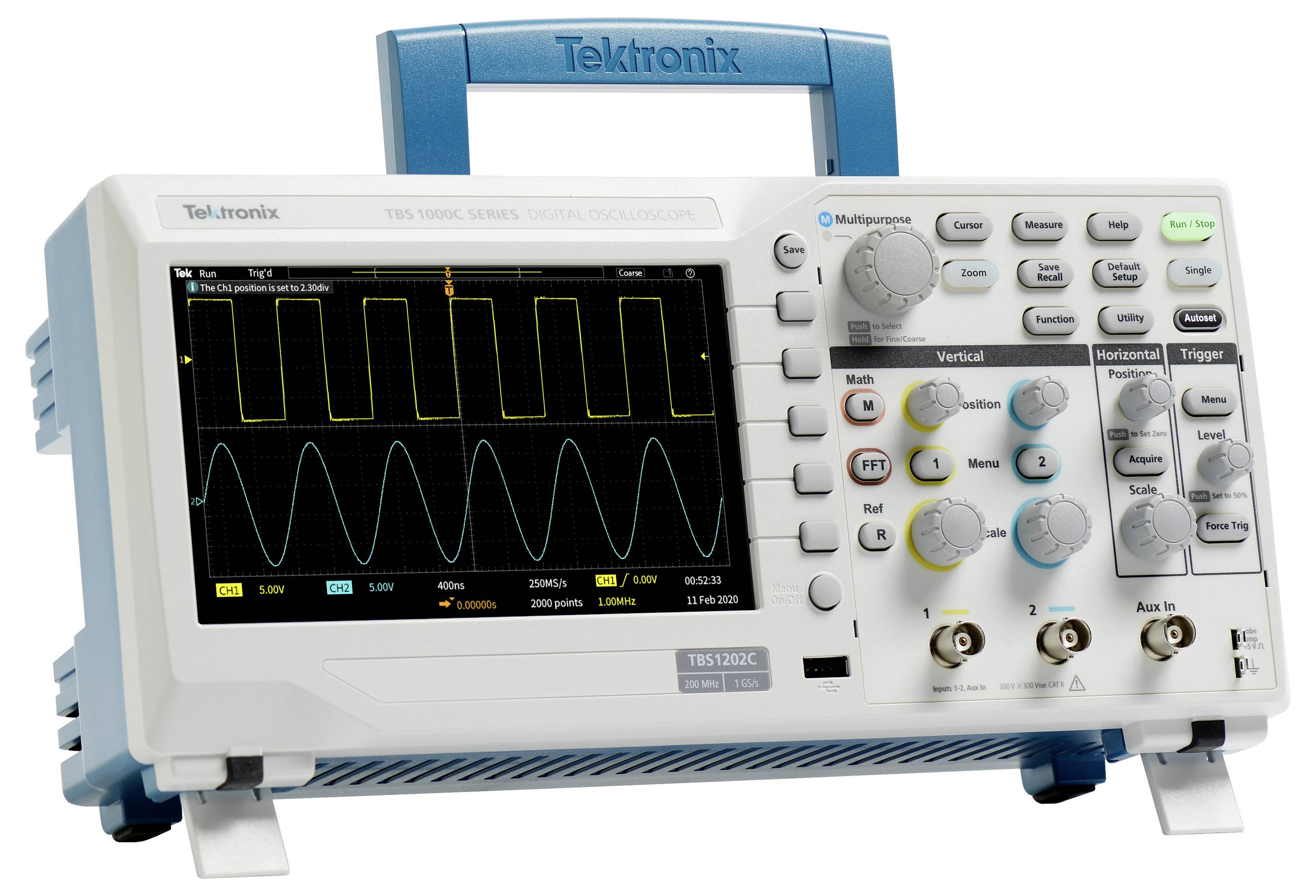

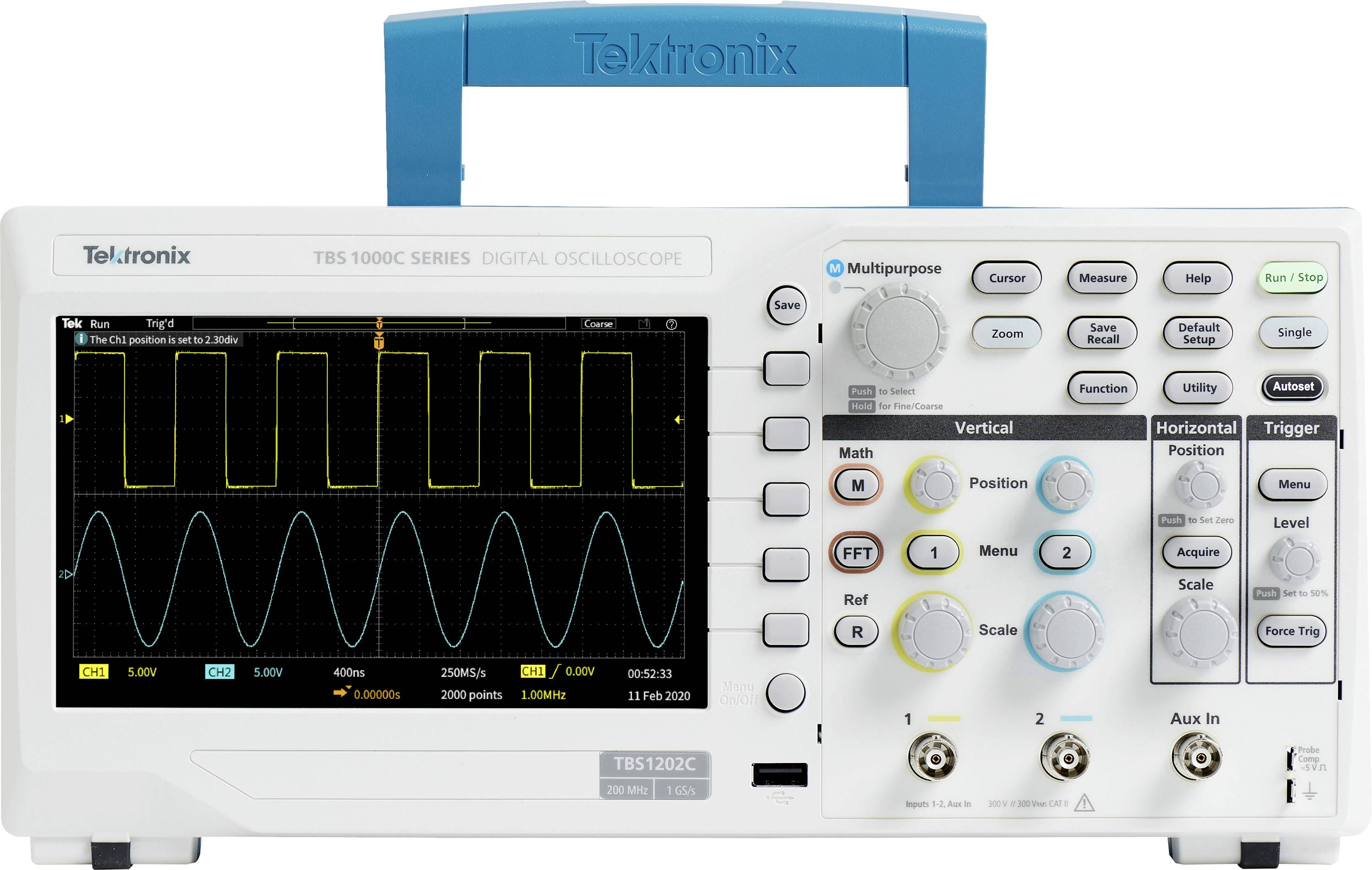

De oscilloscoop uit de serie TBS1000C is ontwikkeld voor snel leren en eenvoudige bediening met de juiste combinatie van functies. Speciale bedieningselementen aan de voorkant maken eenvoudige toegang tot alle belangrijke instellingen mogelijk. Met het raster met 10 verticale en 15 horizontale onderverdelingen kunt u meer signalen per beeldscherm zien.

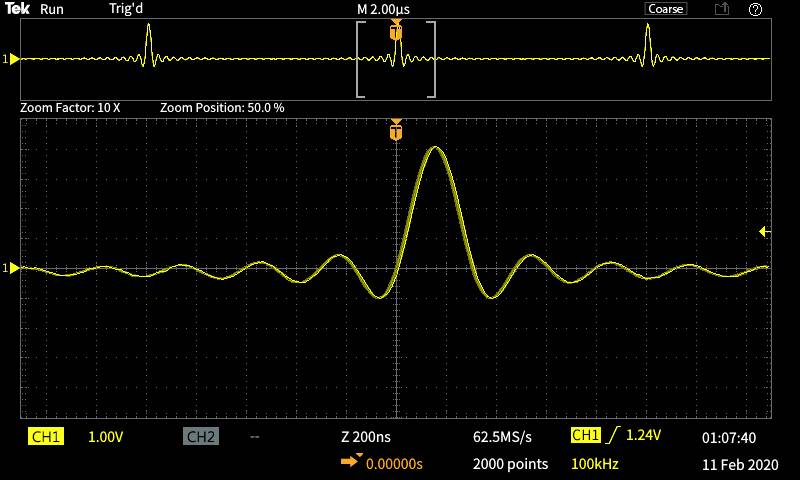

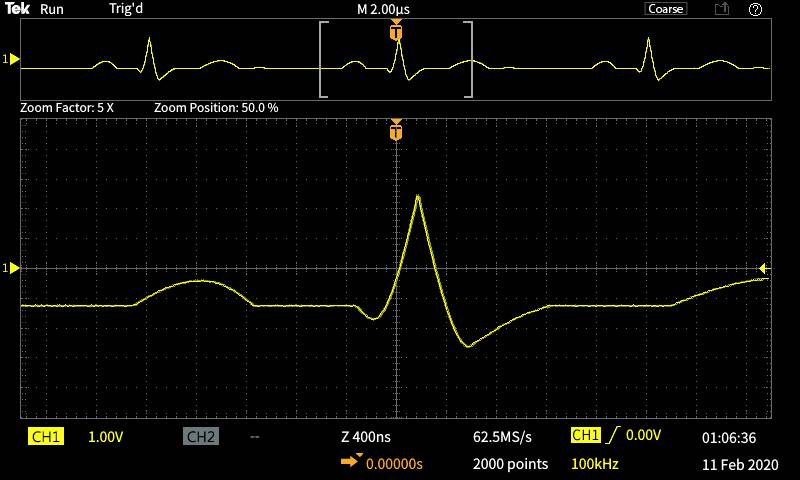

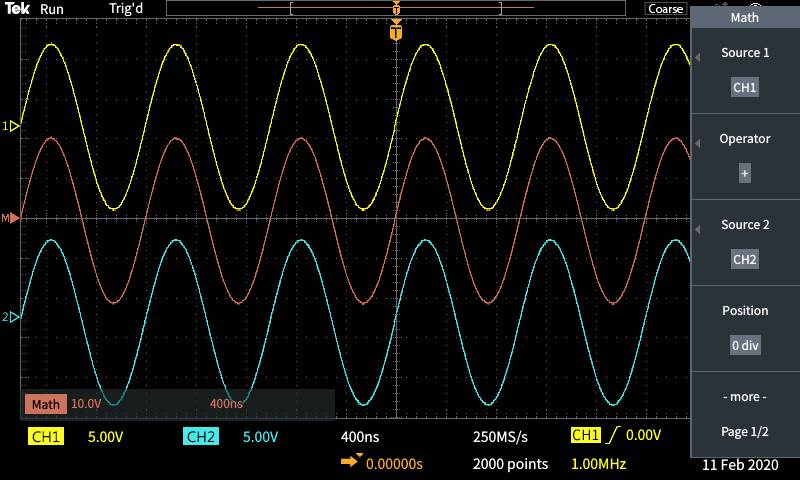

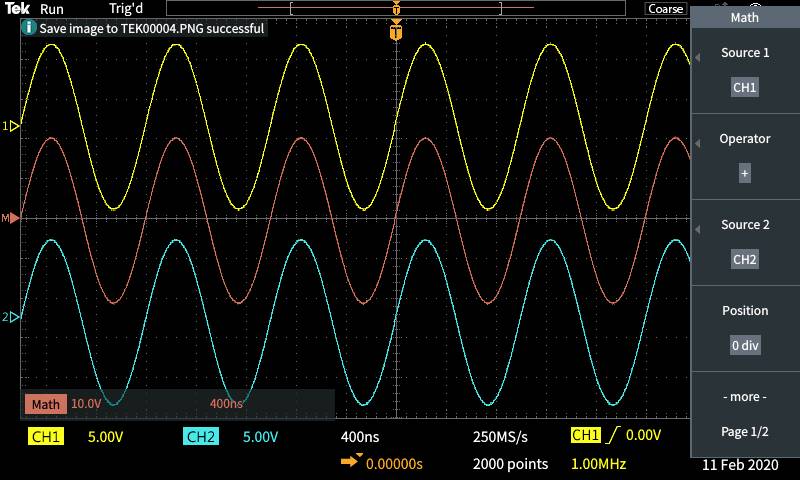

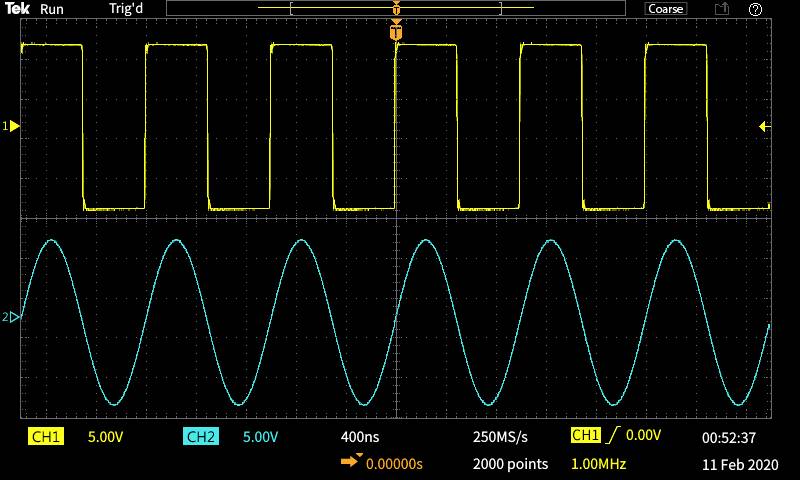

De grote menu's met duidelijk beschreven en gekleurde informatie op het scherm vergemakkelijken de navigatie en het vinden van relevante informatie. U kunt de record met de zoom-functie snel doorzoeken en het signaal voor de weergave van de details van bepaalde bereiken vergroten.

Veelzijdige trigger- en detectiemodi

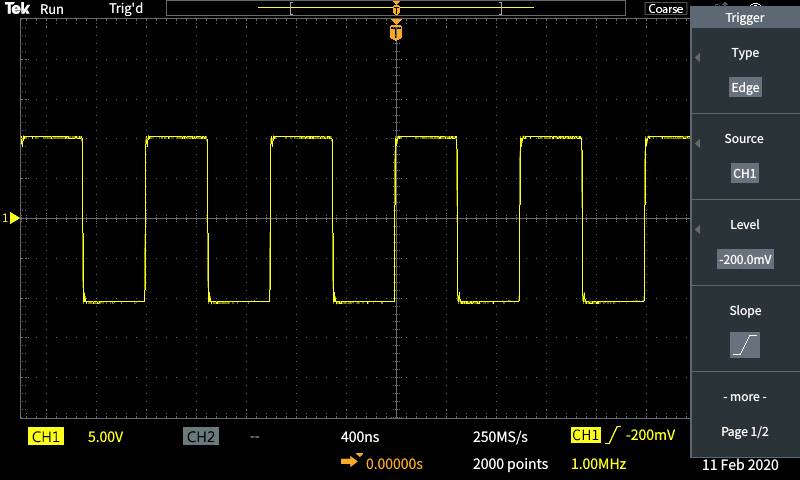

Het triggersysteem is ontworpen voor het opsporen van storingen in moderne schakelingen, waarin gemengde signalen optreden. Naast een basisflenstrigger bevat het systeem ook impulsbreedten- en runt-triggering, die vooral bij het opsporen van storingen in het digitale deel van schakelontwerpen nuttig zijn.
De pulsverlenging is perfect geschikt voor het zoeken naar kortstondige glitches of time-outtoestanden. Runt-triggers dienen voor de registratie van signalen waarvan de amplitude kleiner is dan verwacht.
De oscilloscoop uit de serie TBS1000C beschikt over meerdere detectiemodi. De standaard-detectiemodus is de aftastmodus, die geschikt is voor de meeste toepassingen. De piekwaardermodus is handig bij het opsporen van signaalpieken en de middenwaardemodus kan u helpen om de ruis bij de zich herhalende signalen te verminderen.

Automatische metingen en analyse

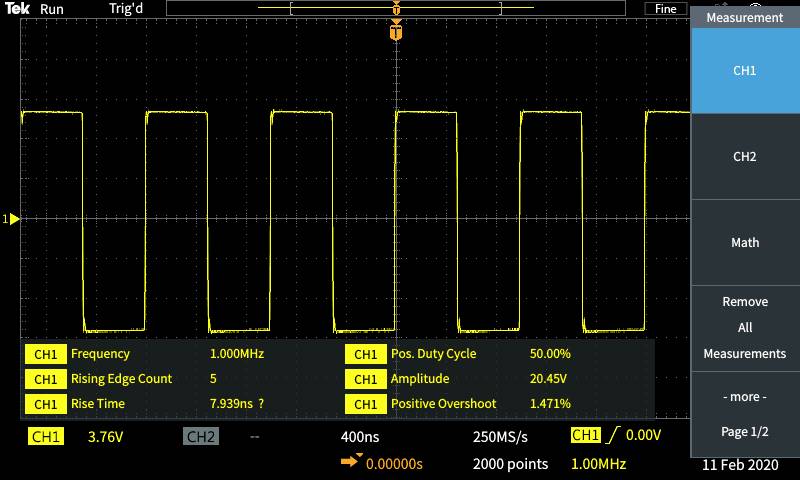

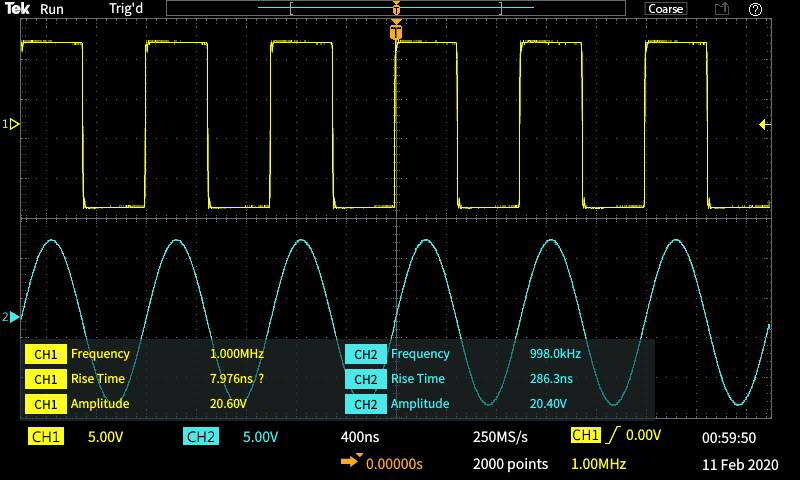

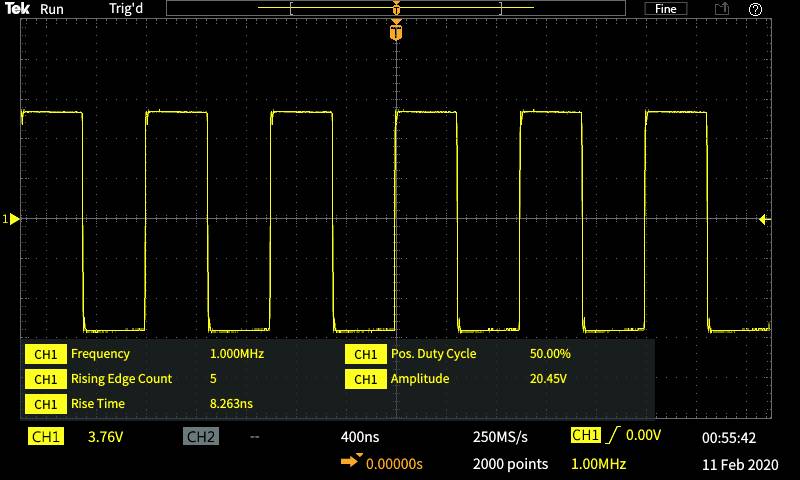

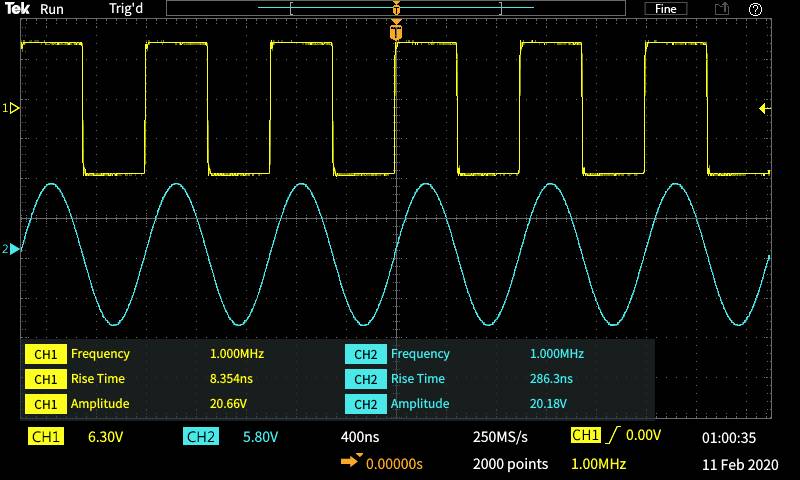

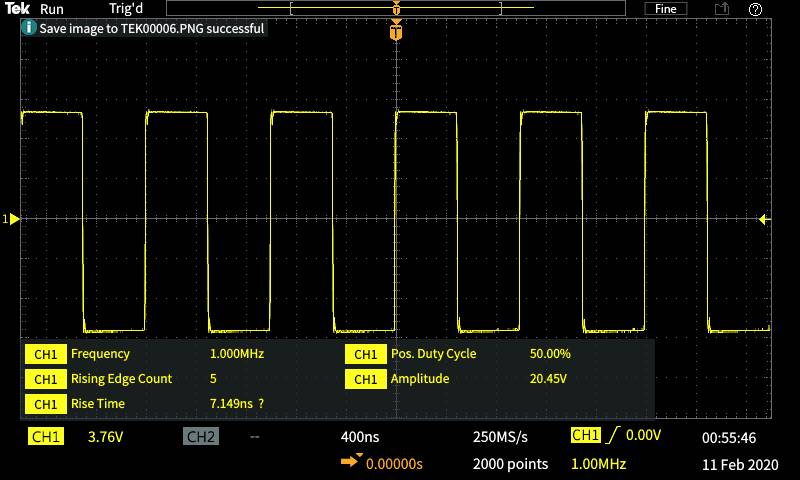

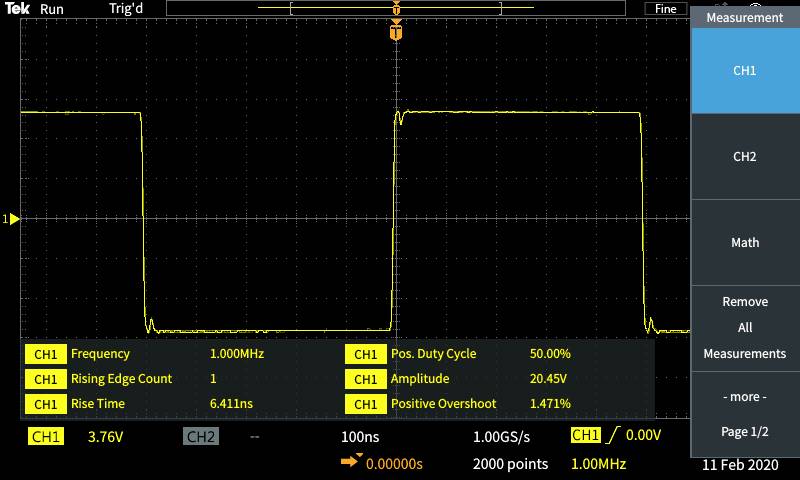

Een uitgebreide reeks automatische metingen maakt een snelle en gemakkelijke controle van een groot aantal signaalomstandigheden bij verschillende toepassingen mogelijk. De metingen worden op één scherm weergegeven. Ze zijn onderverdeeld in vier categorieën: Frequentie, tijd, amplitude en oppervlak.
Alle metingen worden op een scherm voor het selecteren van meetresultaten weergegeven, waarmee u uit 32 automatische metingen kunt kiezen, in plaats van door talrijke menu's te hoeven klikken.
De metingen worden aan de hand van de bron in kleur gemarkeerd en op transparante achtergrond weergegeven, zodat de signalen niet door de meetwaarden worden afgedekt.

FFT-functie

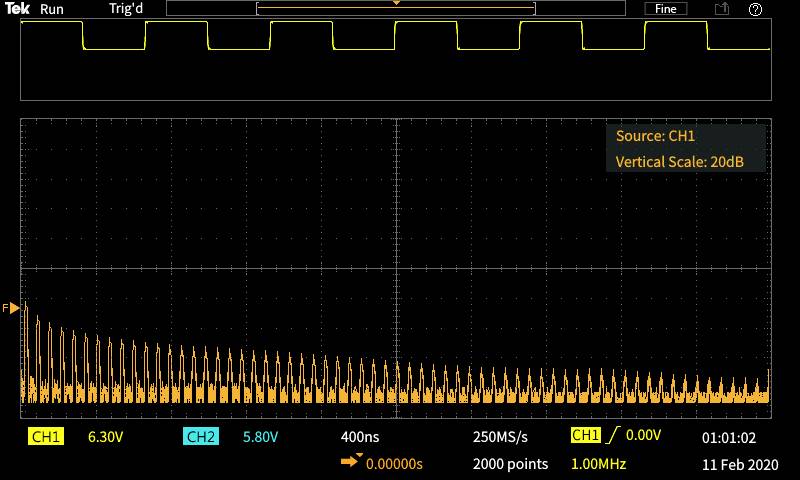

U kunt zich helderheid verschaffen over de in de signalen aanwezige frequenties door met de FFT-toets aan de voorkant de FFT-functie op te roepen.
U kunt alleen de FFT weergeven of de weergave van het bronsignaal inschakelen om zowel de frequentie als het signaal in het tijdbereik te kunnen zien. Een transparante weergave geeft belangrijke instellingen weer, zonder de FFT-weergave te blokkeren.

HelplEverywhere ®
Het helpEverywhere ® systeem biedt helpteksten met afbeeldingen, waarin de verschillende instellingen worden uitgelegd, zodat nieuwe gebruikers gemakkelijker kunnen bepalen welke metingen ze gebruiken en hoe de meetresultaten moeten worden geïnterpreteerd.
De Help-taal komt overeen met de betreffende gebruikersinterface.

Innovatieve nieuwe opleidingsoplossingen
De oscilloscoop uit de serie TBS1000C biedt meerdere functies waarmee de leraar meer tijd kan besteden aan het lesgeven van basisconcepten. Het handboek „oscilloscopen – inleiding” is in het TBS1000C-helpsysteem geïntegreerd. Door op de Help-toets aan de voorkant te drukken krijgt u toegang tot informatie over de basisfuncties van de oscilloscoop en een overzicht van de oscilloscoop TBS1000C, de bedieningselementen en enkele tips voor het gebruik.

Functies zoals auto-setup, cursor en automatische metingen kunnen op de apparaten worden gedeactiveerd. Door het deactiveren van functies kunnen leerlingen basisconcepten leren en begrijpen hoe de horizontale en verticale besturingselementen voor het registreren van het signaal worden gebruikt, hoe het raster werkt voor het meten van tijd en spanning en hoe de signaaleigenschappen handmatig worden weergegeven/berekend.

Via de geïntegreerde opleidingsdocumentatie-functie kunnen docenten labo-oefeningen in het apparaat laden, zodat de deelnemers aan de cursus op elk station een handleiding ter beschikking staan. Bovendien biedt deze functie een gestructureerd kader waarbinnen leerlingen in de leergang gegevens kunnen verzamelen die in hun rapporten moeten worden opgenomen. In het Courseware Resource Center zijn meer dan 100 voorbeeldlaboratoriumoefeningen beschikbaar om te downloaden.

Flexibele gegevensoverdracht

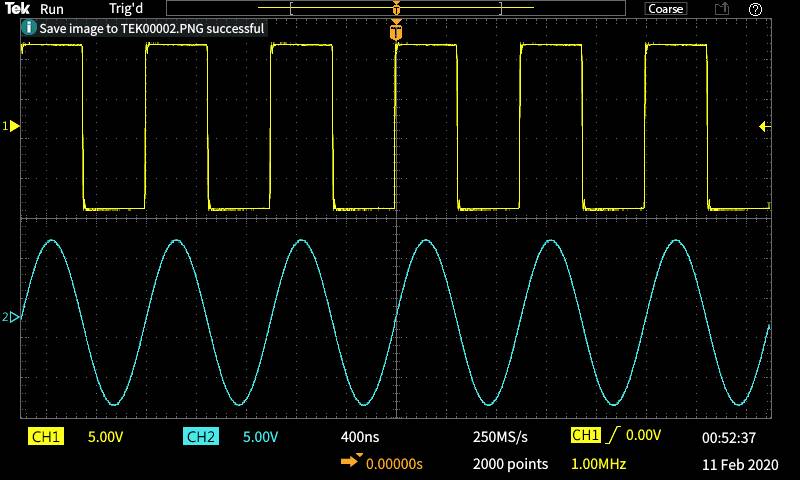

De USB-hostaansluiting aan de voorkant van het apparaat vergemakkelijkt het opslaan van apparaatinstellingen, screenshots en curvegegevens op een USB-stick.

TekScope
De TekScope-software breidt de vaardigheden van uw apparaat uit door op eenvoudige wijze gegevens direct van uw oscilloscoop naar uw PC over te dragen, zodat een offline-analyse kan worden uitgevoerd. Via de op afstand bestuurbare analysefuncties voor laboratoriumoscilloscopen kunt u in een gebruikersomgeving die zeer vergelijkbaar is met die van onze krachtige apparaten, op de meest gebruikte bussen (I2C, SPI, CAN, CAN-FD, LIN, en UART) protocoldecoderingen uitvoeren, geavanceerde analysefuncties voor onbeperkte metingen, trends, histogrammen, zoeken en markeren en kunnen offline-signaalanalyses uitvoeren.

PC-aansluiting

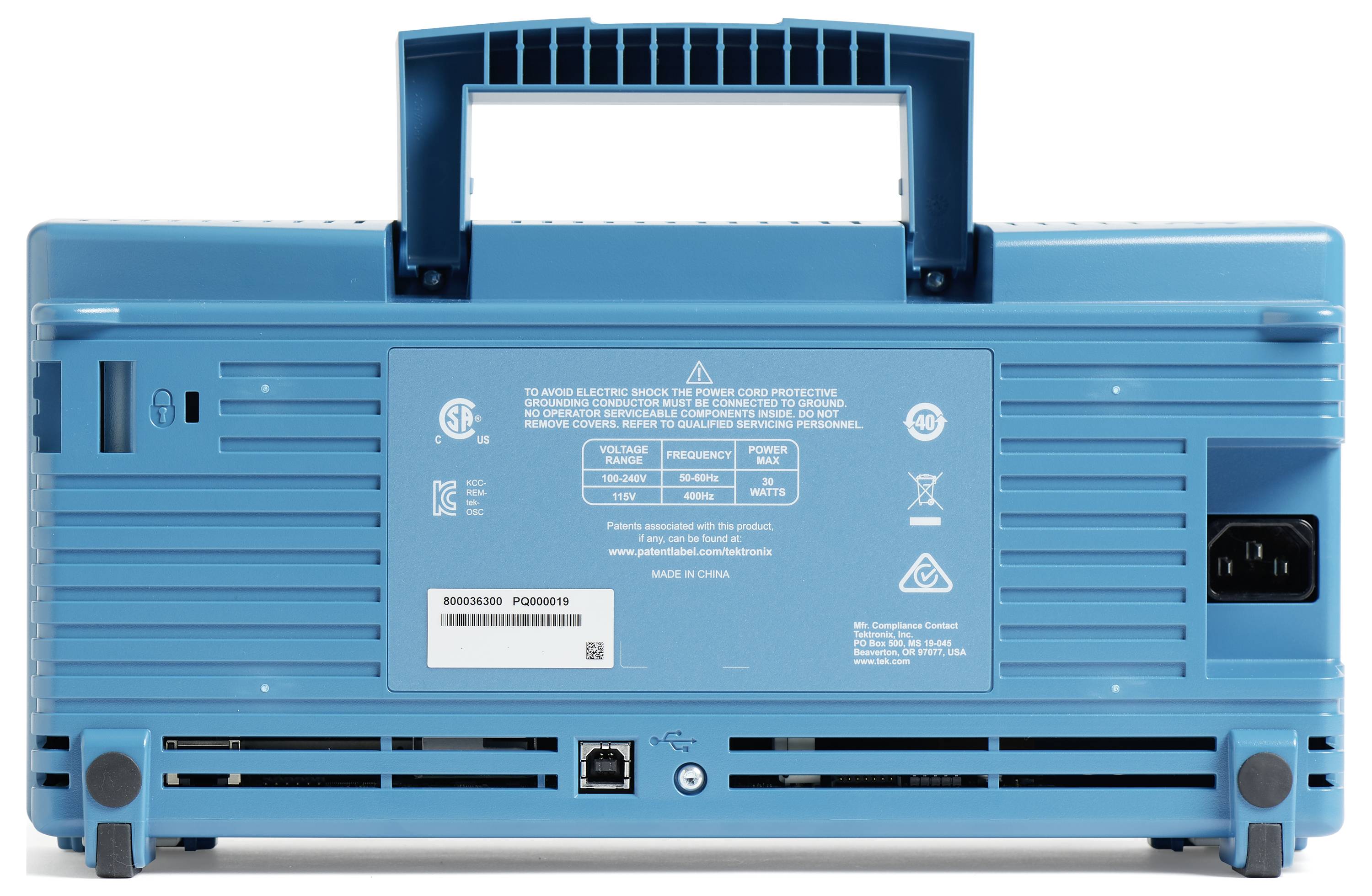

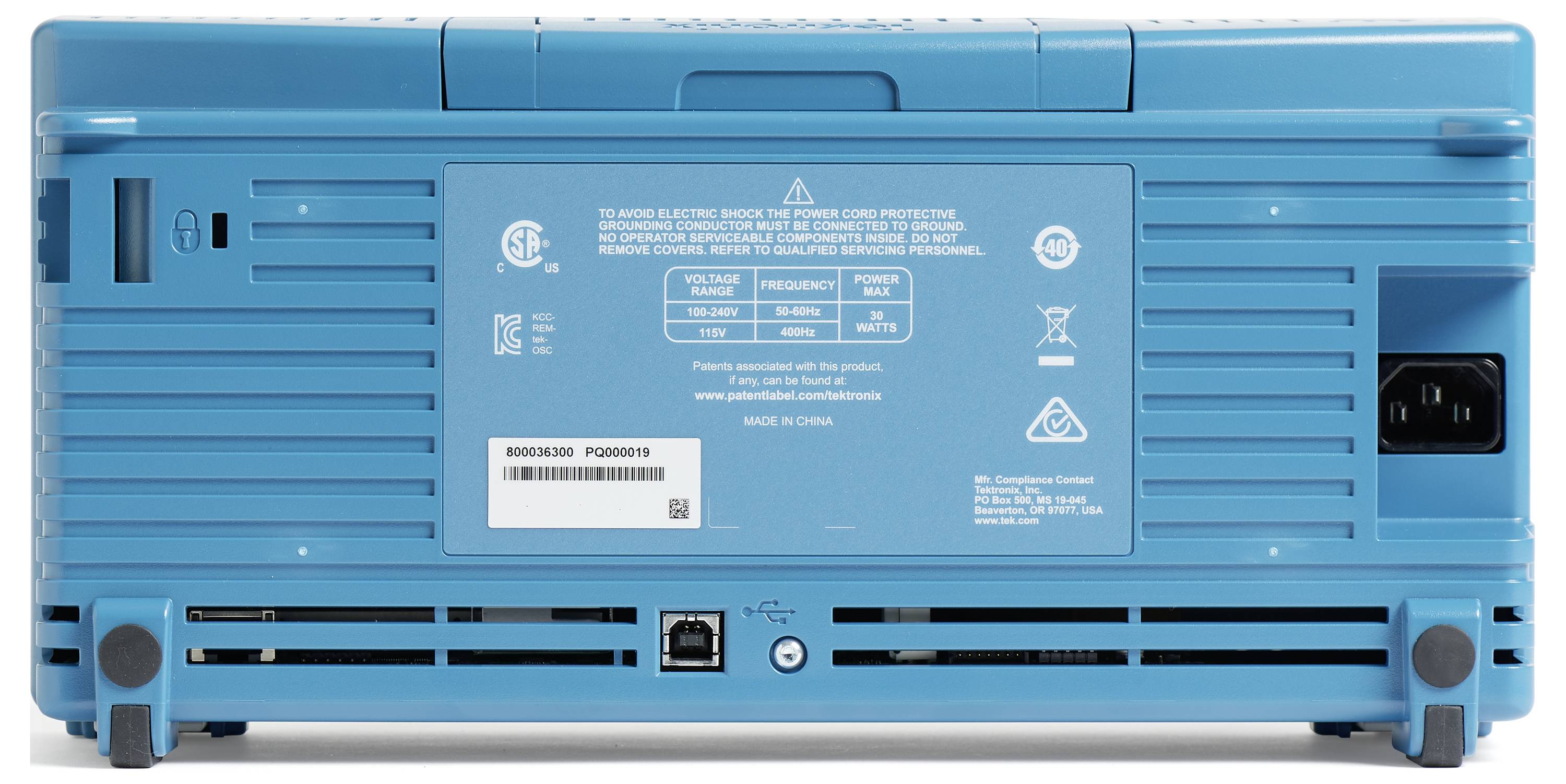

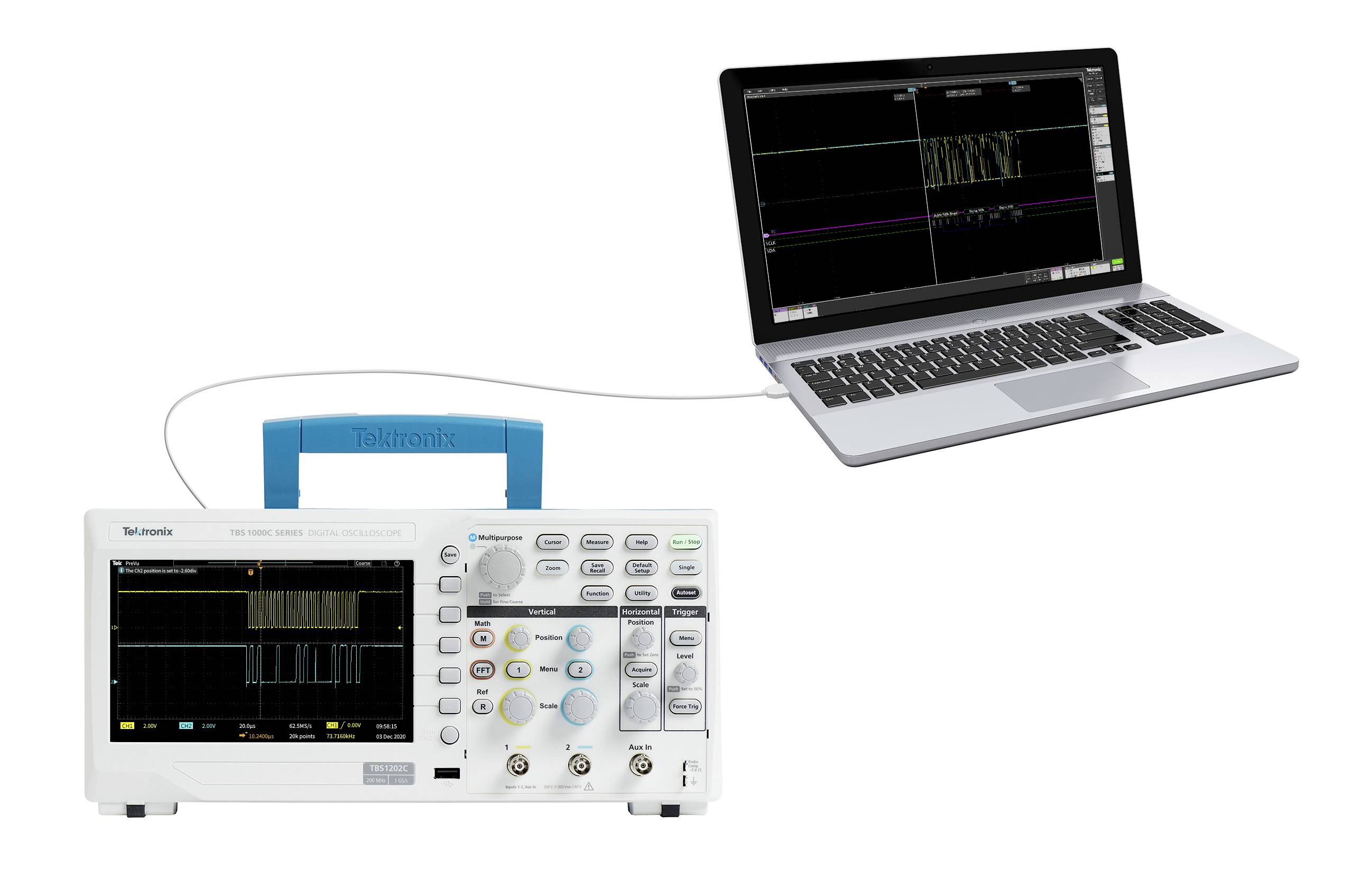

Na het aansluiten van een PC via de USB-interface aan de achterkant van het apparaat kunnen met behulp van de PC-communicatiesoftware OpenChoice ® (verkrijgbaar Tektronix- Sleep de inhoud van het beeldscherm en de signaalgegevens eenvoudig naar de stand-alone desktop-toepassing of rechtstreeks naar Microsoft Microsoft Word en Excel.

Kickstart
KickStart biedt laboratoriumapparaatbesturing, geautomatiseerde gegevensregistratie en de mogelijkheid voor meetopnamen van verschillende apparaten in het laboratorium. De verzamelde gegevens kunnen grafisch worden weergegeven om meer inzicht te krijgen of voor verdere analyse in verschillende formaten worden geëxporteerd. De software ondersteunt oscilloscopen, Digital Multi Meters (DMM), netvoedingen en Source Measure Units (SMU).


De teksten voor dit artikel zijn automatisch vertaald.
