Tektronix TBS1052C Digitale oscilloscoop 50 MHz 1 GSa/s 20 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s) kopen ? Conrad Electronic

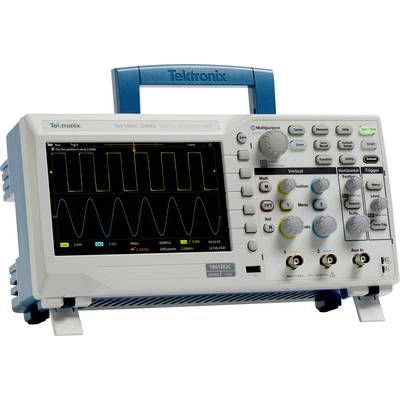

Oscilloscoop toont twee golfvormen op het scherm: een geel rechthoeksignaal en een blauw sinusvormig signaal. Het apparaat is van Tektronix.

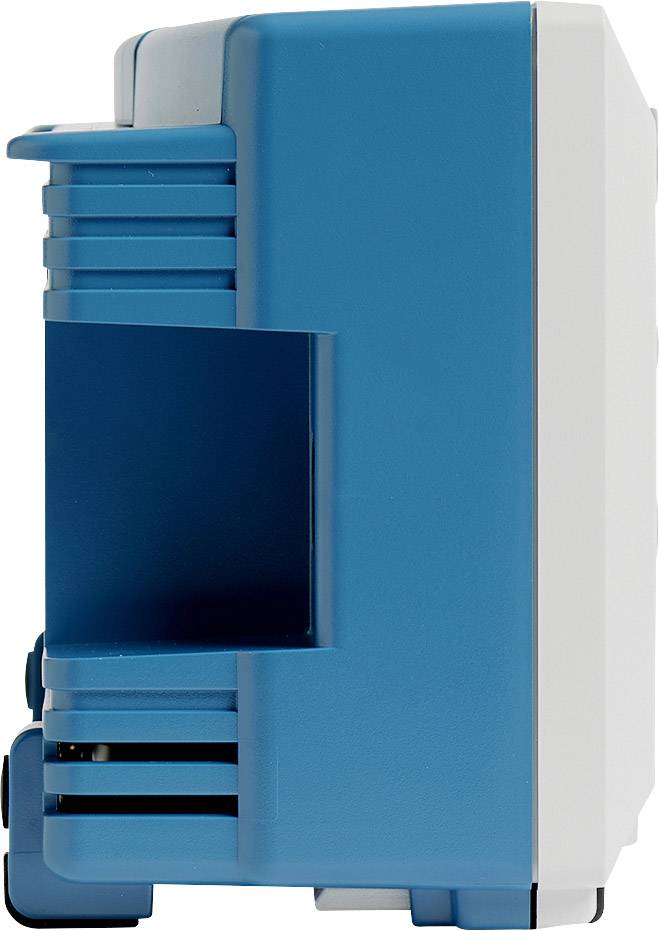

Blauw, rechthoekig apparaat met open zijcompartimenten en een gegroefde oppervlakte, zij-aanzicht tegen een neutrale witte muur.

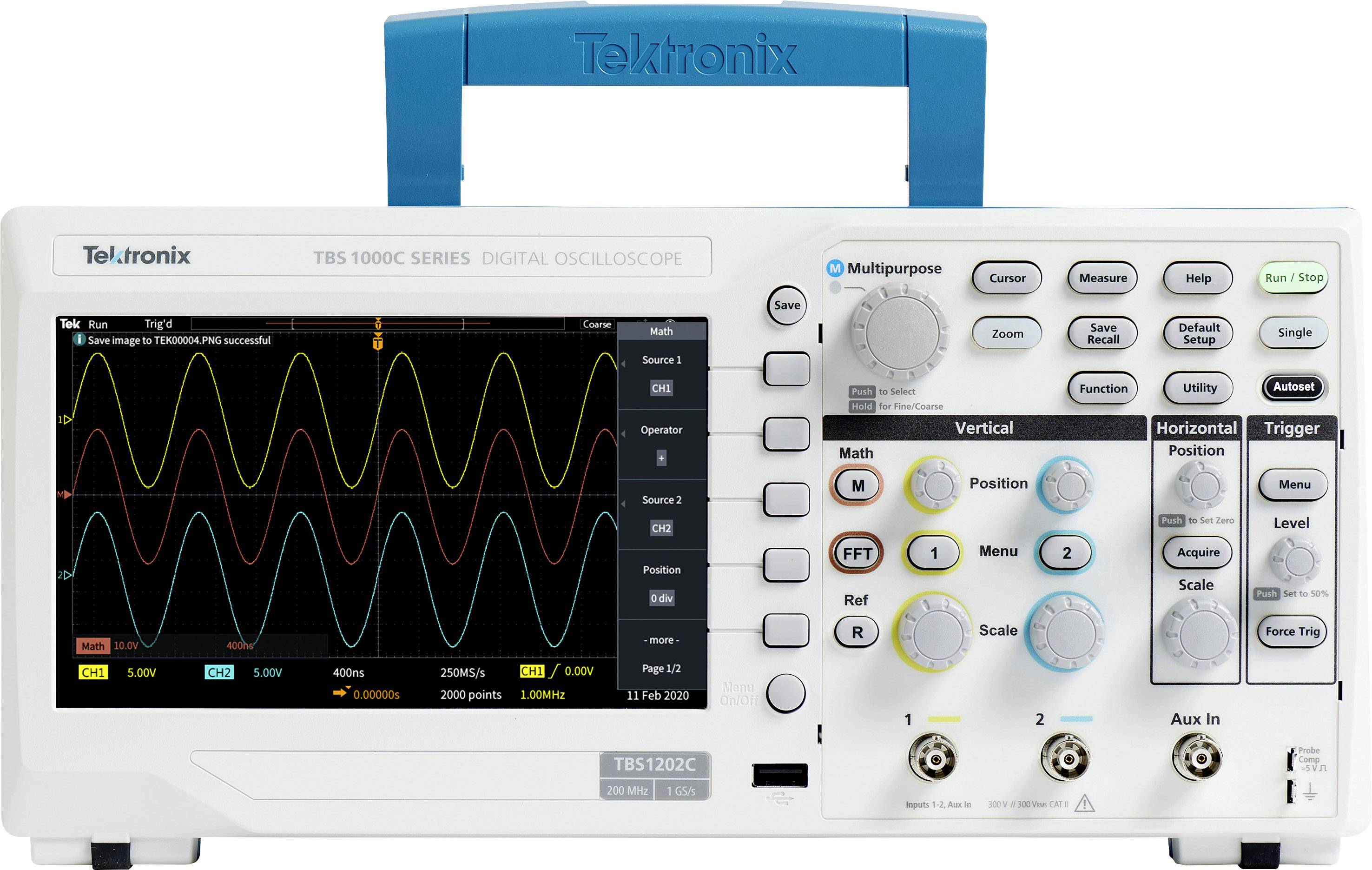

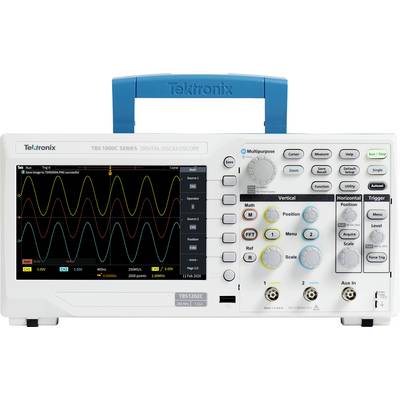

'Oscilloscoop uit de TBS1000C-serie met een golfvormweergave op het scherm. Verschillende bedieningsknoppen zijn zichtbaar aan de rechterkant.'

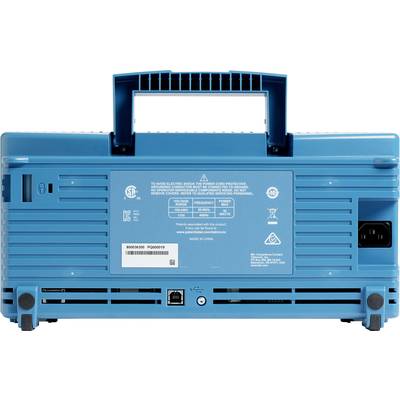

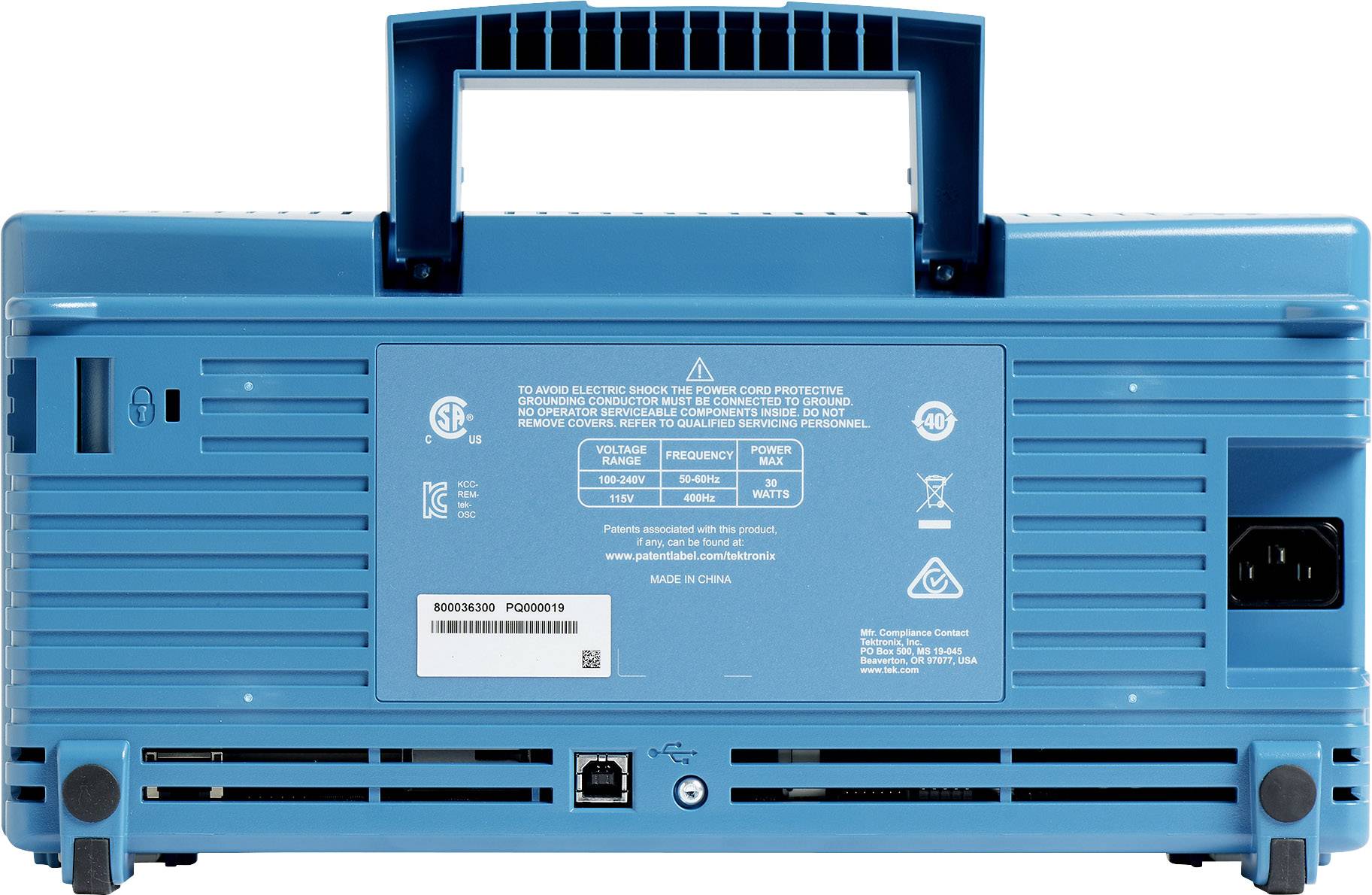

De achterkant van een draagbaar blauw apparaat met handgreep en verschillende aansluitingen. Veiligheidsaanwijzingen en technische details zijn erop afgedrukt.

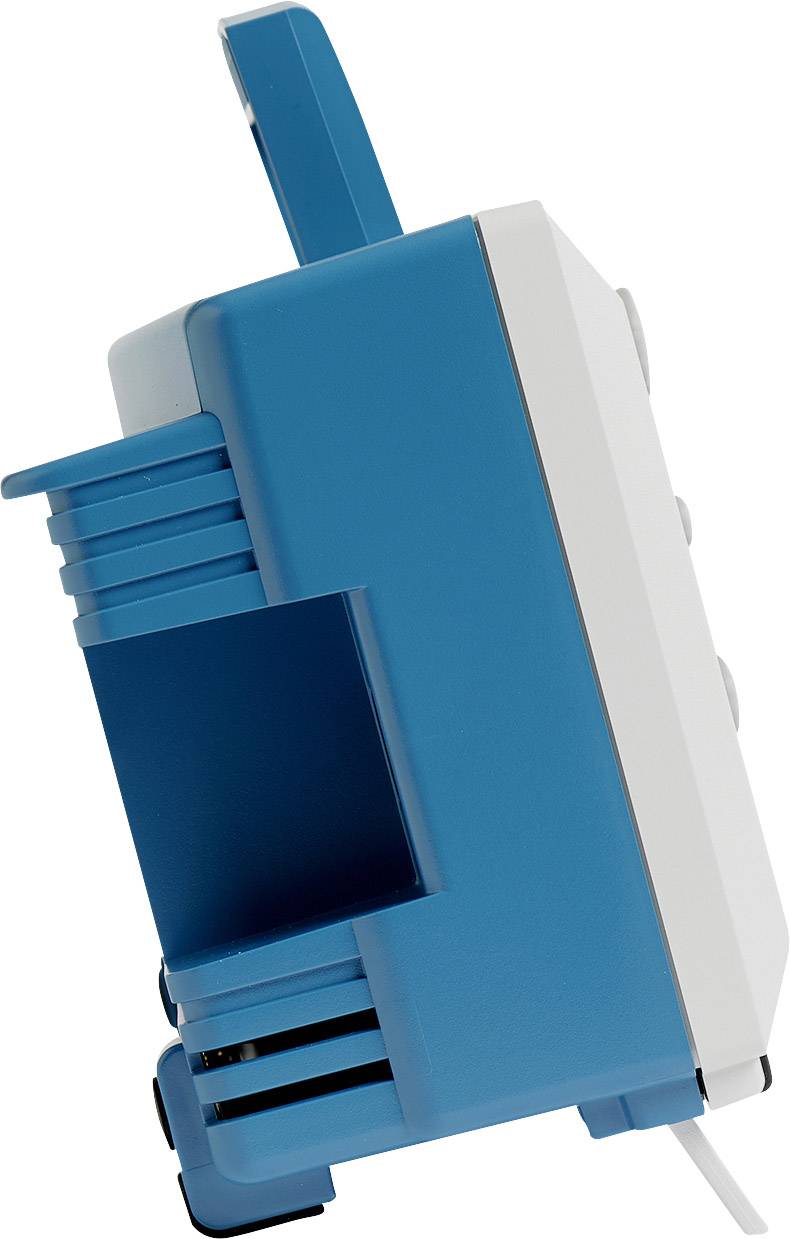

Een blauw-wit elektrisch apparaat met zijdelingse ventilatiesleuven en een handgreep aan de bovenkant, getoond in zijaanzicht.

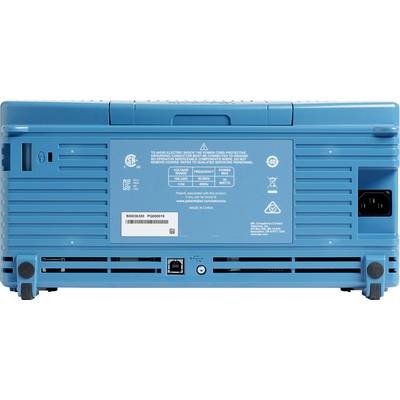

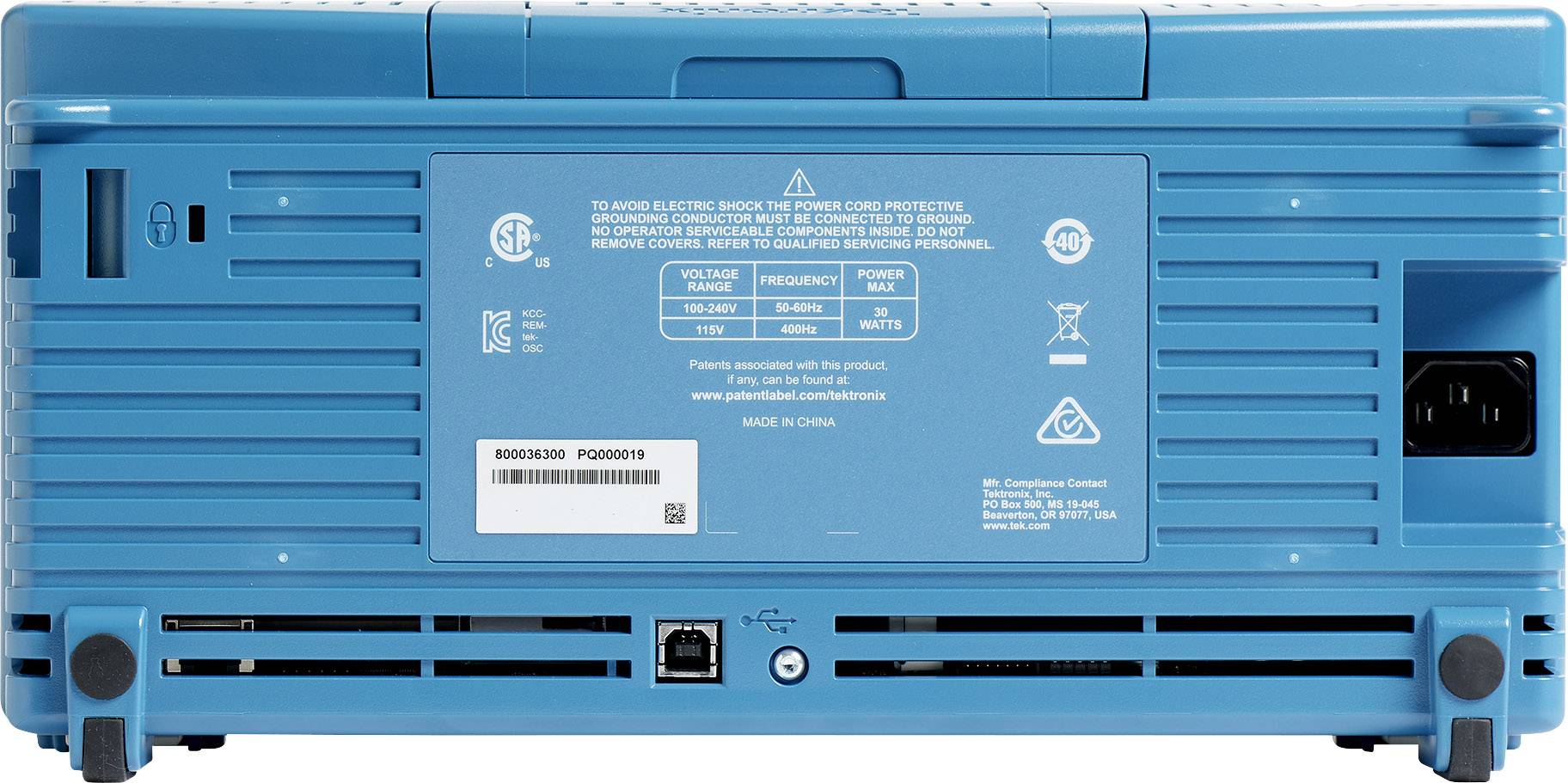

Achterkant van een blauw elektrisch apparaat met meerdere aansluitingen, inclusief stroomaansluiting en bedieningsinstructies in het Engels.

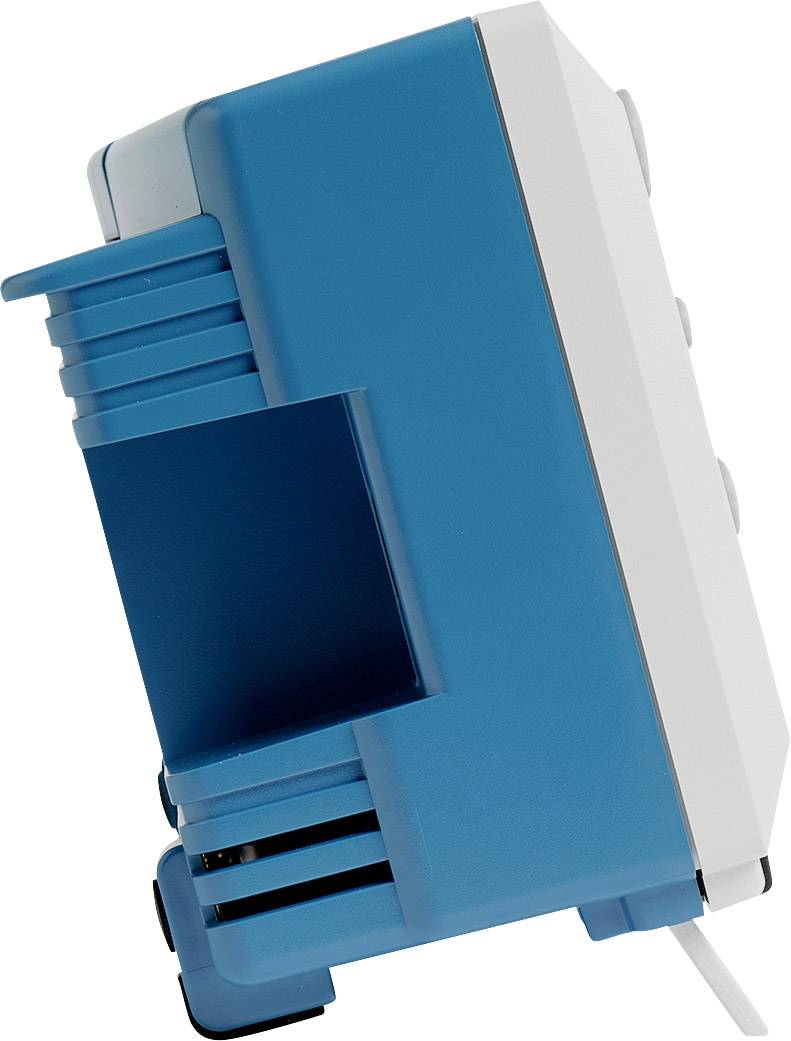

Een blauw, rechthoekig apparaat met witte elementen, vermoedelijk een industrieel besturingsapparaat, weergegeven van opzij.

Een blauw draagbaar audioapparaat van achteren, met zichtbare ventilatiesleuven, aansluitingen en een handgreep.

1/8

Datasheet (PDF)

Morgen leverbaar

19 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 536,36 / Stuk)

€ 574,38

-7 %

€ 536,36

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Digitale oscilloscoop TBS1052C

Bandbreedte: 50 MHz
Aantal analoge ingangen (max.) 2
Betaalbare prestaties in compact design

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 50 MHz

Samplingrate/kanaal: 1 GSa/s

Scherm: 7" (17.78cm) TFT-kleurendisplay 800x480

Resolutie: 8 Bit

Beeldschermgrootte: 7 inch

Bijzonderheden: Digitaal geheugen (DSO)

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Ingangsimpedantie: 1 MΩ ±2%

Ingangskoppeling: AC, DC

Voedingsspanning: 230 V/AC

Afm.: (l x b x h) 124.2 x 326.3 x 158 mm

Gewicht: 2000 g

Scherm: 800 x 480 Pixel

Breedte: 326.3 mm

Hoogte: 158 mm

: 124.2 mm

Interfaces: USB
USB-host

Geheugendiepte/kanaal: 20 kpts

Type: TBS1052C

Documenten en downloads

Datablad

Datablad 2267355 Tektronix TBS1052C Digitale oscilloscoop 50 MHz 1 GSa/s 20 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2267355 Tektronix TBS1052C Digitale oscilloscoop 50 MHz 1 GSa/s 20 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2267355 Tektronix TBS1052C Digitale oscilloscoop 50 MHz 1 GSa/s 20 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Omschrijving

De digitale geheugenoscilloscopen uit de serie TBS1000C bieden betaalbare prestaties in een compact design. Ze zijn zodanig ontworpen dat ze voldoen aan de eisen van hedendaagse onderwijsinstellingen, embedded design-technici en fabrikanten.
De apparaten hebben een 7-inch (17,78 cm) WVGA-kleurendisplay met een sampling rate van maximaal 1 GS/s en bandbreedtes van 50 MHz tot 200 MHz. De apparaten worden geleverd met een innovatief cursusmateriaalsysteem, dat lab-oefeningen met stap-voor-stap-instructies voor gebruik door studenten bevat. Het HelpAnywhere-systeem biedt nuttige tips en aanwijzingen voor de hele gebruikersinterface om het apparaat toegankelijker te maken voor nieuwe gebruikers.

Uitvoering

7-inch WVGA-kleurenscherm met 15 horizontale onderverdelingen, die 50% meer signaal weergeeft
32 geautomatiseerde metingen
Dubbel venster FFT met gelijktijdige weergave van tijd en frequentiebereik
Trigger-frequentieteller
Draai- en zoomfunctie
Geringe afmetingen en laag gewicht
Ventilator zonder design draagt bij aan een geluidsarme werking
Meertalige gebruikersinterface met ondersteuning voor 10 talen in de gebruikersinterface en paneeloverlay.
