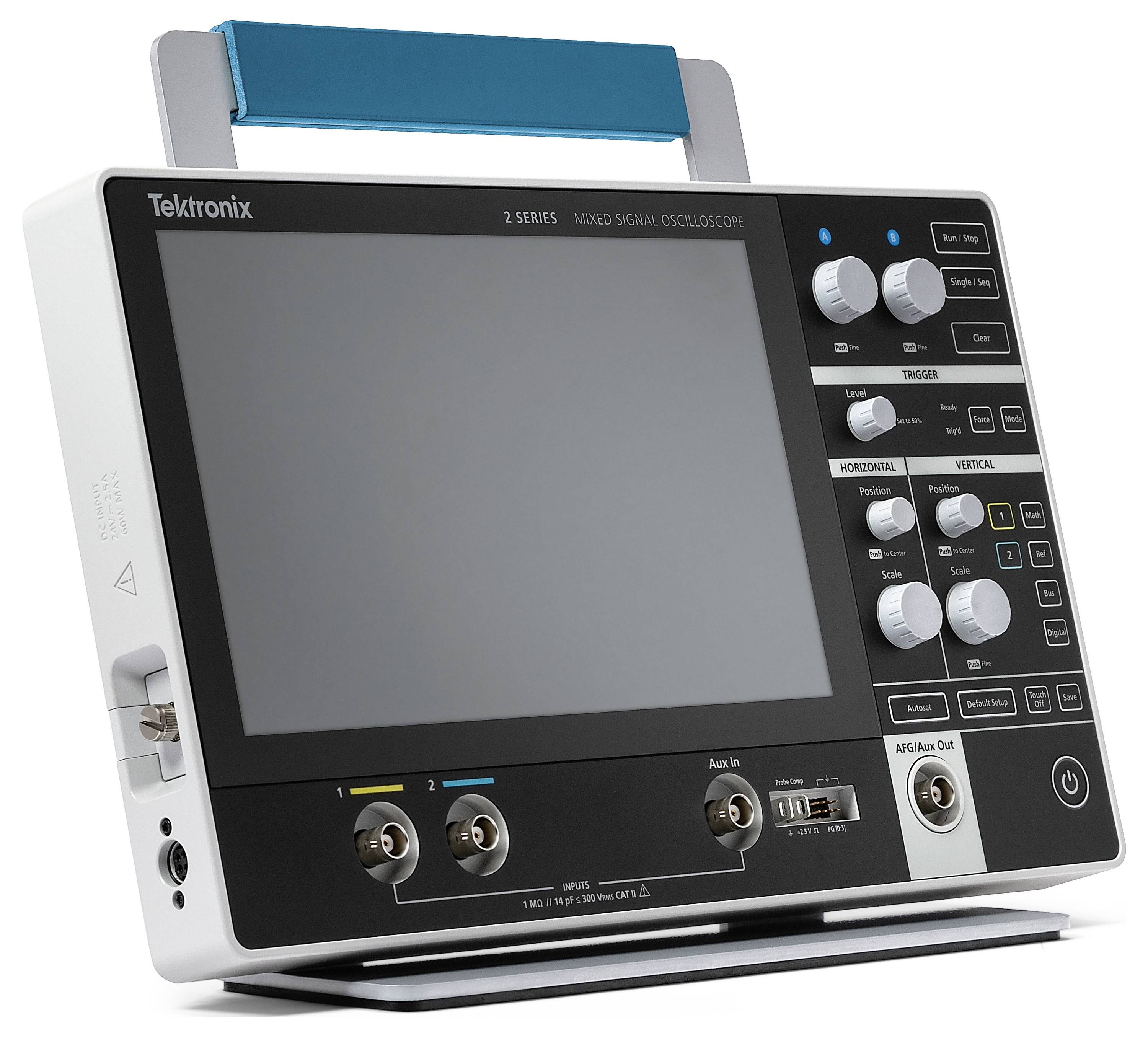

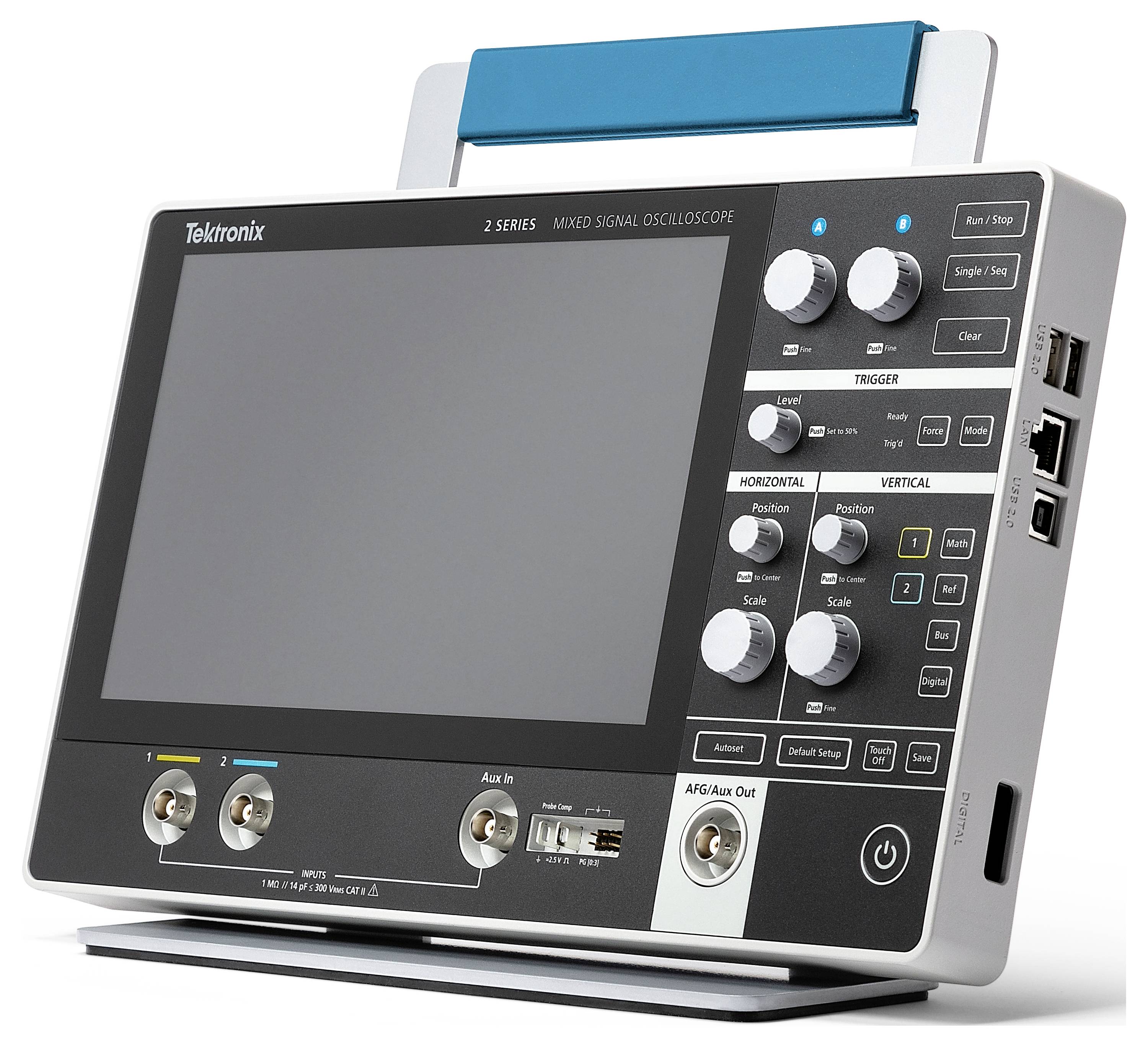

Tektronix MSO22-EDU 2-BW-100 Digitale oscilloscoop 100 MHz 1.25 GSa/s 10000 kpts Mixed-signal (MSO) 1 stuk(s)

Compacte en veelzijdige oscilloscoop voor het dagelijks debuggen
De MSO-serie 2 beschikt over 2 analoge kanalen, 100 MHz bandbreedte, 1,25 GS/s sampling rate, 16-kanaals MSO, 50 MHz AFG, digitale 4-bits bitpatroongenerator, comforttrigger en protocoldecodering - alles in een compacte behuizing met een dikte van 1,5". De MSO serie 2 is DE oscilloscoop voor het elektronisch debuggen en testen, ongeacht waar u werkt.
Met een capacitief touchscreen en een zeer intuïtieve gebruikersinterface, die speciaal voor het touch-bedrijf is ontwikkeld, maakt de MSO serie 2 deel uit van de bekroonde oscilloscopen van de volgende generatie Tektronix. De deelbare gebruikersinterface en de programmatische interface vergemakkelijken het gebruik van elke Tektronix-oscilloscoop van de volgende generatie.
Het optionele accupack breidt de mogelijkheden van het apparaat uit, zodat hetzelfde apparaat dat in het laboratorium wordt gebruikt ook ter plaatse kan worden gebruikt.
Een groot assortiment compatibele sondes en een doordachte accessoireset maken van de MSO-serie 2 het krachtigste en meest veelzijdige apparaat in zijn klasse, dat geschikt is voor een groot aantal toepassingen.

Intuïtief touchscreen met vereenvoudigde frontplaat
De MSO serie 2 beschikt over dezelfde bekroonde gebruikersinterface als de hoogwaardige Tektronix-oscilloscopen en ondersteunt touchscreen-interacties zoals u dat van een tocompatibel consumentenapparaat verwacht.
Trek de signaalposities naar links/rechts of naar boven/beneden om de horizontale en verticale positie aan te passen of door een vergrote weergave te draaien
Door het samenvoegen (pinch) of spreiden van de vingers kunt u de schaal wijzigen of in horizontale of verticale richting vergroten/verkleinen.
Veeg van rechts over het scherm om de balk met resultaten te verbergen of van boven naar beneden om de menu's linksboven op het scherm weer te geven.
De vereenvoudigde frontplaat bevat belangrijke toetsen en knoppen met kleurgecodeerde LED-ringverlichting, die een snelle toegang en een eenvoudige aanpassing van de meest gebruikte apparaatinstellingen mogelijk maken.
Door de membraanschakelaartechnologie is het robuust, geschikt voor gebruik in ruwe omgevingen en eenvoudig te reinigen.
De combinatie van een geoptimaliseerd frontpaneel en een intuïtief touch-oppervlak maakt het voor elke nieuwe technicus mogelijk om het apparaat zelfstandig te begrijpen en te gebruiken.
Bovendien worden een USB-muis en een toetsenbord ondersteund en kunnen als derde interactiemethode met het apparaat worden gebruikt.

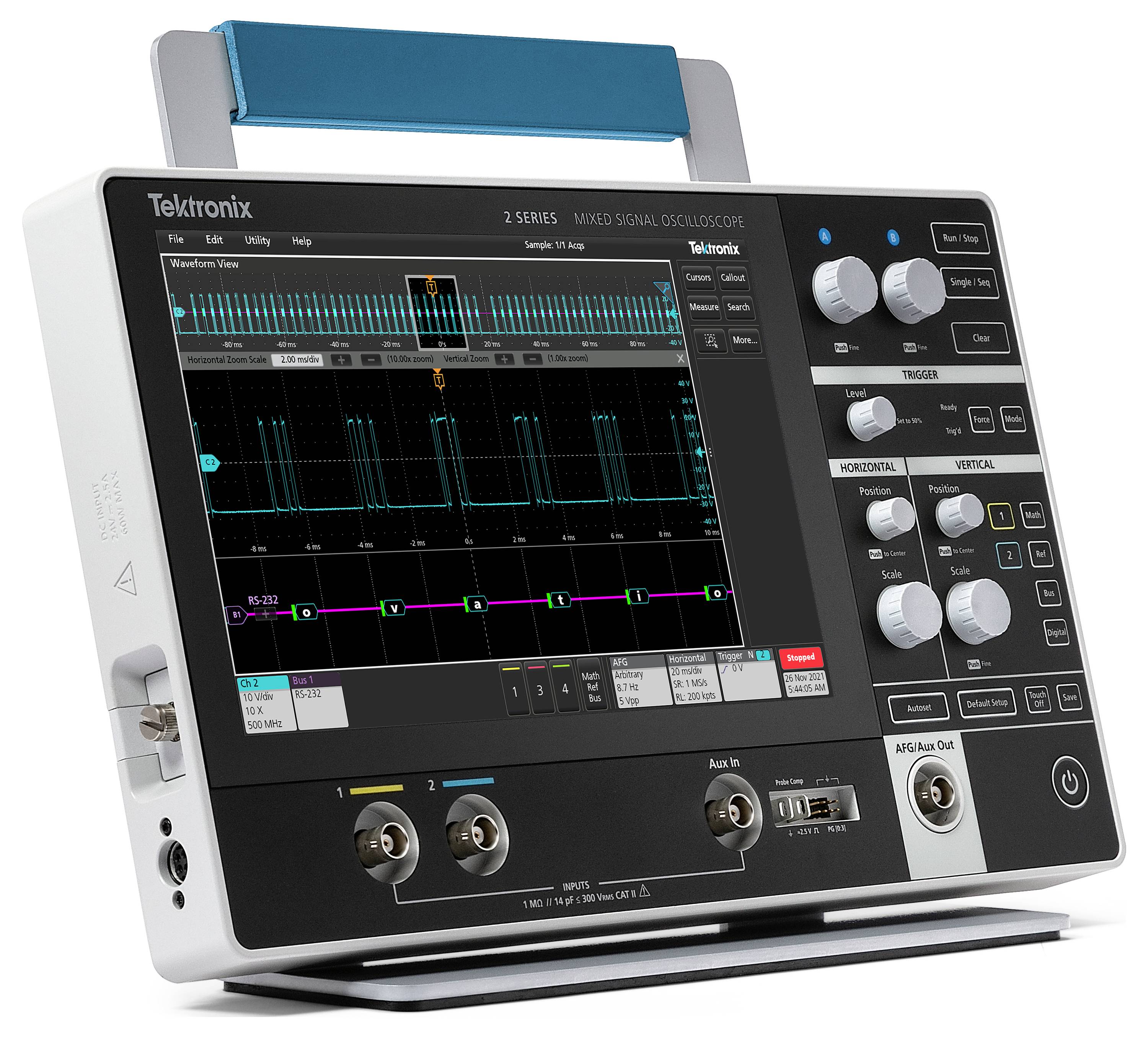

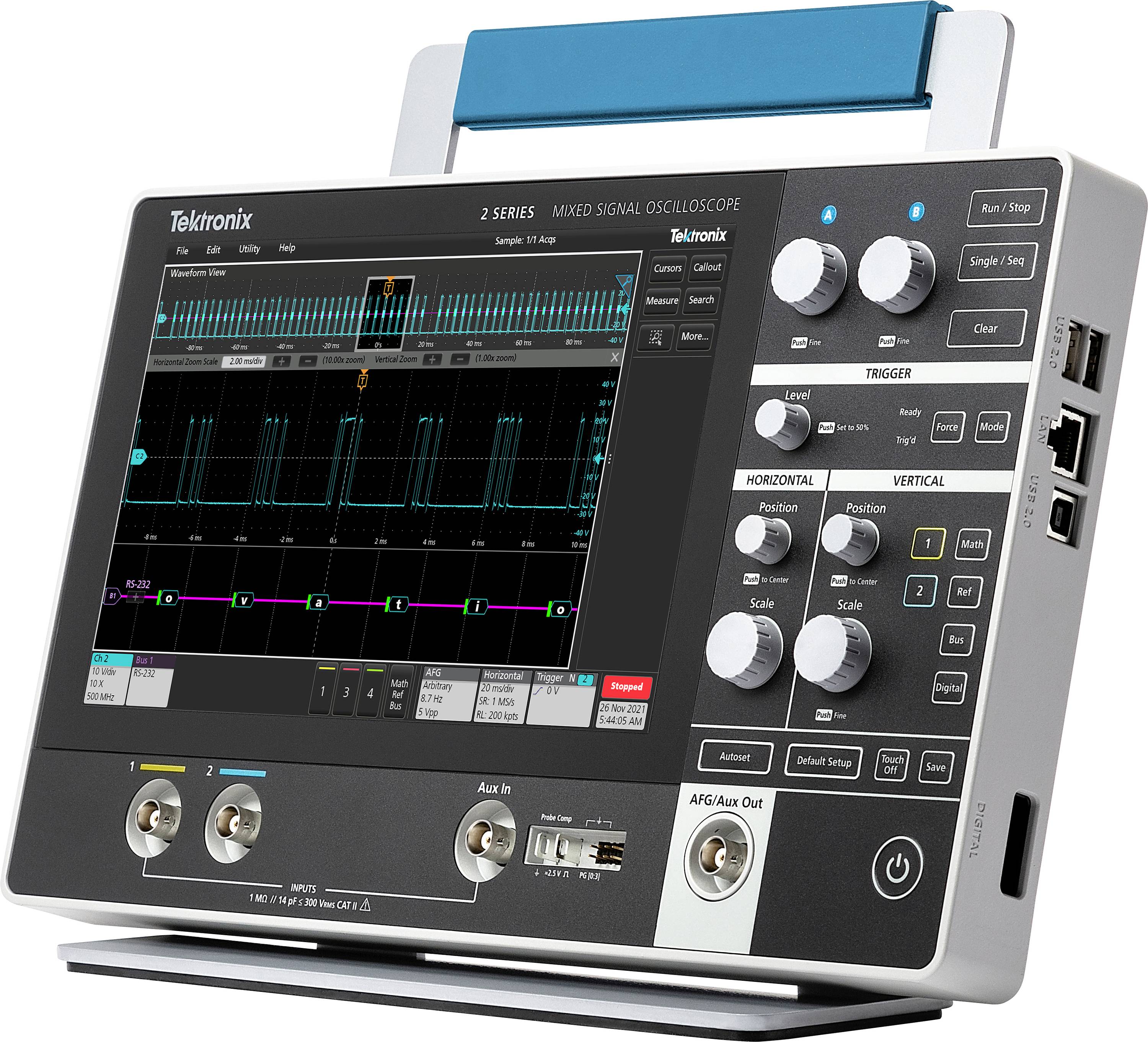

Bijzonder gebruiksvriendelijke interface met uitgebreide analyse voor snel inzicht de gebruikersinterface van de MSO-serie 2 is vanaf de grond ontwikkeld voor gebruik met touch. Alle belangrijke informatie wordt weergegeven als een reeks badges met visuele aanwijzingen om verbanden te tonen. Met slechts één vingertip krijgt u direct toegang tot de apparaatconfiguratie of het signaalbeheer.
De MSO serie 2 beschikt in deze klasse over een revolutionaire nieuwe weergavemodus, de stapelmodus. Traditioneel werden alle vormen van bochten op een beeldschermraster geplaatst, wat was toe te leiden tot ongewenste compromissen.
De verticale schaal en de positie van elke signaalvorm moeten zo worden ingesteld dat ze elkaar niet overlappen, wat was dat er slechts een klein percentage van het ADC-bereik wordt gebruikt, met het resultaat van onnauwkeurige metingen.
De aanpassing van de verticale signaalvormschaal en de positie van de vorm leidt tot overlap, zodat het moeilijk wordt om details op één vorm te onderscheiden.
In de gestapelde weergavemodus krijgt elke signaalvorm een eigen laag (extra raster), die het gehele ADC-bereik weergeeft, om maximale zichtbaarheid en nauwkeurigheid te garanderen. Bovendien kunnen groepen kanalen worden overbelast om een visuele vergelijking van de signalen mogelijk te maken.
De MSO-serie 2 biedt een uitgebreide set standaardgereedschappen, waaronder:
Signaalvorm- en beeldscherminal-cursor met door de gebruiker te kiezen afleespositie
37 geautomatiseerde metingen met meetstatistieken en gating, met de mogelijkheid om een onbeperkt aantal metingen toe te voegen, van de ene gebeurtenis naar de andere te navigeren en het minimale of maximale resultaat direct weer te geven
Fundamentele en uitgebreide signaalvormwiskunde, inclusief bewerking van arbitraire vergelijkingen.
BasisFFT-analyse met opties voor weergave van grootte of fase, meerdere opties voor aanpassing van venstertype, gating en eenheden.
Het grote display van de MSO-serie 2 biedt niet alleen veel ruimte voor de signaalweergave, maar ook voor plots, meetreseringstabellen, bus-decodertabellen en nog veel meer. U kunt de verschillende weergaven vergroten, verkleinen en verschuiven, zoals het voor uw toepassing het meest geschikt is.

Triggering
Het herkennen van een apparaatfout is slechts de eerste stap. Voor het bepalen van de oorzaak moet vervolgens de gebeurtenis worden geregistreerd. De MSO-serie 2 beschikt over een complete set geavanceerde triggers, inclusief runt, logica, pulsbreedte, trigger, time-out, stijg-/afvaltijd, installatie en vasthouden, serieel pakket en parallelle gegevens die kunnen worden gebruikt voor het vastleggen van complexe zeldzame gebeurtenissen.

Reageren op een gebeurtenis
De in het apparaat geïntegreerde functie „reageren op gebeurtenissen...” stelt gebruikers in staat de oscilloscoop zo in te stellen dat het op bepaalde acties reageert als een bepaalde voorwaarde zoals een trigger-gebeurtenis, een meetgrenzfout, een zoekgebeurtenis of een maskertest optreedt. Dit maakt een eenvoudige registratie en analyse van zelden voorkomende gebeurtenissen mogelijk.

Navigatie en zoeken
Bij een opnamelengte van maximaal 10 Mio punten kunnen veel gebeurtenissen, ja zelfs duizenden seriële pakketten, in één proces worden geregistreerd, waarbij tegelijkertijd de hoge resolutie die nodig is voor de vergrote weergave van speciale signaaldetails wordt behouden.
Het zoeken naar een bepaalde gebeurtenis in een groot signaalrecord kan zonder de juiste zoekgereedschappen zeer tijdrovend zijn.
Met de zoekfunctie kunnen uw registraties automatisch op door de gebruiker gedefinieerde gebeurtenissen worden doorzocht. Alle gebeurtenissen van de gebeurtenis zijn voorzien van zoekmarkeringen om de navigatie te vergemakkelijken. Tot de zoektypen behoren flank, impulsbreedte, timeout, runt, venster, logica, setup en hold, stijg-/afvaltijd en pakketinhoud van parallelle/seriële bussen. U kunt ook snel naar de minimale en maximale waarde van de zoekresultaten springen.

Callouts
Het documenteren van testresultaten en -methoden is belangrijk als gegevens voor een team worden vrijgegeven, metingen later opnieuw worden gemaakt of klantrapporten worden geleverd.
Met een paar vingertips op het scherm kunt u zo veel aangepaste belouts maken als u nodig hebt om de specifieke details op de signaalvormen te documenteren. Bij elke Callout kunt u tekst, positie, kleur, lettergrootte en lettertype aanpassen.
