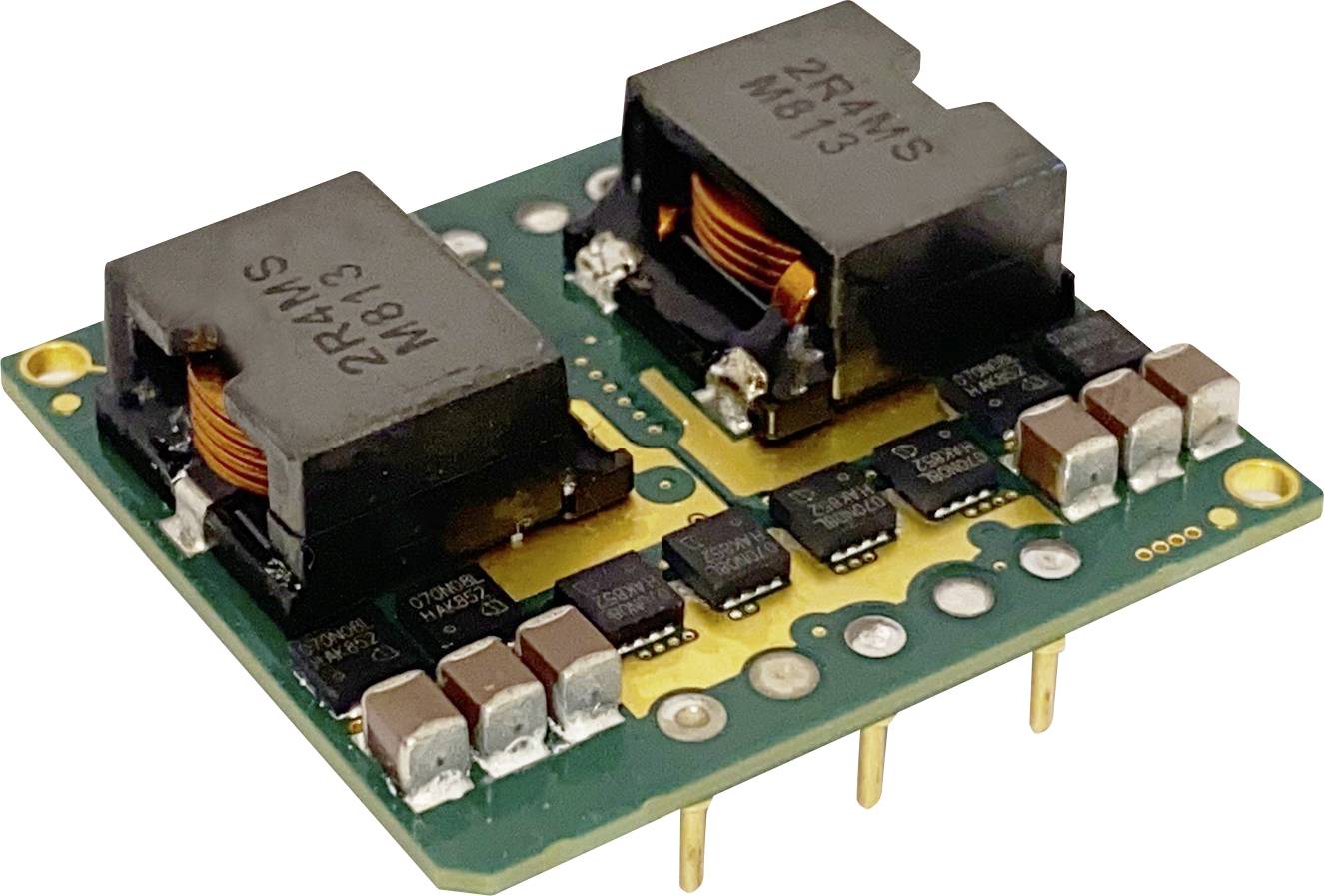

TDK I7A24045A033V-001-R DC/DC-converter 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 86,77
3
3% = € 2,41
€ 84,36
5
4% = € 3,37
€ 83,40
10
5% = € 4,01
€ 82,76
25
5% = € 4,73
€ 82,04
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 86,77 / Stuk)
€ 86,77
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
DC-DC-converter, niet geïsoleerd, printplaatmontage, 16 tel Brick, ingang 18-32VDC, 3.3-18V 45A, 750W, Neg Logic
- Hoog rendement tot 98,5%
- Verder s-instelbereik 3.3 tot 24 V of 3.3 tot 18 V.
- Ingangsbereiks18 tot 60Vdc of 18 tot 32Vdc
- Minimale externe schakeling nodig
- Minimale derating-eisen in omgevingen met lage luchtstroming
- Cascadevermogen van 100 - 750 W door Multi-footprint lay-out (i3/i6/i7)
Technische specificaties
- Soortnaam
DC/DC-converter
- Type
I7A24045A033V-001-R
- Nominale spanning
5 V/DC
- Ingangsspanning (min.)
18 V/DC
- Ingangsspanning (max.)
32 V/DC
- Uitgangsspanning
12 V/DC
-12 V/DC
- Uitgangsstroom (max.)
45 A
- Uitgangsstroom (max.) afgerond
45 A
750 W
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
+125 °C
- Afm.
(l x b x h) 34 x 36.8 x 11.5 mm
- Hoogte
11.5 mm
34 mm
- Breedte
36.8 mm
- Uitgangsspanning (max.)
18 V/DC
- Uitgangsspanning (min.)
3.3 V/DC
- Gewicht
25 g
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 2481379 TDK I7A24045A033V-001-R DC/DC-converter 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2481379 TDK I7A24045A033V-001-R DC/DC-converter 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Inhoud 1 stuk(s)
Garantievoorwaarden
Garantievoorwaarden 2481379 TDK I7A24045A033V-001-R DC/DC-converter 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Inhoud 1 stuk(s)
Omschrijving
De i7A-modules zijn veelzijdig inzetbaar om extra uitgangen uit een bestaande 24 V-, 36 V- of 48 V-busspanning af te leiden, en dat tegen aanzienlijk lagere kosten ten opzichte van geïsoleerde DC/DC-omvormers. Rendement van maximaal 98,5% minimaliseert de interne verliezen en maakt het gebruik van de i7A bij omgevingstemperaturen van -40 tot +125 °C mogelijk, ook bij lage luchtstroming. Het ontwerp van de i7A biedt een geringe restgolfbaarheid en een uitstekende regeldynamiek. Toch komt de module met slechts enkele externe componenten uit, wat was kostenbesparend en ruimte op de printplaat bespaart. Er zijn drie bouwvormen beschikbaar; alle zijn slechts 34 mm breed en 36,8 mm lang. Met een hoogte van slechts 11,5 mm is de open frame-versie bijzonder plat en de juiste keuze voor toepassingen met geforceerde luchtstroom. Bovendien is er een Baseplate-versie voor contactkoeling met een hoogte van 12,7 mm en een type met geïntegreerd koellichaam en een hoogte van 24,9 mm voor convectiegekoelde toepassingsgebieden tot de functionaliteit van de i7A-serie behoort een Trim-pin voor het instellen van de spanning, + Remote Sense, Remote on-Off (positieve of negatieve logica) en beveiligingsfuncties tegen overstroom, Te hoge temperatuur en te lage ingangsspanning.
