TDK ACT45B-220-2P-TL003 Gleichtaktdrosseln/Filter für Signalleistungen Spoel SMD 1812 22 µH 1 Ω 1200 Ω 200 mA 1 stuk(s) kopen ? Conrad Electronic

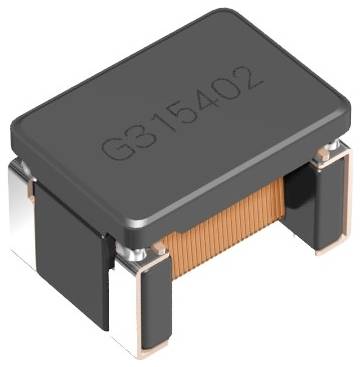

'Een zwart elektronisch onderdeel met de markering G315402, met een rechthoekige vorm en metalen contactpunten aan de basis.'

Soortnaam

Spoel

Bouwwijze

SMD

Inductiviteit (L)

22 µH

Weerstand

1 Ω

Max. temperatuur

150 °C

Datasheet (PDF)

Leverbaar di. 6 okt.

95 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 0,57 / Stuk)

€ 0,57

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Highlights & Details

TDK common mode smoorspoelen/filter ACT45B-220-2P-TL003

Compatibel met een bedrijfstemperatuurbereik van -40 tot +150 °C en daarom geschikt voor voertuigapparaten die hoge temperaturen moeten dragen.
Bedrijfstemperatuurbereik: -40 tot +150 °C
Conform AEC-Q200
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Gelijkklok-impedantie [typ.)1,2 kΩ bij 10 MHz
Gelijkklok-impedantie (min.) 500 Ω bij 10 MHz
Aantal kanalen: 2

Soortnaam: Spoel

Bouwwijze: SMD

Bouwvorm: 1812

Inductiviteit (L): 22 µH

Impedantie bij 100 MHz: 1200 Ω

Testfrequentie: 100 kHz

Meetfrequentie: 10 MHz

Tolerantie ±: 30 %

Weerstand: 1 Ω

Nominale spanning: 50 V/DC

Nominale stroom: 200 mA

Materiaal: Ferriet

: 4.5 mm

Breedte: 3.2 mm

Hoogte: 2.8 mm

Min. temperatuur: -40 °C

Max. temperatuur: 150 °C

Industrieverpakking: Ja

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 4.5 x 3.2 x 2.8 mm

Conform RoHS: Ja

Type: Gleichtaktdrosseln/Filter für Signalleistungen

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3555231 TDK ACT45B-220-2P-TL003 Gleichtaktdrosseln/Filter für Signalleistungen Spoel SMD 1812 22 µH 1 Ω 1200 Ω 200 mA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3555231 TDK ACT45B-220-2P-TL003 Gleichtaktdrosseln/Filter für Signalleistungen Spoel SMD 1812 22 µH 1 Ω 1200 Ω 200 mA 1 stuk(s)

Omschrijving

Filter: onderdrukkend; 1200Ω; SMD; 50VDC; 200mA; 1812; 100kHz
Producent: TDK
Filtertype: onderdrukkend
Impedantie: 1,2kΩ
Montage: SMD
Bedrijfsvoltage: 50V DC
Max. nominale stroom: 200mA
Behuizing - inch: 1812
Behuizing - mm: 4516
Testfrequentie: 0,1MHz
Toepassing filters: BUS, CAN
Werktemperatuur: -40...150°C
