TDE Instruments DPM72-MPPV Procesweergave

Innovatief, individueel en multifunctioneel: de grafische multifunctionele meetinstrumenten DPM72-MPP, -MPPV en -MPPA met RGB-achtergrondverlichting onderscheiden zich door uitgebreide functies en weergavemogelijkheden. Al naargelang het model ondersteunt het instrument de meetmethoden analoog signaal (2 x) 0/2 tot 10 V en/of (2 x) 0/4 tot 20 mA DC. Op de hoogwaardige multidisplay kunnen maximaal vier parameters gelijktijdig worden weergegeven en drempelwaarden worden voorzien van een individuele kleurwaarschuwing, die dan door gekleurde brandende of knipperende lampjes onder de aandacht worden gebracht. Door verschillende interfaces voor de individuele configuratie en de realtimeoverdracht van de meetgegevens zijn de DPM72-meetinstrumenten veelzijdig inzetbaar en zijn ze geschikt voor een breed scala aan industriële toepassingen. Zo is de continue gegevensoverdracht via USB of RS485-Modbus mogelijk, maar ook draadloos gebruik is een optie (2,4 GHz mesh-netwerk). De multifunctionele meetinstrumenten zijn vooral op het gebied van de bewaking op afstand van machine- en bedrijfsgegevens nuttig, in het bijzonder omdat ze ook zonder display als DIN-rail-uitvoering verkrijgbaar zijn. Bovendien beschikken de modellen over een telfunctie met gegevensbehoud. Daarmee kunnen bedrijfsurentellers of timers voor de overschrijding en onderschrijding van drempelwaarden, alsmede enkelvoudige impulstelling (MPP) of dubbele impulstelling (MPPV) worden gerealiseerd.

Uitgebreide aanpasbaarheid

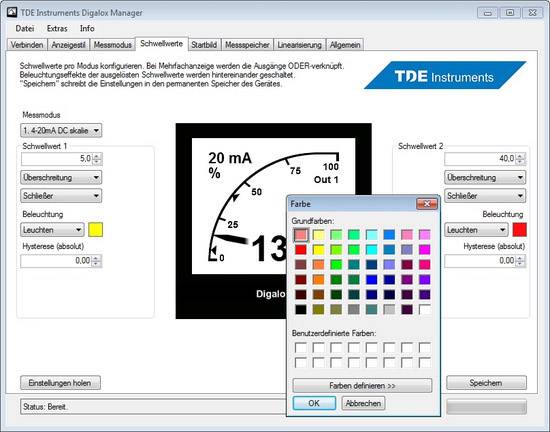

Met behulp van de configuratiesoftware "Digalox Manager" kunnen de meetinstrumenten individueel worden ingesteld – zo is het bijvoorbeeld mogelijk om eigen teksten of een klantspecifieke startafbeelding te uploaden. Individueel instelbare drempelwaarden kunnen van verschillende kleurwaarschuwingen worden voorzien, zo kan het display bijvoorbeeld blauw branden of rood knipperen. Schaaluitslag en -opschrift, weergaveontwerpen en nog veel meer zijn naar behoefte instelbaar, evenals schaalverdeling en linearisatie van de meetwaarden.

Grafisch scherm

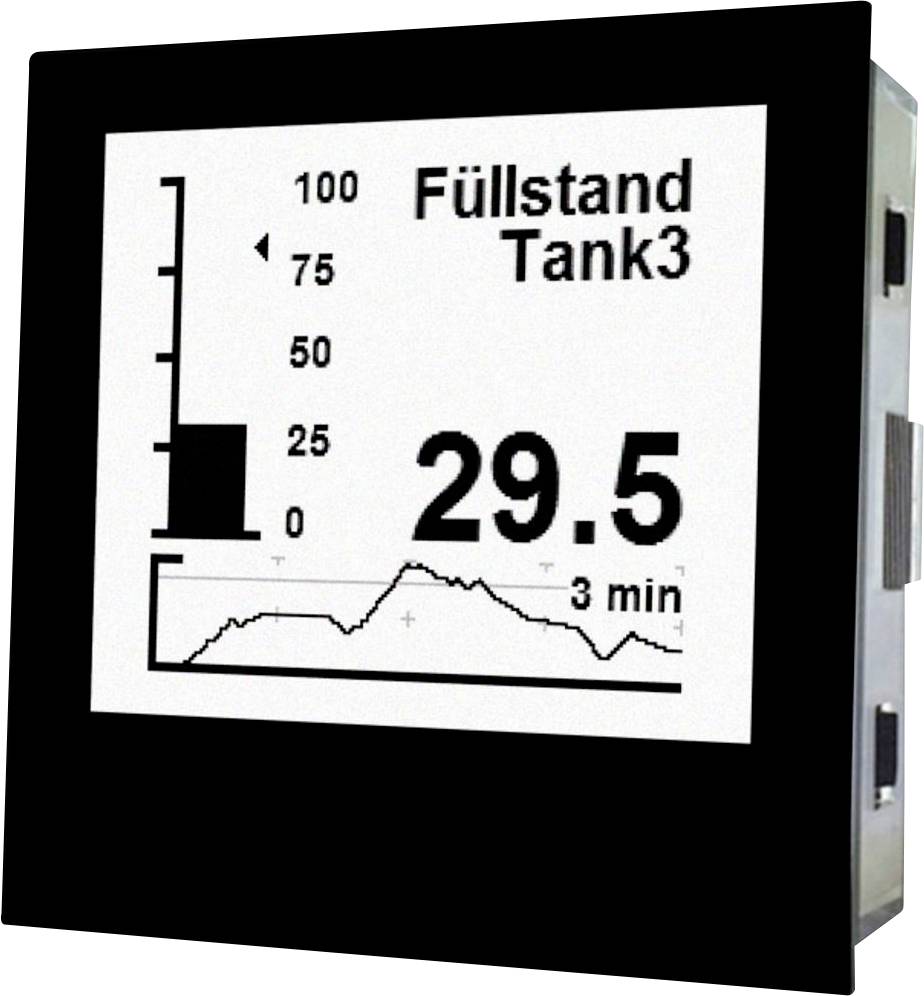

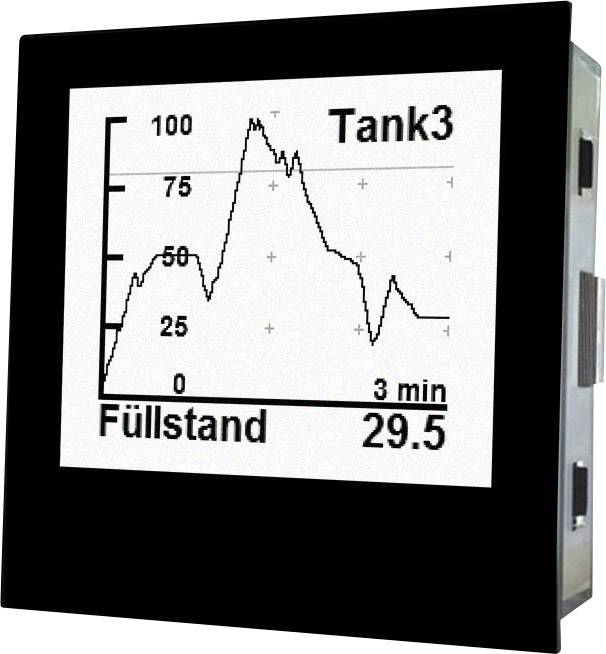

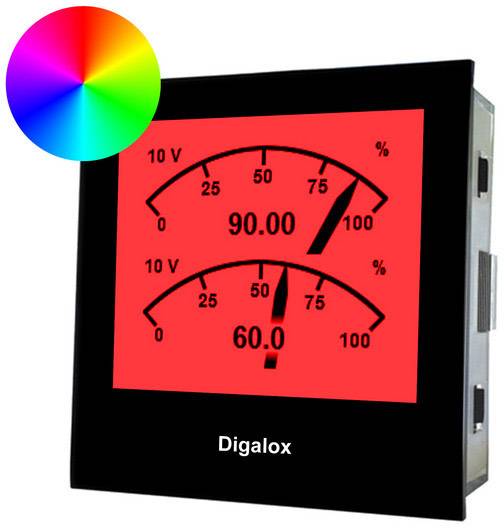

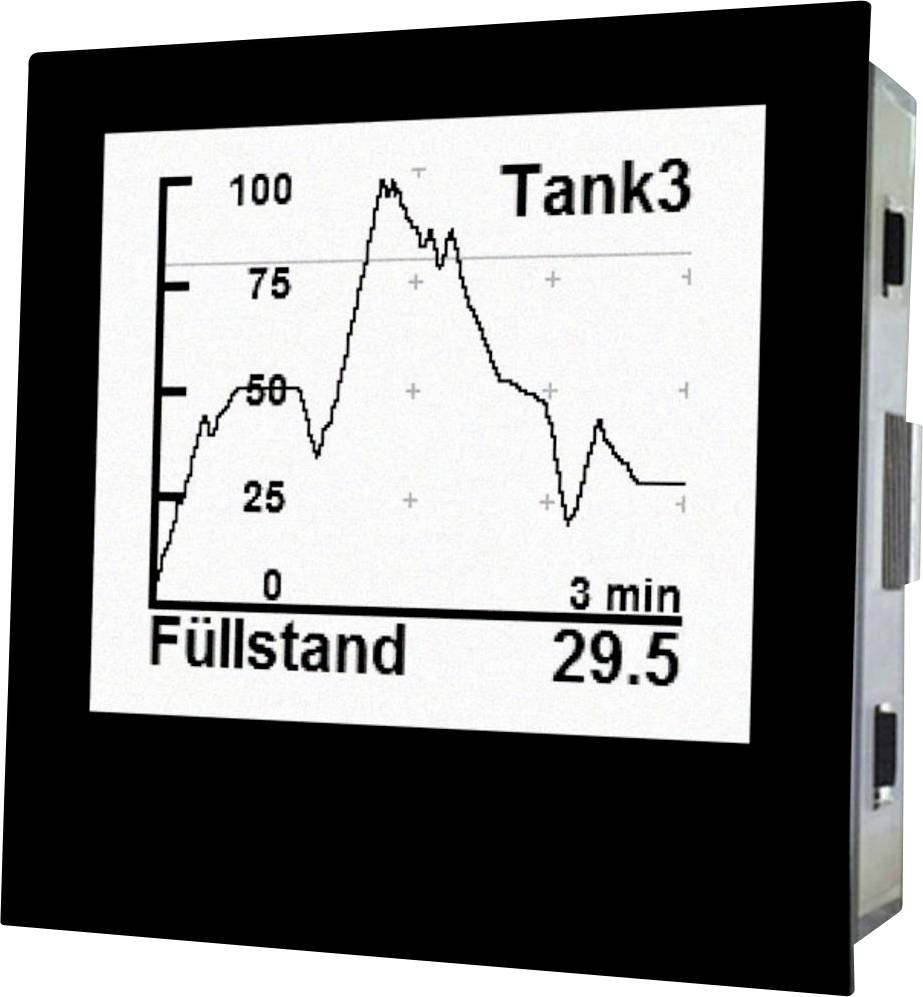

Een hoogwaardig grafisch display met 16 grijstinten en RGB-achtergrondverlichting geeft in de dubbele weergave maximaal vier parameters gelijktijdig in verschillende weergavemodi weer, bijvoorbeeld met een goed afleesbare wijzerweergave, via digitale weergave of via een staafdiagram. Andere mogelijke displayontwerpen zijn de populaire vulpeilaanduiding of de weergave van de meetwaarden in de loop van de tijd.

Schakeluitgangen

Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren. Zo kan de gebruiker met behulp van gekleurde brandende of knipperende lampjes gewaarschuwd worden bij bijzondere gebeurtenissen, zoals het overschrijden van een maximale waarde.

Interfaces en registratie van meetgegevens

Door een aantal verschillende interfaces zijn de DPM72-meetinstrumenten vrijwel universeel inzetbaar. Meetwaarden kunnen naar keuze via een galvanisch geïsoleerde USB-interface of RS485-Modbus-protocol en draadloos via draadloze XBEE-technologie (2,4 GHz mesh-netwerk) worden verzonden. Dit maakt ook een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
